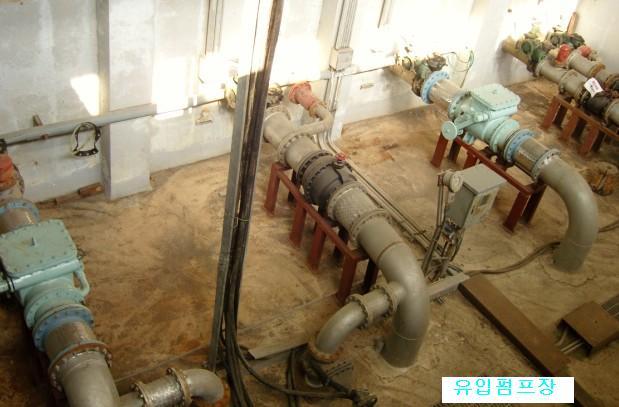

□ 유입펌프장 설비
1. 설비 개요
1) 개요
하수를 침사지 이후에 설치된 펌프장의 흡입정에서 양수하여 이후 공정에서 자연유하로 흐르
면서 처리되도록 하기 위하여 유입펌프를 설치 한다.
유입펌프는 5대의 수중펌프(16.0㎥/분X3대,8.0㎥/분X2대)를 설치하며 수중펌프에 의해 양수
된 하수는 최초침전지 분배조와 연결된 토출조로 유입한다. 작동펌프 대수는 펌프 흡입장에
설치된 수위계에 의하여 유입하수량의 변화에 따라 조절된다. 흡수정은 펌프의 진동으로 인
한 과류의 발생을 방지할수 있도록 설계하였다. 펌프의 보호를 위해 각 펌프 토출측에 버터
플라이밸브와 역지변을 설치 하였다. 펌프실에는 펌프, 모타 및 기타 부속품의 수리 및 해제
시 운반을 위해 전동 호이스트를 설치 하였다.
2) 개략 Flow
침사지→유출전동게이트→유입펌프→토출밸브→유입펌프장 토출정
3) 구성기기 품목(유입펌프장 설비)
|
품 번 |
명 칭 |
규 격 |
수량 (예비) |
단위 |
동력 (Kw) |
비고 |
|
M-201 |
유입펌프(1) |
수중모터펌프, 자동탈착형 250mmX8.0㎥/minX13mH |
2 |
대 |
30 |
|
|
M-202 |
유입펌프(2) |
수중모터펌프, 자동탈착형 350mmX16.0㎥/minX13mH |
3(1) |
대 |
55 |
|
|
M-203 |
체크밸브 |
직폐식 체크밸브 250mmX2개,350mmX3개 |
5 |
개 |
- |
|
|
M-204 |
버터플라이밸브 |
전동식 버터플라이밸브 250mmX2개,350mmX3개 |
5 |
개 |
0.4 |
|
|
M-205 |
모노레일호이스트 |
저속 전동식 모노레일 호이스트 2TonXH13mXL14m 권양:1.8Kw,주행:0.5Kw |
1 |
대 |
2.3 |
|
|
M-206 |
우회게이트 |
슬루스 전동식 전동구동 바깥나사식 W1,000mmXH1,400mm |
1 |
문 |
2.2 |
|
○ 형 식 : 수중오수펌프
○ 규 격 : - 오수펌프 : 8㎥ / min X 2대
- 우수펌프 : 16㎥ / min X 3대(1대)
4) 목적 및 기능
유입펌프는 찻집관거를 통하여 처리장에 유입되어 침사지에서 협잡물 및 토사가 제거된 하수
를 펌프장에서 양수하여 침사지 이후 공정에서 자연유하로 처리되도록 수위를 상승시켜 주기
위하여 설치된 시설이다. 유입펌프는 일평균,일최대 및 시간최대 하수량을 고려하여 유입펌
프 용량이 산정되었으며 유입하수량의 시간적 변동에 대하여 대처 할수있도록 펌프의 수위
에 따라 대수 제어할수있도록 설치되었다. 유입펌프는 수중 오수펌프 5대(16.0㎥/분X3대,8.0
㎥/분X2대)가 설치되어 있다.
