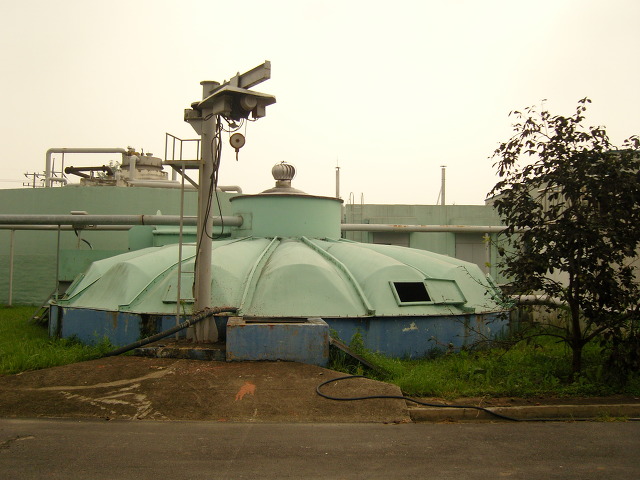

□ 슬러지 중력농축 설비
1. 설비 개요
1) 개요
최초침전지에서 인발된 생슬러지는 중력식 농축조로 압송 유입된다. 농축조 웨어를 거친 상등수
는 주위에 설치한 V-Notch로 유출수로에 연결시킨후 처리장내 오,배수시설을 통하여 침사지 설비
로 반송된다. 농축된 슬러지는 중심구동식 지주형 슬러지 콜렉터에 의해 농축조 바닥 중아에 위치
한 호퍼에 모아진 후 농축슬러지펌프(0.4㎥/분, 2대,1대예비)에 의하여 소화조에 압송된다.
2) 개략 Flow
최초침전지(생슬러지)--→농축조(상등수)--→침사지설비
농축조(농축슬러지)--→농축슬러지펌프--→소화조
3) 구성기기 및 품목
|
품 번 |
명 칭 |
규 격 |
수량 (예비) |
단위 |
동력 (Kw) |
비고 |
|
M-901 |
유입게이트 |
슬루스게이트 기어식 개폐 바깥나사식 W500mm X H500mm |
1 |
문 |
- |
|
|
M-903 |
슬러지수집기 |
중앙지주 중앙구동식 스크레이퍼 9,000mm X SWD 3,000mm |
1 |
대 |
1.5 |
|
|
M-902 |
슬러지인발밸브 |
전동식 게이트 밸브 200mm |
1 |
개 |
1.5 |
|
|
M-904 |
농축슬러지펌프 |
횡축 무폐쇄형 펌프 100mm X 1.0㎥/min X 12mH |
2(1) |
대 |
5.5 |
|
|
M-905 |
스컴콘테이너 |
스테인레스망,게이트 부착 0.5㎥(L800mmXW800mmXH800mm) |
1 |
대 |
- |
|
|
M-906 |
콘테이너 인양호이스트 |
전동식 회전지주형 모노레일 호이스트 1.0Ton,H4,000mmXL2,000mm |
1 |
대 |
1.5 |
|
|
M-907 |
소포수노즐 |
카운터 웨이터형 10mmX7.0ℓ/min |
8 |
개 |
- |
|
○ 형식 : 중력식
○ 규격 : D9.0M X H3.0M
○ 지수 : 1지
○ 고형물부하 : 16.3SS.kg/㎥
○ 체류시간 : 4.5시간
4) 목적 및 기능
본설비는 최초침전지에서 발생된 생슬러지를 중력 농축후 기계 탈수처리시키는 과정의 전처리
로서 설치되었다. 농축조로 유입된 잉여슬러지의 고형물 부하 약16.3kg/㎡.일로 설계하고(슬러지
체류시간이 약 4.5시간) 농축조에 농축된후 함수율 96%의 슬러지로 배출되고 고액분리된 유출수
는 조주변 V형 웨어를 통하여 월류된후 침사지 시설로 반송시켜 하수와 함께 처리하도록 한다. 농
축된 슬러지는 중심구동형 슬러지 스크레파에 의해 농축조 중앙하부의 호퍼에 모아져 시간적으로
간헐 자동되는 Non-Clog형 원심펌프에 의해 인발되어 소화조로 이송된다.
스컴은 스컴스키머에 의해 스컴 박스에 배출된후 미세한 바켓스크린에 의해 스컴과 분리액으로 분
리된후 스컴은 적소에 처분되며 분리액은 농축조 유출수와 함께 침사지에 자연 유하 시킨다.
