에스엠텍- SMT 임가공 및 PCB 아트웍

[운영자-성진경]

성점경 대표 프로필 1984~1998 : LG전자(주)- ( 오디오사업부 & CD-ROM)자삽,SMT생산주임(반장) 1998~2002 :(주)KMT  구.(주)동화SMT)-생산기술 팀장 2002~2003 :(주)한산 - SMT 사업부장 2003~2004 :(주)엠디플렉스-SMT 기술부장 2004~2006 : 비나텍(주) - SMT 사업부장 2007.06~ 현재 : 에스엠텍 - 사업총괄 대표

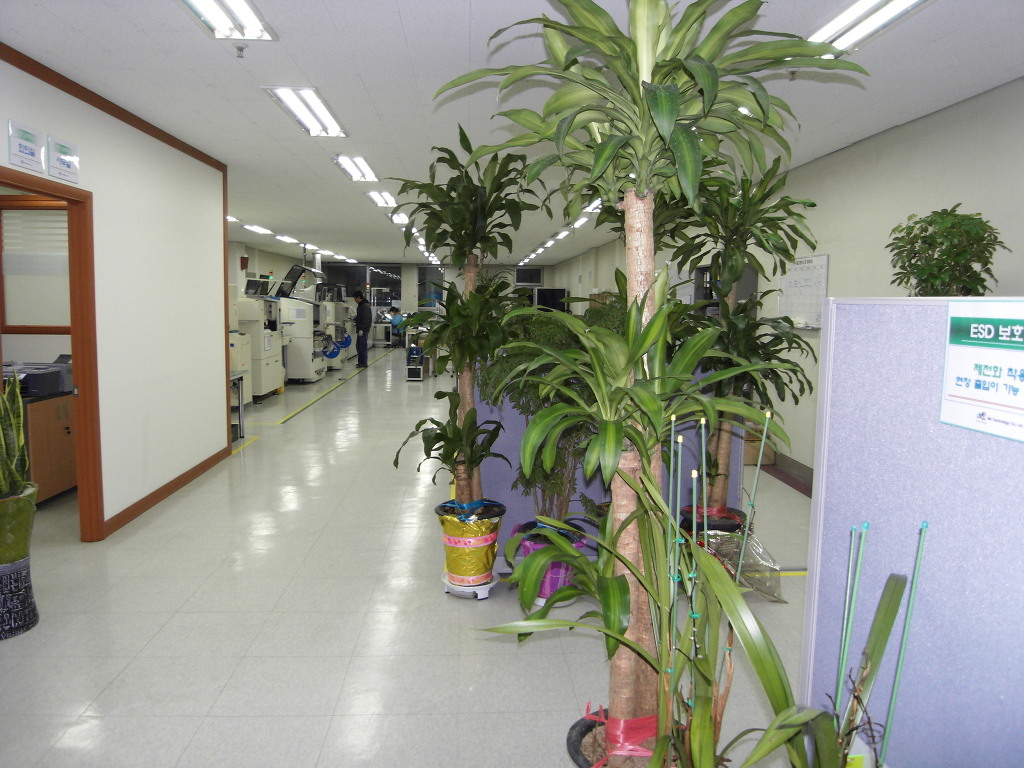

 에스엠텍 SMT라인 현장

01. SMT 제조현장 / 생산능력 02. SMT 공정소개-1 03. SMT 공정소개-2 04. SMT 제조공정 (1/3) 05. SMT 제조공정 (2/3) 06. SMT 제조공정 (3/3) 07.에스엠텍(주)SMT 공정의 특장점

08. 제품소개  09. SMT설비 보유현황 (1/2) 10. SMT설비 보유현황 (2/2) 11. 계측기 보유현황 12. ISO14001 인증서 13. ISO9001 인증서 14. Quality System

01. SMT 제조현장 / 생산능력

Line	실장 Spped (sec/point)	생산능력 [point 기준]			White LED Array
		1日	月	月 (효율 90%)
A Line	0.30	200K	5,000K	4,500K	1,500K Array /月 @ 3 point
B Line	0.30	200K	5,000K	4,500K	1,500K Array /月 @ 3 point
Total	0.18	400K	10,000K	9,000K	3,000K Array /月 @ 3 point

※1) 일일 작업시간 : 20시간 기준 ※2) 월간 작업일수 : 25일 기준

02. SMT 공정소개-1

03. SMT 공정소개-2

04. SMT 제조공정 (1/3)

공정명	[공정내용]	[설비/치공구명]	[설비 외형]
수입검사	1. 외관 검사 : FPCB/DS Tape 수입검사. 2. 부품검사 성적서로 대체.	확대경
Loader	1. FPCB를 SMT하기위하여 JIG에 고정후   Cream Solder를 하기위한 투입 공정	Loader
Cream Solder Printer	1. FPCB에 부품을 탑재하기 위해 Solder    Land 에 Solder Paste를 도포하는 공정.   -. Solder Paste는 기본적으로 Pb Free사용.	Screen Printer
SMT	1. FPCB에 부품을 탑재하는 공정.   - 초도 생산품은 Vision Camera가 내장된   CP-45FV Neo Series로 진행함	Chip Mounter

05. SMT 제조공정 (2/3)

공정명	[공정내용]	[설비/치공구명]	[설비 외형]
Work able	1. 부품이 실장된 FPCB가 Reflow 장비로 이송되는 공정으로 Solder Paste가 경화 되기전에 작업상태를 검사할수 있도록 함. 2. Inline 공정으로 구성됨.	Work Table
Reflow	1. FPCB를 부품에 고정하기 위하여 도포된 Solder Paste를 고온에서 경화시키는 공정. 2. Pb Free가 가능하도록 8 Zone설비로 구성.	Reflow Machine
Unloader	1. FPCB에 부품실장이 완료후 적재되어 대기되는 공정.	Unloader
D/S Tape부착	1. 부품실장이 완료된 FPCB에 Double Side Tape를 부착하는 공정.	FPCB JIG

06. SMT 제조공정 (3/3)

공정명	[공정내용]	[설비/치공구명]	[설비 외형]
Body Trim	1. FPCB Array상태를 개개의 Unit으로 분리 하는 공정. 2. White LED Array 전용 설비 (자체특허보유)	타발기
인장력 Test	1. 실장된 부품의 실장강도 * 인장 강도      : 축방향의 하중에 견딜 수 있는 능력 * 인장 강도( ㎏ㆍf/㎠)	Force Guage
Temp. Profile Tester	1. Reflow Machine의 Zone별 온도 Check.	Temp. Tester
점등검사	Body Trim된 F-PCB(BLU) LED 점등검사	점등검사 치구

07. 에스엠텍 SMT 공정의 특장점

08. 제품소개

09. SMT설비 보유현황 (1/2)

No.	설비명	규격	Serial No.	관리번호	성치장소	구입년월일	제조회사
1	Chip Mounter	CP-45F NEO	CM-0300-D4	M-L-P-001	A-LINE	04/04/27	삼성테크원
2	Chip Mounter	CP-45FV NEO	CM-0277-D4	M-L-P-002	B-LINE	04/04/27	삼성테크원
3	Screen Printer	SP-400V+	LB-0412-D4	M-L-P-003	B-LINE	04/04/27	삼성테크원
4	Screen Printer	SP-400V+	LB-0411-D4	M-L-P-004	A-LINE	04/04/27	삼성테크원
5	Reflow Machine	1808EXL	110-70-02	M-L-P-005	B-LINE	04/04/27	HELLER
6	Reflow Machine	1808EXL	110-69-02	M-L-P-006	A-LINE	04/04/27	HELLER
7	Loader	LD-300	F2-0062-E4	M-L-P-007	A-LINE	04/04/27	삼성테크원
8	Loader	LD-300	F2-0063-E4	M-L-P-008	B-LINE	04/04/27	삼성테크원
9	Unloader	UL-300	F3-0042-E4	M-L-P-009	A-LINE	04/04/27	삼성테크원
10	Unloader	UL-300	F3-0041-E4	M-L-P-010	B-LINE	04/04/27	삼성테크원
11	Work Table	WT-200	L4-00070-E4	M-L-P-011	B-LINE	04/04/27	삼성테크원
12	Work Table	WT-200	L4-00081-E4	M-L-P-012	B-LINE	04/04/27	삼성테크원
13	Work Table	WT-200	L4-00070-E4	M-L-P-013	A-LINE	04/04/27	삼성테크원
14	Work Table	WT-200	L4-00081-E4	M-L-P-014	A-LINE	04/04/27	삼성테크원
15	Air compressor	GRH2-20A	XRQ1134005	M-S-P-001	베란다	04/04/27	한신콤프레샤
16	초음파 세척기	250*300*300	SBC-628	M-S-P-002	연구소	04/04/27	삼성초음파
17	냉장고	1 Door	COOLLING	M-S-P-003	현장	04/04/27	LG전자
18	Micro Dry	SMS320SU	SIE-ME-04078	M-S-P-004	수입검사실	04/04/27	세일리코
19	교반기	1구	JCT-200	M-S-P-005	현장	04/04/27	동명

10. SMT설비 보유현황 (2/2)

No.	설비명	규격	Serial No.	관리번호	성치장소	구입년월일	제조회사
20	Feeder 적치대	2단	SB-0170-D4	M-S-P-006	현장	04/04/27	삼성테크원
21	Feeder 적치대	2단	SB-0172-D4	M-S-P-007	현장	04/04/27	삼성테크원
22	온도 Profile	SMP-206(6Ch)	040210-02	M-S-I-001	생산기술팀	04/04/27	세일리코
23	열풍기	850B		M-S-I-002	생산기술팀	04/04/27	HAKKO
24	자동전압조정기	A.V.R(30KVW)	30KVW	M-S-P-008	현장	04/04/27	신창전기
25	TAPE CUTTER	CT-RH900	CT-0085	M-S-P-009	A-LINE	04/04/28	STS주식회사
26	TAPE CUTTER	CT-RH900	CT-0085	M-S-P-010	B-LINE	04/04/28	STS주식회사
27	Jig이송 Conveyor	12 M		M-S-K-011	A-LINE	04/08/25	메카 솔루션
28	Jig 이송 Conveyor	12 M		M-S-K-012	B-LINE	04/08/25	메카 솔루션
29	Trim (타발기)	JPA-U5003	ACE04-01	M-S-P-013	현장	04/07/03	에이스 시스템
30	공업용 전압조정기	3P 10K		M-S-P-014	현장	04/09/01	파워엘지전원공업
31	가습장치	AD-4S	JTE-1200	M-S-P-015	현장	04/12/28	AKIMIST

11. 계측기 보유현황

No.	관리번호	계측장비명	제작처	MODEL	규격	SERIAL_NO
1	E-S-I-001	MULTI-TEST	SHEHAN	SH-260 TRI
2	E-S-I-002	PUSH PULL GAUGE	ALKOH	AEF-5	5Kgf	127717
3	E-S-I-003	DC POWER SUPPLY	DIGITAL	DRP-305D		3090244
4	E-S-I-004	MULTIMETER	EZ DIGITAL	DM-441B		3060278
5	E-S-I-005	DC POWER SUPPLY	EZ DIGITAL	GP-4303D		03080090
6	E-S-I-006	자기온습도기록계	SATO	NSII-Q		31134
7	E-S-I-007	Wrist Strap Tester	HAKKO	498		498004000150
8	E-S-I-008	제전화 Tester	HAKKO	441B-01		441004000297
9	E-S-I-009	정전기 측정기	SIMCO	FMX-002		13409
10	E-S-I-010	Ionyzer Blow	MINEBEA	4710PS-22T-B30
11	E-S-I-011	Ionyzer Air Gun	JOPLAX	TD10H
12	E-M-I-001	버니어 캘리퍼스	MITUTOYO	CD-20CP	200(0.01)mm	04031621
13	E-S-I-013	Digital Hi Tester	METEX	ME-31		DE563607
14	E-S-I-014	유리제온도계	대광		-20 ~ 110℃
15	E-S-I-015	LCR METER	AGILENT	4263B
16	E-S-I-016	MICROSCOPE	NIKON	MM-40
17	E-S-I-017	SOURCE METER	KEITHLEY	2400
18	E-S-I-018	MULTE METER	KEITHLEY	2000
19	E-S-I-019	Oscilloscope	LeCroy	WAVESURFER 454	500 MHz	LCRY0301J13554
20	E-S-I-020	Current Probe	LeCroy	CP015	15A 0.1V/A	0530
21	E-S-I-021	Pulse Generator	Agilent	81101A	50 MHz	DE41B01974
22	E-S-I-022	전기식 지시저울	주) 카스	MWII-3000	4g ~ 3000g	2G2S6
23	E-S-I-023	실체현미경	OLYMPUS	SZ-ST(SZ51)	0.8X ~ 4.0X	3L09339
24	E-S-I-024	실체현미경	OLYMPUS	SZM-45T1	6.7x ~ 45x

12. ISO14001 인증서

13. ISO9001 인증서



         *^^* 에스엠텍 SMT생산 라인을 직접 운영하고 있습니다. *^^*

             삼성SMT와 (REFLOW=PB-FREEE)2개라인을 보유하여

               FPC/METAL/HARD PCB등 LED모듈 제품 위주로

                       생산하고 있으니 많은 문의 바랍니다.

                           회사명은 SMTECH(에스엠텍)

                              (Smt Multi Tech)입니다.

                                     031-455-5332

                                     019-380-8782

                                      성점경 배상
