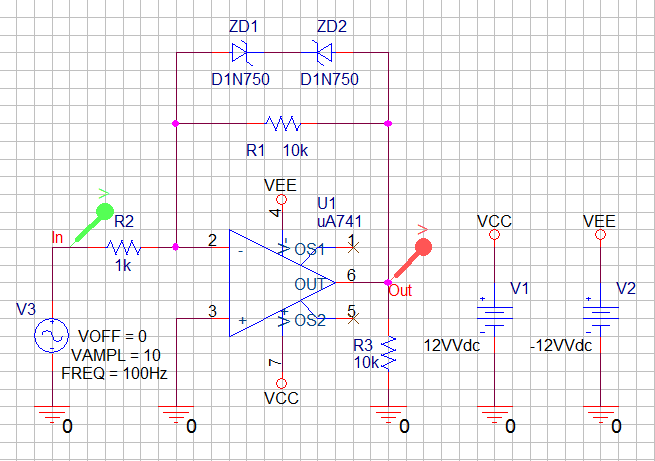

1. OP-Amp 741을 사용한 Limitter 회로구성
2. 입력파형(V3) 설명
V3는 사인파 발생 신호원입니다. 그림을 보면 원 안에 사인 표시가 있음을 기억하세요.
VOFF : OFF에 대한 오해가 없기를 off는 '끈다'는 의미가 아니라, offset의 의미로 사용되었음. 즉 기준점을 의미함.
VAMPL : 사인파의 최고 전압을 표시합니다. 위 회로에선 10V임. 피크-피크는 아님.
FREQ : 사인파의 주파수를 표시함. 위 회로에서는 100Hz임.
3조건을 모아서 설명하면,
0 볼트를 중심으로 위로 10V, 아래로 10V의 사인곡선을 초당 100번 발생하는 신호원이다.

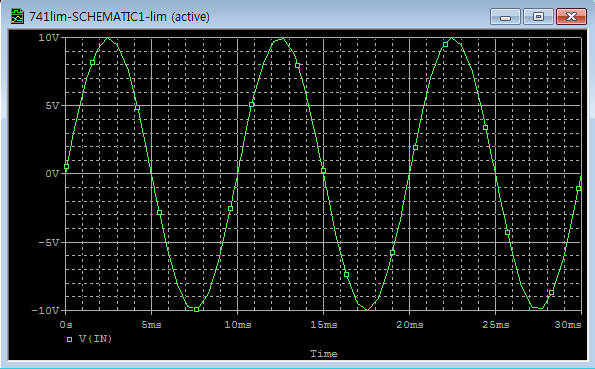

아래 그림을 보면 더욱 쉽게 이해됩니다.
3. 출력파형 설명
ZD1, ZD2는 5.5V 제너 다이오드입니다. (제너 다이오드를 잘 모르면 별도로 공부하세요)
위 회로에서 제너다이오드가 없다면, 10배의 반전 전압증폭기로 사용되겠지만, ZD1, ZD2를 서로 마주 보게 하여
ZD1, ZD2의 규정 전압보다 높은 전압을 Clamp(제한)하게 된다.
즉 신호원에서 공급된 사인 파형이 위 회로를 거치게 되면 구형(Square)의 파형이 된다.

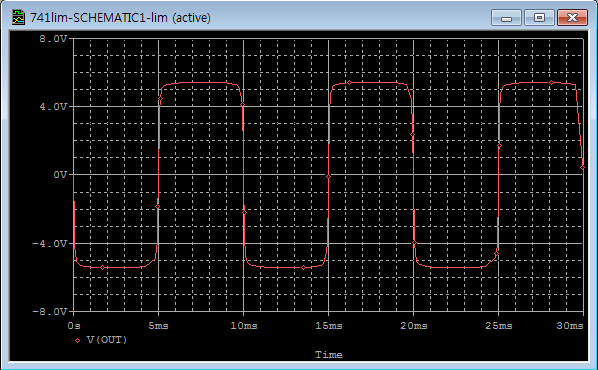

출력파형

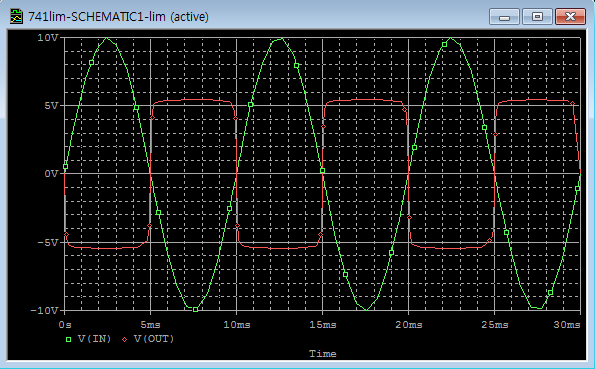

4. 입출력 함께 보기
신호를 반전 입력 측에 연결되어 있으므로, 출력 위상은 반대로 나오게 된다.
* 위의 회로를 그려보고 시뮬레이션 함 해보세요.

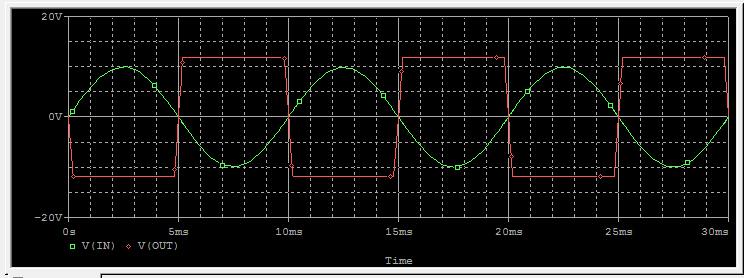

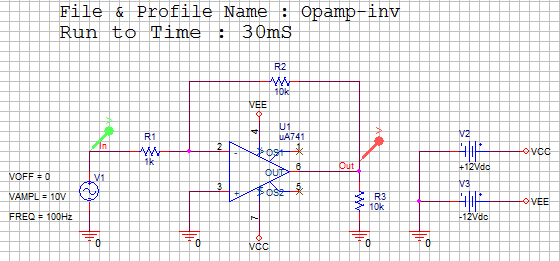

* 참고로 제너다이오드가 없다면~
전원전압에서 Clamping됩니다.
