질문있습니다 (필독)

[jhsin85]

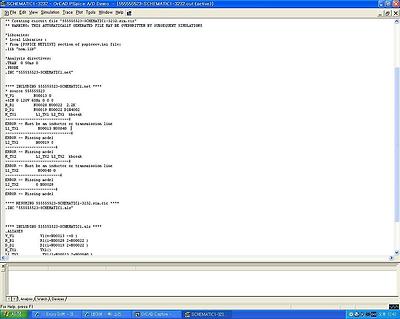

안녕하세요 제가 피스파이스 사용하다가 에러가 떠서 이렇게 질문드리는데요

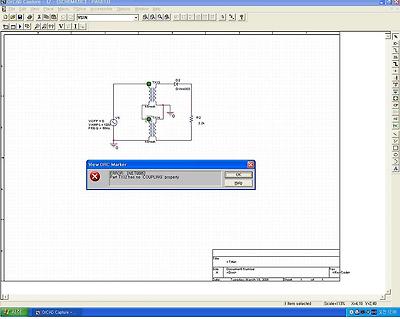

다이오드 반파정류회로인데  변압기쪽에 커플링이라고 에러가 떠서 시뮬레이션이 되지 않습니다.

녹색원 같은게 생기는데요 버젼은 orcad student 9.1 이구요 저 변압기 이름은

XFRM LINEAR 입니다.

분명히 피스파이스용 라이브러리 사용했는데 안되네요  지금 1주일 동안 답답해 죽겠습니다.

정말 간단한 회로인데 이걸 못한다는 제가 한심스럽습니다. 고수님들 제발 해결 방법을 알려주세요 ㅠㅠ

[BlueSky11]

안녕하세요? 너무 늦게 답변을 드려서 해결을 한 상태이겠네요. XFRM LINEAR 말고 인덕터 두 개를 병렬로 놓고 K_LINEAR를 불러와서 1차측과 2차측을 설정해 주신다음 커플링 계수만 결정해 주시면 해결될꺼 같네요. 그럼 수고하세요^^
