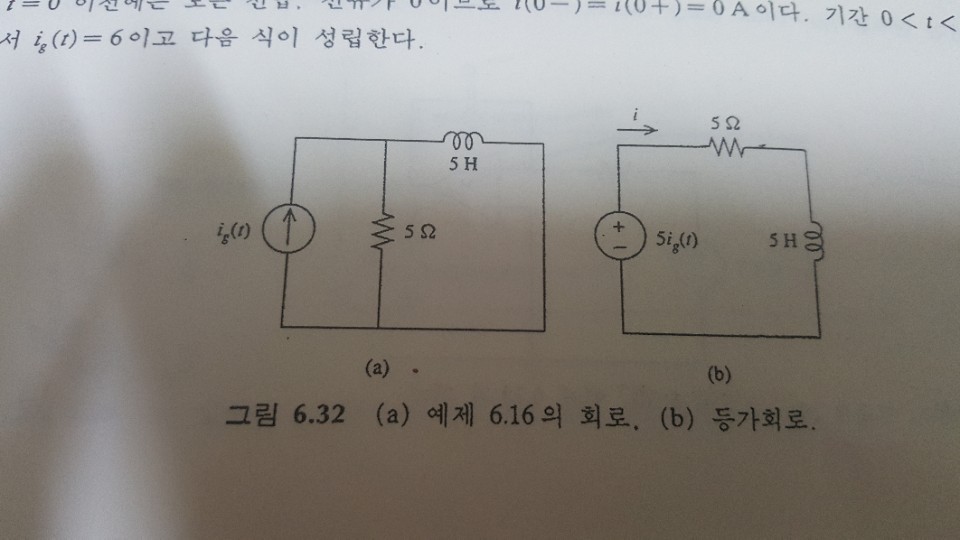

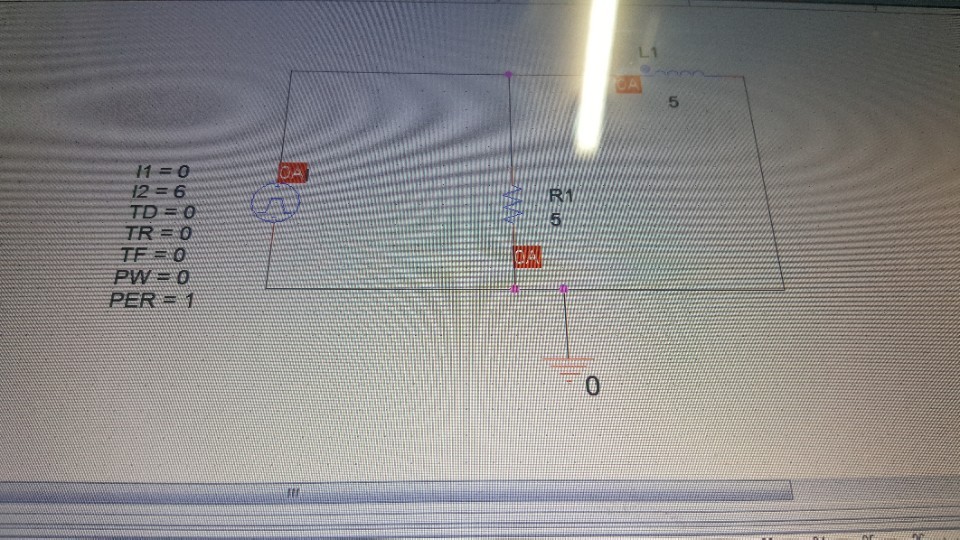

6A 의 전류원을 0초부터 6초까지 입력 시켜서 펄스응답을 얻으려고 하는데 왜 안될까요,,,,?
다음검색
댓글
댓글 리스트-
작성자우가차카 작성시간 17.10.14 회로 설계 도면상 펄스응답이 안되게 되어 있어서 안되는 겁니다.. 이걸 이해 하려면 정전압과 정전류 계념을 이해 하셔야 합니다. 왼쪽 그림의 구형파 발생기는 이상적인 구형파 발생기로 정의되어 있을껍니다.. 보통 구형파 발생기를 회로적으로 만들면 내부 직렬저항이 있찌요.. 그 저항으로 인해 응답펄스를 매우 약하게 볼수는 있을껍니다.. 응답펄스가 크려면 내부저항이 커야하고.. 내부 저항이 크면 코일에 가하는 전류가 작아지기 때문에 또다른 문제가 발생 합니다.
일반적으로 저 응답펄스 회로는 우측 회로설명이 좀 부족 하지요.. 정확힌 응답펄스를 만들고 싶다면 죄측 구형파 발생기와 직렬로 스위치를 달어야 하고요... -
작성자우가차카 작성시간 17.10.14 Pspice .상 보기 편하게 연속적으로 보고 싶다면 구형파 펄스 발생기와 직렬로 다이오드를 삽입하면 펄스파를 정확히 볼수 있답니다... 고로 좌측 회로에 다이오드를 하나 추가해 주세요.. 다이오드 안달면 회로설계상 절대 응답펄스를 볼수가 없답니다.. 정형파 발생이기는 이상적인 전압발생기로 계산되 있어서요.. (이상적이란 수학적으로 완벽한 정전압원... 정전류원.. 그런것들 입니다.. 실제 부품으로 회로 구성 납땜하면 내부저항이 있어서 이상적으로 안나옵니다. 회로설계시엔 이상적으로 설계합니다. )
-
작성자우가차카 작성시간 17.10.19 신호(signal or wave )에 대한 정전압은 쇼트고.....신호에 대한 정전류는 단락이다.... 요 말의 의미를 정확히 아셔야 합니다.
즉 응답 역기전력이 나오지만 구형파 펄스발생기가 신호에 대해서는 쇼트 상태라서 신호를 볼수가 없어요. 즉 회로설계 불량 입니다. 다이오드 다셔야 합니다.
