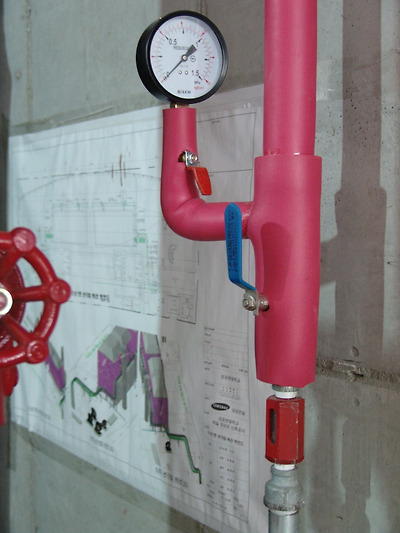

성능시험배관의 오리피스와 반사판이 제거된 헤드가 달려있어야 할자리에 달려 있네요
이게 뭔지 아시는 분은 답변을좀...
제가 궁금해서리...
| |||||
-
화장실 같은 곳에 말단시험장치가 설치되어있으면 배수가 용이하지만 피트내부나 배수가 용이하지 못한곳에는 저 뻘건녀석을 달고 (내부가 보이는것은 물이 나오나 안나오나 확인하기위해) 바로 드레인쪽으로 배관을 연결해서 설치하더라고~ 전에 샘플로 본 녀석이랑은 좀 틀리게 생겼네~구경은 헤드와 같지 않을까 싶은디~~
잘지내쥐? -
얼굴한번 봐야하는데 ~~
딸 귀엽지...돌잔치하면 불러요~~` -
배관의 최말단 시험장치인지 아님 펌프의 성능시험 배관인지 궁금합니다! 배관 최말단의 시험장치이면 화재안전기준에 부적합한게 아니가 싶어서요???
-
혹시 409번 자료을 기준으로 변경 시공한건가요??
-

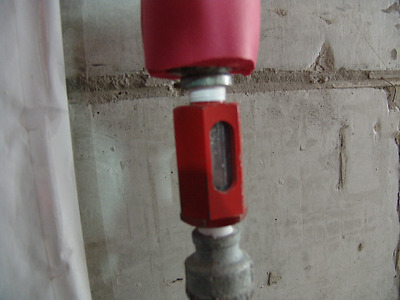

알람밸브 최말단의 성능시험 배관입니다. 그리고 저 빨간건 사이트글라스라고 하네요~~얼마전에 카다로그보다가 알게됐습니다.
그리고 409번 자료로 변경한겁니다. -
사이드 글라스 여러종류가 있는데 쉽게 유수를 눈으로 확인하는 것입니다. 그냥 유리로 된 관을 지나는 것도 있고 안에다 구슬을 넣어 유수가 발생되면 구슬이 움직이는 것도 있습니다.
-
오호~~~그렇군요~~나중에 구슬이 움직이는걸 보면 찍어와야 겠습니다.
-
감사합니다! 오늘 이껀으로 소방서에서 협의를 보았는데 화재안전기준 최말단 헤드설치한다는 조항땜에 시원한 답변을 듣지 못했내요!
-
최말단 헤드는 헤드와 비슷한 조건에서 별다른 저항 없이 물이 나오는 것 확인 하기 위한 것이고 압력은 압력계에서 체크하면 될 것 같은데요. 사이드글라스는 물이 나오나 안나오나를 확인하기 위한 기능 뭐 그런거 아닌가요.
원칙대로만 하는게 좋나요? 시험보려면 그래야지만. *^-^* -
싸이트 글라스 ! 테스트 박스 대신에 요즈음 많이 설치하더군요.
-
시험밸브 드레인 관이군요..^^
