간단한 3D 프로그램.

[마레로소]

turtle bag.jpg

turtle bag(opti).dxf

프로그램 한개 소개 드립니다.

3D맥스, 라이노 이런 복잡한 프로그램은 초기 진입이 힘들고, 개념 잡기 조차 힘들어 포기하는 사람들이 많다고 들었는데.

이 프로그램은 깔고서 튜토리얼 몇번 따라해 보면 자기가 생각하는 왠만한 것을 만들 수 있습니다.

프로그램명 : 구글스케치업

sketchup.google.com

평면을 그리고, 그것을 잡아댕겨서 (이 프로그램만의 독창적이면서 쉬운 방식) 입체를 만들고,

입체를 겹쳐서 깍아내면 원하는 입체가 만들어 집니다.

http://youtu.be/PlkNhwBt7TI

무료 플러그인인 unfold를 쓰면

입체를 평면으로 만들 수도 있습니다.

http://www.youtube.com/watch?v=xN9Q-wF8MIE

그리고, 기본 버전에서는 import, export기능이 없지만, 프로버전에는 dxf를 포함한 왠만한 범용 파일 호환이 되니, 기존 쓰시던 캐드와 호환 하실 수 있을 것입니다.

이 두가지 익히고 오늘 바로 타원형으로 된 가방의 패턴을 뜰 수 있었습니다.

옵티에 인체를 본따서 수영복 만드는 것과 같은 기능은 의류에는 적합하지만, 가방과 같은 경우는 인체 처럼 고정 모델링이 없는 관계로 컴퓨터만 가지고 입체 구상이 힘든데, 위 두가지 기능만 쓰면 간단하게 입체 접근이 가능 합니다.

3D에 감히 엄두 못내시는 분들도 한번 도전해 볼만한 재미있는 거리이니 관심 갖아 보셔도 좋을 것입니다.

아래는 호환 되는 파일 목록 입니다.

•
  Import 2D images:

  • JPEG image (.jpg)
  • Portable Network Graphics (.png)
  • Tagged Image File (.tif)
  • Targa File (*.tga)
  • Windows Bitmap (.bmp)
• Import 3D models and information:

  • SketchUp (.skp).
  • Google Earth terrain. Note: Two versions of the terrain image are imported: 2D and 3D, and you can toggle between them by clicking the "Toggle Terrain" button. The terrain images are for reference only, and are not included when you place your model in Google Earth. The image includes a reference to the latitude and longitude of the location in Google Earth, so it can be used for shadow studies, as well. Google Earth doesn't export its own 3D buildings (the buildings that are displayed when you select the "Building" layer in Google Earth). That information is licensed and can't be redistributed, so you can't import those buildings into SketchUp.
  • 3DS (.3ds). Note: If you want a 3DS import to include textures, before the import you must save the texture files in the same folder as the 3ds file itself.
  • DEM (.dem, .ddf)
  • ACAD (.dwg, .dxf)
• Export 2D images of your models:

  • Portable Document Format (.pdf)
  • Encapsulated PostScript Format (.eps)
  • Epix (.epx)
  • AutoCAD (.dwg, .dxf)
  • JPEG image (.jpg)
  • Portable Network Graphics (.png)
  • Tagged Image File (.tif)
  • Windows Bitmap (.bmp).
• Export 3D models to different formats:

  • 3DS (.3ds)
  • AutoCAD DWG (.dwg)
  • AutoCAD DXF (.dxf)
  • FBX (.fbx).
  • OBJ (.obj)
  • XSI (.xsi)
  • VRML (.vrml)

첨부파일첨부된 파일이 2개 있습니다.

• jpg 파일 turtle bag.jpg 다운로드
• etc 파일 turtle bag(opti).dxf 다운로드

[마레로소]

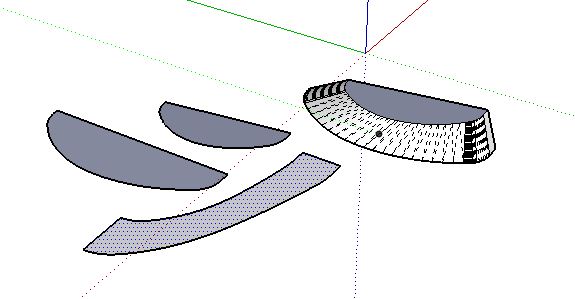

첨부 사진은 스캐치업에서 만든 것이고, 평면화 된것은 unfold 플러그인써서 펼친것이고. dxf파일은 이를 옵티에서 불러들여 시접과 시루시를 준 것입니다.

[합수모리]

dxf파일호환은 어떻게 하나요~~?????무료버젼은 안되나요???

[마레로소]

무료 버전은 자체파일 생성까지만 될겁니다. 8일 무료로 프로 버전도 사용하실 수 있습니다.
