전자회로의 기본 단위구성품으로.. 응용한 개념의 부품(Electrical element)입니다. (예: 분산 여과장치_Distributed element filter), 분산여과회로 종류(Distributed element circuits) |  Low-Noise Block Converter ('영어'는 알고 보니까 별거 아니더라! 그러나, 제일 무서운게 언어이니...) |
'전자부품'을 더 쉽게 표현하면, 두 전선가닥 또는 두 장치의 사이에 들어가서 성질 더러운 전자란 것을
통과시키기 전에 더러우니까 걸러내거나 말랐으니까 키우거나 지랄을 해서 얌전케 만들거나
건방지니까 옆으로 비껴가게 하는 등의 임무를 수행케 하는 최소단위의 부품입니다.
부품의 한쪽은 머리에 금속모자를 씌운 프러스(+)이고, 또 한쪽은 꼬리에 금속판을 끼운 마이너스(-)입니다.
저런 것들을 여러개 연결한 것을 '전자회로'라고 부르며 연결한 판을 '전자 회로기판'이라 부르기로 약속을
한거고, 그걸 종이에 그린 것을 '전자 회로도'라고 또 약속한거고 그리려니 복잡해서 '기호'를 만든겁니다.
그 회로기판에 전자가 처음 흐른 곳을 출발하여 마지막 출구로 나오기까지는 미로같이 어지럽지만
자꾸 연습하면 내 차로 우리 동네를 한바퀴 도는 것 같이 쉬운겁니다.
(아무리 복잡한 회로라도 서울시내만 할까요?.. 하겠죠... ㅡ,.ㅡ)
기본 부품도 특정한 기능을 발휘하게 이것 저것 세트로 묶은
'반도체, 집적회로, 고밀도집적회로'도 있습니다.( 참고: 표면 실장기술_PCB)
이러한 특정기능 '나노회로'부품을 새로 개발하면 오만원권 돈침대에 누울 수도 있습니다...
ㅡ ㅡ ㅡ ㅡ ㅡ ㅡ ㅡ ㅡ ㅡ ㅡ ㅡ ㅡ ㅡ ㅡ ㅡ ㅡ ㅡ ㅡ ㅡ ㅡ ㅡ ㅡ ㅡ ㅡ ㅡ ㅡ ㅡ ㅡ ㅡ ㅡ ㅡ ㅡ
'전자부품'은 크게 '능동소자'와 '수동소자' 2가지로 나뉘는데.. '전자기계소자'까지...
● 능동소자 = 직류(DC)회로와 같이 에너지 쏘스에 의존하여 받아들이거나 거부할 수 있는 부품.
스스로 증폭할 수 있고 방향성이 있음.(반도체, 진공관)
● 수동소자 = 교류(AC)회로와 같이 안에 전류을 흐르게 하지 않고는 자체로 기능을 발휘할 수 없는 부품.
스스로 증폭할 수 없고 방향성도 없음.(저항기, 축전기, 인덕터)
● 전자기계 소자 = 움직여 주거나 전류를 흘림으로써 물리.기계적으로 수행하는 부품(도 포함됨).
(세라믹 변조기, 압전기, 연결단자, 스위치, 퓨즈, 팬, 램프...)
능동소자
1. 반도체
< 다이오드 Diodes >
전류를 한쪽 방향으로만 흘려주는 반도체 소자.
| 사진 | 기호 | 이름 | 설명 |
 | 다이오드 Diode | 발광,정류특성을 지니는 반도체소자. 처음에는 진공관으로 만들었음. | |
 |  | 정류기 Rectifier | 교류를 직류로 바꾸기 위한 전기적 장치. |
 |  | 브리지 정류기 또는 다이오드 브리지 Bridge Rectifier Diode Bridge | 4개의 다이오드를 연결한 브리지회로. 어떠한 극성 전압이 입력되어도 동일한 극성전압을 출력. |
| 쇼트키 접합 다이오드 Schottky Diode | 금속과 반도체의 접합으로 '쇼트키 장벽'을 이용. 19세기 말 '무선전화'에 사용되었던 '광석 검파기' 일명~'고양이수염탐지기 (Cat's-Whisker Detector)에 사용. 다이오드에 저전압강하와 매우 빠른 스위치동작. | ||
| 제너 다이오드 Zener Diode | 정전압 다이오드. 매우 낮고 일정한 '항복전압(Breakdown Voltage)'특성. 역방향으로 어느 일정값 이상의 '항복전압'이 가해졌을때 전류가 흐름. | ||
TVS 표면실장 다이오드 | TVS 다이오드Transient-voltage-suppression diode | 일시적 과전압으로부터 민감한 전자제품을 보호하기 위한 부품. (컴퓨터 회로) *아발란치 항복:자유전자가 전기장에서 가속 '충돌 이온화'를 일으키는 과정이 반복되는 것으로, 큰 전류가 흐르는 현상. | |
| 배리캡 가변용량 다이오드 Varicap | 직류(DC)단자에 전해지는 전압에 따른 교류(AC)의 '전기용량'이 다양하게 변함.(AM.FM, TV 튜너) | ||
| 발광 다이오드 Light emitting diode | 순방향으로 전압을 가했을때 발광. '전계발광'의 원리. 재료에 따라 색이 다르며 자외선 영역에서 가시광선.적외선 영역까지 제조할 수 있다.*무궁한 가능성 있는 첨단(재료)산업임. | ||
| 반도체 레이저 Laser diode | LED 아이디어에서 도용. 양쪽에 전압을 가하면 레이저가 뿡!(레이저프린터,바코드 리더,CD.DVD.HD-TV.블루레이.이미지스캔) | ||
● 아발랜치 기호는 없음. | 광다이오드 (포토 다이오드) Photodiode ● 아발랜치 광다이오드 Avalanche photodiode ● 태양전지 Solar cell | '광 검출기' 검출부의 '광섬유'가 빛을 캡쳐.'진공자외선'이나 'X-선'검출용. ● 수광 감도를 상승시킨 다이오드. ● 태양에너지를 전기에너지로 변환. | |
| 교류용 다이오드 Diode for AC(DIAC) | 전압(V)이 주어져야만 전류(A)가 조절됨. | ||
| 정전류 다이오드 Constant current diode Current Limiting Diode Current Regulating Diode | 회로에 직렬로 연결하면 전류를 일정수준으로 제한하는 정전류소자. 교류적으로 해석할때 무한대의 '임피던스' 특성. | ||
| 펠티에 쿨러 Peltier cooler | 다른 금속을 접합한 부분에 전압을 걸어 전류를 흘리면 열 흡수 및 방출을 일으키는 '열전효과' (히트펌프, HVAC) | ||
| 터널 다이오드 Tunnel diode | '에사키 다이오드'라고도 함. 전압은 증가하고 전류는 감소하는 특성. | ||
| 건 다이오드 Gunn diode | 'PN접합'구조가 아닌, 'N형 반도체' 양면에 평행으로 전극을 붙여 만든 것. 고주파 '발진기'등에 활용. |
(Seebeck effect) 따위의 열과 전기가 동시에 관계하는 현상을 통틀어 이르는 말
< 트랜지스터 Transistors >
'트랜지스터'는 증폭 또는 스위치동작을 시키는 반도체 소자. 전송(Transfer)과 저항(Resistor)을 조합한 것. . 디지철 회로- 전자적인 스위치로 사용되며, 반도체 메모리,마이크로 프로세서, 기타 논리회로에 이용. ( IC(집적)회로의 보급에 따라 트랜지스터들이 논리회로에 이용되는 것은 거의 없어졌다.) . 아날로그 회로- 기본적으로 '증폭기'로 사용. . '입력단(Collector),공통단(Base),출력단(Emitter)'으로 구성. . 이 것의 발명으로 20세기 전자제품의 대량 생산시대를 열었음!(1947년 'AT&T'와 'Bell'사) |
● 일반 트랜지스터(BJT_바이폴라)= 접합형, 복합형, 복수접합형.
| 접합형 (BJT) - 바이폴라 Bipolar junction TR | N 형과 P 형 반도체가 PNP 또는 NPN의 접합구조를 가진 3 단자 반도체에서 전류증폭,스위칭 기능을 갖음.( '광다이오드'도 이에 속함.) | ||
| 복합형 - 달링톤 Darlington TR | 큰 입력 임피던스를 제공하기 위해 고전류기기와 증폭기 등에 사용. | ||
| 복수접합형 - 콤파운드 Compound TR | '접합형'과 유사한 매우 높은 게인. 첫번째 TR의콜렉터가 두번째단계의 기초를 제어하는 동안, 첫번째 TR의 이미터가 두번째의 컬렉터에 연결. |
● 전계효과(Field effect) 트랜지스터(FET)= 게이트의 전극에 전압을 걸어 채널의 전계(장)에 의해
전자 또는 양공이 흐를 관문(Gate)을 만들어주는 원리. 쏘스 드레인 단자 사이의 전류를 제어하는 트랜지스터.
('바이폴라(Bipolar_접합형.양극)'트랜지스터와 대비하여 '유니폴라(Unipolar_단극)'트랜지스터로 분류함.)
* 제품 .pdf 참고: California Eastern Laboratories
| 접합-전계효과 TR Junction field-effect TR | JFET는 가장 간단한 타입의 FET. 전류값이 잘 조절된 전압이 걸린 스위치 단자에 사용. | ||
| '모스펫'기호들은 아래 사진을 참조. | 모스펫 (MOSFET) Metal-oxide-semiconductor FET | 해석하면 '금속 산화막 반도체 전계효과 TR'.. 재료에 따라 N, P 또는 두개 다 가진 c모스펫으로 분류. | |
| 메스펫 (MESFET) Metal semiconductor field-effect TR | FET의 일종. 다이오드에 쓰는'쇼트키 접합'성 금속을 게이트로 반도체상에 형성.. 한 구조를 가짐. 원리는 pn접합을 사용하는 JFET와 동일. '화합물 반도체'에 이용. 실리콘의 '모스펫'과 비교하여 고성능을 발휘하여 각종 RF소자에 이용.(군용.위성통신) | ||
| 헴트 (HEMT) High electron mobility TR | '고전자 이동도 TR'. '이종접합(Heterojunction)'반도체에 유도된 높은 이동성 '2차원 전자가스'를 채널로 한 FET. 단어들의 첫 글자를 따서 'HEMT'라 부른다. 용도=고주파 영역에서 고이득.저잡음을 필요로 하는 마이크로.밀리미터파 통신,이미징,레이더,통신천문학.(600 GHz~1 THz) |
다양한 '모스펫(MOSFET)' 기호
● 사이리스터(Thyristors)= 제어단자(G)로부터 음극(K)에 전류를 흘리는 것. 4중 구조(PNPN).
'실리콘 제어정류기'라고도 함. 원리= PNP와 NPN 트랜지스터를 조합한 복합회로.
| 실리콘 제어 정류기 ( SCR ) Silicon-controlled rectifier | 정해진 전압이 주어지면 게이트에 조절된 전류만 흐르게 하는 4층 '전류 콘트롤' 반도체 소자.. 일반적으로 스위치작용. 'off'모드에선 누전을 차단. 게이트에 정격 양전압이 주어지면 'on'모드로 돌아서 전류를 콘트롤함. (고전압용 전기용접기) | ||
| 트라이 액(TRIAC) Triode for Alternating Current | 양방향 겸용 SCR. 일명~ 양방향 사이리스터 | ||
| 단접합 TR Unijunction transistor | 2가지가 있음. _막대모양의 N형 반도체에 P형 반도체가 결합한 것. (2N2646) _프로그래머블 UJT: 싸이리스터를 닮은 소자. 4개의 PN층으로 이루어져 있고 양.음극이 처음이자 마지막 층에 결합. 게이트가 어느 한 계층에 연결.(2N6027) | ||
| 프로그램 가능한 UJT ( PUT ) Programmable Unijunction transistor | PUT는 UJT와는 다른 싸이리스터. UJT와 유사한 부분은 오직 UJT를 대역할 수 있게 같은 '오실레이터'상에 사용할 수 있다는 것 뿐. 항상 양극인 게이트가 오직 N타입 재료인 음극에만 연결된다. | ||
| 정전기 유도 TR ( SIT ) Static induction Transistor | 짧은 다중채널의 수직구조로 된 고전압.고주파 장치. 이 구조는 게이트와 드레인 사이에서 FET보다 더 높은 전압.전류에서 운용할 수 있게 표면 '항복전압'을 얻는 장점이 있다. |
● 복합 트랜지스터
| 절연게이트 양극성 TR ( IGBT ) Insulated-gate bipolar TR | '금속 산화막 반도체 전계효과 트랜지스터(MOSFET)'를 게이트부에 짜 넣은 '접합형'TR. |
< 집적회로 Integrated Circuit_IC 회로 >
= 집적되는 트랜지스터의 수에 따라 5가지로 분류
. SSI(소규모)- 능동소자 100개 이하.(게이트수= 12~23개), 기본적인 '논리회로'기능과 '플립플롭'
. MSI(중규모)- 능동소자 100~1,000개.(게이트수= 23~100개), 인코더.디코더.레지스터.멀티플렉서
. LSI(대규모)- 능동소자 1,000개 이상.(게이트수= 100개 이상), 컴퓨터.IPTV(고밀도 집적회로)
. VLSI(초대규모)- 소자 10만개 이상.(게이트수= 1만개 이상), 대형 마이크로 프로세서(초고밀도 집적회로)
. UVLSI(울트라 대규모)- 능동소자 100만개 이상. 인텔 CPU칩
| ● 디지털= 전광판.계기판의 '숫자'같이 숫자 0과 1의 '이진법'으로 표현하는 장치. 입력된 신호를 불연속적으로 출력하는 장치. |
| ● 아날로그= 시계나 저울의 '눈금'같이 소수점 이하까지는 자세하게 알 수 없는 장치. 입력된 신호를 연속적으로 출력하는 장치.(레코드 플레이어) _ 홀 센서- '자기장'을 감지하는 소자. (자기센서,휴대폰.컴퓨터의 개폐감지,조이스틱,자기 인코더, '브러시리스 모터'의 위치검출, 자동차 엔진의 점화시기 파악, ABS브레이크의 회전수를 검출) *참고: 홀 효과 _ 전류 감지기- 직류(DC).교류(AC)전류를 감지. (화재감지기, 멀티미터, 인터페로미터, 트랜스포머, 고압선 감지기_Rogowski Coil) |
< 광전자 장치 Optoelectronic Devices >
* 참고: 광전자 공학
(자동 판매기,광물탐지, 적외선 공장자동화,비상 정지 스위치,음향기기,전자악기,전자의료기기) | 포토 커플러 Optoisolator,Optocoupler ,Photocoupler | 빛을 이용하여 전기신호를 전달하는 소자. 내부에 발광.수광소자가 들어있어 외부의 빛을 차단하는 패키지구조로 되어 있다. 발광소자=발광 다이오드. 수광소자=포토 트랜지스터를 사용. * 참고: 반도체 릴레이 |
● LED 디스플레이= '디스플레이 장치'로서 '발광 다이오드'를 이용한 '평판 디스플레이'라고 한다.
주로 '스토어 사인'이나 '간판'에 사용된다. 요즘에는 버스에 장착하여 행선지를 표시하는데 사용.
행사장이나 대형 백화점의 특수조명에도 쓰인다.
| 7 세그먼트 표시장치 Seven segment display | |||
| 16 세그먼트 표시장치 Sixteen segment display | '유니온 잭.영국기' 라고도 불린다. * 참고: 16진법 | ||
| 점 행렬 디스플레이 Dot matrix display |
2. 디스플레이 기술 Display Technology
< 현재 >
| 백열등 Incandescent light bulb | |||
비디오 데크같은 가전기기에 사용 | 형광 표시관(VFD) Vacuum fluorescent display | . LCD와 달리 VFD는 밝은 발광에 의한 명확한 대비가 특징이며, 사용 가능한 온도의 폭이 넓고 온도 차에 의한 기능저하가 없다. | |
| 음극선관 ( CRT ) Cathode ray tube | 아주 낮은 압력의 가스를 채운 유리관을 통하여 음극으로부터 방출된 전자가 형광면을 때리 면서 빛을 방출하는 것. | ||
| 액정 표시장치 ( LCD ) Liquid crystal display | * 참고: 박막 트랜지스터 액정 디스플레이(TFT) | ||
| 네온 Neon | |||
| 플라즈마 디스플레이 Plasma display | *참고: 플라즈마 리스트 (물리학 사전)_영문 |
< 과거 >
공항 출.도착,주식시세 전광판,엘리베이터 층번호,자동 발매기,정산기,아케이드게임,속도계. | 닉시 튜브 Nixie tube | 숫자.문자.기호를 전달하는 냉 음극 방전관. 소량의 아르곤 또는 수은을 첨가하여 낮은 기압의 네온가스를 주입한 진공관타입. | |
| 데카트론 Dekatron | 일명 '3상 가스 카운팅 튜브'. 1950~60년대 애용되던 '10년주기'카운터. 대형 컴퓨터,계산기의 숫자를 세던 제품. | ||
| 매직 아이 Magic eye tube | 라디오.오디오 기기에 사용되던 진공관의 일종. 무선통신.동조상태 출력신호 강도 등을 형광표시. 원형부분의 펼쳐지는 부채모양을 보면서 수신감도를 체크. |
3. 진공관(진공밸브) Vacuum Tube(Valve)
* 다이오드(Diode) 튜브나 정류기(Rectifier) 튜브도 여기에 포함됨.
*참고: 진공관 리스트( List of Vacuum Tubes)
< 증폭소자 Amplifying tubes >
| 삼극관 Triode | 3개의 전극을 가진 최초의 전자 증폭소자. 전자제품시대를 진일보시킨 '삼극 진공관'의 통칭. 트랜지스터의 발명으로 쇄락하였으나 귀가 예민한 유명 로커들이나 오디오 매니아들의 진공관 앰프로 사랑을 받고있다. | ||
| 사극관 Tetrode | 4개의 전극을 가진 증폭소자. 중앙에 2개의 그리드가 있는데 양극에 전압이 걸리면 음극의 전류값이 변하여 게인을 얻음으로써 전압이 증폭. | ||
| 오극관 Pentode | 5개의 전극을 가진 증폭소자. '3극관'이 발전된 것. 중앙에 3개의 전극이 있음. 크게 3가지의 능력을 발휘. 다양한 전기 전도도(컨덕턴스_광대역 라디오 주파수에 사용). 샤프-컷오프=음극쪽의 전극에 고전류가 생겨서 신호를 잘라주는 역할(오디오). 빔 파워앰프. | ||
| 펜타그리드 변환기 Pentagrid converter 육극관 ( Hexode ) | 5 개의 전극이 있는 이 '변환소자'는 주파수 변조식 라디오 '수퍼 헤테로다인'수신기. 들어오는 라디오 주파수를 증폭.변조.믹싱을 해줌. Hexode= 6개의 전극. Octode= 8개, Pentode= 펜타그리드 전극 대신 코일을 넣어 싸게 생산한 방식. |
* 주석- 지난 데이터를 보면 '펜타그리드'나 '7극관'을 구분할때, '7극(Heptode) 타입 6극관(Hexode)'은
'열전자방출'이 없는 것이고, '8극타입(Octode) 6극관(Hexode)'은 있는거로 사료된다. (전극= 격자_Grid)
* 마이크로웨이브 튜브
| 속도 변조관 Klystron | |||
| 자전관 Magnetron | |||
| 자료없음 | 행파관 Traveling wave tube |
< 광학 센서 또는 방출기 Optical detectors or emitters >
이 것들이 뭔지.. 좀 설명을 해야겠음~!!
. 광학 센서(Photo sensors) 또는 광디텍터(Photodetectors)는
'빛'을 감지하거나 '전자기파'의 '에너지'를 감지하는 것을 뜻하고,
광학 방출기(이미터_Optical emitters)는 그 반대를 의미하며 다음과 같은 예가 있다.
● 능동-화소감지기(APS_Active-Pixel sensor)= 이미지 센서로서, 화소를 감지하는 배열구조인 '집적회로'로 구성되어 있다.(CMOS 이미지 센서, CMOS를 대체한 CCD 이미지센서(전하 결합 소자)) ● 전하 결합 소자(CCD_Charge-Coupled device)= 1990년대 이전 천문학에서 애용하던 '사진 건판'이나 디지탈 카메라같이 이미지를 녹화하는 장치. |  CMOS |
요즘은 우주 천문학을 위해 차세대용으로 나온 'ASTRO-E'가 있는데
'절대 영도'에서도 작동이 되는 '극저온 입자감지기Cryogenic particle detector'가 장착되어 있다.
(실험적 '입자 물리학'에서, 입자 감지기는 '소립자'를 감지하는데 중요한 역할을 한다.)
* 개인적으로... 왜? 강대국들이 쌩돈 들여 '입자'들에 환장을 하는지 진~짜 궁금!!!(유럽 입자물리 연구소)
( '우주의 비밀.광속'땜에 연구?.. 내게 변명으로 들림! 뭔가 '11차원'적인 꿍꿍이가 분명 있음...ㅡ,.ㅡ )
( 모니터하니까.. 'STAR TREK'의 'WARP항법'이나 '순간이동'을 연구중이라는.. 이거~ 무기 아냐???)
● 빛 감지용 LED= '광 다이오드'로서, 저조도의 빛을 감지도 하고 방출도 하는 겸용으로
양방향 '모바일 폰'에 사용. 중요한 이유는 센서로서의 큰 역할을 아주 저렴하게 할 수 있다는 것.
● 양자 물리학용 장치에서 광학 센서= '광자'의 개별효과 연구에도 중요한 역할을 한다.
● 온도 감지기로서의 광학 센서= 방사열이나 복사열을 감지.
(예: 초전기 감지기(Pyroelectricity), 적외선 분광기(Golay cell), 열전대(Thermocouple),
서미스터(Thermistor).. 열전대와 서미스터는 감도가 조금 떨어진다.)
* '초전기(파이로 일렉트릭)'란? - 어느 물질이 온도가 올라가거나 내려감으로써 '전류'가 발생하는 것!
(압전기(Piezoelectric_피에이조 일렉트릭)= 물리적 운동으로 전류가 발생)
● '포토 레지스터(Photoresistor)' 또는 빛 의존 저항(LDR)= 광전지(Photocell)라고도 한다.
입사하는 빛의 강도가 증가하면 전기저항이 떨어지는 전자제품. 높은 저항의 반도체로 되어있다.
● 태양광 또는 태양전지= 빛을 받으면 전압이 발생하여 전류가 증가.
● 광 다이오드= 태양광 같이 빛을 받으면 '광 전도도'현상으로 전기를 얻을 수 있다.
* 광 전도도(Photoconductivity)란? 광학적으로 전기적 전도력을 얻는 현상으로,
일반적으로 가시광선.자외선.적외선.감마선 등을 흡수하여 전기적인 복사현상을 일으킨다.
● 광전 증폭관(Photomultiplier)= 물리학에서 중요하게 쓰임. 가시광선을 제외한 이상의 광선을 감지.
● 눈사태 광다이오드(Avalanche photodiode)= 광자의 충돌로 전자가 가속되며, 원자와 충돌하여
여러 전자를 따돌림.. 즉, '눈사태 항복(Avalanche breakdown)'현상을 이용,
미약한 빛을 흡수하여 효과를 얻는 것. (튜브 안에 자유전자들이 폭발적으로 늘어남.)
● 양자점 광전도체(Quantum dot Photoconductor) 또는 광다이오드(Photodiode)= * 양자점이란? 3차원의 모든 방향에서 이동방향이 제한된 전자상태. 원자나 분자보단 크지만 눈으로 감지할 수 없을 정도의 물질인 '콜로이드 용액'에서 발견. 가시광이나 적외선의 파장을 계산할 수 있다. 메디컬 이미징이나 양자 컴퓨팅의 '큐빗'계산에 이용하려고 아직도 연구중... |  UV광선을 받은 '양자점'들이 쥐랄을 하고 있다. |
* 이 외에.. 광학용 X-레이 튜브나 Vacuum-튜브 등이 있지만 이 블로그에선 필요 없어서 생략!
4. 방전장치 Discharge Device
< 현재 >
● 가스 봉입관(Gas filled tube)= 전극을 설치하고 가스를 봉입한 방전관의 일종. (네온, 형광등, 수은등, 나트륨등, 메탈 하이드라이트등,제논 플래시 램프,유황램프,가이거 뮬러 계수관) 봉입관의 가스가 대전된 전압에 의해 전기적 '타운젠드 방전(Townsend discharge)'효과를 일으킴을 뜻함. | '비활성 기체'를 사용한 방전관 왼쪽부터..헬륨.네온.아르곤.크립톤.제논 |
* 주요 기체 방전방식
1. 자속방전: 코로나 방전, 불꽃방전, 글로우 방전, 아크 방전
2. 비자속방전: 암류(暗流)- X-선이나 자외선의 외부적인 요인에 의한 방전
< 과거 >
| 수은 정류기 (Mercury arc rectifier) | 진공도가 높은 용기 속의 수은증기 안에서 '아크방전'을 일으켜 정류. 주의: 운전중 자외선 발생. 눈에 영향. 철제 진공펌프형식은 수은증기에 의한 오염 가능성 있음. 운전중 용기가 손상되면 수은이 광범위하게 확산. | ||
| 사이러트론 Thyratron | 고전력 스위치로 사용되는 가스 봉입형 음극 정류관. 진공관과는 달리 이 정류기에선 신호를 선형으로 증폭할 수 없다. *대전력을 필요로 하는 스위치로 지금도 사용되고 있다. | ||
| 이그나이트론 Ignitron | 수은정류기의 일종. 훨씬 더 큰 효과를 만들기 위해 '웨스팅 하우스.에서 제작. |
5. 전력원 Power Source
| 전지 Battery | 1차전지= 일회용(알카리.수은.리튬.건전지), 2차전지= 충전용(니켈-카드뮴.니켈-수소.리튬이온.리튬이온폴리머.납 축전지) | ||
| 연료전지 Fuel cell | 화학반응으로 전력을 일으키는 장치. 용량에 한계가 있는 일반 1.2차전지에 비해 연료전지는 용량제한 없이 지속적으로 방전할 수 있다는 점에 의미가 있다. 또한 열기관으로 전류를 얻는 발전 시스템의 효율보다 훨씬 우수하다. | ||
| 다양한 기호들 | 전원공급장치 Power supply | 컴퓨터의 전원회로같이 입력전력에서 필요한 출력전력을 얻기 위하여 따로 만든 장치. 전력 변환회로라고도 한다. 넓은 의미로 전지도 포함될 수 있다. | |
| 태양전지 Solar cell | 태양에너지를 전기에너지로 변환시키는 장치. 2010년 이후부터 탄소물질을 투명 비닐에 프린트시켜서 생산.발전효율을 극대화시킨 기술이 개발되어 활발한 시장경쟁을 하는 중. | ||
| 열전 변환소자 Thermoelectric generator | 열전소자의 일종. 열로 전력을 얻는 소자. 2개의 다른 금속 또는 반도체를 결합하여 양단의 온도차로 기전력을 발생시키는 방법. '열전효과'중 '제벡효과'를 이용한 것. 큰 전위차를 얻기 위해 P형 반도체와 N형 반도체를 사용. | ||
| 발전기 Electric generator | 운동.물리.기계적인 에너지를 전기에너지로 변환하는 장치. 에너지변환은 보통 전동기로 수행되며 모터의 원리와 비슷하다. 회전운동 뿐 아니라 피스톤이나 수동 손전등같이 왕복.떨림운동 등.. 모든 운동에너지는 변환할 수 있다!!! |
수동소자
. 수동소자(Passive element, Passive component)는
공급된 전력을 소비.축적.방출하는 소자로, 증폭,정류 등의 능동적 기능을 발휘하지 않는 것.
. 에너지를 단지 소비,축적 혹은, 그대로 통과시키는 작용을 하고 수동적으로 작용할 뿐,
먼저 나서서 어떠한 일을 하지는 않는다.
. 수동소자는 외부전원이 필요 없이 단독으로 동작이 가능하다.
. 만들어진 후에는 입력조건에 의한 소자의 특성변화가 불가능하고 소자의 특성이 수동적으로
상황에 알맞게 전류나 전압이 인가되지 않은 상태에서 결정되어 있는 소자이다.
. 기본적으로 선형동작을 하기 때문에.. 수동소자는 선형해석만으로도 충분한 해석이 가능하다...
전류의 흐름을 방해하고 전위차(V)를 만든다.
| 다양한 '저항기'기호 | 저항기 Resistor | ||
| 이런 것도 있음 델타Delta, 와이Wye | 사다리 저항 Resistor ladder | 아주 정확한 저항가를 만들려고 이럼. | |
| 파워 저항 Power resistor | |||
| 가변저항 포텐시오미터 Potentiometer | 저항값을 임의.수시로 바꿀 수 있는 저항기. 볼륨타입 | ||
| 가변저항 트리머 Trimmer | 반고정타입. 미세조정용. 성능을 조절할때만 쓰인다. | ||
| 발열체 Heating element | 전기를 열로 변환하는 장치. 빌딩 공조시스템의 난방용,토스터,커피머신,식당 주방용 열조리기,전기곤로,가정용 전기난방기 | ||
| 열가변저항 서미스터 Thermistor | 온도에 따라 저항값이 변하는 장치. | ||
| 습도가변저항기 휴미스터 Humistor | 습도에 따라 저항값이 변하는 장치. 습도값에 따라 습도를 올리거나 내려줌. | ||
| 가변저항기 배리스터 Varistor | 비선형 저항소자. 고전압에 약한 집적회로를 보호하기 위함. 낙뢰.정전기방전.모터의 정류불꽃.역기전압을 흡수.제압하는 전자 개폐기, 릴레이 등을 보호. |
2. 축전기 Capacitors
전기회로에서 전기용량을 지녀 전기적 위치에너지를 저장하는 장치.
축전기 내부는 두 도체판이 떨어져 있는 구조로 되어 있고, 사이에는 보통 절연체가 들어간다.
각 판의 표면과 절연체의 경계부분에 전하가 비축되고, 양 표면에 모이는 전하량의 크기는 같지만 부호는
반대이다. 즉, 두 도체판 사이에 전압을 걸면 음극에는 마이너스(-)전하가 양극에는 플러스(+)전하가 유도되는데,
이로 인해 전기적 인력이 발생된다. 이 인력에 의하여 전하들이 모여있게 되므로 에너지가 저장된다.
< 통합 축전기 >
| 금속 절연 반도체 MIS Capacitor (Metal-Insulator- Semiconductor) | 주파수 바이패스(우회)용. 실리콘이나 질산화 규소로 만듬. 민감한 직류장치에 교류전류 침입을 차단. '전계효과 TR'같이 2층구조라서 'MOS 커패시터'라고도 함. |
< 고정 축전기 >
| 세라믹 캐패시터 Ceramic capacitor | 도자기의 재료로도 쓰이는 전기적 '유전체'성질을 가진 절연성 세라믹으로 만듬. 고주파를 잘 흐르게 하므로 전파간섭을 막는 필터로 사용. | ||
| 필림 캐패시터 Film capacitor | 전극을 만들기 위하여 얇은 플라스틱 필림과 알루미늄이나 아연호일을 평행으로 같이 길게 말은 유전체. 때로는 얇은 종이질도 같이 들어간다. | ||
| 전해질 캐패시터 Electrolytic capacitor | 다른 축전지보다 큰 '전기용량'을 만들기 위해 전해질을 사용한 소자. 효율이 좀 떨어지는 단점이 있다.(탄탈륨 캡,알루미늄 캡,니오븀 캡,폴리머 캡) | ||
| 울트라 캐패시터 (슈퍼 캐패시터) Electric double layer capacitor | 전기차.하이브리드차 뿐 아니라 다용도로 쓰일 반영구적.고출력 충방전용 차세대 신재생 에너지저장 시스템의 대표격으로 전기 이중층,의사 캐패시터 2가지 종류가 있다._아래 설명 (Nanoionic 슈퍼캡,운모 캡,진공캡,리튬-이온 캡) |
* 유전체(誘電體)_Dielectric= 전기 전도성보다 절연성이 우위인 물질.
넓은 '밴드 갭(Band gap)'이 있고 직류전압에 대해서는 전기를 통하지 않는 절연체로 행동.
전자기기의 절연재료, 콘덴서의 전극간 삽입재료, 반도체 소자의 게이트 절연막 등에 사용.
높은 유전률을 갖는 것은 광학재료로서 매우 중요하며, 광섬유.렌즈의 광학코팅,비선형 광학소자 등에 이용.
* 울트라 캐패시터=
●전기이중층 캡(Electric double layer)-활성탄소계 전극재료를 사용하여 전기이중층에서의
정전기적 인력에 의한 전하의 분리에 의해서 에너지가 저장.
●의사캡(Pseudocapacitor)-전도성 고분자 및 금속산화물계 전극재료를 사용하여 전극과 전해질의
계면에서 발생하는 '산화.환원반응(Faradaic 전류)'에 의해 만들어진 전하를 저장하는 시스템.
< 가변 축전기 >
'가변 저항기'같이 튜닝이나 수시조절이 가능한 축전기
높은 주파수라도 손실이 적고 안정하므로 송신기 같은 고주파의 대전력에 적합하다. | 진공 가변 축전기 Vacuum variable capacitor | '유전체'를 사용하지 않고 진공용기 속에 전극을 마주 놓은 축전기. 진공에서는 '글로우 방전'이 발생하지 않고 대기의 영향을 받지 않으므로 내전압이 높고 안정하여 전극 사이의 거리를 좁힐 수 있으며, 소형으로 큰 용량을 얻을 수 있다. |
< 스페셜 축전기 >
특수상황을 위해 제작된 기기.

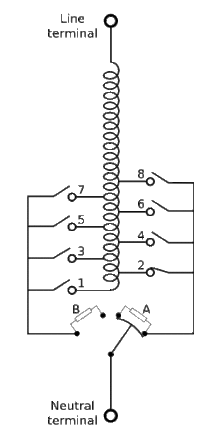

● 필터 캡(Filter capacitor)- 원치 않는 주파수.파워를 필터링하기(걸러내기) 위하여 만듬. _ 교류전류에서 생기는 결함 제거용. _ 전파장애(RFI_Radio frequency interference) 제거용. 송.수신단의 파워라인 입.출을 관리. (초고주파_UHF, 마이크로 웨이브파) _ '전원공급장치'의 전압을 조정하기 위하여 설치. (선형 레귤레이터,크로스 레귤레이터-인공위성.태양광, 스위칭 레귤레이터-전기차.전기 기관차) _ 오디오 기기의 중간주파수(IF_Intermediate frequency_크로스 오버)나 전파의 주파수 필터링용. _ '아크 방전' 억제용.- 자동차 엔진 내부의 스파크 갭에서 발생하는 것과 같이 양 끝단의 전극에서 일어나는 고온.고압대전현상. 번개. 기체분자가 이온화하고 플라즈마를 만든다. '아크'는 보통 낮은 전압.. 높은 전류에서 발생!!!!!!!!! * 중간주파수(IF)= 송신기와 수신기의 중간단계에서 송신신호 또는 수신신호의 주파수를 변환한 것. | 가변 변압기 |
| 전기발광 Electroluminescence | |||
| 모터 캐패시터 Motor capacitor | 스타트 캡,런 캡 또는 양쪽 다 사용하는 캐패시터. 회전자장을 만들기 위해서 단상 교류 인덕션모터에 쓰이며, 에어콘.스파용 자쿠지 펌프 등에 쓰인다. | ||
| 섬광전구 캐패시터 Photoflash capacitor | 카메라 플래쉬에는 수명때문에 짧은 순간 저전력으로 방전시키기 위해 고전압용 가스로 채워져 있다. 일반전지는 그 번개같은 요구를 충족시킬 수 없어서 만든거다. |
그 밖에.. 울트라 다용도로 굴비 엮듯이 엮어버린 캐패시터들도 아주 많다...
3. 자기 (유도)장치_인덕터 Magnetic (Inductive) Devices
전선에 전류가 흐를때 전선 주변에 발생되는 자기장(자계)은 자기력이 되고,
이 전선을 코일처럼 감았을때 기전력과 역기전력이 발생된다.
이 것은 저항성분(임피던스)이 되어 하이패스 필터의 역할을 하게 된다.
스파이더 웹Web (크리스탈 라디오용) | 코일 인덕터 Inductor | 초크, 리액터라고도 함. 용도가 다양함. 에너지 도둑(Joule Thief)에도 쓰임. *장거리 전파에도 인덕턴스가 존재함! 어떤 주파수는 전파용이 아닌 다른용도... | |
| (유도자기)철심 리액터 포화 리액터 Saturable reactor | 용접기,변압기 등에 들어감. 전류가 저 코어를 통과하면 갑자기 인덕턴스(유도기전력)가 툭~ 떨어지거나 확~ 커진다. 크기에 따라 제어량이 다르며 크기가 다른 두개 이상을 연결한 것도 있다. 비싸서 직접 만들면 돈절약이다... | ||
| 변압기 도란쓰~뽀머 Transformer | 말 그대로 전압을 변하게 하는 장치. 일본초딩같이..
| ||
허치슨 자기증폭기 (Very Danger! 1만볼트 감전조심) | 자기 증폭기 Magnetic amplifier | 20세기 초 '진공관 증폭기' 대신 전자기학에서 응용.발명한 전기신호를 증폭하는 장비. '자기앰프'라고도 함. 독일나찌가 'V-2로켓'에 사용. '존 허치슨'과 '대체 에너지'발명가들의 애용품. 꼬는 방법이 무식하게 많아서 지구같이 그 논리를 이해하기 어려움! '토로이드(Toroid)'라고도. | |
| 강자성 코일 Ferrite bead | 원하는 주파수보다 높은 전류를 차단하는 수동소자. 주파수 노이즈현상을 걸러냄. 쎄라믹 자석을 코일로 감은 것. | ||
| 전동기,발전기 모터,제너레이터 Motor,Generator | ||
(경고! 2~5만볼트) | 솔레노이드 Solenoid | ||
| 스피커, 마이크 Speaker, Microphone |
이런거 상상하지 말기...
,
,
전자소자들의 연결로 구성된 것. 저항(R_레지스터), 인덕터(L_코일), 커패시터(C_콘덴서),
전압소스(V_볼트), 전류소스(A_암페어), 전송라인, 스위치가 대표적 요소이다.
직렬 RC 병렬 RC | RC 회로 RC Circuit | 저항기(R)와 커패시터(C)로 구성. 전압 또는 전류로 구동. '패시브 필터'역할을 하며 직렬과 병렬이 있다. | |
RC 스너버 | 급정지 회로 스너버 Snubber 저항기와 커패시터를 직렬로 연결한걸 병렬로도 연결한 것도 많은데, 이 것을 'RC 스너버 회로'라고 하며, '제너 다이오드'를 쓴다. | 필요에 의해 스위치를 차단할때 발생하는 과전압으로부터 보호하기 위함. 기계적 스위치 뿐 아니라, 스위칭 트랜지스터와 고주파 정류용 다이오드에서의 고전압 억제에도 사용. | |
LC 회로 '존 허치슨'_RLC 회로 | LC 회로 RLC 회로_직렬.병렬 | LC 회로 LC circuit | 공진회로의 일종. 변조가 가능한 변압기나 RFI 필터로 쓰인다. 코일(L)과 커패시터(C)로 구성. 특정 주파수신호 생성에 사용되거나, 복잡한 신호에서 특정 주파수신호만을 추출하는데 사용.(발진회로.필터회로.튜너.주파수 혼합기 등에 이용) 저항기까지 포함하면 RLC 회로가 된다. |
* 참~ 재밌죠! 그쵸!!! ^ ^
5. 변환기, 감지기, 탐지기 Transducers, Sensors, Detectors
. 변환기= 전기신호를 주면 물리적으로 뭔가를 생산하거나 발생하는 것.
. 감지기= 주변의 환경변화를 감지하여 '변환기'에게 명령을 내리는 것.
. 탐지기= '감지기'의 기능과 비슷하거나 같음.
< 오디오 Audio >
압전기 스피커 | 스피커 Speaker | '자석'이나 '압전기'가 소리를 생산함. | |
일반버저와 압전기버저 | 버저 Buzzer | '자석'이나 '압전기'가 소리를 생산함. |
< 위치, 동작 Position, Motion >
항공기 악셀 LVDT.RVDT | LVDT | 선형변위 변압기(LVDT) Linear variable differential transformer | 말하자면, 손가락이 코일인데, 오른손 검지를 왼손 엄지+검지 구멍에 아주 부드럽~게 왕복하는 것. 이걸 왜 하냐면.. 부드럽~게 변환하자는거.. 오케? 말들이 너무 어려워서... |
| 로타리 인코더 (회전 각도 센서) Rotary encoder (공장자동 시스템,로봇,특수영상렌즈,컴퓨터 마우스_트랙볼,열받은 '레오미터'를 콘트롤,레이다 각도) | 회전 물체의 위치.각도.움직임 등을 파악하여 디지탈 신호로 보내는 센서. 절대치.증가치를 따로 수행하거나 동시에 수행하면서 앞으로 속도,거리,위치 등을 어느 시간대에 수행할까를 결정한다. | ||
자이로스코픽 경사계 | 경사계 클리노미터 Inclinometer 대양선박.산악 자동차에도 장착. 과거 별을 측정하던 '아스트롤라베'도 경사계에 속한다. | 항공기 중력가속도의 방향에 대한 경사도나 지면에 대해 기체의 기울기를 측정. 건설현장.지질조사(지표답사)에도 사용. 경사각 측정, 화산활동이나 유성이 떨어진 분지.고도 등의 '중력'에 관하여 측량한다. | |
맹수 사냥용 | 동작 감지기 모션센서 Motion detector | 감지기 근처에 뭐가 움직일때만 동작. 적외선.주파수.온도변화.그림자.기류변화.소리변화 등 감지방법도 많고 사용처도 아주~ 많다. 박물관,전시장,은행,회장실,전방철책,자동차,사냥터,007영화,편의점,강남주택... | |
| 유량계 Flow meter | 흐르는 액체의 양을 측정. 물질의 종류에 따라 측정법이 다르다. 기계적 방법,압력,온도,오픈채널,소용돌이,전자기장,레이저... 계산법은 주입희석상태,통과유량 방식이 있다. |
* 레오미터(Rheometer)= 용액의 점도.부피.압력.유량.가스발생 등을 단위로 측정하는 장치(유량계).
* 아스트롤라베(Astrolabe)= 조선시대 '혼천의'같이 고정식이 아니고 들고 다니던 고대 '네비게이터'로..
우리나라에도 1787년에 제작된 것이 발견되었으며 이는 유일무이한 아시아 최초라고 한다.
(1930년 대구살던 일본인이 일제강점기때부터 갖고있던 '휴대용' 조선제 아스트롤라베를 과학사학자인
전상운 문화재위원이 한국으로 가져왔다._전면사진+ 후면사진)
< 동력, 추력 Force, Torque >
| 스트레인 게이지 Strain gauge | 응력,압력,하중,변위,진동,가속도,회전력 등을 측정하여 강도나 안전성을 확인. 얇은 절연체에 미로모양으로 배치된 금속 저항체(박막)를 설치. 변형에 의한 전기저항의 변화를 측정하여 값을 환산. | ||
| 가속도계 Accelerometer 물체의 '가속도'를 측정. '중력단위'인 'G'로 표현. ( g= 9.81 m/s2) | 자이로스코프와 합쳐서 쓰는 항공기 '네비'의 관성항법.추측항법, 구조학의 '스트레스(Stress)'측정, 스포츠의학의 근력측정 등 물리적으로 움직이는 모든 것에 사용된다. |
< 온도 Thermal >
 | 델타 온도조절기 열전대(Thermocouple) Thermopile | . '열전효과'를 이용하여 온도의 차이를 측정하는 장치. . 열에너지를 전기에너지로 변환하는 장치. -델타온도값(Delta T)= 최종 온도-최초 온도 | |
 |  | 열가변저항기 서미스터 Thermistor | 온도에 따라 저항값이 변하는 장치. *참고: 전기저항 |
| 저항 온도계 Resistance Thermometer | |||
| 볼로미터 Bolometer | 전자기 복사에너지 측정. 온도가 변함에 따라 전기저항값이 변하는 방법. 저항 온도계 측정과 비슷함. 물리학.천문학.우주공학에 중요한 장치. | ||
| 열 차단기 Thermal cutoff | 열받으면 전기저항이 변하여 자동으로 정지되거나 온도를 낮추는 장치. 퓨즈형.스위치형 등이 있다. 다리미,냉장고,공업용... |
< 자기장 Magnetic field >
| 마그네토미터 magnetometer 용도=고고학,기상학,군사,탄광,굴착방향, 광물.유전탐사,우주선.. | '자기장'의 세기와 방향을 측정. '금속탐지기'에도 사용. 소형화되어 요즘에는 '모바일'에도 '나침반'의 역할을 수행시킨다. *참고:'홀효과' |
< 습도 Humidity >
| 습도계 Hygrometer | 디지탈 습도계는 '온도계와' 같이 나오며, 고급제품은 기압계,날씨정보까지 된다. |
< 전자기장, 빛 Electromagnetic, Light >
| 포토 레지스터 Photoresistor 입사하는 빛의 강도가 증가하면 전기저항이 감소됨. | '빛 의존성 저항기(Light-dependent resistor)' 또는 '광전도체(Photoconductor)'나 '광전지(Photocell)'라고도 불린다. |
* 포토레지스터= 카메라 노출계, 라디오 시계,알람기, 보안경보 및 가로등.태양광.침대전등에 쓰이며,
다른 화합물을 사용하여 적외선 천문학이나 적외선 분광학에도 쓰인다.
6. 안테나 Antennas
| 다이폴 안테나 Dipole antenna | 두개의 직선도선을 좌.우 대칭으로 붙인 안테나. 아마추어 무선용 자작 안테나로 널리 쓰임. *안테나는 추후에.. '원거리 통신'에서 자세히 설명할 예정입니다. | ||
| 야기 안테나 Yagi antenna | |||
| 위상 배열 레이다 Phased array | 최첨단! 장거리.고속.입체 | ||
RFID칩의 루프 안테나 | 루프 안테나 Loop antenna | ||
| 접시 안테나 Parabolic antenna | 빛.소리.전파를 흡수하는 장치. 흡수도 하고 반대로 방출도 한다. 헤드라이트.손전등을 상상~! | ||
| 대수주기 안테나 로그 안테나 Log-periodic antenna | 고주파.주파수 광대역~ 송.수신용. 지향성 특성으로 항공측정용.전파감시에 쓰임. | ||
바이콘 안테나 | 디스콘 안테나 | 쌍원뿔 안테나 바이콘 안테나 Biconical antenna 디스콘(Discon)안테나= 단원뿔. 원반+원뿔판을 접합한 것(UHF). | 2개의 원뿔형으로 된 광대역 다이폴 안테나의 일종. 다이폴보다 3옥타브 이상 광대역(VHF~UHF). 때론, '전자기방해'를 측정하여 인간의 면역시스템과의 관계를 연구하려고 사용. |
프로토 타입 | 뿔 안테나 Feed horn | 접시 안테나의 필터역할. 송.수신 겸용. 마이크로파에도 쓰임.(군용.위성용.우주선용) |
* 이상한 안테나 만들어서 송.수신하시면 '전기통신법'에 의거 법적 조치를 당합니다! (새가슴들은 조심! ^^)
7. 조립.측정 단자 Assemblies, Modules
| 발진회로 (전기 진동자) Electronic Oscillator | 전원에서 나온 직류(DC)신호를 교류(AC)신호로 바꿔주는 전기회로이다. 사인파 이외에 여러 파형을 만든다.주기형(정현파)과 비주기형(비정현파)이 있다. 종류는 많다! | ||
| 액정 디스플레이(LCD) Liquid crystal display | 두개의 편광필터 사이에액정(Liquid crystal)이 들어감. 1888년 호주의 식물생리학자 '프리드리히 라이니쳐(Friedrich Reinitzer)가 발견. | ||
| 디지탈 볼트미터 Digital voltmeter | MIT공대출신이며 80년대 미국의 홈PC제작회사(Kaypro) 사장인 '앤드류 케이(Andrew Kay)'가 1954년에 발명. | ||
| 필터회로 Electronic filter | 입력된 전기신호에 특정 주파수성분을 꺼내거나 대역 제한을 걸기 위한 회로. 수동.능동, 선형.비선형, 하이.로우.밴드패스, 아날로그.디지탈, 유.무한 임펄스 필터 등 다양함. |
* 발진기(오실레이터)는 그 내용이 중요.방대하고 이 블로그의 중심을 이루는 지식이라서 따로 포스팅할겁니다.
일년동안 순서대로 포스팅하니까 막판에 헤매시지 말고 처음부터 차근히 수련 하세요...
(파동.주파수.진동의 종류, 소용돌이,광물과의 관계,생명.에너지의 원천, 물리.철학의 기본, 비행보드.UFO.
우주선 비행원리,로봇(Robot),인공지능(AI_Artificial Intelligence),,, WAVE는 한계가 없는 단원입니다.)
8. 프로토타입 주변기 Prototype Aids
  | ● 와이어 랩핑(Wire wrap)= 납땜을 하지 않고 각 주상의 단자(포스트)에 피복을 벗긴 와이어를 여러번 감는 배선 연결법. 수동 또는 전동공구를 사용하며 여러가지 기구가 있다. |
| 브레드보드(Breadboard)= 직역하면.. '빵도마'? 실재로 도마에 작은 구리못을 박아서 재미있게 쓰는 사람도 있음. 라면박스에 복사한 종이 회로도(Circuit diagram)를 붙여서 쓰는 학생들도 있음(깔끔함). 보드값이 비싸서 박스에 회로도를 깔고 연습하면 굿! |
전자기계 소자
1. 압전기, 결정 진동자, 세라믹 발진자
< 고주파 발생기.필터기 High frequency generator, filter >
 | 결정 진동자 (수정 진동자) Crystal oscillator |
 | 수정 발진자 Ceramic resonator 특정 주파수에서 진동하는 소자. 주요용도는 마이크로 프로세서같은 디지털 회로에서 신호원으로 쓴다. TV,비디오,전화기,복사기,카메라,음성합성장치,통신장비,원격제어,장난감 등 |
  | 표면탄성파 필터 (SAW 필터_Surface acoustic wave filter)= 전기기계 기술에서 주파수 필터용. 압전 크리스탈이나 세라믹판에 전기신호를 주면 '표면 탄성파'로 변환되어 물리적 진동으로 변환. 또는 그 반대. 현재까지는 모바일폰, 디지털 무선 통신단말기에 쓰이며, TV.타블렛PC 등으로 발전 중. 응용분야는 화학,광학,열,압력,가속력,추진력,미생물 등을 역이용(Reverse engineering)할 수 있음. |
< 기계적 변환기 Mechanical transducer >
 | 울트라쏘닉 모터 (초음파 모터) Ultrasonic motor | 초음파 진동을 이용한 로터 또는 모터. '압전효과'를 이용한 것을 '압전모터'라고.. 용도= 카메라 렌즈,치과기계,세척기,음향기기,물리치료,스파 중국에서 달겨든 블루오션 산업. * 허튼 곳에 쓰면 감옥에 감! |
2. 터미널과 커넥터 Terminals and connectors
전기.전자 연결단자는 그 종류가 많아서 생략...
*참고: Electrical connector, 이베이(eBay) 리스트(26만개)
3. 케이블 코드.단자 Cable assemblies
생략... *참고: eBay 리스트(2만 6천개)
4. 스위치 switches
| 개폐기 스위치 Switches | |||
| 키패드 Keypad (계산기,전화,리모컨,전자자물쇠,ATM)와 게임에 특화된 게임패드가 있다. | 컴퓨터 입력장치의 일종. 용도에 특화된 구조를 갖고 있으며, 버튼과 터치패널을 눌러 입력한다. 대표적으로 숫자입력을 특화한 숫자패드 | ||
| 딥 스위치 DIP(Dual In-line package) switch | 주로 전자제품의 각종 설정용으로 전자회로 보드에 내장되어 있다. 과거 CRT스크린의 화면조정용으로 쓰였으며 현재는 BIOS 설정화면으로 대체. | ||
| 풋 스위치 Foot switch | 전자악기 사운드 이펙터, 병원 수술실, 회장님.007 비밀금고, 불편하신 분, 공장용... | ||
두꺼비집 | 나이프 스위치 두꺼비집 Knife switch | 전기 회로선 개폐용, 선로변환용. 전기가 모자랐던 옛날 서울 유학 자취생이 공부좀 할라 치면 주인집에서 두꺼비집을 내려서 달빛.촛불로 공부했다는... 박통시절 '등화관제'라고두꺼비집 내렸음. 두껍아~두껍아~ 헌 집 줄께~ 새 집 다오... 옛날엔 그랬음. | |
| 마이크로 스위치 Micro switch | 압력.온도.빛.화학작용.. 뭔가를 감지하면 전류가 흘러서 작동한다. 엘리베이터, 전자레인지, 자동 판매기, 광고인쇄소, 화재감지 시스템,급수 시스템... | ||
| 리미트 스위치 Limit switch 차고나 저택의 자동문에도 장착하며, '마이크로 스위치'도 포토 카피어나 복사기 등에서 같은 동작을 한다. | 특정 기계나 물체의 한 부분으로 일정한 조건이 충족되지 않으면 절대 본체와 주변기기까지 차단이나 작동이 안되는 '안전장치'. 기계와 생명을 지켜야 하는 높은 신뢰성이 보장되야 할 중요한 스위치.(엘리베이터,전동차,버스) 프레스 선반의 경우, 카운팅도 한다. | ||
 | 수은 스위치 Mercury switch | 기울어지면 단전되거나 기울어진 쪽의 단자로 연결된다. 자동차 본네트같이 뚜껑이나 실내 자동온도 조절기.타이머에도 장착한다. '수은'의 위험성때문에 법적으로 제재추세. | |
| 원심 스위치 Centrifugal switch | '원심력'을 이용하여 연결이나 차단. 단상.분상 인덕션 모터나 개솔린 엔진. 항공기 엔진에도 속도를 조절하여 기기를 보호하려는 목적으로 장착. 20세기 초에는 선풍기에도 달았다. | ||
| 계전기 릴레이(스위치) Relay | 종류.작동방식 많음. *참고: 반도체 릴레이 | ||
| 리드 스위치 (갈대 스위치) Reed switch | |||
| 온도조절기 Thermostat | 감지방식= 바이메탈,형상기억합금,왁스입자의 팽창,서미스터,열전대, | ||
| 습도조절기 Humidistat | 가습.방습기.전자렌지에 있는거. 식물원,병원,냉장고,민감한 창고. 스위치가 없는 습도계와는 좀 차별화. | ||
| 회로차단기 Circuit breaker | '누전차단기(Residual-current device)'와는 논리가 확실히 다름! |
5. 보호 장치
'과전압.과전류'로부터 장치를 보호하기 위한 '수동소자'
| 퓨즈 Fuse | |||
서미스터와 같음. | 리셋 퓨즈 Resettable fuse | 재사용 가능. 과전류가 흐르면 끊어졌다가 정전류가 되면 리셋! '비선형' 서미스터. 폴리 스위치(Polyswitch)라고도 한다. | |
| 누전차단기 Residual-current device | |||
| 배리스터 Varistor | |||
서미스터와 같음. | 전류 리미터 Inrush current limiter | 장치를 가동할때 갑자기 흐르는 대전류(돌입전류)에 전류 한정값을 줌. NTC 서미스터나 고정 저항기를 달아줌. | |
| 가스방전 튜브 Gas discharge tube | 갑작스런 고전압이 유입되면 내부저항이 올라가서 방전시킴. 안정전압에서는 작동이 정지. | ||
 | 불꽃 갭 Spark gap | '불꽃방전(번개)'이 일어나는 두 전극의 거리. 전극간의 전압차로 일어나는 불꽃을 불꽃방전이라 함. 가스튜브 안에서 일어나면 가스방전. | |
| 피뢰기 번개잡이 Lightning arrester | "번개잡이'는 내가 지은겁니다! ^^ ... 좋은 한글을 생활화하자는 의미. |
6. 그 외. Other
| 인쇄 회로기판 PCB Printed circuit board | |||
| 전등 Lamp | |||
멤리스터(reRam) 크기비교(용량=2배) | 멤리스터 Memristor | 제 4세대 메모리소자! 미래의 인공지능. 1971년 '레온 추아'가 논문발표. 2008년 휴렛 팩커드가 '이산화 티타늄'박막으로 최초개발. 2012년 영국 UCL에서 플래시 메모리보다 100배 빠른 소자개발.(소모전력=1/1,000). |
