너무 오래 기다리시게 해드려 죄송합니다...
앞서 접점 세척을 해드렸습니다만 접점이 얼마 못가 다시 보내주셨습니다.
이번에 다시 잘 세척했습니다만 또 얼마나 버틸지 걱정입니다...

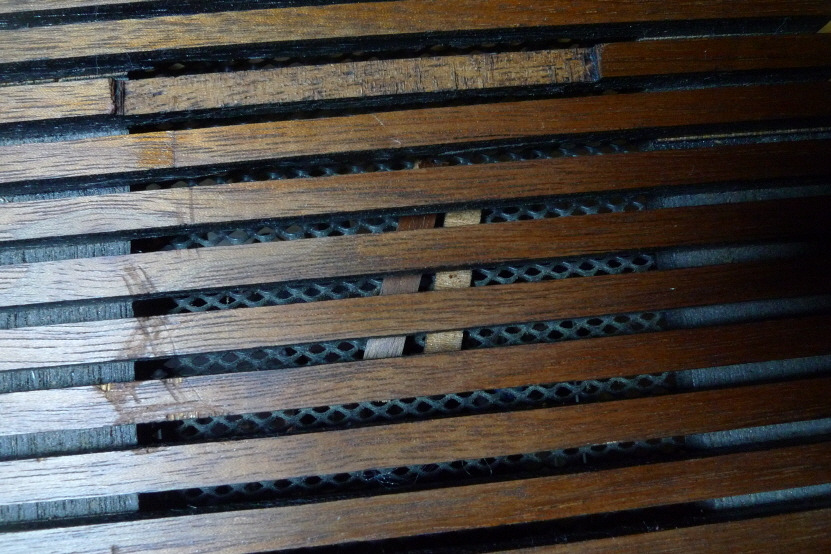

커버 안쪽에 나무 조각이 들어가 안빠지져서 그냥 두었습니다.

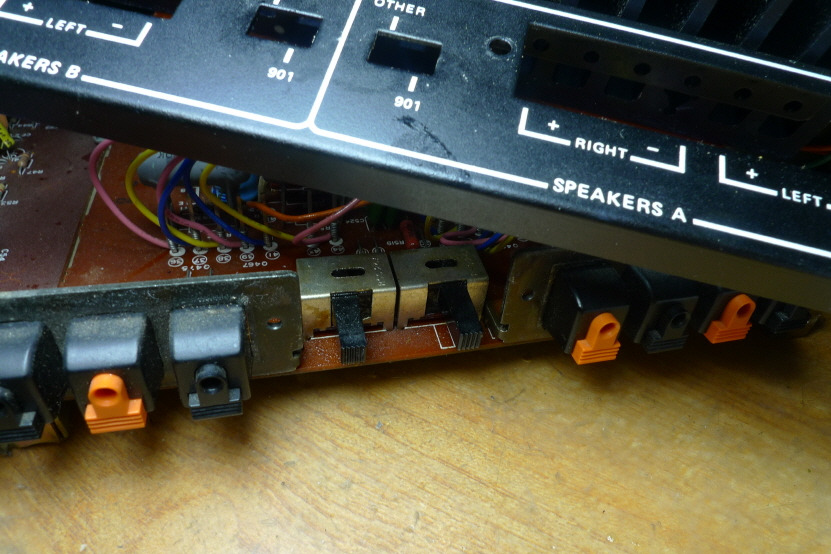

접점류 다시 세척.
접점류들을 가끔 자주 움직여주시면 접점이 상당히 오래갑니다.
잘 안쓰는 접점들,특히 장마철에 많이 안좋아집니다.

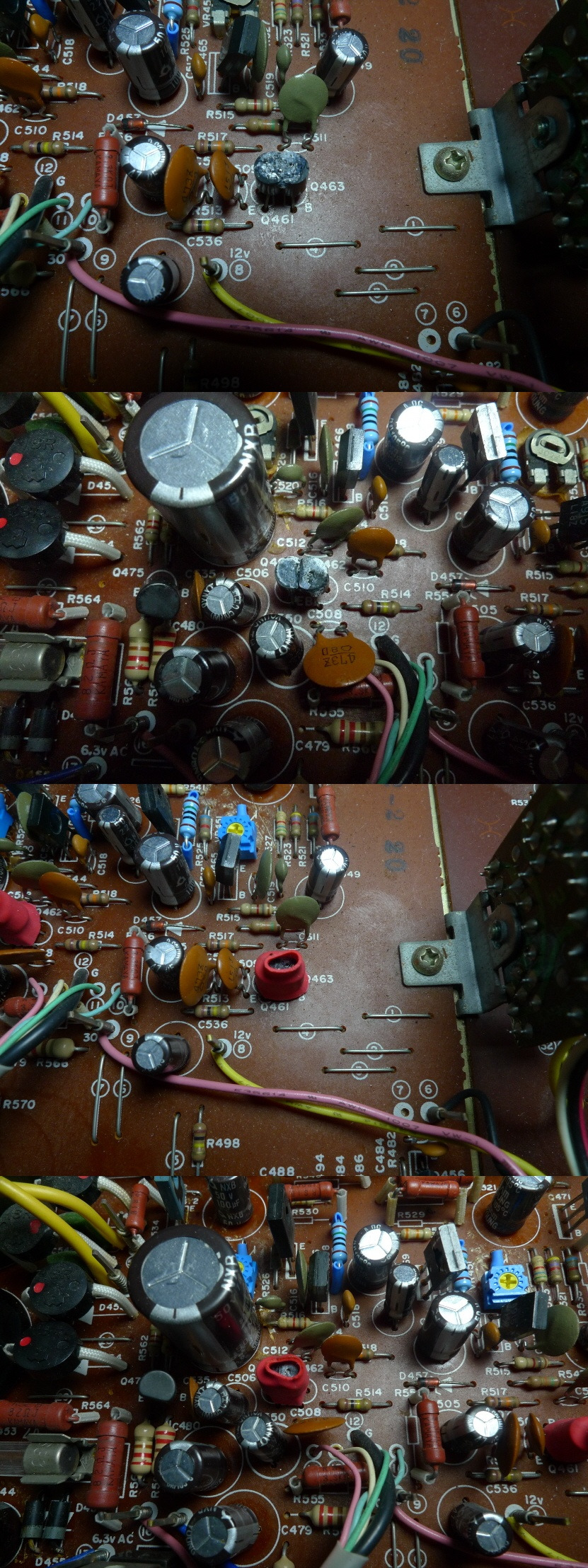

그전에는 접점 세척만 해드렸는데 케페시터도 부풀어 있고 이번에 보내주신 김에
주요 부품은 손봐서 쓰시는 것이 좋습니다.

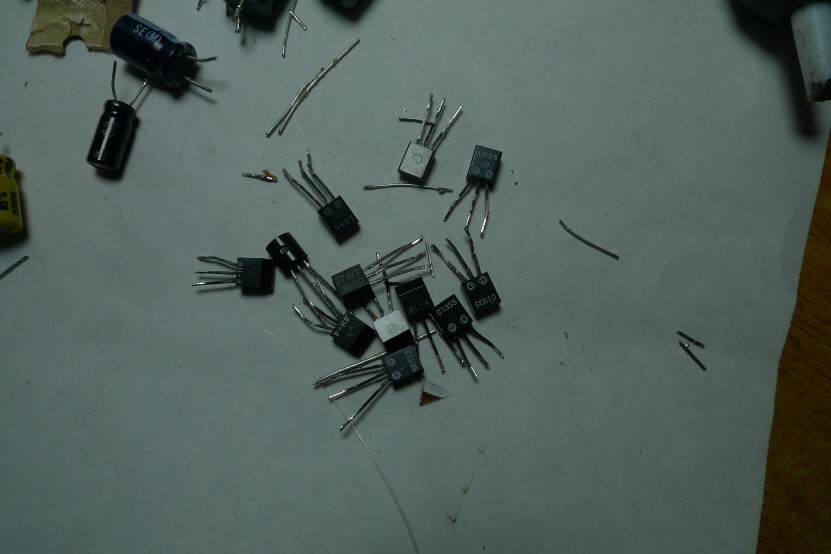

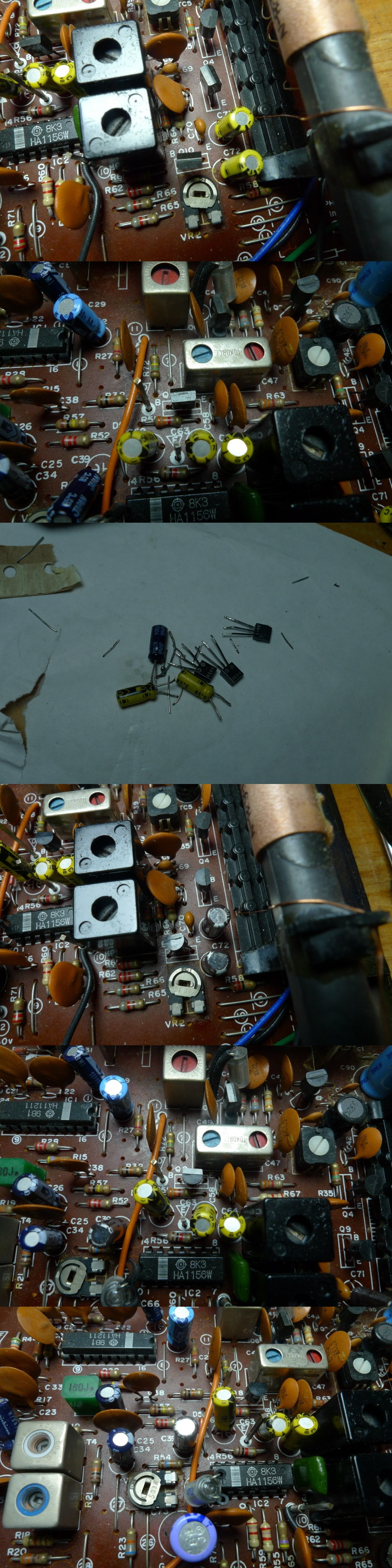

프리 앰프 사용된 tr이 불량율이 높은 tr이여서 언제 잡음이 튈지 몰라서
모두 교환해주는 것이 좋습니

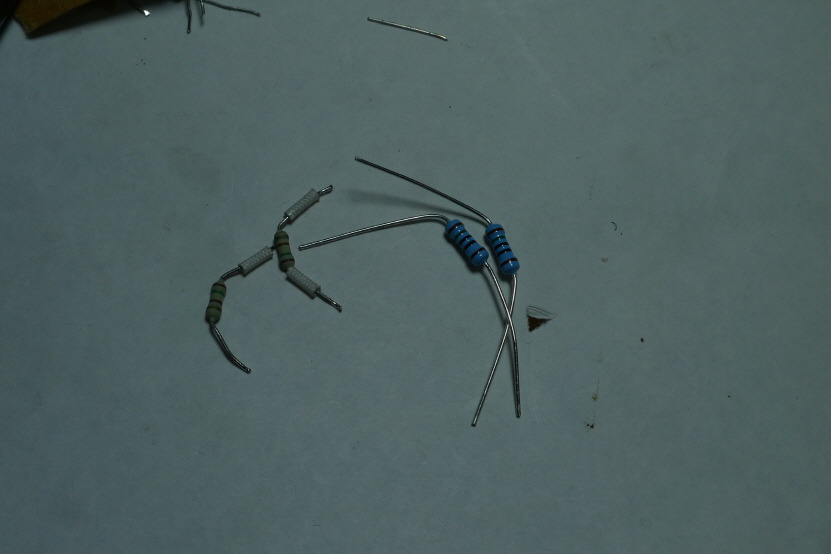

파워 앰프 전압증폭단 휴즈 저항이 내부 저항값이 표기 값보다 2-3배 올라가 있습니다.
휴즈 저항들은 오래되면 내부 저항값이 올라가서 고장 원인이 됩니다.
이 다음 세대 부터는 회로 기판에는 거의 안쓰고 1차 전원 쪽에 낮은 저항만 쓰는 경우가 많습니다.
1/2W 메탈 필름 저항으로 교환.

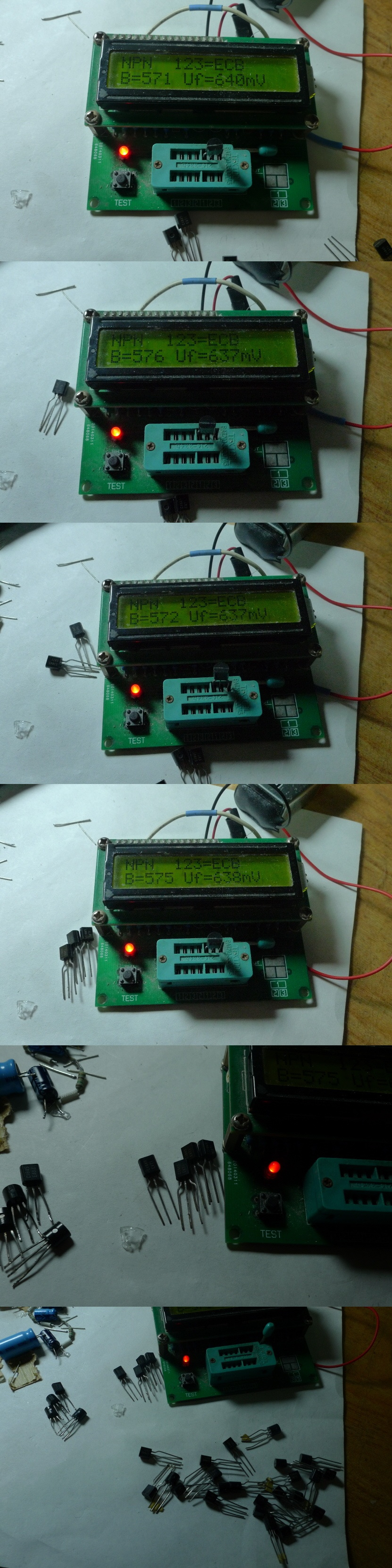

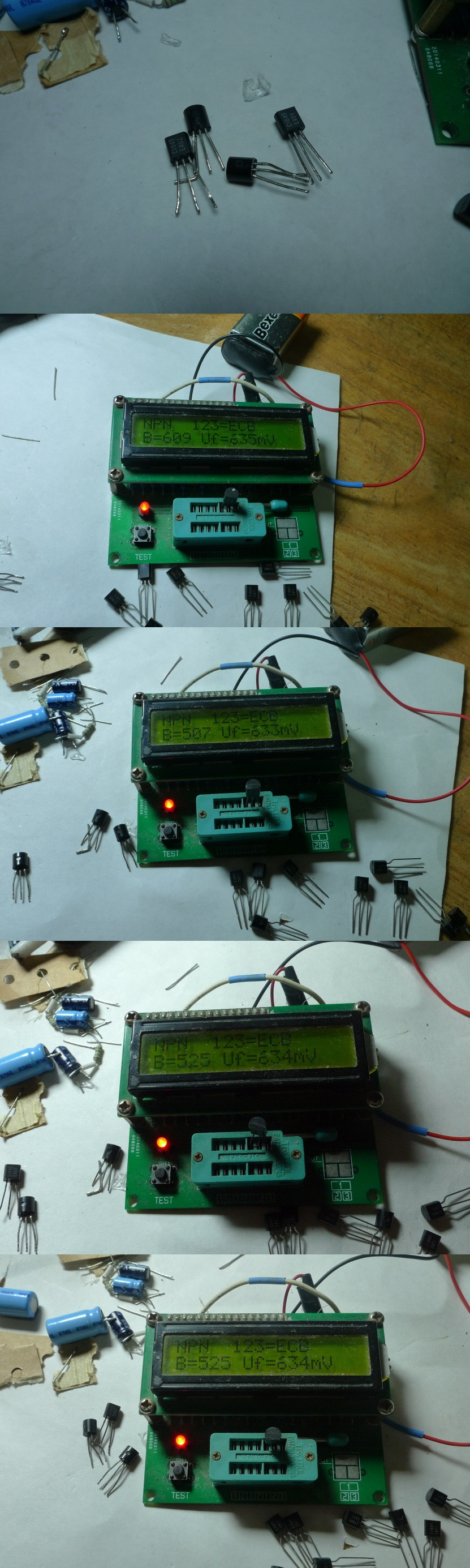

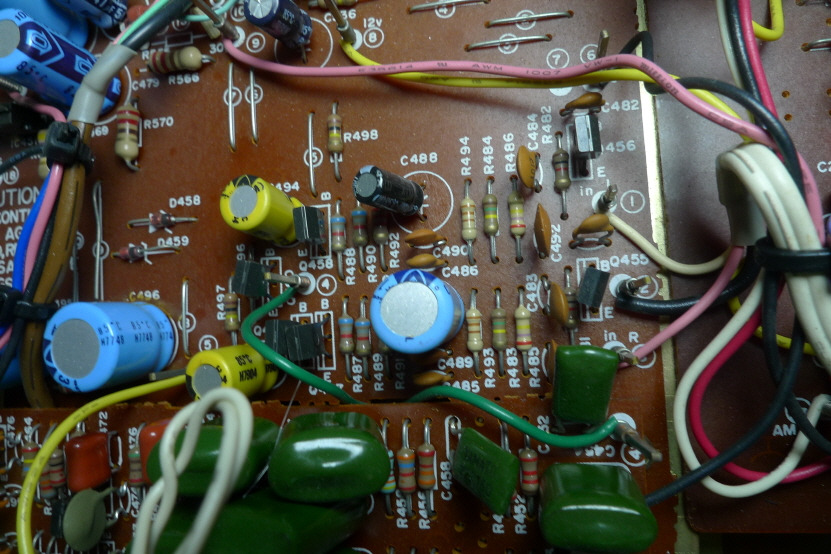

파워 앰프 초단 차동 회로 TR이 C1845인데 출고시 전류 증폭율이 5백배 이상이 들어갑니다.
그시절 오리지널 재고 TR로 전류 증폭율을 570배 정도 선별 교환했습니다.
교환한 TR은 온도에 따라 상보 하게끔 에폭시로 접착,수축 튜브로 열결합.
차동 회로는 대칭,시소처럼 작동해서 전류 증폭율,온도 조건이 같게 해주는 것이 좋습니다.

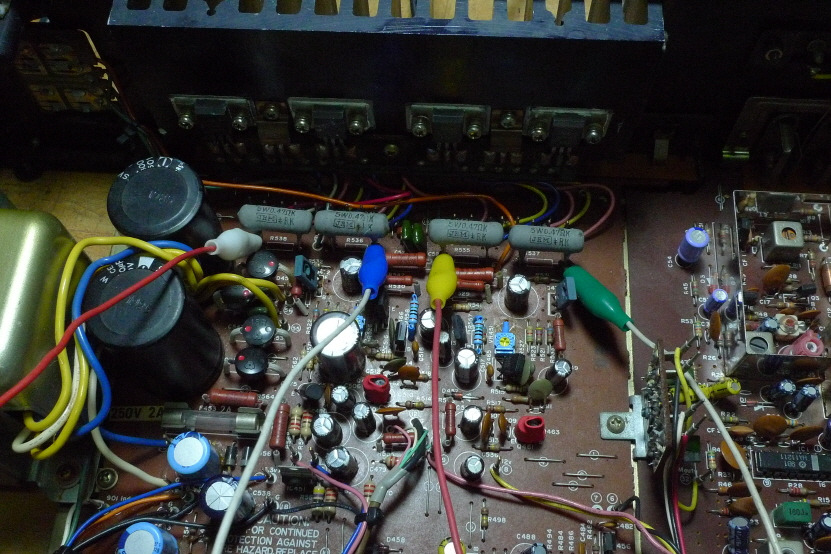

파워 앰프 바이어스 웜업후 온도 보상 전에 조정.

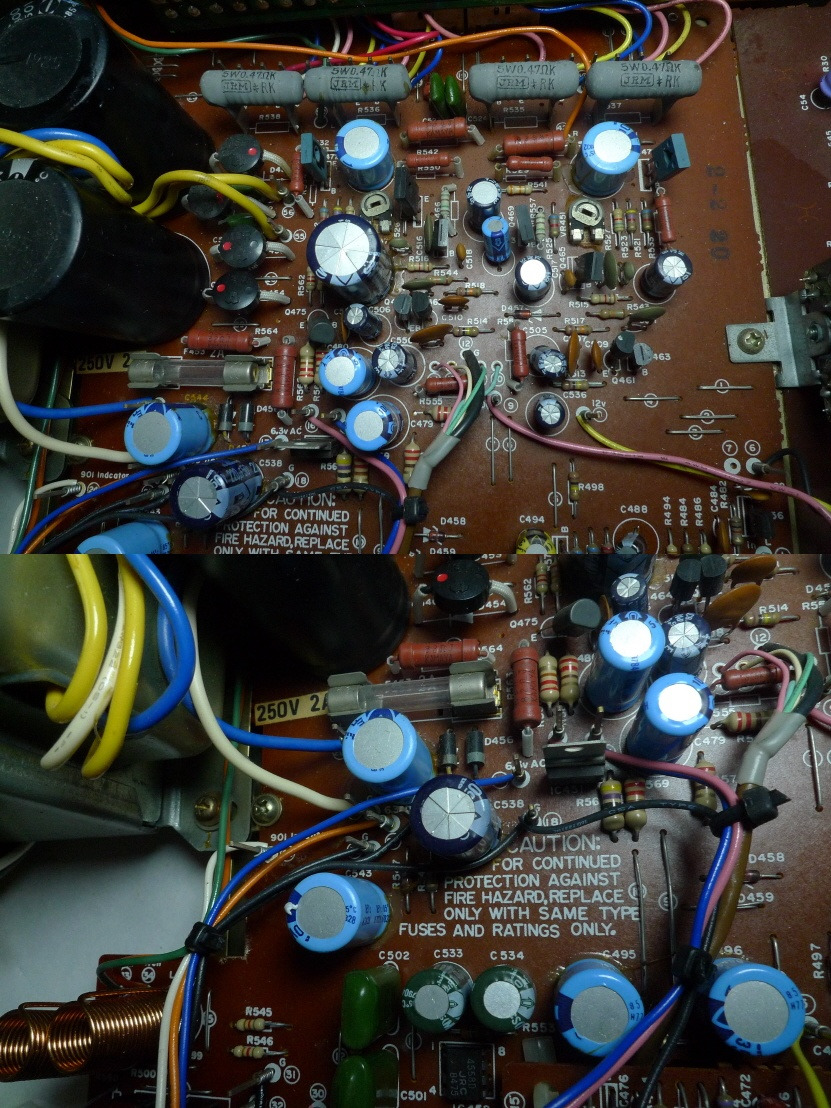

케페시터 윗 부분에 피폭 방지 홈이 있는 것은 내부 가스 압력으로 위로 부풀었는데
윗쪽에 피폭 방지 설계가 없는 구형은 아래쪽 리드 구멍 틈새로 가스가 새나갑니다.

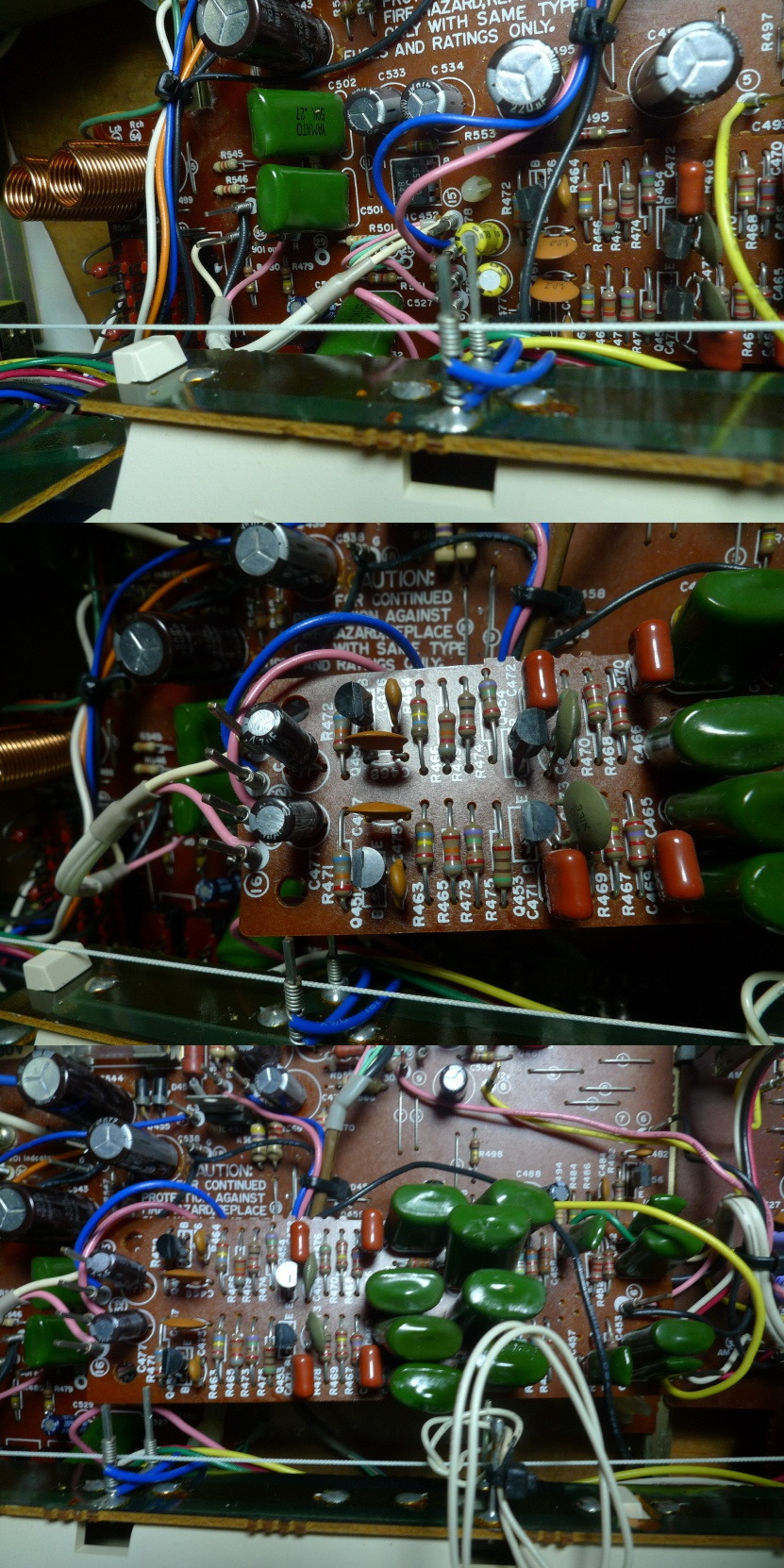

필터 앰프 TR도 불량율이 높은 TR이여서 모두 교환.리캡.

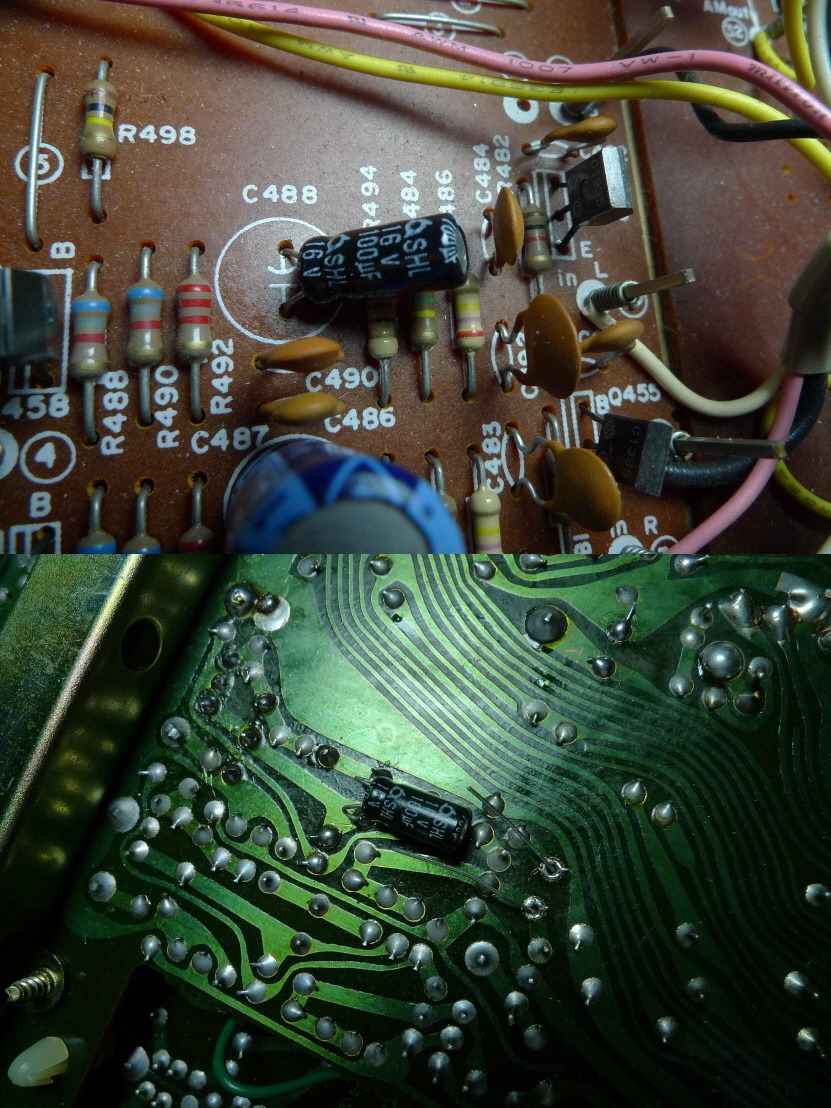

지금 보니 그전에 프리 앰프 쪽 케페시터 1개가 교환되어 있습니다.

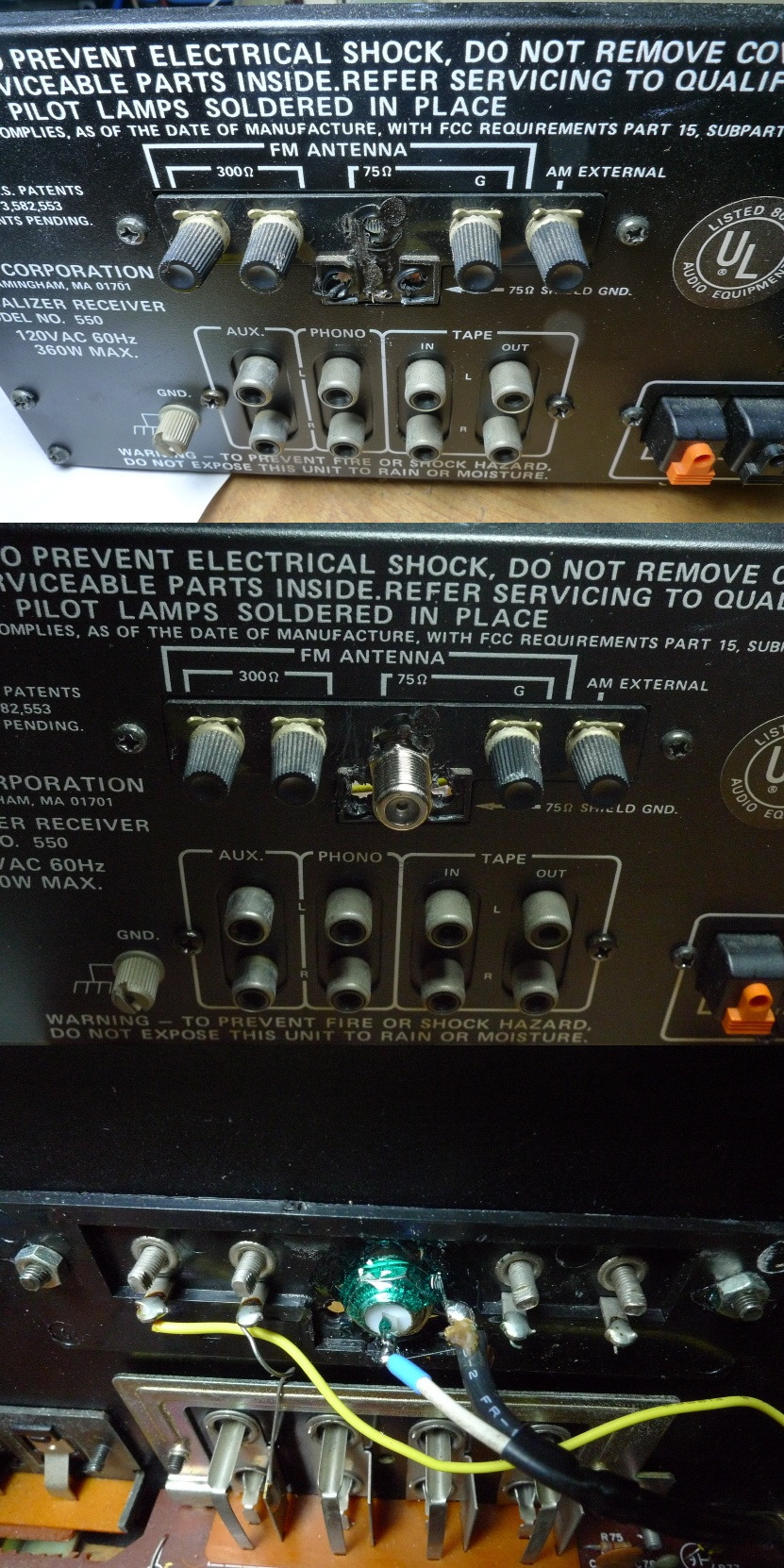

FM 안테나를 75옴 커플링 단자로 교환.그외 단자는 모두 삭제 했사오니 새로 단 단자만 사용하세요.
감도가 좋아지는데 서비스로 달아드렸습니다.
튜너 출력 앰프도 불량율이 높은 TR이여서 불량율 높은 TR 3개 교환.
입출력 커플링 케페시터 3개 교환.

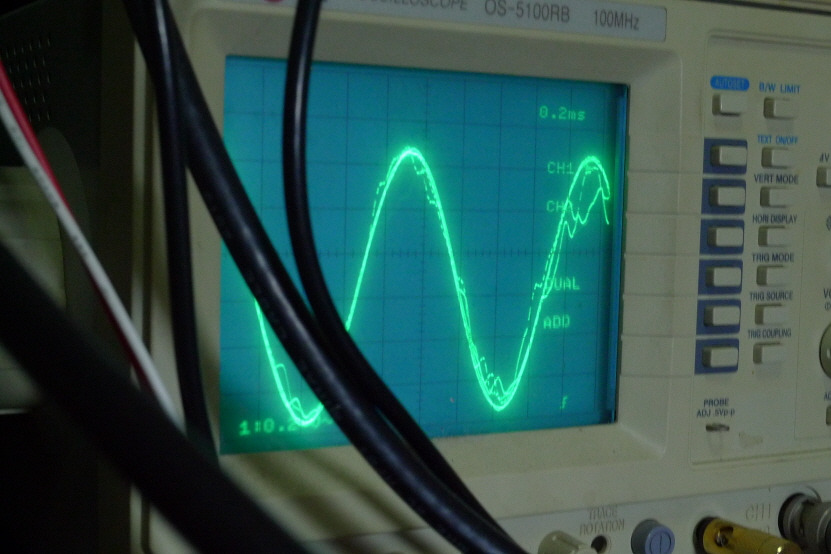

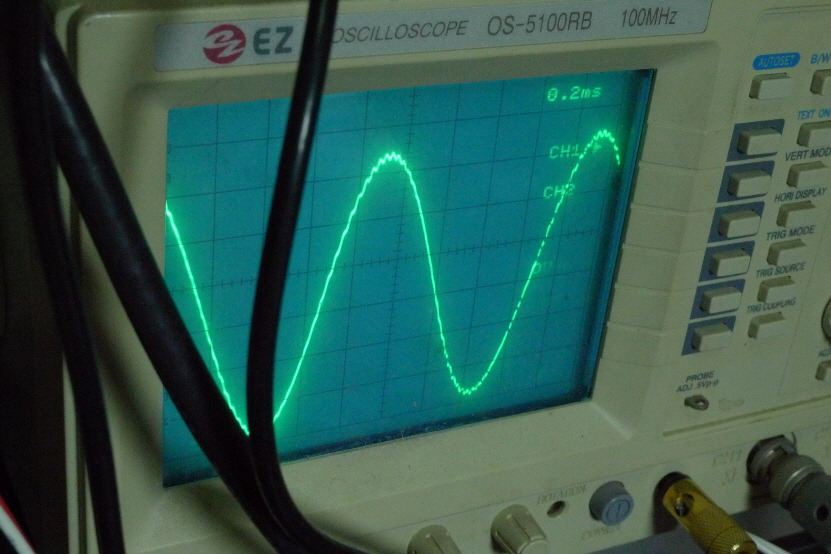

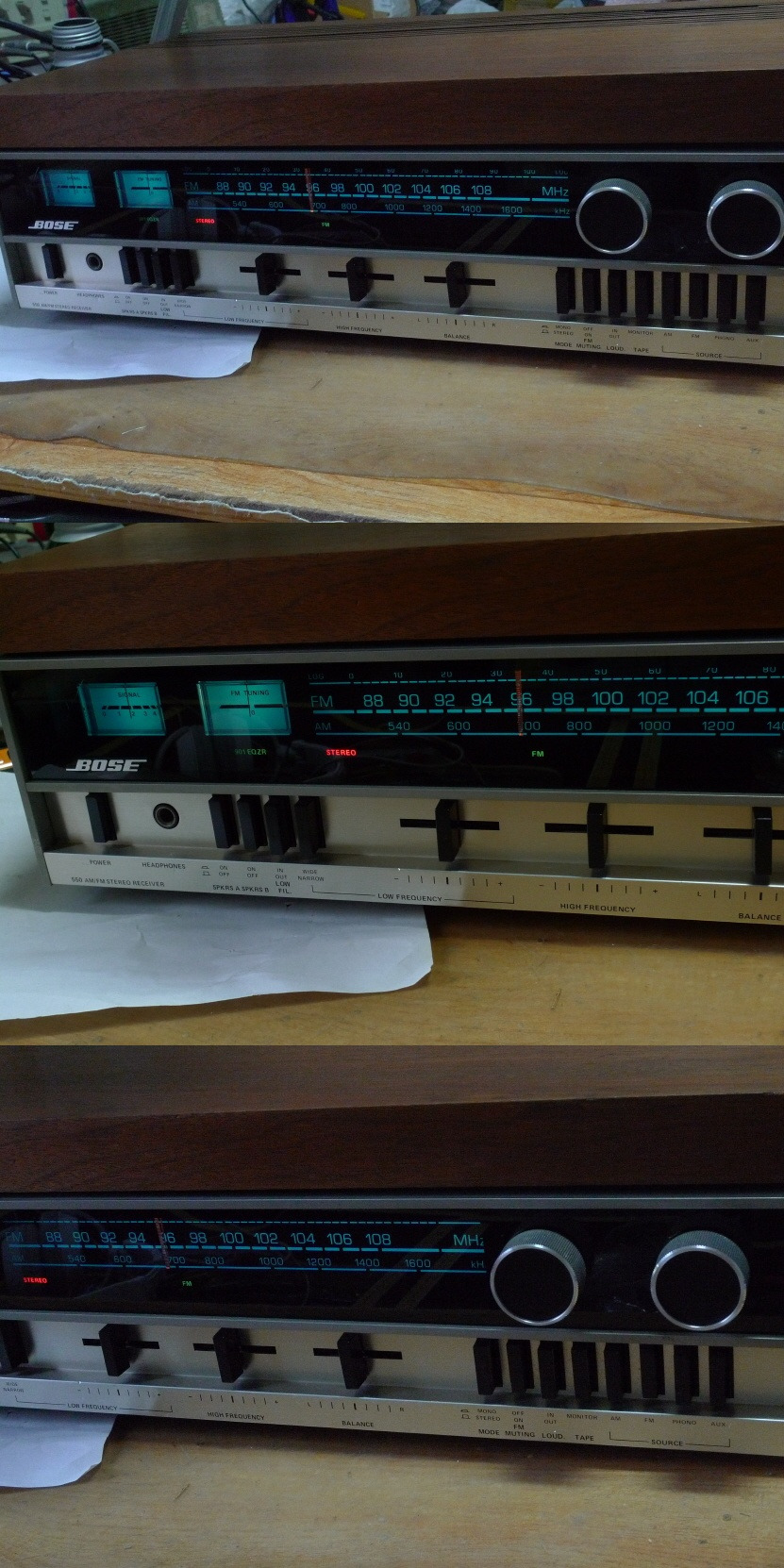

튜닝 센터 스코프,왜율계로 최적화.
왜율이 좀 높은데 출력단 로우 패스 필터 감쇠도가 떨어져 스테레오 부가 신호 잔류가 높아 그럽니다.
그러나 가청 주파수 이상에 찌그러지는 왜율이 아니여서 청감상으로는 괜찮습니다.

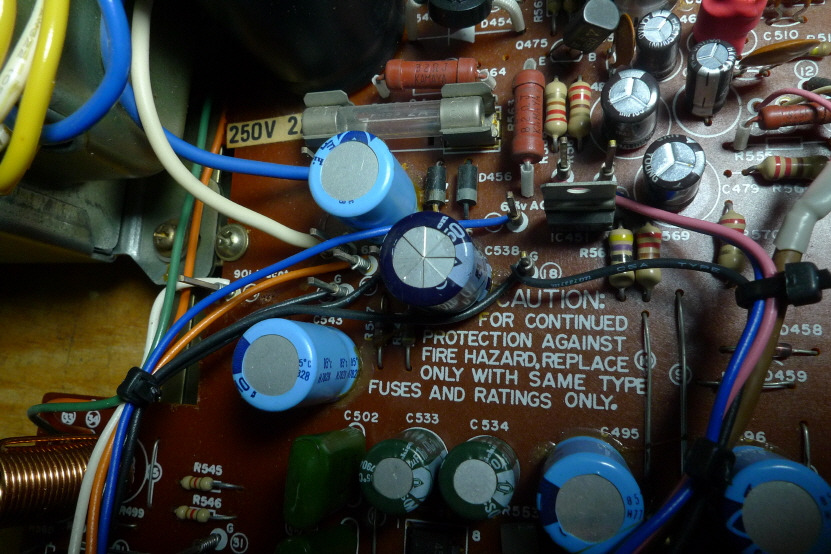

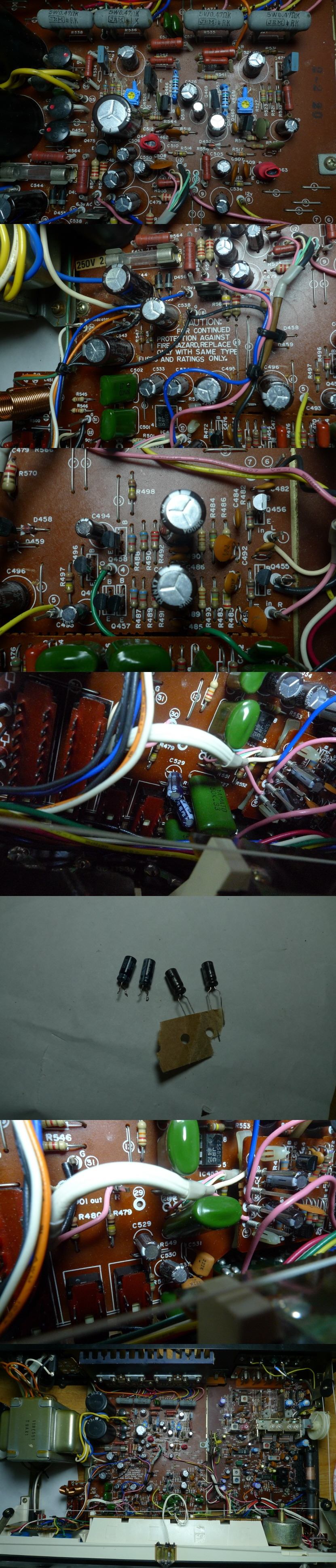

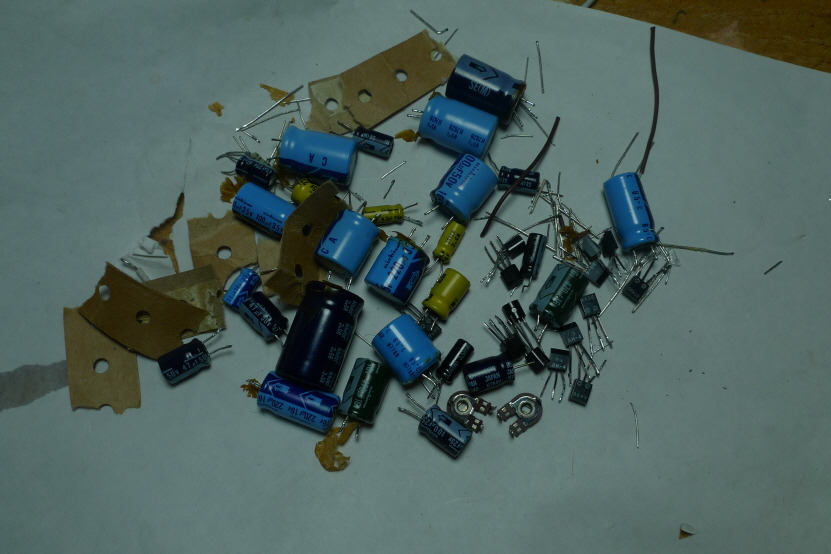

앰프 쪽 전해 케페시터 모두 리캡,전원 회로는 대형 케페시터 빼고 모두 리캡.
*그외 튜너부 작업 내역.
-로우,하이엔드,RF 트래킹,90-106MHZ,RF 게인 동일.
-스테레오 왜율 1KHZ 좌우 0.78% 이하 까지 얻음.
-스테레오 분리도 1KHZ 좌우 39-40DB 이상.나쁜 쪽에 주고 받음.
작업비는 10만원 청구드립니다.
잘 사용하시고 혹 문제있으면 말씀주세요.
