늘 감사히 도와주시는데 작업이 늦어져 죄송합니다...
이 앰프는 처음 보는 앰프인데 그시절에 수출용을 내수로 돌렸던 6065 시리즈와 비슷한 앰프 같습니다.
정류 다이오드 용량도 매우 크고 6065 처럼 입력 소스마다 OPA 버퍼가 달린 고성능 구성입니다.
다이렉트 프리 앰프 지원도 되고 크기는 작지만 고급 앰프입니다.
단지 6065 시리즈와 다른 점은 파워 앰프 입력 소자가 FET가 아니고 일반 BJT TR 입니다.
톤 앰프,다이렉트 앰프 OPA IC를 버브라운 2604,2228로 교환해드렸습니다.

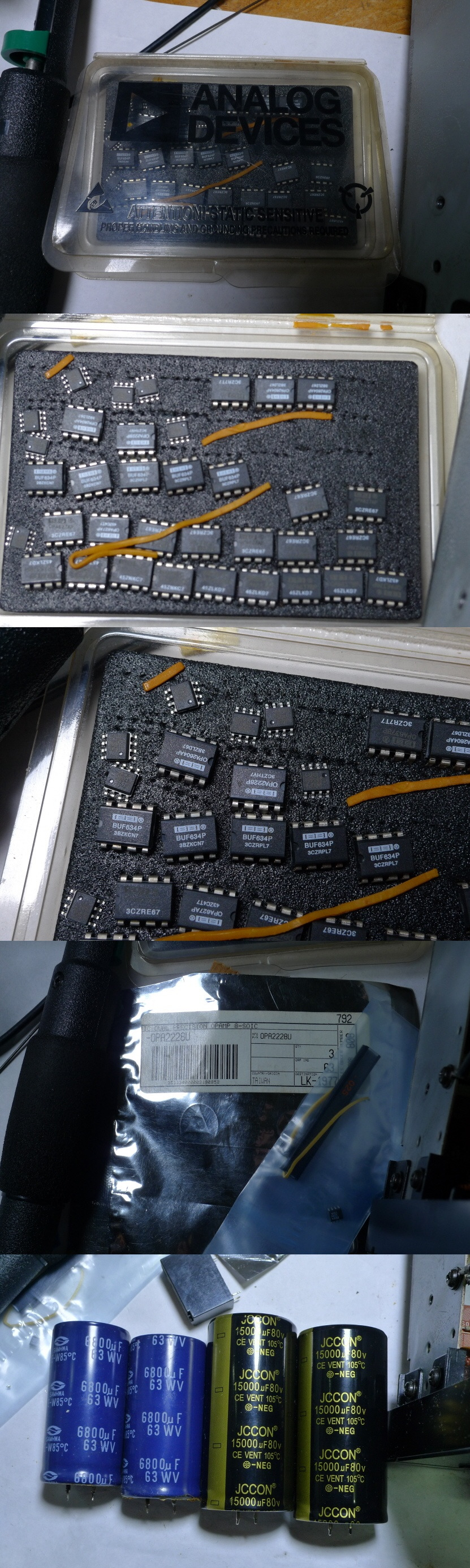

오래전에 손님께서 감사히 주신 것인데 듀얼 타입은 다 쓰고 SMD 타입도 뒤져봤는데 2개? 남은 것 같고
없는줄 알았던 일반 딮 타입이 2개 있어서 이것으로 교환해드렸습니다.
OPA IC들은 짝퉁이 너무 많은데 디지키 마우저에서 사지 않으면 풀백퍼 짝퉁입니다.

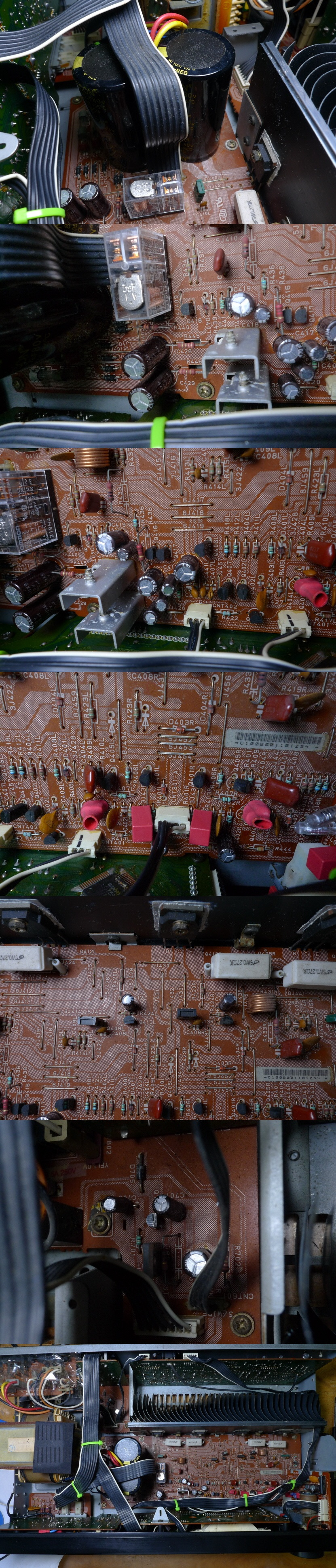

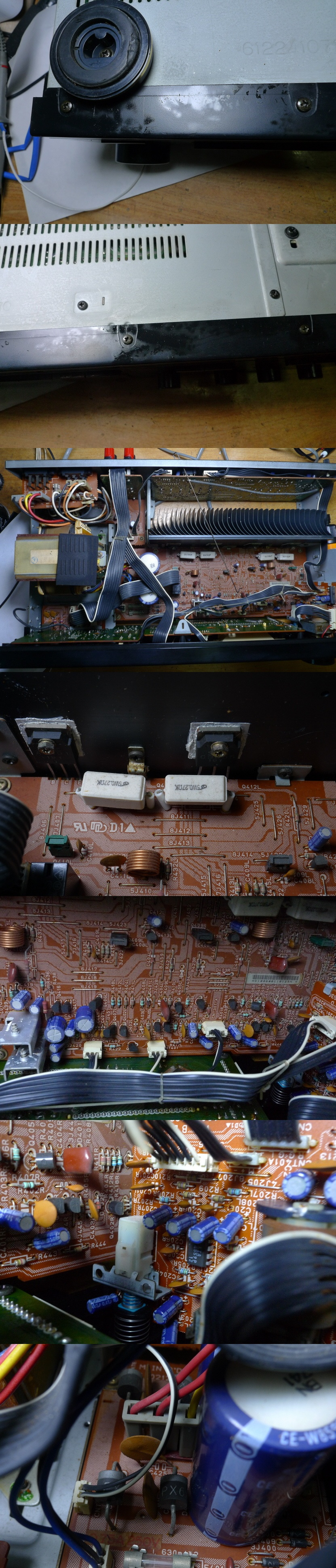

파워 케페시터 출고시 6,800UF를 15,000UF로 증량 교환.

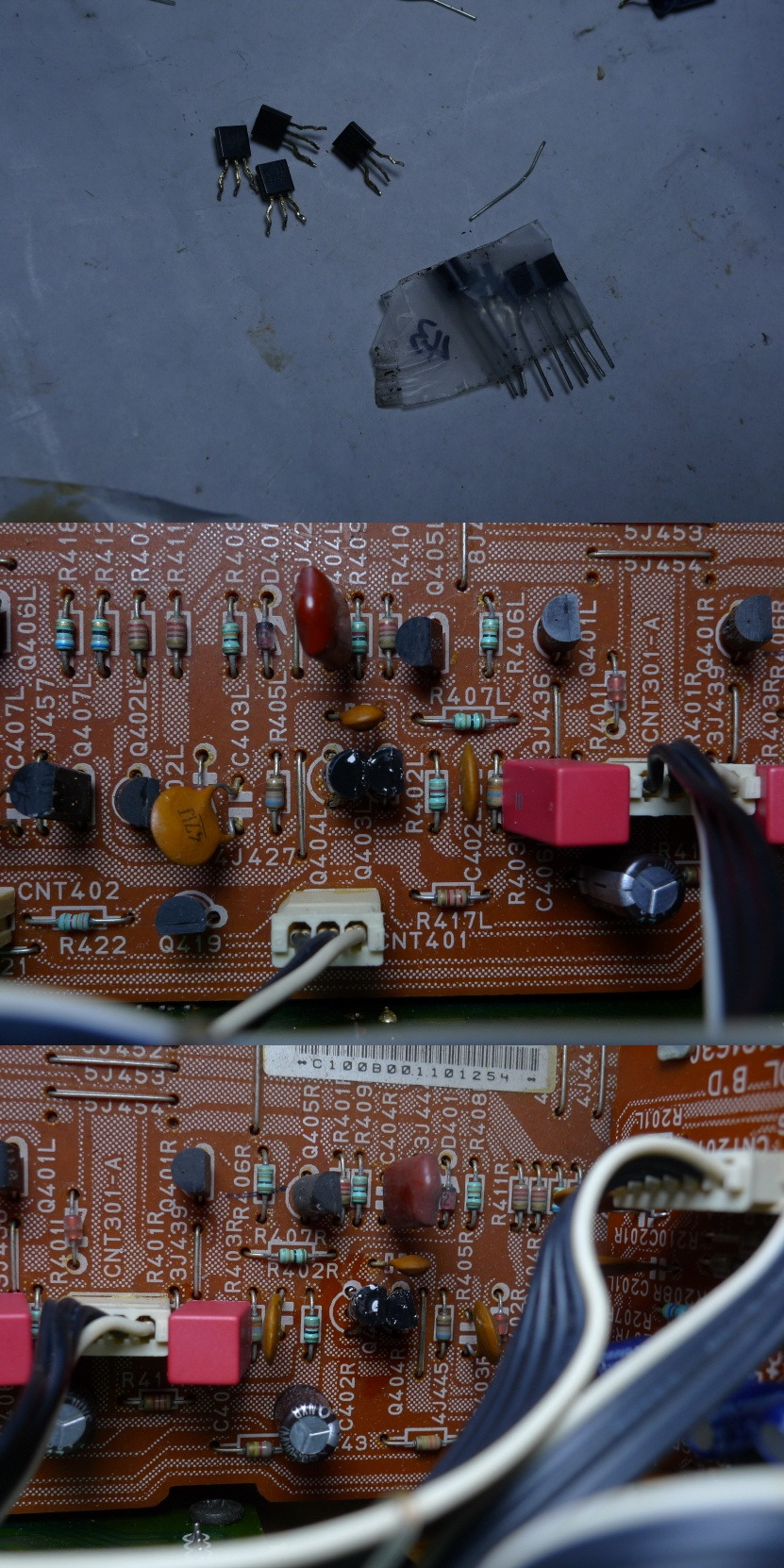

파워 앰프 초단 차동 회로 TR 4개를 전류 증폭율 선별한 TR로 교환,온도 변화에 상보하게끔 에폭시로 접착,
수축 튜브로 열결합 해두었습니다.

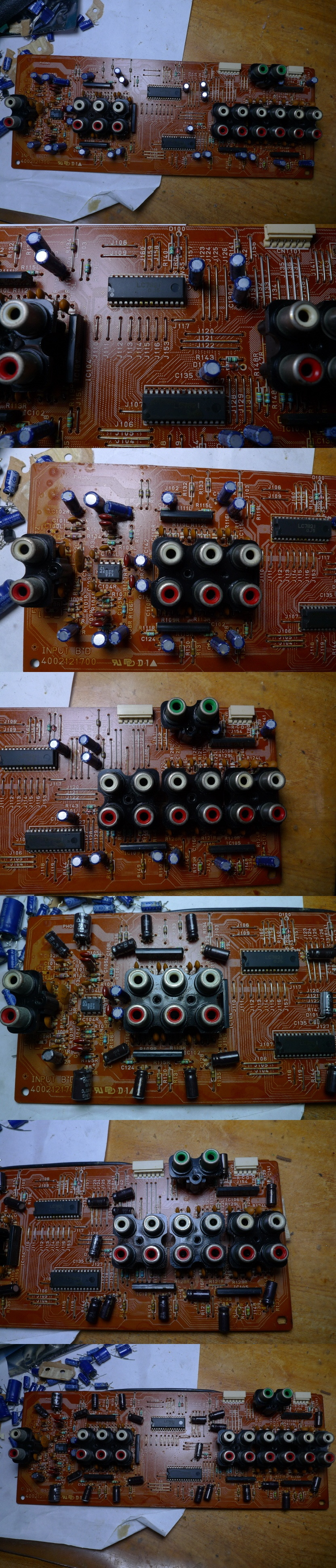

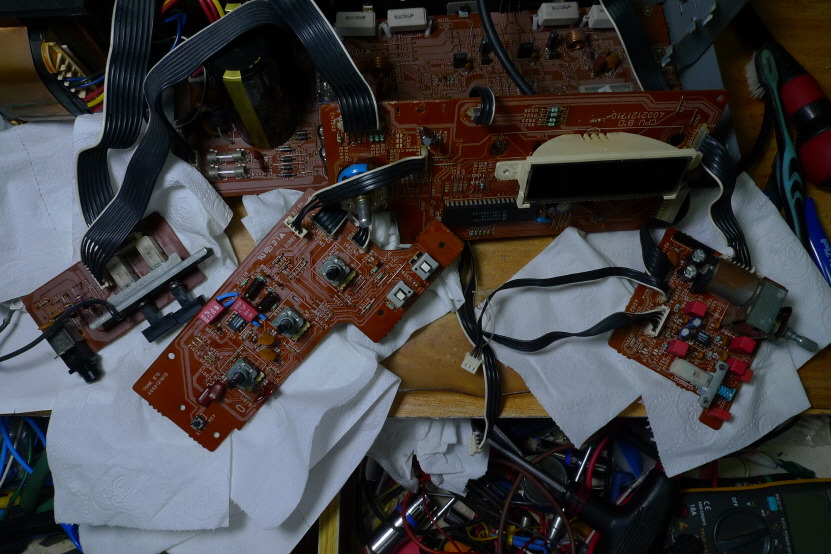

뒷면 실렉터,버퍼 앰프,포노 앰프 기판인데 6065와 거의 같습니다.
전자식 셀렉터 IC를 쓰고 소스마다 OPA 버퍼가 달려 있어서 입력 단자부터 앰프 쪽 입력 까지
임피던스가 매우 낮아져 잡음이 없고 고주파 손실이 없게 됩니다.
모두 리캡.

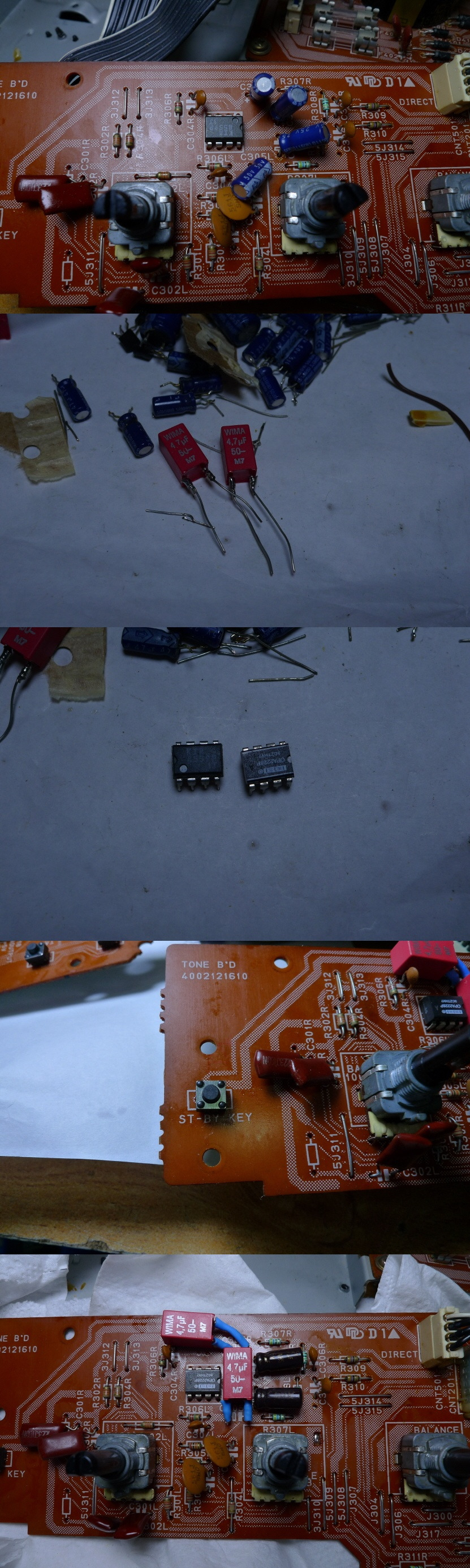

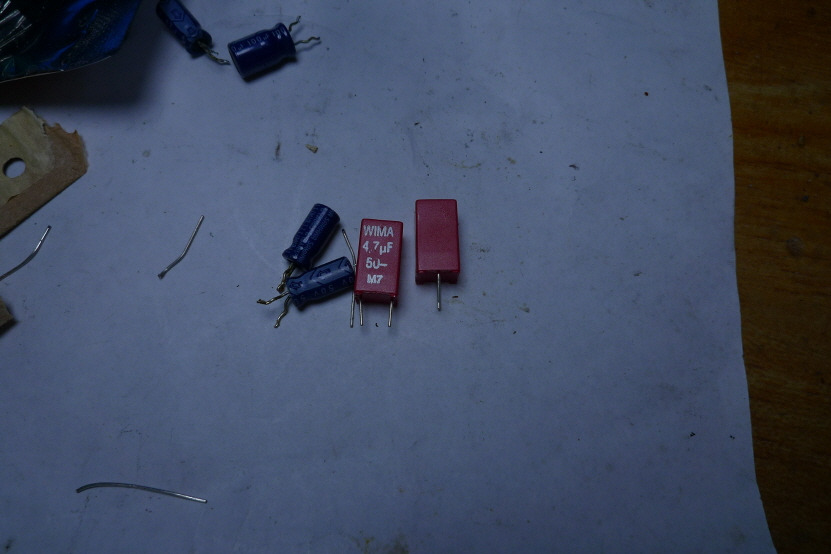

톤 앰프 리캡,OPA 교환,커플링은 비마 필름으로 교환.

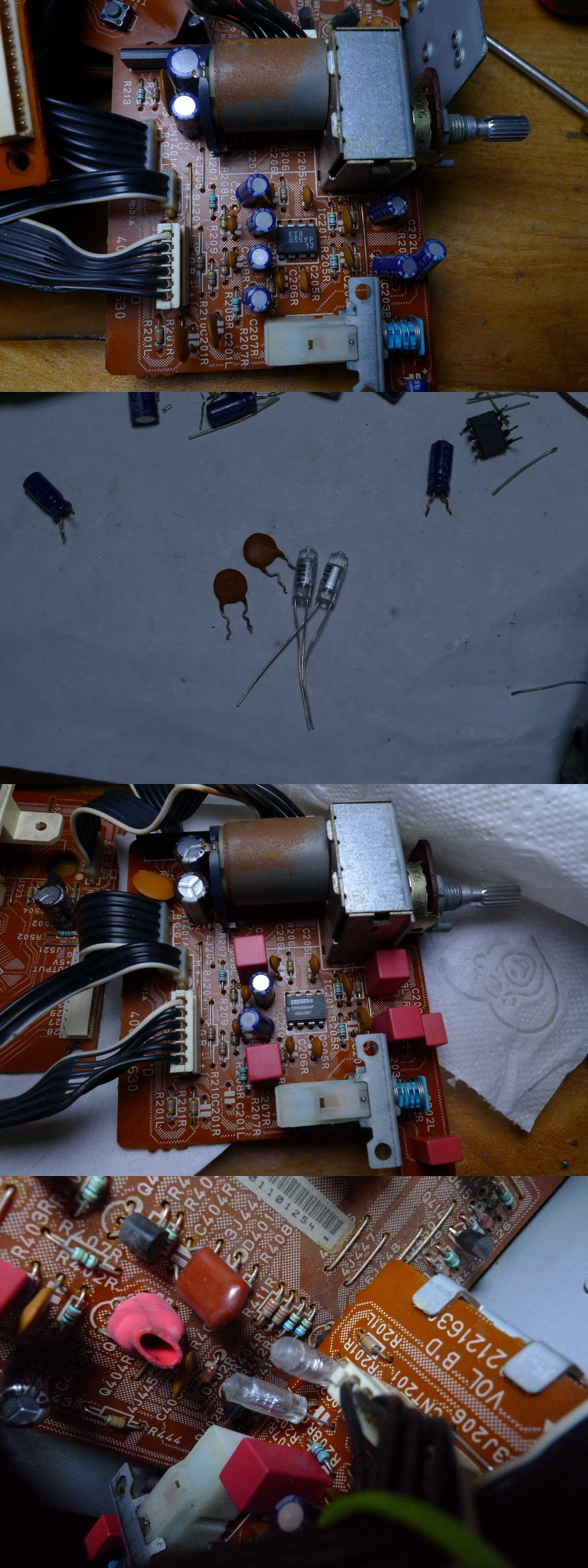

다이렉트 앰프 리캡,OPA 교환,라우드니스 고음용 케페시터를 특성 좋은 스티롤로 교환.

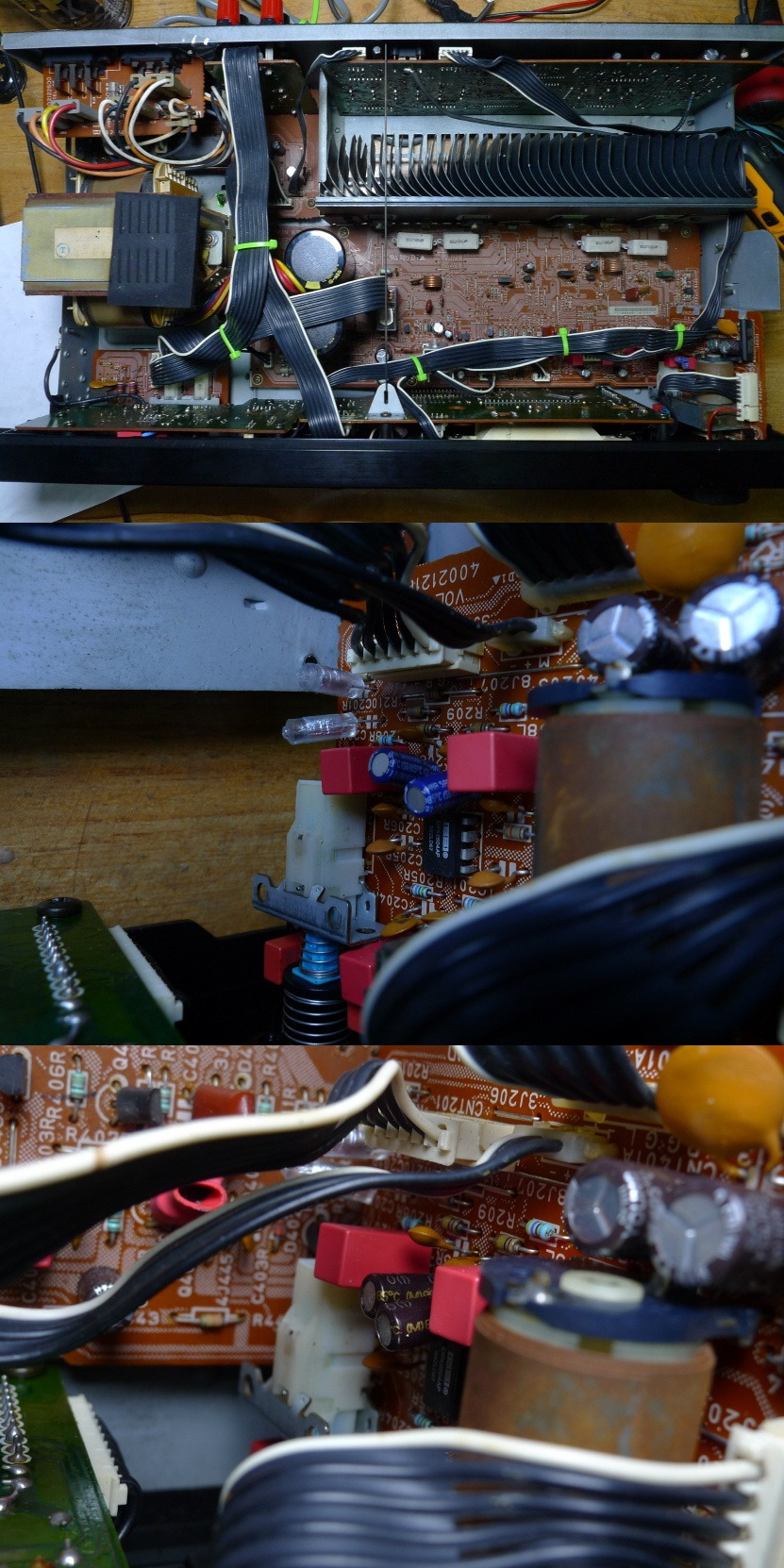

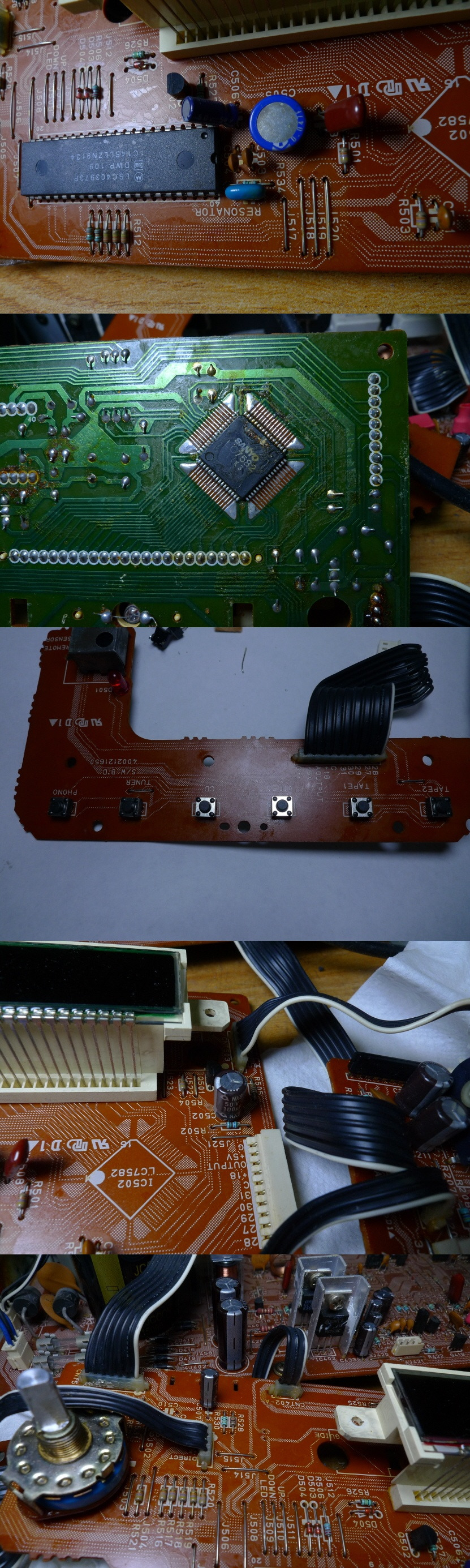

사진을 보시면 기판 중간에 전원 바이페스용 케페시터 2개가 교환하지 않고 그대로인데 정신이 없습니다.
뒤늦게 확인해서 다시 포장 박스를 열어 교환 해두었습니다.
마이컴 백업용 케페시터는 교환하다가 혹시 마이컴 버그가 날까봐 그냥 두었습니다.
요즘 하는 일마다 예감이 안좋아서 자칫 버그나면 점프도 안되고 아예 기기가 못쓰게 됩니다.
그외 케페시터는 교환,텍트 스위치들 모두 교환.
컨트롤류 세척.톤 컨트롤,밸런스 컨트롤 잡음은 더이상 개선이 안되네요.
그외 모두 리캡,릴레이 교환.

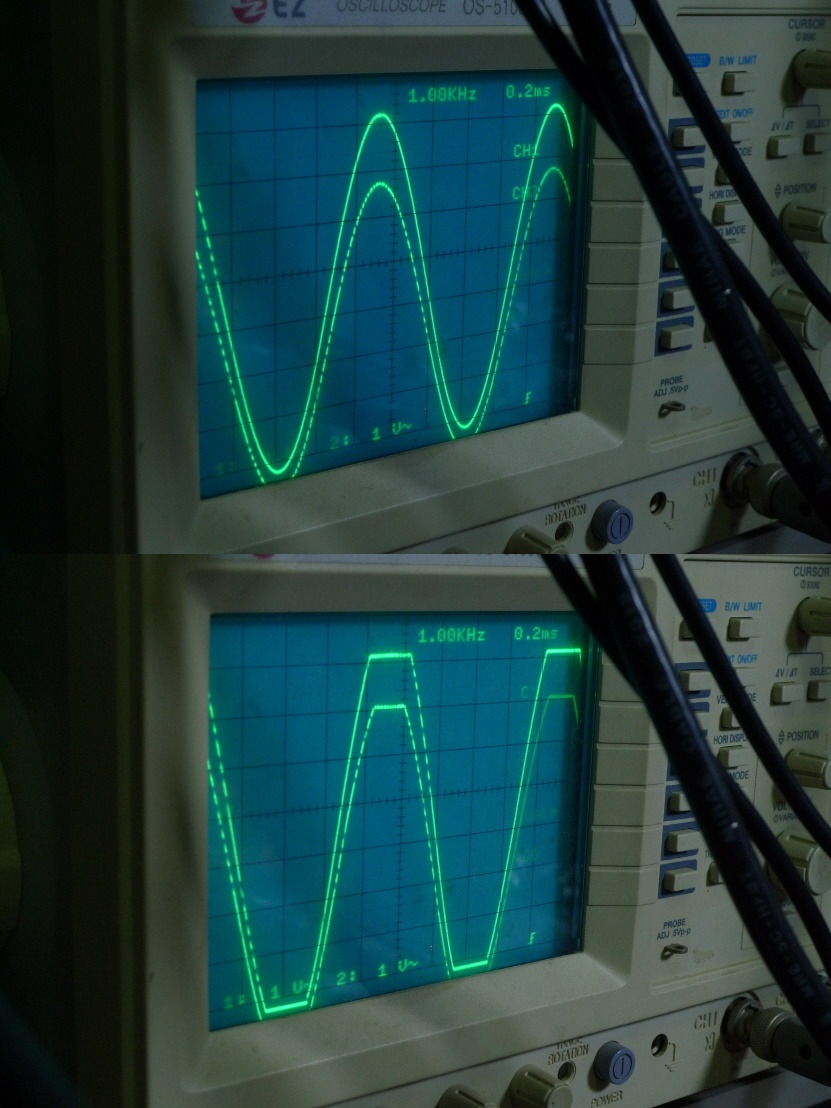

8옴 부하,1KHZ 최고 출력,클립 파형 잘 나옵니다.

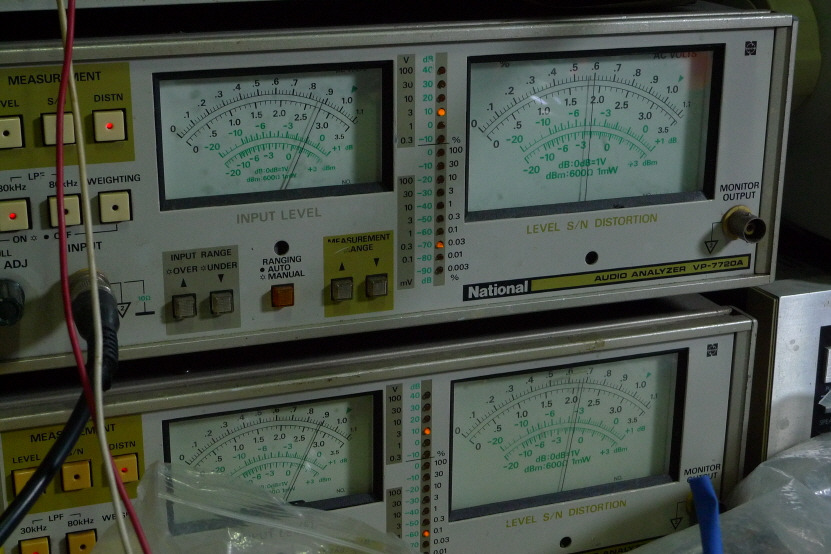

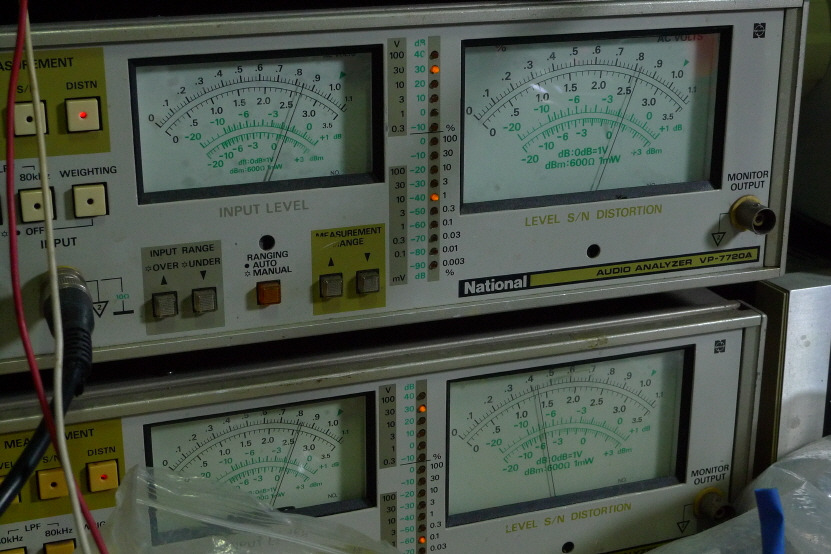

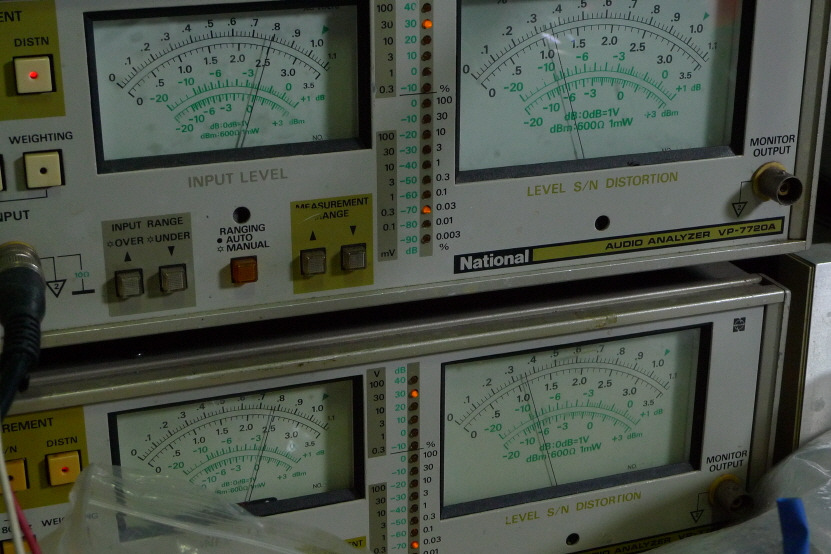

1KHZ 왜율 0.003% 이하 저왜율 시그널 입력,8옴 부하,약 1왓트시 왜율 좌채널 0.02% 이하,우채널 0.07% 이하.
양채널 동시 구동,1KHZ 왜율 1% 최고 출력 약 90왓트 전후.
앰프는 작지만 상당히 고출력 입니다.
약 80왓트시 1KHZ 왜율 0.012% 이하.

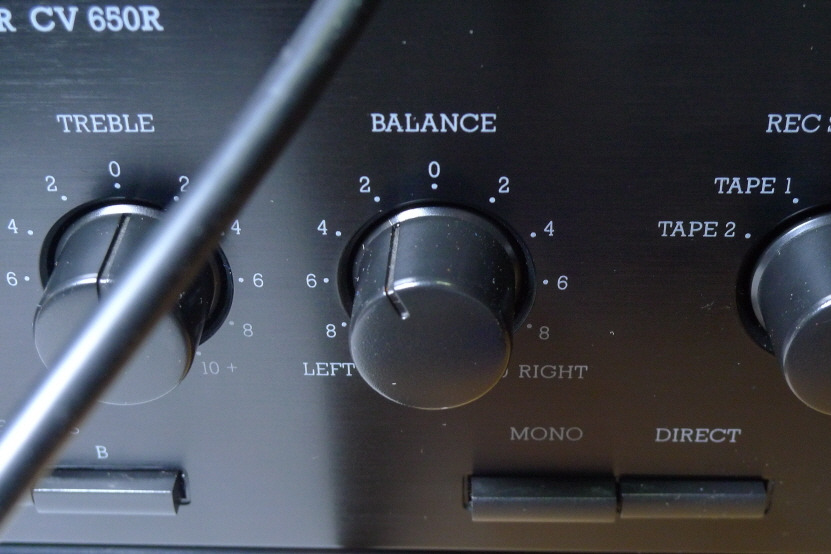

볼륨,밸런스 가변 저항 오차로 밸런스가 대략 사진의 위치 쯤에서 맞습니다.

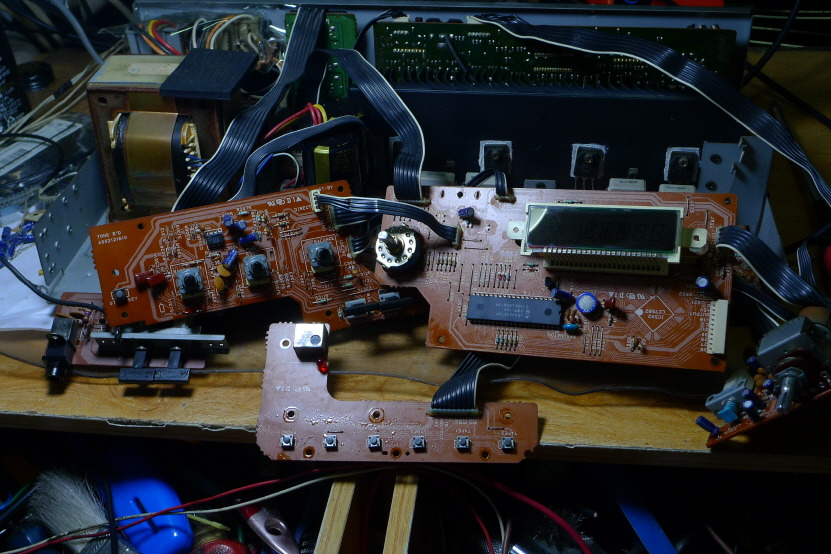

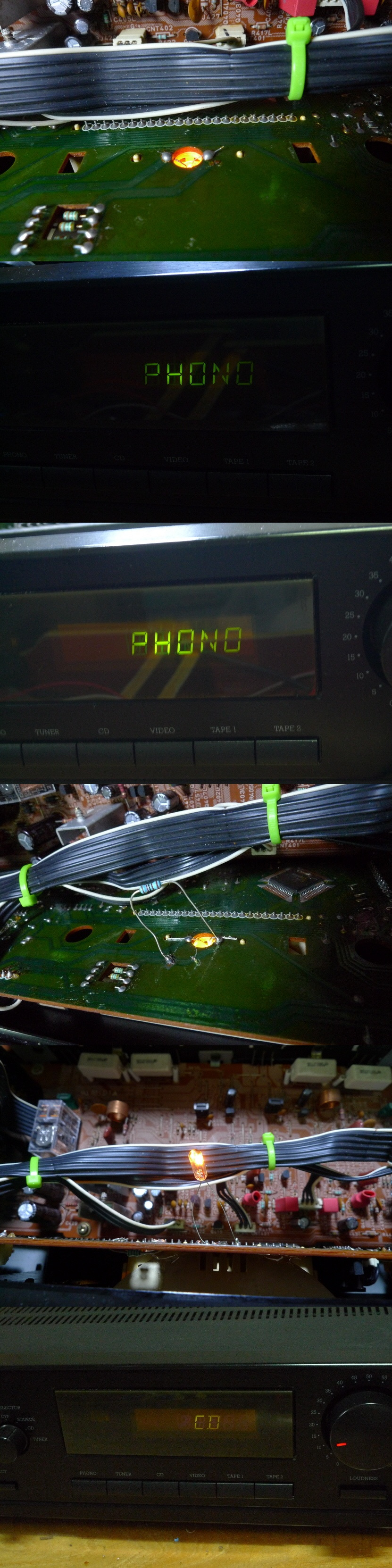

액정 조명을 LED로 바꿔볼까 했는데 빛이 확산되지 않아서 일반 전구로 교환했습니다.

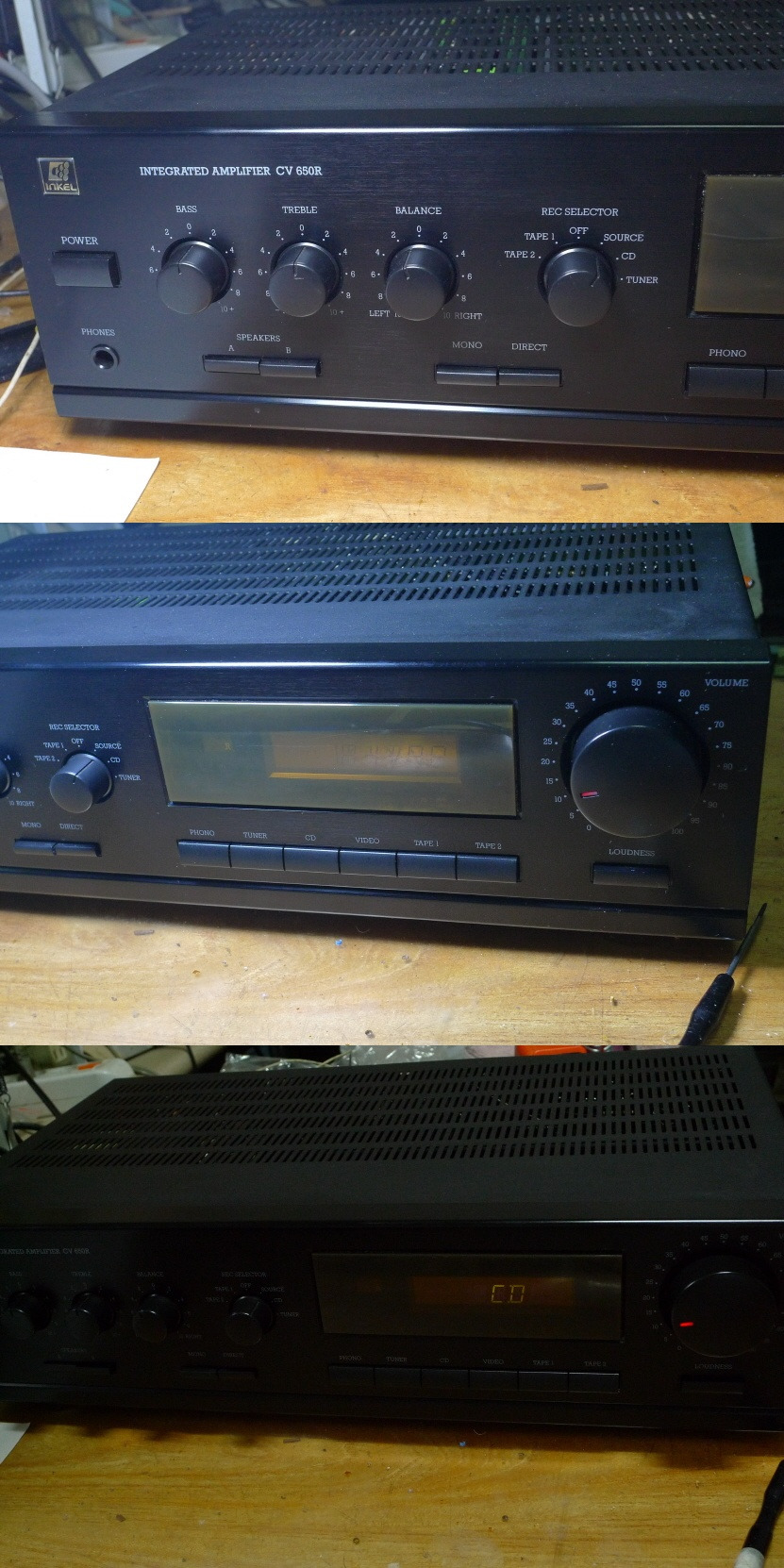

조명이 원래 좀 어둡고 단촐하네요.옆에서 비추어 보면 다이렉트 글씨가 보이는데 삭제되었는지
다이렉트 스위치를 눌러도 점등이 없네요.

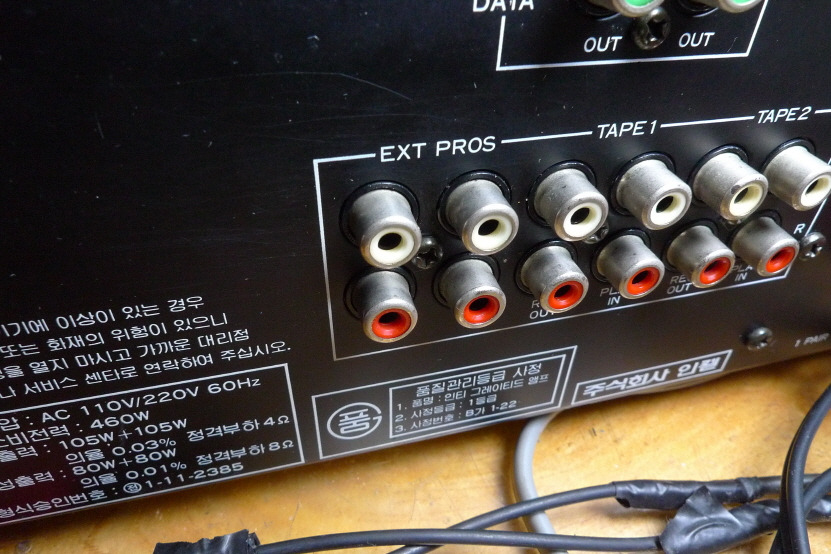

뒷면에 외부 단자,EXT PROS 단자 끼리 인터선으로 연결해주어야 소리가 납니다.
출고시 점퍼가 끼워져 있는데 대부분 업자들이 빼먹고 팝니다.
이채희님 께서는 익히 아시겠습니다만 지인 분 앰프이셔서 혹시 말씀드립니다.
흰색은 흰색,빨간색은 빨간색 끼리,가로로 인터선을 연결해주셔야 합니다.
잘 사용하시고 혹시 문제있으면 다시 보내주세요.
늘 감사히 살펴주시는데 작업비를 말씀안드렸는데 30만원이나 또 보내주셨네요.
우체국 택배가 창이 안열려서 열리는데로 접수해서 보내드리겠습니다.
감사합니다.
