라이노세로스 HUD용 CAN 변환기

[돌퓨터[김원준]]

얼마전 http://cafe.daum.net/playwithcar/7MdY/32 <- 여기에 '라이노세로스 비틀' 이라는

OBD 타입 HUD의 전원부를 개조하는 글을 올렸었습니다.

그런데 이 HUD는 OBD방식을 사용하기 때문에 최고 속도를 255까지 밖에 표시하지 못한다는 문제가 있습니다.

OBD 프로토콜에서 속도를 1바이트로 표시 하기 때문에 1 바이트로는 0~255까지 밖에 표시할 수가 없기 때문입니다.

하긴 속도 255가 부족한 사람이 얼마나 될까요? ^^

그런데...이 HUD는 OBD 타입이 아닌 '일반형' 제품이 또 있더군요.

저도 몰랐었는데... 인피니티 동호회 회원분께서 일반형 HUD를 제게 보내셨습니다. ㅠㅠ

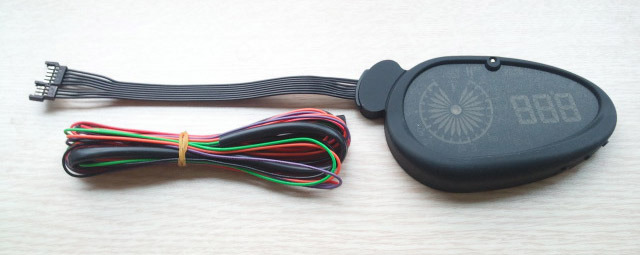

위 사진 처럼 생겨서... 배선을 차량의 신호선에 연결해서 사용하게 되어 있습니다.

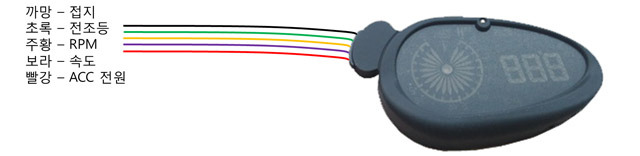

5개의 선을 차량의 신호선에 연결해야되는데... 쉬운 작업은 아니죠.

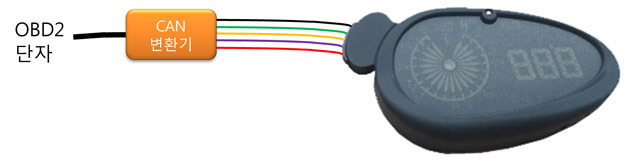

그래서 위 그림 처럼 OBD 단자에 연결하는 CAN변환기를 만들기로 했습니다.

OBD단자에 있는 CAN 신호를 통해 속도, RPM, 전조등 신호를 만들어서

HUD에 제공해 주는 모듈이죠.

WARP~~~

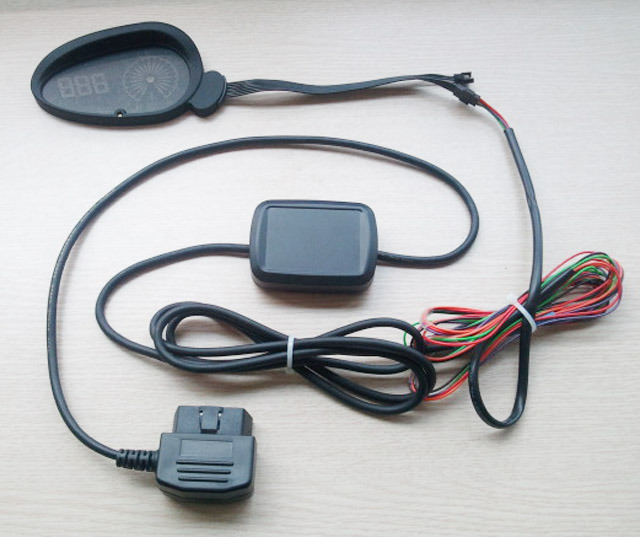

만들어 졌습니다. ^^

가운데 둥글둥글하게 생긴 네모 상자가 CAN 변환기 입니다.

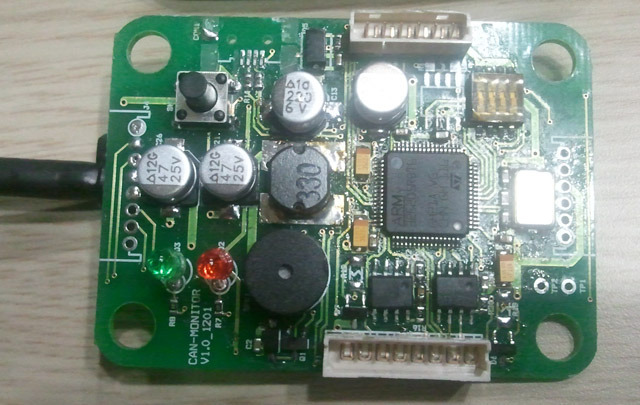

내부에는 이렇게 생긴 회로가 들어 있어요.

사실 다른용도로 쓰려고 만들었던 회로인데...

부품 몇개 바꾸고 프로그램 다시 짜서 개조한거죠.

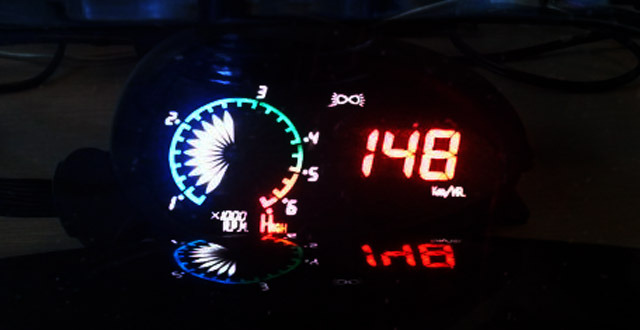

차에가서 시험하기 전에, 전에 만들어둔 ECU Simulator에 연결해서 작동시켜봤습니다.

아주 이쁘게 잘 나오는 군요. 속도, RPM, 전조등 표시... 모두 잘 동작합니다.

일반형도 속도 제한이 있나해서... 속도를 높여 봤더니....

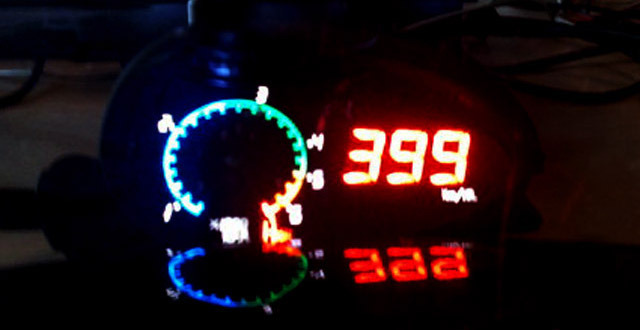

399km/h까지 나옵니다. 평소에 귀찮아서 400km/h 이상은 잘 안달리는 편이니까 ㅋㅋ

이정도면 충분하죠.

OBD단자에 꽂고 HUD를 대시보드에 잘 고정시키기만 하면 설치는 끝입니다.

차량 시동을 끄면 HUD 전원도 꺼지고, 속도 제한도 없으니 꽤 괜찮은 HUD가 된것 같네요

다 만들어서, 보내주신 회원분께 다시 보내드렸습니다. 잘 사용하고 계시겠죠?

이제 저도 없으니... '팔아라~', '만들어내라~' 이런말씀은 하지 말아주세요~ ㅠㅠ

[쪼쪼호야]

G37S입니다ㅠㅠ두대는 같지 않나요??

[돌퓨터[김원준]]

지금 접속해 계신가 보네요^^
G35와 G37은 거의 일치하는데요...
헤드라이트만 표시안되고 나머지 기능은 이상이 없나요?
헤드라이트 기능은 헤드라이트가 켜졌을때 HUD에 전조등 표시가 켜지는 기능이고,
밝기가 변하거나 하는 기능은 없습니다.

G35와 G37의 헤드라이트 표시 CAN 코드가 다르거나,
HUD와 CAN 변환기 사이의 케이블에서 헤드라이트 신호선이 끊어진 경우일 것 같습니다.
단순 접촉 불량일수도 있으나, HUD쪽 커넥터를 뺐다가 다시 끼워 보시기 바랍니다.

[쪼쪼호야]

네 장착중입니다ㅋㅋ일단헤드라이트 표시가 안되구요ㅜㅜ크루져 걸고 달리면 속도에 변화가 심합니다 예를들어 100에 크루져 걸고 달리면 속도가 100으로 수장이 아니라 120까지 나타났다 100이하로 나타 합니다ㅠㅠ한번씩 말도 안되는 속도로 떨어 지기고 합니다 100으로 달리는데 50으로 표기 되었다가 좀있음 100으로 나타 나고 그래요ㅠㅠ

[돌퓨터[김원준]]

원래 그런증상은 없었는데요... ㅠㅠ
뭔가 이상이 있는것 같습니다. 제게 보내주시면 고쳐 드릴께요~~
쪽지로 주소 알려드릴께요~

[쪼쪼호야]

네ㅠㅠ역시 신퓨터님은 제게는 신이 십니다!!!!
