제가 알고 있는 NX6 레이어창 기능에 대하여 적어보겠습니다.
모델링 상태에서 Ctrl - L 버튼을 누르면 창이 뜹니다.
물론,
|
Toolbar |
Utilities → Layer Settings |
|
Menu |
Format → Layer Settings |
에서도 찾을 수 있죠.
1. work layer은 현재 레이어를 말하고요,

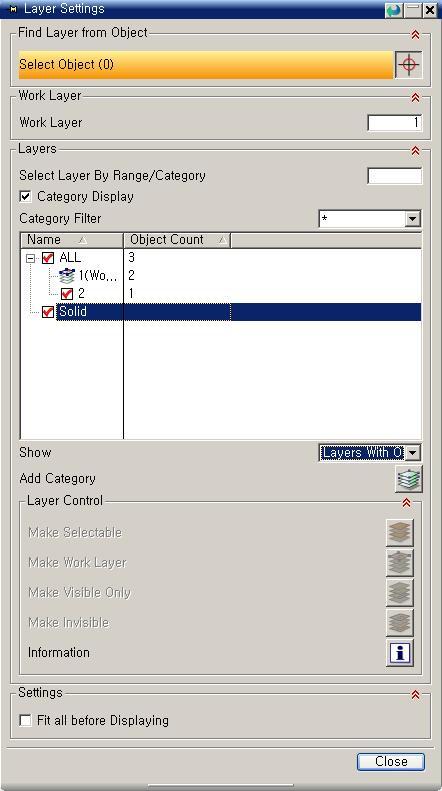

2. Category Display를 체크하면 위의 그림과 같이 ALL 이라는 것과, 자신이 생성한 카테고리(여기서는 SOLID)이름이 뜹니다.
3. SHOW는 어떤 상태의 레이어를 보여 줄까를 말하고요,
4. ADD CATEGORY는 카테고리를 추가할 수 있고요,
5. FIT ALL BEFORE DISPLAYING는 레이어를 변경했을 때 화면에 딱 맞게하는 (FIT) 기능이 같이 되는 유무를 말합니다.
6. LAYER CONTROL 부분은 해당 레이어를 마우스로 눌러서 충분히 기능을 다 할 수 있기에 따로 빌요 없을 것 같습니다.
* 카테고리 추가하기

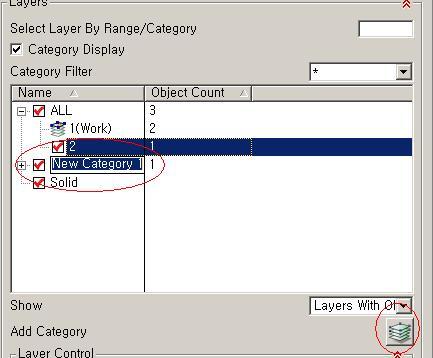

그냥 단순히 ADD CATEGORY를 누르면 위와 같이 카테고리가 생기고요,
기존의 카테고리 이름을 바꾸려면, 카테고리 클릭후 F2 번키 눌러도 됩니다.
* 카테고리에 해당 레이어 넣기

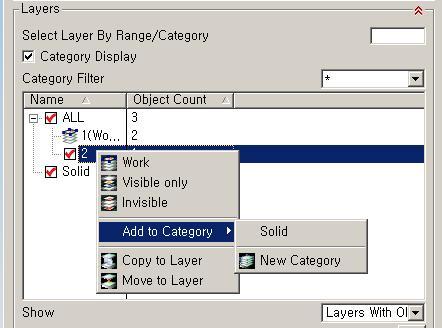

원하는 레이어에 오른쪽 마우스 버튼을 누르면, 아래와 같은 기능을 쓸 수 있습니다.
(1) WORK : 현재 레이어를 워크레이어로 설정
(2) VISIBLE ONLY : 보이게 만들기
(3) INVISIBLE : 안보이게 만들기
(4) ADD TO CATEGORY : 특정 카테고리에 넣거나, 카테고리를 새로 생성하여 넣기
(5) COPY TO LAYER : 레이어 카피
(6) MOVE TO LAYER : 레이어 이동
참고로, 레이어를 더블클릭하면, WORK 레이어로 설정이 되며,
체크를 하면 VISIBLE, 체크풀면 INVISIBLE이 되죠.
컨트롤키나, 쉬프트키를 사용하여 여러 레이어를 고른후에 앞의 체크를 켜거나 끄면 같이 적용이 되고요,
ALL 앞에 있는 체크박스를 켜거나 끄면 전체 레이어에 적용이 됩니다.
이미 알고 있는 내용이라면 어쩔 수 없고요, 조금이라도 도움이 되셨길 바랍니다.
