Re:각구 마루 전개 부탁드립니다.

[스마트핑거]

두께의 절반으로 구해서 작업했어요

각 절곡선마다 각도는 정확히 알수는 없지만  비슷한 각도 값은 360도 나누기 등분수 하면 엇비슷 하게 나올거에요

전개 형식은 업체 입맛에 맞게 수정하시기 바라구요

행여 맞지 않는 부분이 생긴다면  쪽지나 답글 바랍니다

저도 어디가 맞지 않는지 알아야  다음에 누군가를 도울 때 실수를 덜 하겠지요^^

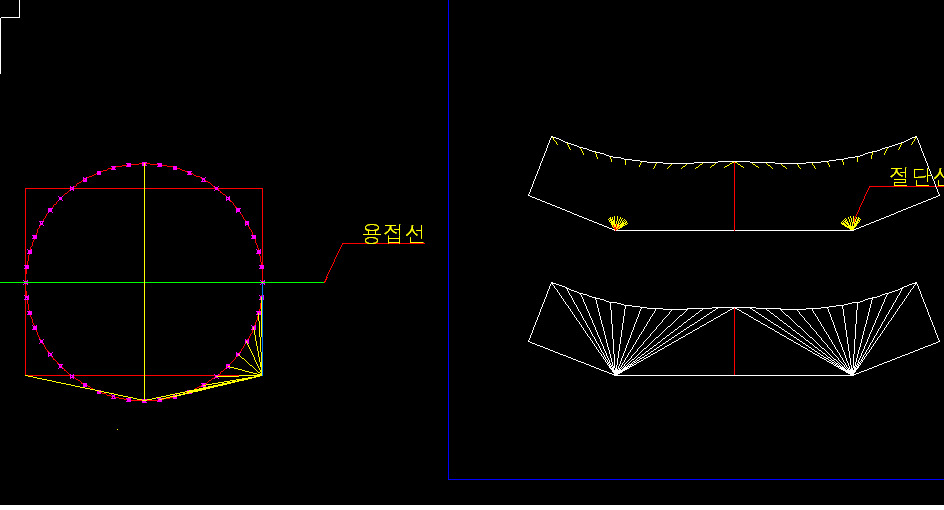

각구마루450-355-450-120H.dwg

첨부파일첨부된 파일이 2개 있습니다.

• jpg 파일 1.jpg 다운로드
• etc 파일 각구마루450-355-450-120H.dwg 다운로드

[윤학선(양산)]

감사합니다. 각구마루는 항상 헷갈렸는데... 내공이 부족한 모양입니다. 급했는데... 감사합니다.
수고하세요..

[스마트핑거]

^^
