안녕하세요? 솔리드엣지 입니다.

SIEMENS 3D CAD Solid Edge 기반 Sheet Metal 전문 프로그램(자동전개) AutoFlat의 2번째 버젼에 대해 소개 드립니다.

Ver.1 기능

- 어셈블리 상태에서 전체 판금형상 자동전개

- 두깨/재질별 전개도 자동 생성(오토캐드 포멧)

- 생성된 도면을 두께/재질별 다품1도 처리

Ver.2 기능

- Ver.1 기능 +

- 연신율 입력으로 자동 '중립계수' 적용기능

- 타CAD data를 솔리드엣지 판금형상 포멧인 .psm으로 자동 변환

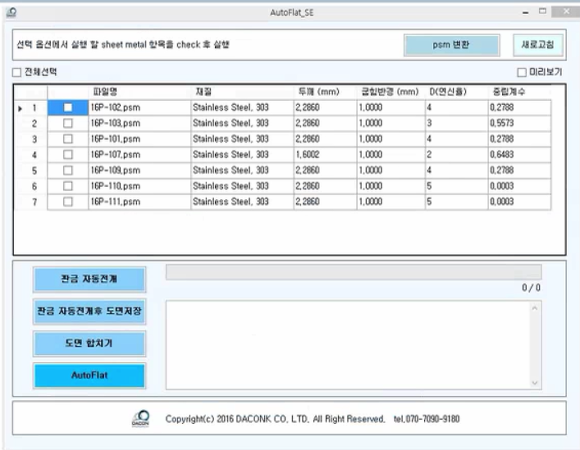

아래 그림은 Auto Flat의 인터페이스 입니다.

전에도 강조 했지만, 2D 설계시 가장 문제는 '인적오류'에 의한 '불량발생' 입니다.

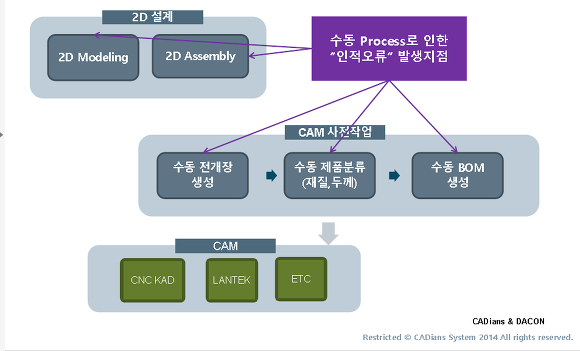

아래 표와 같이 2D 설계시에는 CAM(자동)을 제외한 모든 공정에서 '인적오류'의 위험이 도사리고 있습니다.

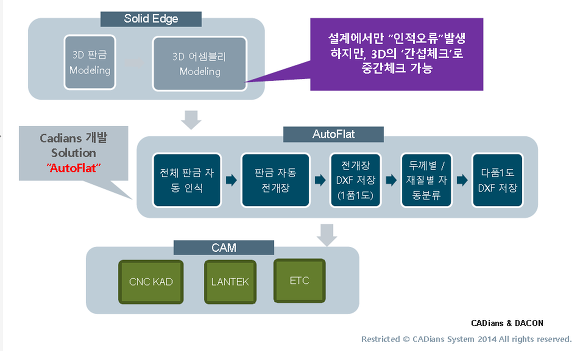

하지만, 3D를 사용 시 아래 표와 같이, 오류지점이 사라지게 됩니다. 설계 지점에서 오류의 위험이 있으나, 3D 시각화 와 '간섭체크'기능으로 오류를 먼저 판단하고 제거 할 수 있습니다.

3D 설계 자체가 시간이 많이 걸리고, 배우기 어렵다라고 생각 하시지만,

솔리드엣지의

1. '동기식 기술'을 활용(직관적인 3D 설계)

2. 2D 도면을 3D상의 스케치로 활용하는 'Create 3D' 기능

3. 엣지를 제외한 타 3D CAD로 도면을 받았을 경우, 기존에는 재 설계 해야 했지만 Auto Flat에 'psm변환'기능으로 "타 CAD 데이터 재활용'

을 사용한다면 결코 3D 설계가 시간이 오래걸리고, 어렵다는 생각을 하지 않게 될 것입니다.

판금웨비나 영상 중, Auto Flat 부분만 따로 편집하여 올려 봅니다.

방문 DEMO 신청
https://cadians.com:41201/bbs/write.php?bo_table=board102

[SolidEdge(부천시)]

ㅎㅎ 이런것도 있습니다. 많이 좋아졌죠 ㅎㅎ

[대마(인천시)]

참 세상 점점 좋아지네요. 이런류의 프로그램들은 종종 있긴하던데...완성도가 좀 있는 듯 합니다. 편리함도 좋은거 같고요. 개인적으로는 도입하고 싶네요. 사용해 보진 않았지만, 일부 상세한 부분 수정이나, 업체 절곡기 및 작업방식에 따라서, 분리하고 따로 뜯어 내야하는 정도는 안될거 같지만...시간 단축이라는 매리트가 큰 듯 합니다. 실제 캠을 씌워 바로 작업하는것은 어렵더라도..견적용으로 사용할때 유용할꺼 같고, 중간 절차들을 어느정도 줄여줄수 있을 듯 합니다. 굉장이 좋아 보여요.

[SolidEdge(부천시)]

좋은평가 해주셔서 대단히 감사 드립니다.
해당 프로그램은 엣지만 사용중 이시라면 테스트 버젼을 드릴 수 있으니, 언제든 문의 주십시요~! 답글이 늦어져 죄송합니다.

[김정훈]

배우고 싶다

[곽문철]

프로그램 가격은 얼마 정도 하나요?
금방 배울수 있나요?
