[기출문제[MD]]25md09

[시미트리]

안녕하세요

1.

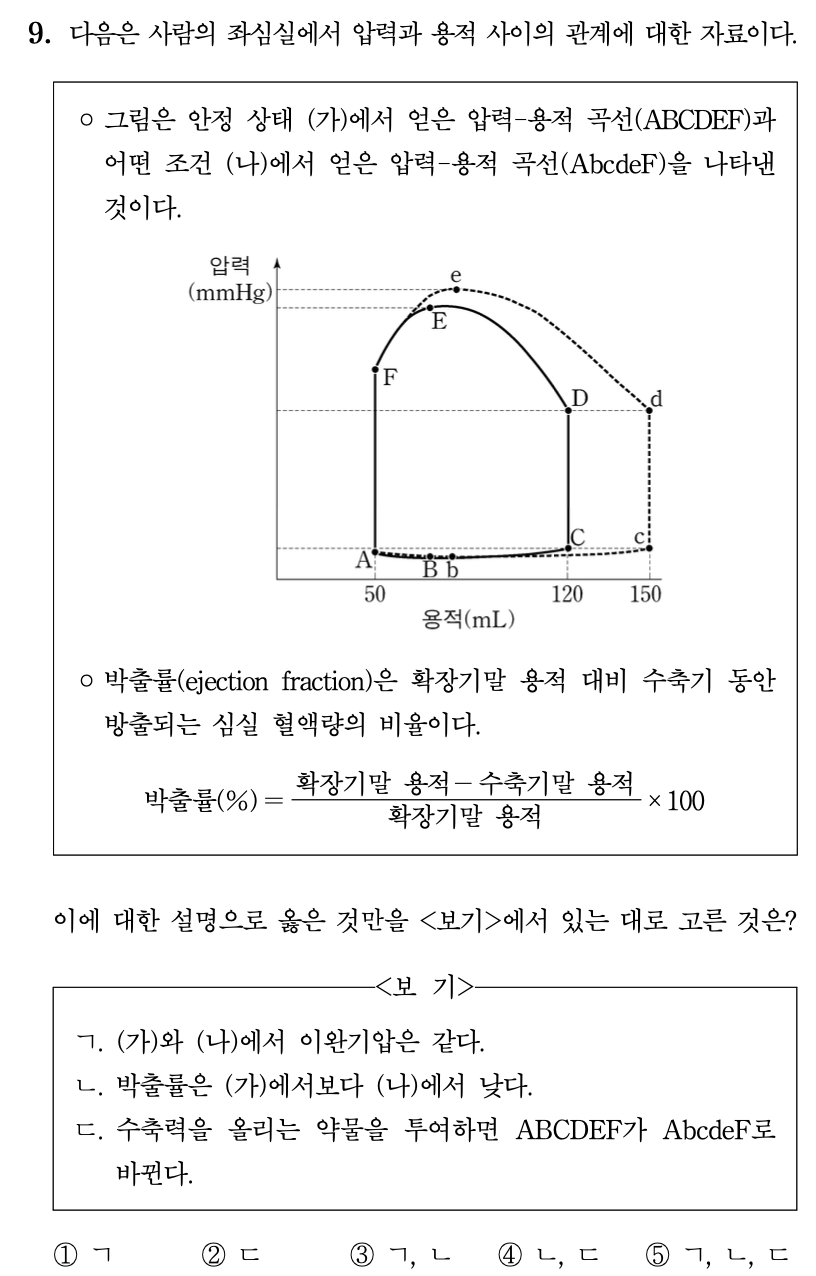

PV 그래프 중

ABCDEF(실선 그래프)에서

확장기말 용적 = C의 x좌표

수축기말 용적 = F의 x 좌표

이완기압 = C의 y좌표

수축기압 = F의 y좌표

가 맞나요?

2.

A-C 이완구간

C-D 등용적성 수축구간

D-E 수축구간

F-A 등용적성 이완구간

이고,

E-F는 수축구간으로 봐야하나요?

3.

수축기와 이완기로 이분법으로 나눈다면

C-D-E-F를 수축기

F-A-C를 이완기로 보는 게 맞나요?

감사합니다.

[kary100]

1. 이완기 말의 압력 = C의 y좌표
수축기 말의 압력 = F의 y좌표 입니다.
2. D-F 수축구간
입니다.
3. 네 그렇습니다.

[천우신조]

답변 잘 해 주셨습니다
