전열교환기(total heat exchanger 全熱交換機)
電熱이 아니고, 현열과 잠열(엔탈피)을 모두 회수하는 폐열회수장치입니다
환기를 실행할 때 실내의 열을 놓치지 않고 그 열을 외부로부터의 급기로 옮겨 실내로 되돌아오게 하는 열교환기를 말한다. 석면, 알루미늄, 나일론 등을 벌집 모양으로 적충한 구조를 한 것으로, 회전식(그림)과 정지식(직교류식 열교환기)이 있다. 회전식은 환기의 통로에서 벌집 모양의 적층부에 싸여진 열이 회전해서 외기 통로로 이송되어 열회수가 이루어진다. 외기와 배기, 급기와 환기의 각 통로는 각각 중앙부 수평으로 설치된 칸막이판에 의해 상하로 나누어진다. 석면에 흡습제를 포함시키면 제습도 할 수 있으므로, 전열을 교환할 수 있다. 일반적으로 70% 정도의 열교환율을 얻을 수 있다.

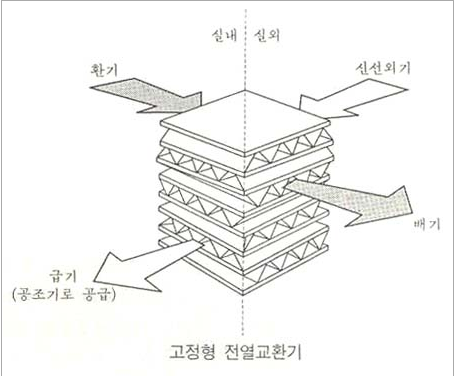

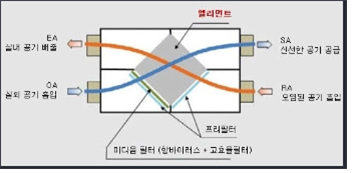

1. 고정형

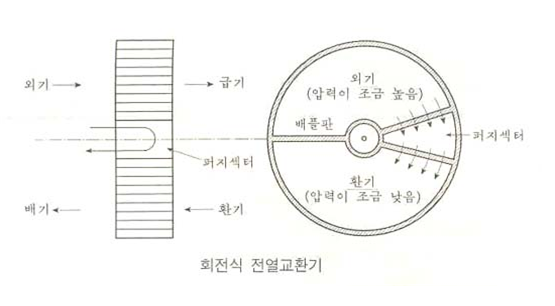

2. 회전형
3.설치시 주의사항

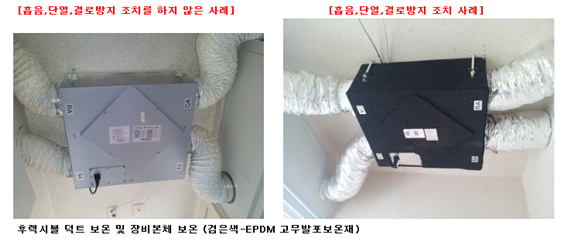

1) 결로방지대책

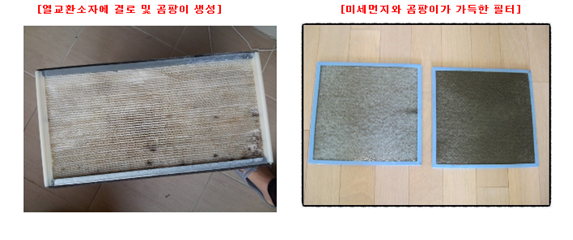

2)소자의 결로발생과 교환주기의 설정

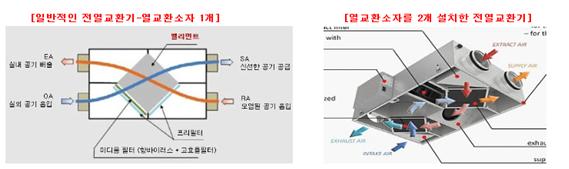

3) 고효율기자재선정
4) 팬 정압에 따른 용량 저하 문제
아파트에 전열교환기를 설치하고도 잘 모르고 있는 입주자도 많고 용량이 제대로 나오는지 검사해 보는 사람도 거의 없다보니 잘 파악이 되지 않는 부분 중의 하나가 가장 기본적인 용량 부분이다.

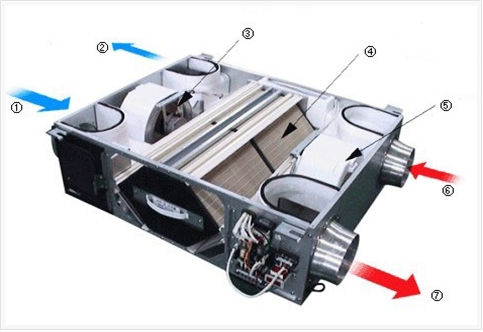

시중에 나오는 제품의 상당부분이 좌측에 있는 것과 같이 시로코팬을 적용한 제품인데 이것의 단점은 설계 정압 이상 정압이 걸리면 풍량이 급격히 감소한다는 것이다. 그렇다고 처음부터 정압을 높게 잡아 팬을 선정하게 되면 그만큼 시끄럽게 되어 또한 민원의 대상이 되기 때문에 가능한 정압을 여유 없게 선정하게 된다. 그러다 보니 실제 덕트 길이가 길어지거나 필터가 조금이라고 막혀 정압이 상승하면 유량이 급격히 감소하게 되어 제 용량이 나오지를 않는다. 백워드 타입의 EC FAN을 사용하게 되면 이런 소음이나 정압 상승에 따른 급격한 용량 감소를 어느 정도 해결 가능하나 팬 가격이 몇배 올라가게 되기 때문에 단가가 무조건 싸야 수주가 가능한 현실상 이런 제대로 된 제품을 만들어도 시장에서 팔리기가 어려운 실정이다.
5. 아파트에 설치하는 이유(결론)
개별식에어컨이나 온돌난방시(공조방식이 아닌 경우)에는 신선외기를 실내로 유입할수 없는 단점을 보완하기 위해 외기를 도입해야하므로 외기도입시 뺏기는 엔탈피를 회수하는 폐열회수의 목적입니다.
