지진이나 다른 재해로 대규모 정전이 일어나고 기지국들이 다운되면 핸드폰은 무용지물이 됩니다.
또 핸드폰이 안되는 산간, 바다 등 오지 지역에서도 제한적인 통신방법은 무전기뿐 입니다.
국내 생활무선국은 0.5W 로 상태가 매우 좋은 상황에서 수키로(5Km) 정도이고 도심에서는
통상 수백 미터 정도에 불과 합니다. 건물내로 들어가면 더 짧아 집니다.
아마추어 무선용(HAM) 무전기는 보통 출력이 3~5W 대이고 통달거리가 더 깁니다.
정식으로 허가받고, 콜사인을 받고 이용 하려면 시험없이 교육만 받으면 되는 아마추어무선 4급자격증을
따면되고, 10W 이하의 무전기를 등록해서 사용 가능 합니다.
제가 아는한 무전기의 개인 소지는 불법이 아닙니다.
그리고 개인 사용 목적으로 1대는 통관이 됩니다.
예전에는 콜사인이 있어야 해외에서 주문을 받아주기도 했고, 수입면장이나 허가증등이
있어야 등록이 가능 했지만, 2004년도엔가 법 개정으로 그런 제한이 없어 졌습니다.
외국에서 파는 아마추어 무선용 무전기(HAM) 는 요건만 되면 국내에도 등록 가능 합니다.
단, 형식 승인이 안된 무전기를 쇼핑몰 등 공개적으로 판매하면 법에 저촉 될수 있습니다.
또, 악의적으로 통신 방해를 한다던가, 도청등의 목적으로 사용해서는 안되는건 당연한
이야기 입니다. 쇠고랑 찹니다.
----------------------------------------------------------------------------------------------------------------
본론으로 들어가서 가성비가 좋다고 하는 바오펭의 무전기는 종류가 매우 많습니다.
국산 HAM MYT-9800 이 16만원대, 생활무전기도 고가 모델은 10만원이 넘는데
바오펭의 대표 모델인 UV-5R, UV-82 은 직구가 3만원대 ~ 5만원대 에 구입할수 있습니다.
국내 생활무전기의 대다수는 중국에서 만들고, MYT-9800 도 중국 LINTON LT-9800 을
국내 형식 등록한 모델 이라고 합니다. 일본산도 들어오는데 있는데 아마도 일본산도 공장은 중국에있을 겁니다.
바오펭의 무전기들에 대한 검색을 한 자료를 정리 해봤습니다.
이 글은 바오펭의 많은 종류중에 일종의 선택 가이드를 만드는게 목적 입니다.
현재 실물은 3만원대에 직구한 UV-5RB 만 가지고 있고, 인터넷 검색에 의한거라 내용이
틀릴 수도 있겠습니다.
먼저 CHIRP 사이트에 나오는 바오펭 무전기의 종류 입니다.
붉은색 글씨 부분이 검토할 주요 모델 입니다.
http://chirp.danplanet.com/projects/chirp/wiki/Home
Baofeng/Pofung
F-11
GT-3WP
UV-3R
UV-5R and variants (2 power levels)
UV-6
UV-6R
UV-82/82L/82X
Also includes the GT-5
UV-82C
UV-82HP/82DX/82HX (3 power levels)
Also includes the GT-5TP
UV-82WP
UV-B5/B6
Also includes the BF-V85
BF-666S/777S/888S
Also includes the GT-1
BF-A58
BF-F8HP (3 power levels)
Also includes the BF-F9V2+
Also includes the GT-3TP
Also includes the UV-5R PLUS
Also includes the UV-5RHP
Also includes the UV-5RTP
Also includes the UV-5R7W
-----------------------------------------------------------------------------
UV-5R 은 변종 모델이 많습니다.
997-S: Foscam Digital Technologies
B-580T
BF-E500S
BF-F8/BF-F8+
BF-F9
BF-UVB2 Plus
F-11: Import Communications
FF-12P
GT-3/GT3 MK2
RH5R: Rugged Radios
RT-5R/RT-5RV: Retevis
RT5 with 2 power levels: Retevis
UV-5R V2+
UV-5R+/UV-5R+Plus
UV-5R2
UV-5RA/UV-5RA+/UV-5RAX+
UV-5RAX (2M/1.25M)
UV-5RB
UV-5RC/UV-5RCX+
UV-5RCX (2M/1.25M)
UV-5RD
UV-5RE/UV-5RE Plus
UV-5RG
UV-5RK
UV-5RQ
UV-5RS
UV-5RT
UV-5RU
UV-5S
UV-5X
UV-E5/UV-E5 MK2: Vero Global Communication
ZT-V8/ZT-V8A/ZT-V8A+: ZASTONE
--------------------------------------------------------------------------------
가격대비로 많이 팔리고 저렴한 대표를 3개로 뽑아보면 UV-5R, UV-82, UV-3R+ PLUS, 입니다.
이 무전기들은 두개의 주파수를 동시에 감시하는 듀얼 워치, 그리고 비상상황에서 유용한
FM라디오, LED 후래쉬 기능을 가지고 있습니다.
FM 라디오는 수신이 잘되는 라디오에는 따라가지 못하지만 기본은 합니다.
랜턴 기능은 LED, 정확히는 발광다이오드 1개라 그다지 밝지는 않지만 주위를 식별하는
정도는 됩니다.
안테나는 모두 SMA female 타입 입니다.
안테나를 별도로 구입할때는 모델을 잘 보고 사야 합니다. SMA male 과 female 은
짹 모양이 반대 입니다.
간단히 보면 단자가 female 은 암컷 모양, male는 수컷 모양 입니다.
안타나가 SMA female 면 무전기 본체는 SMA male 이어야 안테나가 결합됩니다.
( YAESU 등 기종 들은 무전기가 SMA-female 입니다. )
듀얼워치를 간단히 설명하면 2개의 주파수 ( 또는 채널) 을 듣는 기능 입니다.
생활 무전기로 치면 1번 채널과 2번 채널에 동시에 대기 할 수 있습니다.
HAM 주파수로 보면 콜 주파수인 VHF 145.00 , UHF 433.00 두개를 감시 할수 있습니다.
UV-5R 계열과 UV-82 계열의 가장큰 차이는 UV-82는 듀얼 PTT 입니다.
UV-82 는 아래 위 두개의 PTT가 있습니다. 두개의 채널에 송 수신이 가능 하므로 무전기 2대의
효과를 냅니다. UV-82 가 UV-5R 보다 외형 크기가 조금더 큽니다.
UV-5R : 100 x 52 x 32 mm Weight: 250g（including battery, antenna）
UV-82 : 132 x 60 x 35 mm Weight: 238g (including battery, antenna)
UV-3R+ : 99 x 55 x 29 mm Weight:About 150 g
<< UV-5R >>

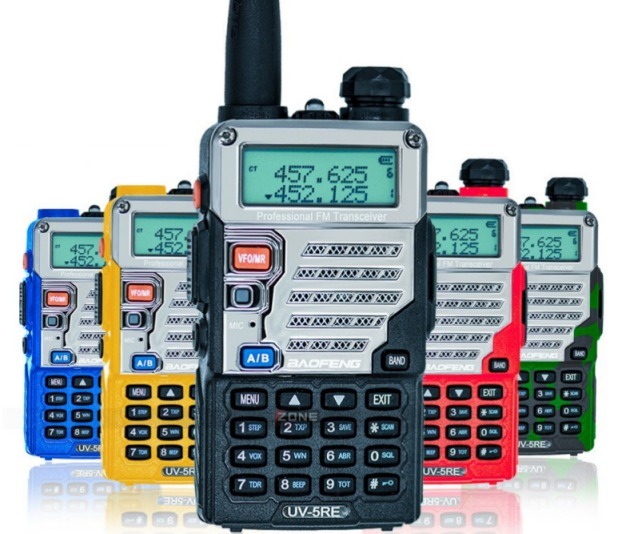

바오펭 무전기는 5가지 컬러로 나오는 모델들도 있습니다.

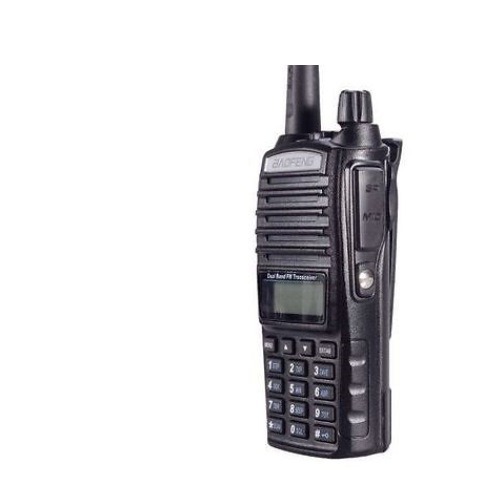

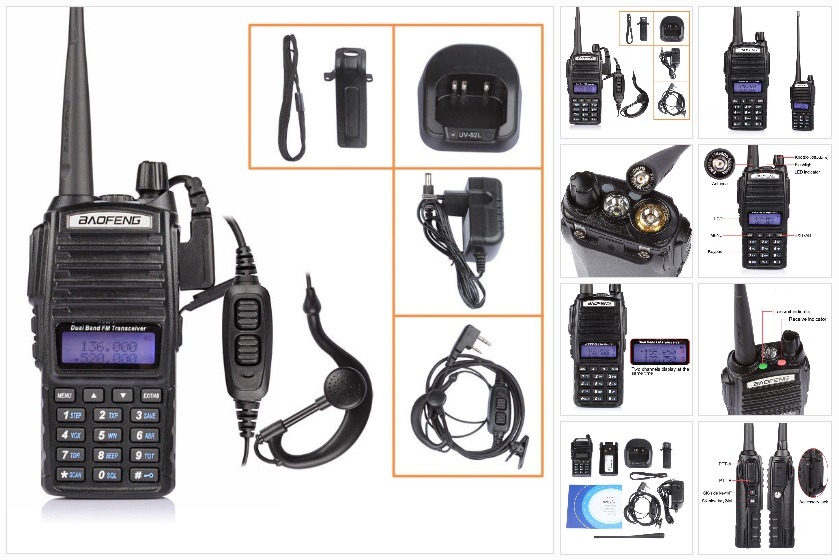

<< UV-82 >>
<< UV-3R+ >>
세 기종간 배터리는 호환되지 않습니다.
출력은 Low 에서 1W , High 에서 5W(4W) 2단계 이고
( 출력 표시는 제품 설명에 따라 다른데 1W 정도씩 차이가 납니다.)
끝에 TP 가 붙는 모델은 Triple 파워로 세단계로 출력이 조절 가능 합니다.
1W , 3W(또는 4W), 8W (또는 7W).
TP 가 붙지 않아도 세가지 출력이 되는 모델도 있습니다.

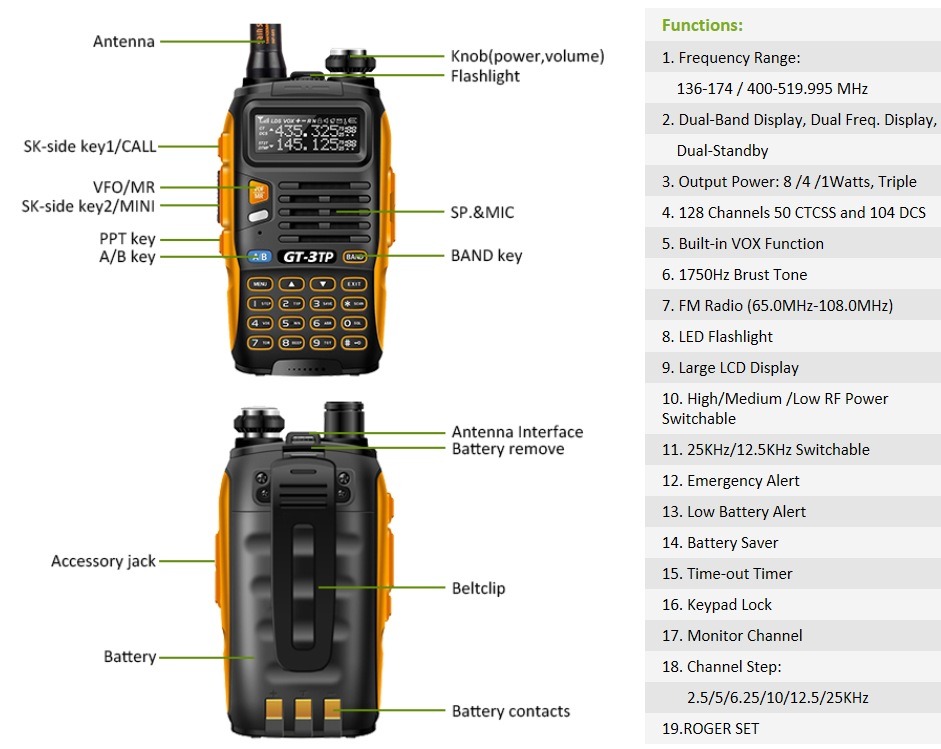

<< GT-3TP >>
끝에 WP 가 붙는 모델은 방수기능 (IP67) 이 되는 모델입니다.

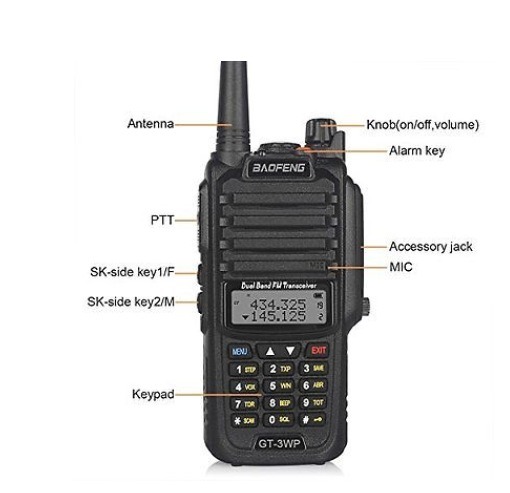

<< GT-3WP >>
UV-3R+ 는 UV-3R 의 최신형고 최고 3W(2W) 출력이고 크기가 제일 작습니다.
( 주의 : 구형 UV-3R, UV-3R mark II 등은 안테나가 SMA - Male 입니다. )
pofung 으로 나오는 GT-3 는 UV-5R 계열, GT-5 는 UV-82 계열 입니다.
생활방수기능이 있고 먼지에 좀더 강한걸로 보입니다.

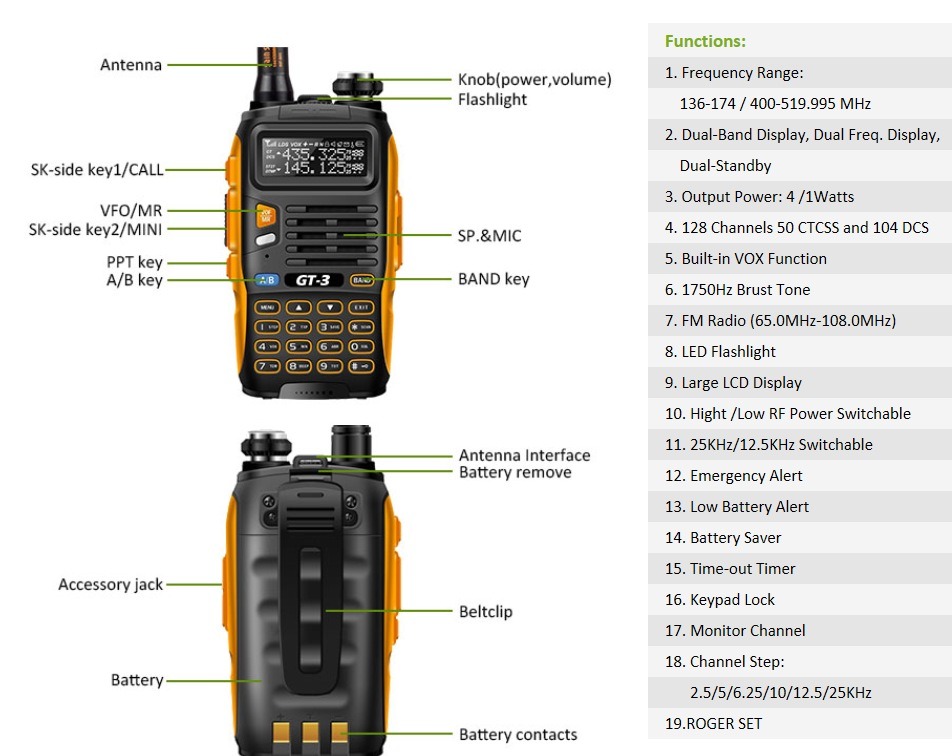

<< GT-3 >>

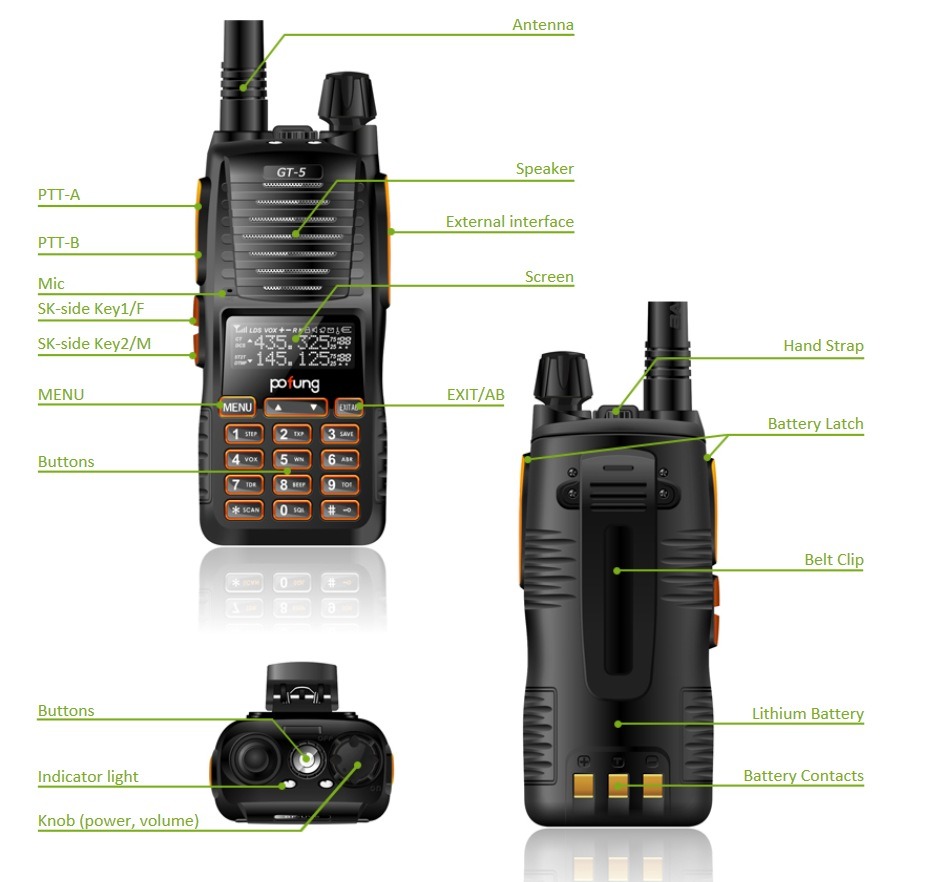

<< GT-5 >>

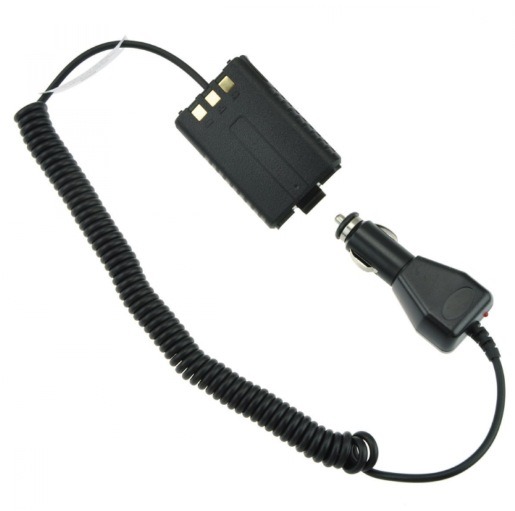

세모델 모두 차에서 시가짹에서 전원을 공급 받을수 있는 battery Eliminator 라고하는 전원 어댑터가 있습니다.
차량 시가짹에서 전원을 공급 받으므로, 이걸 쓰면 차에서 사용할때는 배터리 걱정이 없습니다.
<< 차량용 전원 케이블 >>
UV-5R 은 AAA 배터리 또는 AAA ( 니카드나 니켈수소 1.2V ) 를 6개 넣어서 쓸수있는 속칭 공팩이 있습니다.
( 무전기 사용 전압이 7.2 V 이므로 알카라인을 넣으면 1.5 x 6 = 9V 가 됩니다. 무전기에 무리가 갈수 있으므로
알카라인을 쓸경우 5개만 넣고 1개는 더미를 쓰는게 안전 합니다. )
UV-82 와 UV-3R+ 의 공팩이 있는지는 확실치 않습니다. 있을거는 같은데 찾지는 못하겠더군요.

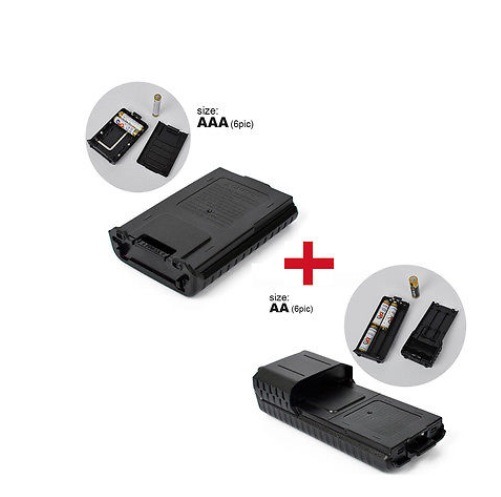

<< AAA, AA 배터리 공팩 >>
대용량 배터리팩도 따로 구매하거나, 대용량 배터리팩 포함해서 팔기도 합니다.

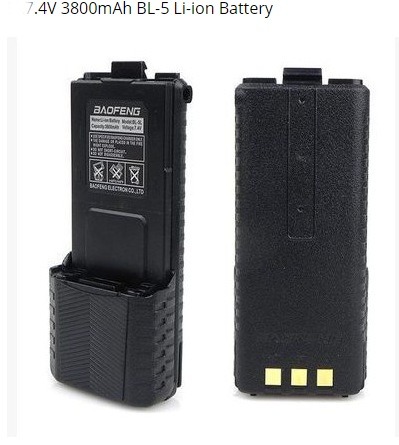

<< UV-5R 용 대용량 3800 mAh 배터리팩 >>
국내 아마추어무선(HAM) 용 으로 무전기를 등록하려면 , 프로그래밍 할 수 있는 케이블이
필요 합니다. 기본으로 주파수가 풀려 있어서 ( 136MHz ~ 174MHz , 400Mhz ~ 480Mhz 등)
한국내 HAM 밴드 ( VHF: 144~146MHz, UHF: 430~440MHz ) 에 맞게 묶어줘야 허가를
받을 수 있습니다.

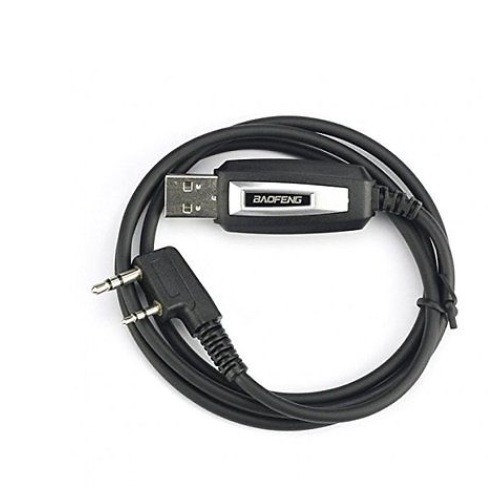

<< USB Programming cable >>
PC 에 연결하는 프로그래밍케이블은 공통으로 쓸수 있는것과
Compatible list: BaoFeng handheld Radio: UV-3R+,UV-5R, UV-5R A, UV-5R Plus, UV-82L, BF-888s,
GT-3, TEN4, F9+TP, etc
모델 지원이 틀린 케이블 들이 있는것 같습니다.
- Baofeng: UV-5R/666S/777S/888S/UV-B5/UV-B6/UV-5RA
아마도 공통으로 쓸수 있지 않나 추측 합니다.
(2017.5.8 수정)
PC 에 연결하는 프로그래밍케이블은 공통으로 쓸수 있습니다.
( FTDI chip 사용하는 바오펭 정품 악세사리 . 2핀 켄우드 스타일)
Compatible list: BaoFeng handheld Radio: UV-3R+,UV-5R, UV-5R A, UV-5R Plus, UV-82L, BF-888s,
GT-3, TEN4, F9+TP, etc
서드파티에서 나온 (저가격) 호환 케이블은 들은 확실치 않습니다.
보통 2대 세트로 파는 LCD 표시창이 없고 다이얼로 16개 채널을 쓰는 BF-BF-666S/777S/888S,
신모델인 GT-1 은 중국이나 미국의 생활무전기이거나 업무용으로 보이는데,
기본 주파수 대역이 국내 생활무전기와는 맞지 않습니다.
프로그래밍을 하면 될것 같기는 합니다. 조작할 부위가 다이얼 두개라 사용법이 간단합니다.
<< BF-888S >>

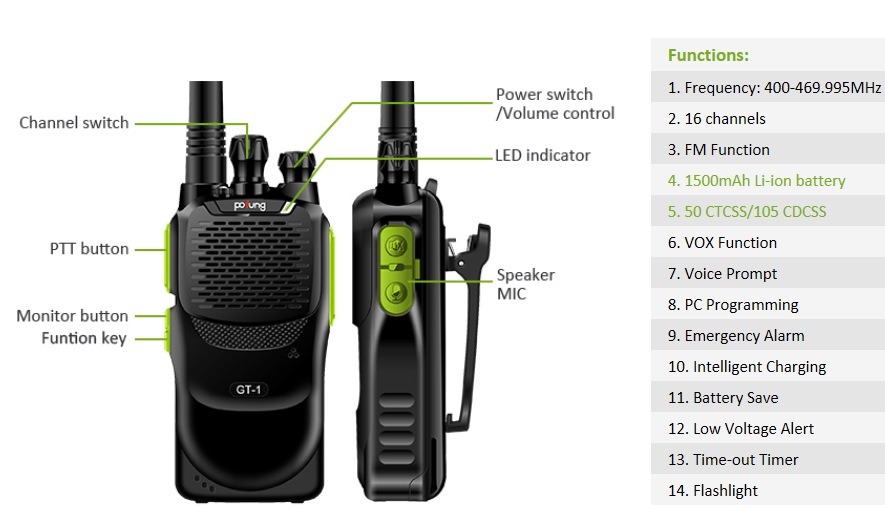

<< GT-1 >>
선택 가이드 입니다.
1. 제일 작고 가벼운 무전기를 원하면 UV-3R+ PLUS 를 선택 하면 됩니다.
대신 최고출력은 3W (2W) 로 타 모델 보다 작습니다. 기본 배터리도 약간 작은 1500 mAh 입니다.
2. UV-5R 이 변종도 많고 가장 많이 팔린 모델 입니다.
공팩등 액세서리가 있고, 담배갑 보다 폭이 약간 작습니다. (1cm 정도 폭이 작음)
개인 취향 이긴 하지만 같은 값이면 UV-5RB, UV-5RE 모델이 전면 모양이 더 좋아 보입니다.
UHF 주파수가 기본 UV-5R 보다 400MHz ~ 520MHz로 더 넓습니다.
GT-3 와 배터리 호환여부는 확실치 않습니다.
<< UV-5RB >>

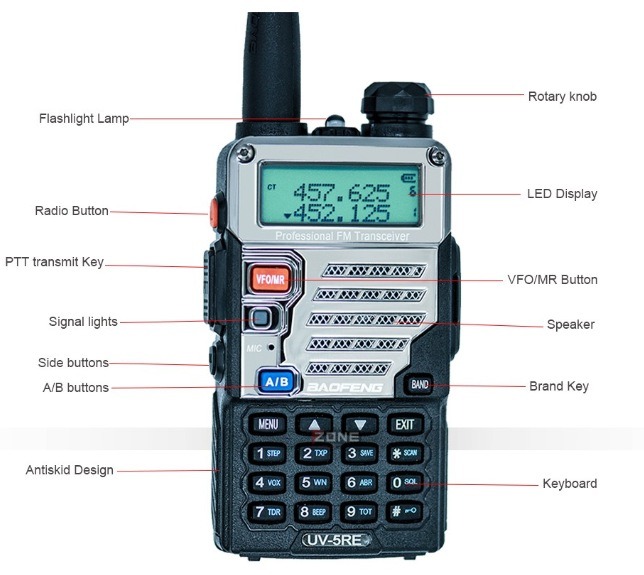

<< UV-5RE >>

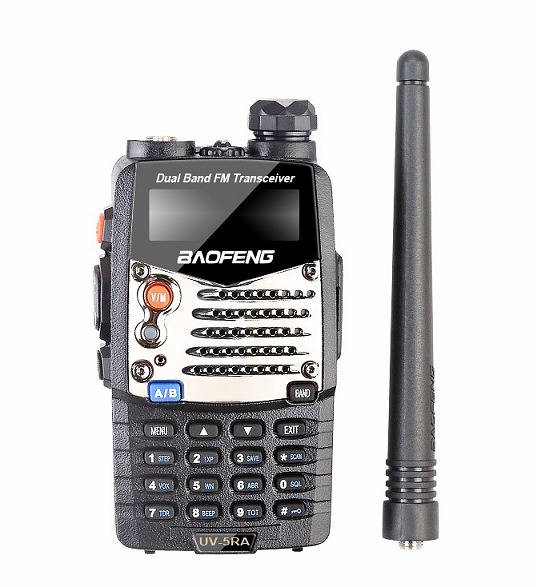

<< UV-5RA >>
<< BF-F8+ >>

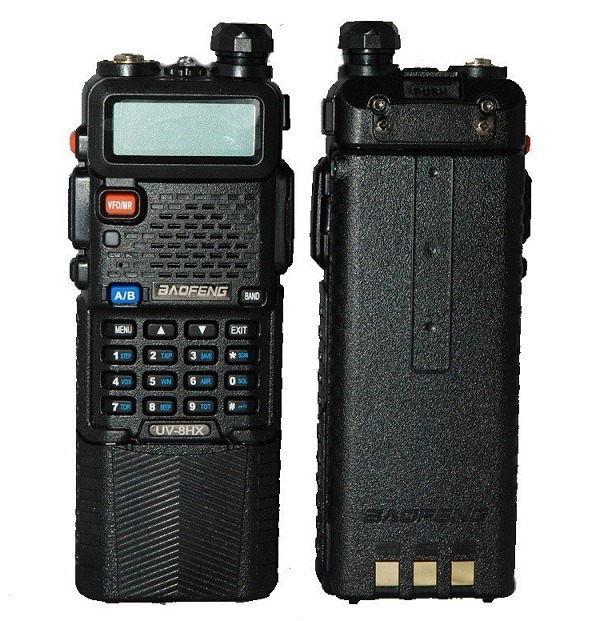

8W / 4W / 1W 트리플파워가 되는 UV-8HX , UV-5R 액세서리를 사용 가능 합니다.
UV-8HX 와 대용량 배터리팩.
<< UV-8HX >>
UV-5R 시리즈와 같은 기판을 쓰는 모델로 보이지만 배터리 모양이 틀려서 호환이 안됩니다.
<< BF-UVB2 PLUS >>

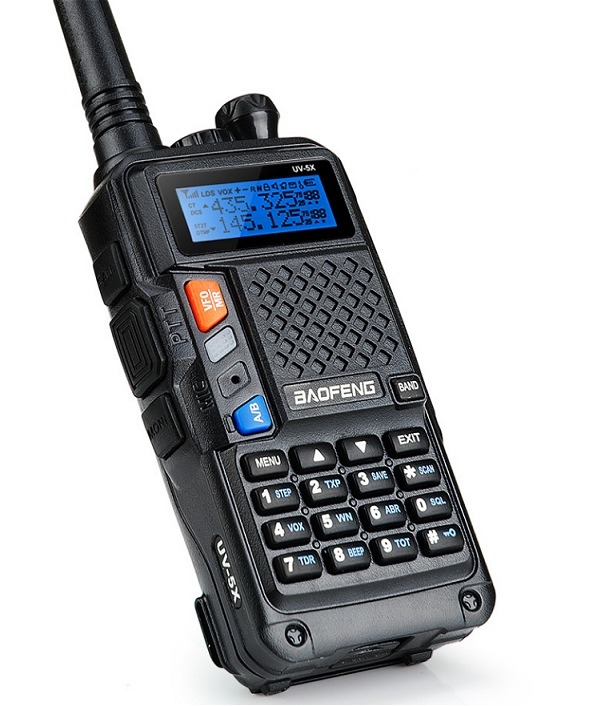

<< UV-5X >>
바오펭 UV-5 시리즈의 최신형인 UV-5X 입니다. 배터리모양이 바뀌어서 5R 과 호환되지 않습니다.

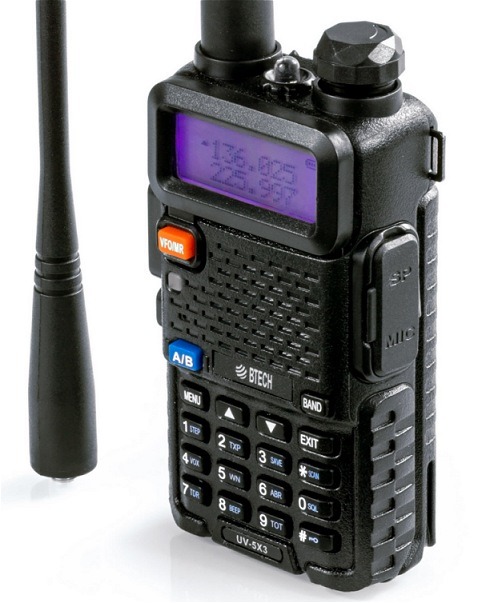

<< UV-5X3 >>
VHF, UHF 와 200 MHz 대 가 추가된 3-밴드 입니다.

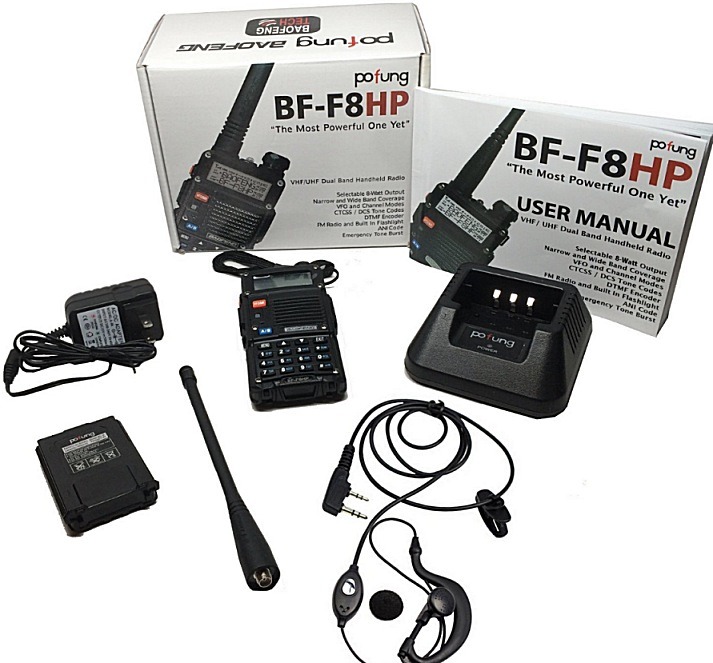

<< BF-8HP >>
1W, 4W, 8W 세단계 출력 레벨이 됩니다. UV-5X3 와 함께 최신 모델 입니다.
배터리관련 악세사리, 배터리는 UV-5R 과 호환되는 것으로 보입니다.
3. 길이가 다소긴 UV-82 가 적당한 크기로 손에 쥐기는 더 편해 보입니다.
뒤에 L 이붙은 UV-82L 모델은 기본 배터리 용량이 1800maH 보다 두배정도 늘어난 3000mAh 입니다.
대신 무게는 좀더 증가 할걸로 보입니다.
GT-5 도 배터리가 2000mAh 로 약간 더 큽니다.
GT-5 와 UV-82 와 배터리 모양은 거의 같은데, 호환이 되는 지는 확실치 않습니다.
( UV-82 와 MYT-9800 배터리가 호환 된다는 이야기가 있습니다. 충전기는 틀리구요.)
<< UV-82L >>
4. 5W 보다 더 높은 출력을 원하면 8W로 출력이 더 높은 모델은 GT-3TP 나 GT-5TP가 있습니다.
5. 방수기능(IP67), 먼지에 강한 GT-3WP 등 모델도 있습니다.
바오펭 홈페이지에 보면 UV-5R, UV-3R+ , UV82 의 많은 모델들은 단종 모델로 나옵니다.
(Discontinued from Our Inventory )
직구한 무전기는 배송비 문제로 AS나 수리 받기도 힘들고 고장 나면 버리는 개념으로
구입해야 하므로, 단종된 모델이든 아니든 별 차이는 없다고 봅니다.
무전기는 고장 나면 수리비가 배보다 배꼽이 큰 경우가 허다 합니다.
바오펭의 최신 모델은 UV-5X3, BF-F8HP , UV-82HP 입니다.
미국에서 파는 모델은 아래 사이트에 있습니다.
-------------------------------------------------------------------------------------------------------------------
추가) 무전기 안테나
무전기에서 안테나는 중요한 역할을 합니다.
국내 생활무전기는 안테나가 일체형이라 개조를 하지 않고는 교체가 불가능 하지만,
아마추어무선용 안테나는 교체가 가능하고 좋은 ( 높은 이득, dB ) 안테나는 교신 거리를 늘려 줍니다.
보통 길이가 긴 안테나가 이득이 높으며 교신 거리를 늘려주지만, 절대적이지는 않습니다.
무전기는 기본 제공 안테나로 충분히 사용 가능 하지만, 휴대성이나 교신거리를 늘리기 ,
차량에서 사용하기 위해서 안테나를 교체 사용 하게 됩니다.
무전기는 기본적 원리가 전기 에너지를 안테나를 통하여 전파 에너지로 음성을 실어서 변환하여 발사 합니다.
안테나가 없이 전파를 발사하면 ( PTT, 송신 스위치 또는 버튼 ) 에너지는 밖으로 나가지
못하고 무전기 내부에 돌아옵니다. 결과적으로 무전기 내부에 밖으로 나가지 못한 에너지가 쌓이고,
무전기 과열로 나타나며, 무전기의 송출 회로가 파손 될수 있습니다.
적절하지 못한 안테나도 동일 합니다.
(주의) 안테나 결합 없이 , PTT 를 누르는건 무전기 파손, 수명 단축의 원인이 됩니다.
VSWR (SWR 또는 그냥 R값) 은 일종의 변환 효율을 나타 냅니다. 1:1 이면 이상 적인 값인데
보통 1:1.5 정도에서 사용 합니다. SWR 메타로 잴수 있는데, 완제품으로 상용화된 안테나는
그냥 사용해도 무방 합니다.

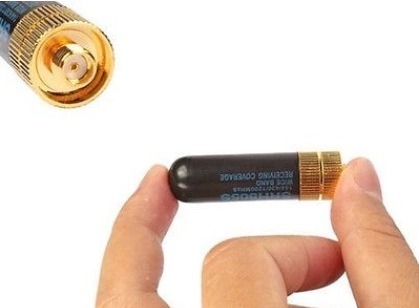

SRH805S SMA-F , (다이아몬드사 제품)
5cm 정도 새끼 손가락 만한 안테나 입니다. 길이가 짧아 휴대성이 좋습니다.
<< SRH805S >>
NAGOYA NA-773
안테나는 다이아몬드(Diamond) 사 제품이 유명한데, 나고야는 카피품내지는 짝퉁으로 대신 가격이
저렴 합니다. 이 안테나는 로드 또는 텔레스코픽으로 부른는데 보통 라디오의 안테나 처럼 쭉 뽑아쓰는
안테나 입니다. 13cm 정도이고 뽑으면 46cm 입니다.
<< NA-773 >>
매우 긴 모델은 1m ( 100cm) 정도 되는 것도 있는데 무게도 있고, 바람이 많이불면 휘청거려서
무전기 안테나 결합부를 파손 시킬수 있으므로 사용에 주의를 요합니다.

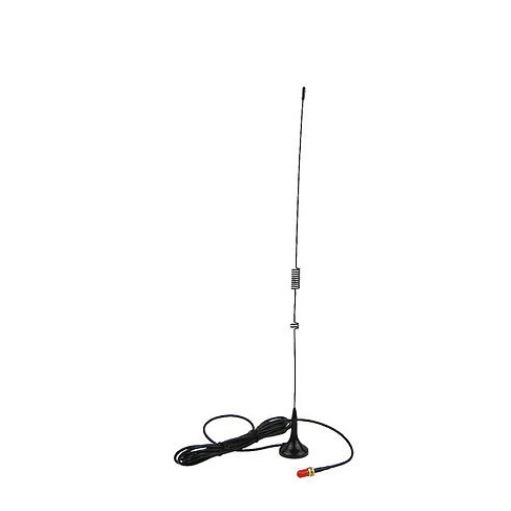

차량용 자석식 안테나
길이에 따라 NAGOYA UT-102 ( 30 cm) , UT-106 (39 cm), UT-108 (47cm) 등이 있습니다.
3m 정도되는 케이블로 무전기와 연결하며 , 베이스가 강한 자석으로 차량 지붕에 그냥 붙일수 있습니다.
자성이 쎄서 웬만한 속도에선 ( 시속 100 Km ? )떨어지지 않습니다.
지붕 중앙에 설치할때 효율이 가장 좋습니다.
철제 아파트 베란다 난간 등에도 부착해서 사용 할수 있습니다.
<< UT-106 >>
차량용 안테나.
좀더 길이가 길고, 차량에 마운트로 고정해서 사용 합니다. 주로 10W 이상 , 25W 등 출력이 높은
베이스용 무전기를 차량에 설치할때 사용 합니다.
P.S) 틀린 부분, 오류 나 , 기타 의견이 있으면 댓글 주세요. 수정 하겠습니다.
( 위의 사진들은 사이트에서 프린트스크린후 그래픽 편집기로 오려낸 거긴 하지만,
저작권 문제가 생길수 있어서 스크랩,복사 금지로 해놨습니다.
그리고 퍼가실수 있다 하더라도 퍼트리지 마시고, 본 카페 회원분들 만 봤으면 하는 바램입니다.
제가쓰는 글의 대부분이 그렇습니다. )
