수압시험 방법
1. 되메우기 후에 실시한다.
2. 관로에 물을 포화상태가 되도를 급수한다 (공기를 최대한 뺀다)
3. 시방서에 200m기준으로 시험하게 되어있는데 현장 여건과 안전을 위하여
제수변과 제수변 사이에서 시험하는게 좋다.
200m기준은 설계와 품셈을 만들기위함이다.
4. 원하는 시험압력을 관로 길이에 상관없이 얻을 수 있다면 최대한 관로 거리를 길게하여 수압시험을 실시한다.
200m당 수압시험을 실시할경우 부득이하게 이음관을 이용하여 연결 해야하며 그 구간에 대해 꼭 수압시험을 해야한다면
다시 400m를 시험해야하는 불합리한 경우가 생긴다.
5 수압시험 위치선정
제수변과 제수변이 있는 상태에서 지선라인.공기변.이토변. 소제구를 이용하여 실시하는것이 이상적이며
안전하게 시험할수 있다.
6 본선라인 수압시험시 소켓 볼트 프랜지를 연결하여야한다.
(주철관은 KP이탈방지 압륜설치후 가압)
7 수압시험시 압력을 가하는 모든 시험기앞에 구조물을 이용하여 버팀목을 꼭 설치한다
8. 수압시험은 모든 공정이 끝나고 포장하기전에 시험하는게 좋다. (누수확인)
9. 이미 통수된 상수관로에 수압은 수압게이지를 설치하고 원수 제수변을 열어 통수압력을 체크한다음
제수변을 닫고 통수압력에 1.5배를 가하여 압력을 체크한다. (통수시에는 정확한 압력을 체크하기 어려움)
10. 시험완료후 보고서외 수압시험기(압력계.압력기록계)시험성적서를 첨부한다.
* 부득이 관로에 물을 채울수 없을 때에는 공기압시험으로 대체한다*
이유: 관경이 크면 클수록 물 채우기 쉽지않고 물을 채운다해도 공기를 완벽히 빼지못하여 수압을 걸어 압을 체크한다해도 공기압시험이나 다를게없다.
또한 물을 100% 채우지 못하면 수압으로 압을 올릴때 공기를 압축시켜야 하기 때문에 시간이 많이 소요되며 원하는 압을 얻을수없다.
(1.시험후 퇴수에 많은 어려움이 따른다. 2.상수도물을 사용한다면 운반이나 기타 경비를 생각해야한다)
그래서 물 은 누수탐지 목적(누수되는부분에 물 비침)으로만 관로에 물을 채우고 압은 공기압으로 체크한다.

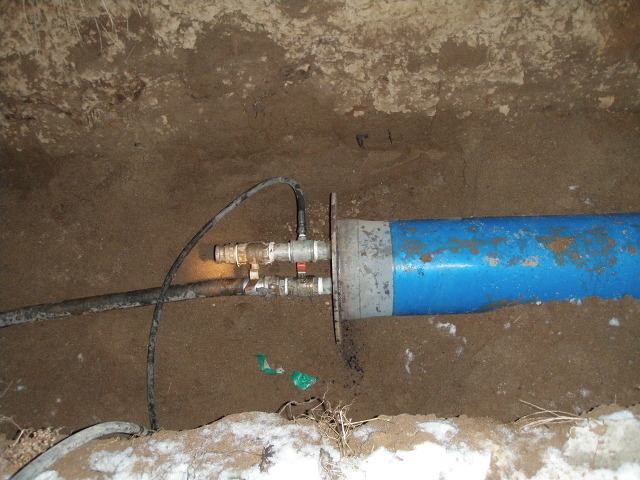

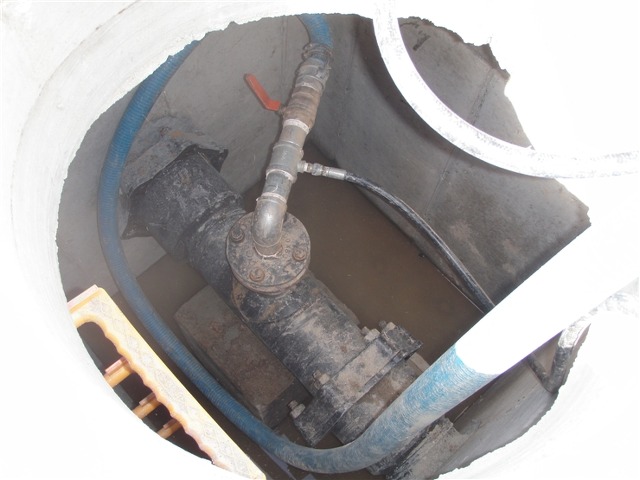

250m/m편수칼라관 수압시험(레코드 기록지사용)

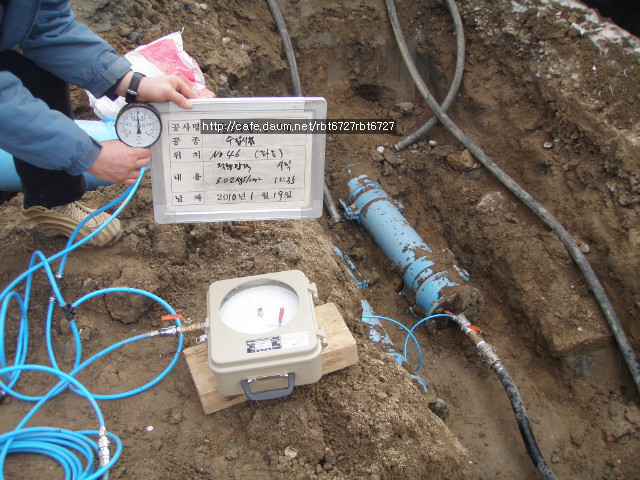

본선라인 강관 용접후 수압 (압력기록계 사용 /기록지제출)

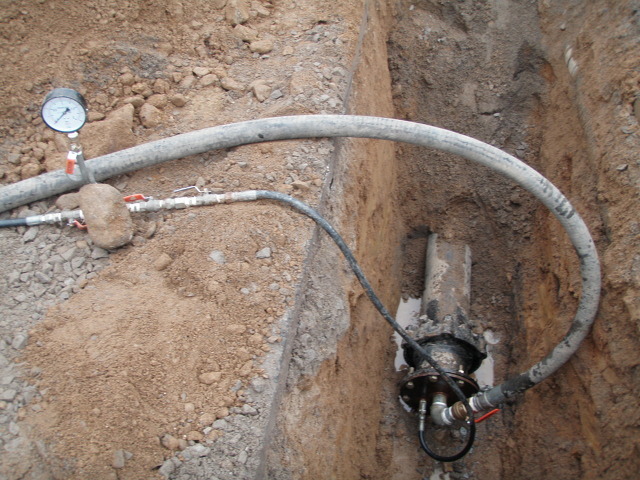

본선라인 DCIP (KP이탈방지,특수압륜)

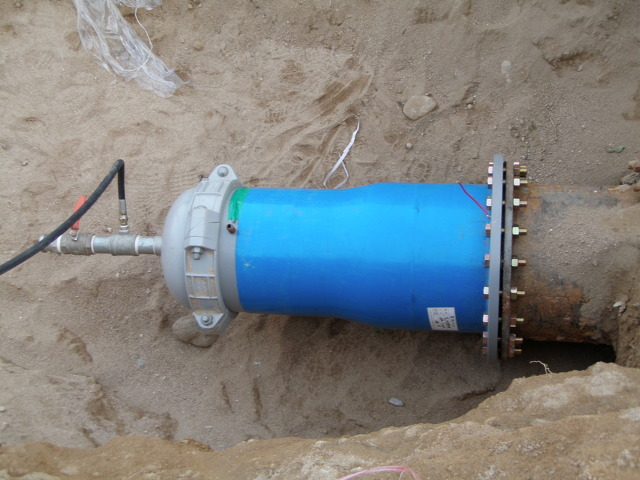

본선라인 (강관 용접후 수압)

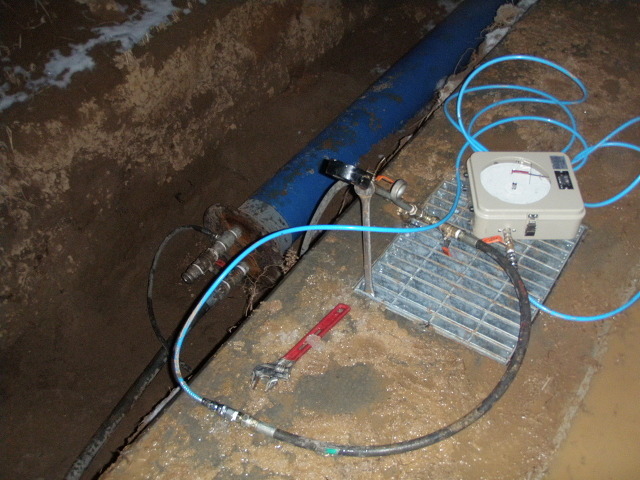

본선라인 수압

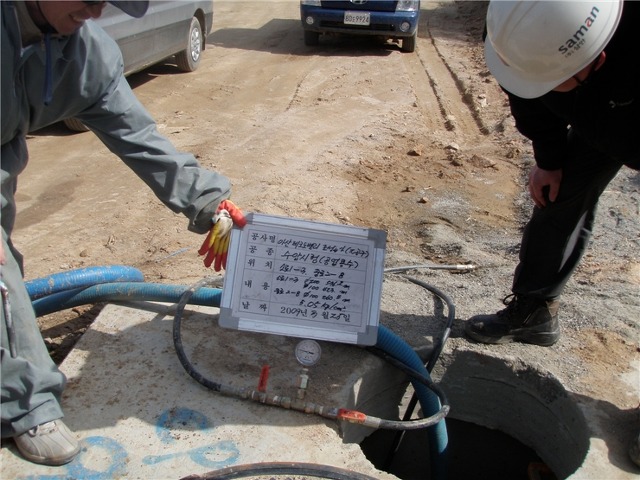

공기변

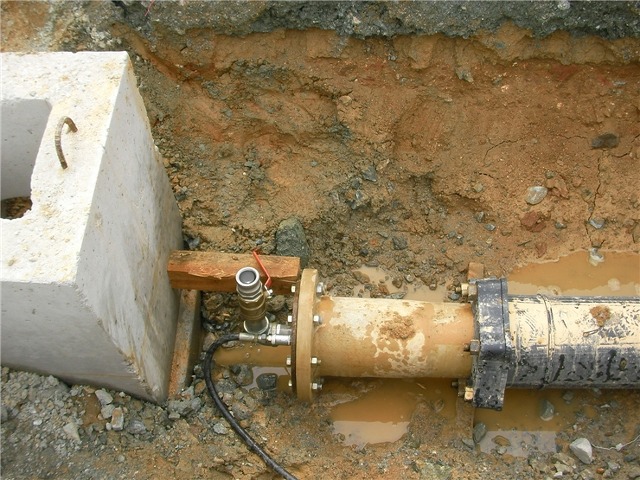

단관 소켓프랜지연결 후 수압 (버팀목 설치) 유리섬유관

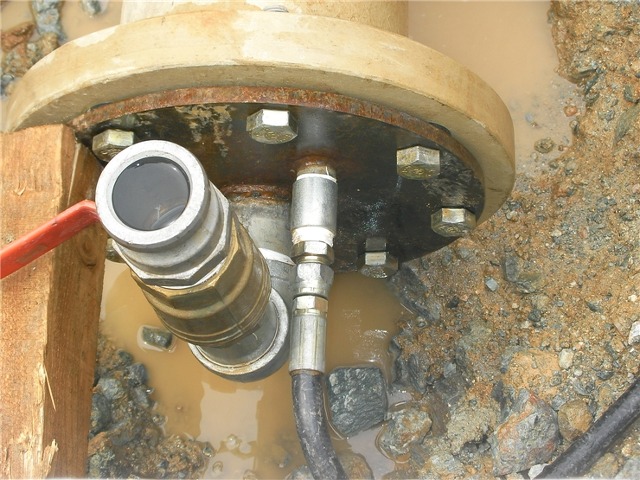

단관 볼트 프랜지연결 (버팀목설치)
이토변
지선라인(택지개발. 마을 상수도공사)
