개 요 지하에 매설된 우.오수관로 내부상태를 확인하려고 할때 CCTV 카메라 로봇의 촬영을 통하여 조사할 수 있으나, 관접합부의 누수 확인이 어렵다. 도시의 발달은 생활오수량을 증가시켜 하수 처리장의 건설과 함께 오수관의 중요성을 인식하게 되었다. 오수관 접합부의 불량은 오수가 외부로 유출되어 지하구 및 토양을 오염시키거나, 지하수가 오수관 내부에 유입되어 오수량이 증가되고 농도의 저하로 인해 박테리아가 소멸되어 오수 처리 기능이 저하되고, 오수처리 비용이 증가되는 등 문제점이 발생되고 있음을 상기할 때 관접합부의 수밀검사를 통하여 부실시공을 방지하고 시공관리를 철저히 하여 국가경쟁력을 카우는데 목적이 있다.

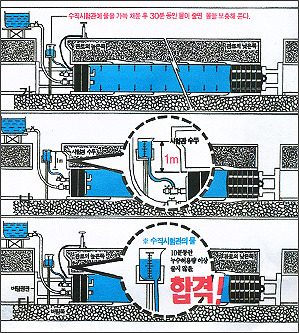

가) 수직시험관의 물이 가득찬 후 관로가 포화될 때가지 최소한 30분 이상을 방치한다. 그러면 수직시험관의 물이 줄어든다. 줄어드는 만큼의 물의 양을 보충해 주고 많은 양의 물이 계속 줄어드는 경우에는 작업을 중단하고 관로상태나 관로 이음새 상태의 이상 유.무를 점검하여야 한다. 나) 30분 후 수직시험관의 수두가 관로 상단에서부터 1m를 유지하도록 물을 채운다. 다) 수직시험관의 물을 채운후 10분 동안 누수허용량( 관경별 누수허용량 ×맨홀과 맨홀사이 길이)이상 수직시험관의 물이 줄지 않으면 합격으로 한다. (관경별 누수허용수량표 참조) 예) 물의 누수허용량 --- 600mm의 관로, --- 맨홀과 맨홀사이의 길이가 50m일 경우 --- 0.1L ×50 = 5L

< 관경별 누수 허용량)

관경 (mm)	250	300	350	400	450	500	600	700	800	1000
허용량 (L/m)	0.042	0.05	0.058	0.067	0.075	0.083	0.1	0.117	0.133	0.167
검사기준 (분)	10
