1. 판넬 구성 : 온오프 기동방식 & 동일 판넬 내 주펌프/ 예비펌프 구성
2. 자동전환 요구조건 :
- 수신기에서 기동 스위치를 눌렀으나 주펌프가 작동이 안될 경우, 자동으로 예비펌프가 기동
3. 자동 전환 회로도 절차 :
① 수신기에서 입력한 기동 정보(R1, R2)를 이용하여 R3을 기동(기동정보 저장)
② R3이 기동하면 10초 타이머(T)에 전원 투입
③ 주펌프 마그네트 B접점과 타이머(T)의 A 접점을 만족시키는 조건으로 R4 기동
※ 수신기 기동을 하였음에도(T의 A접점 기동), 주펌프 마그네트가 기동되지 않는 조건
단, 화재 또는 단전 등으로 전원이 차단된 경우에는 적용되지 않음
④ R4의 A접점을 예비펌프의 자기유지 접점으로 사용

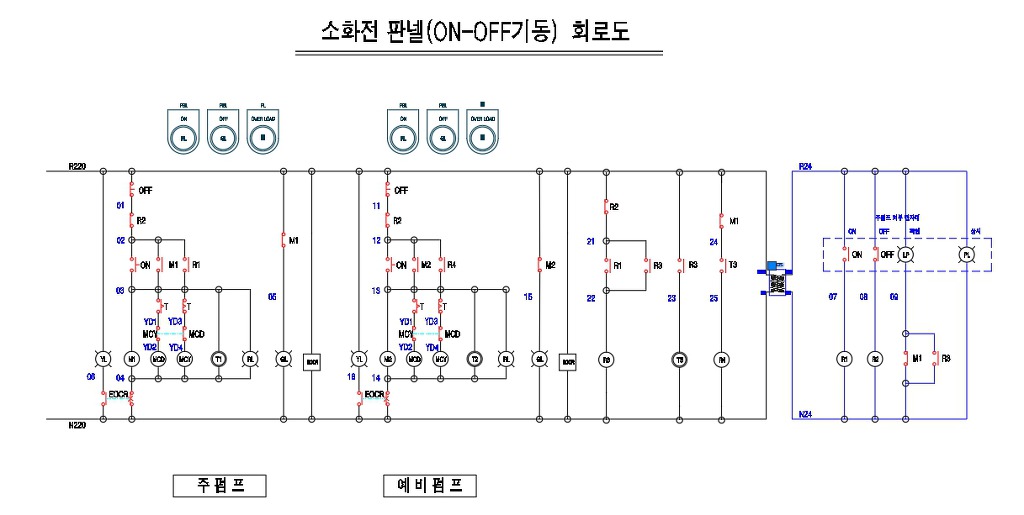

4. 회로도 예시 : 3P4W 380/220V - 10마력 - 수신기 전압 AC220V

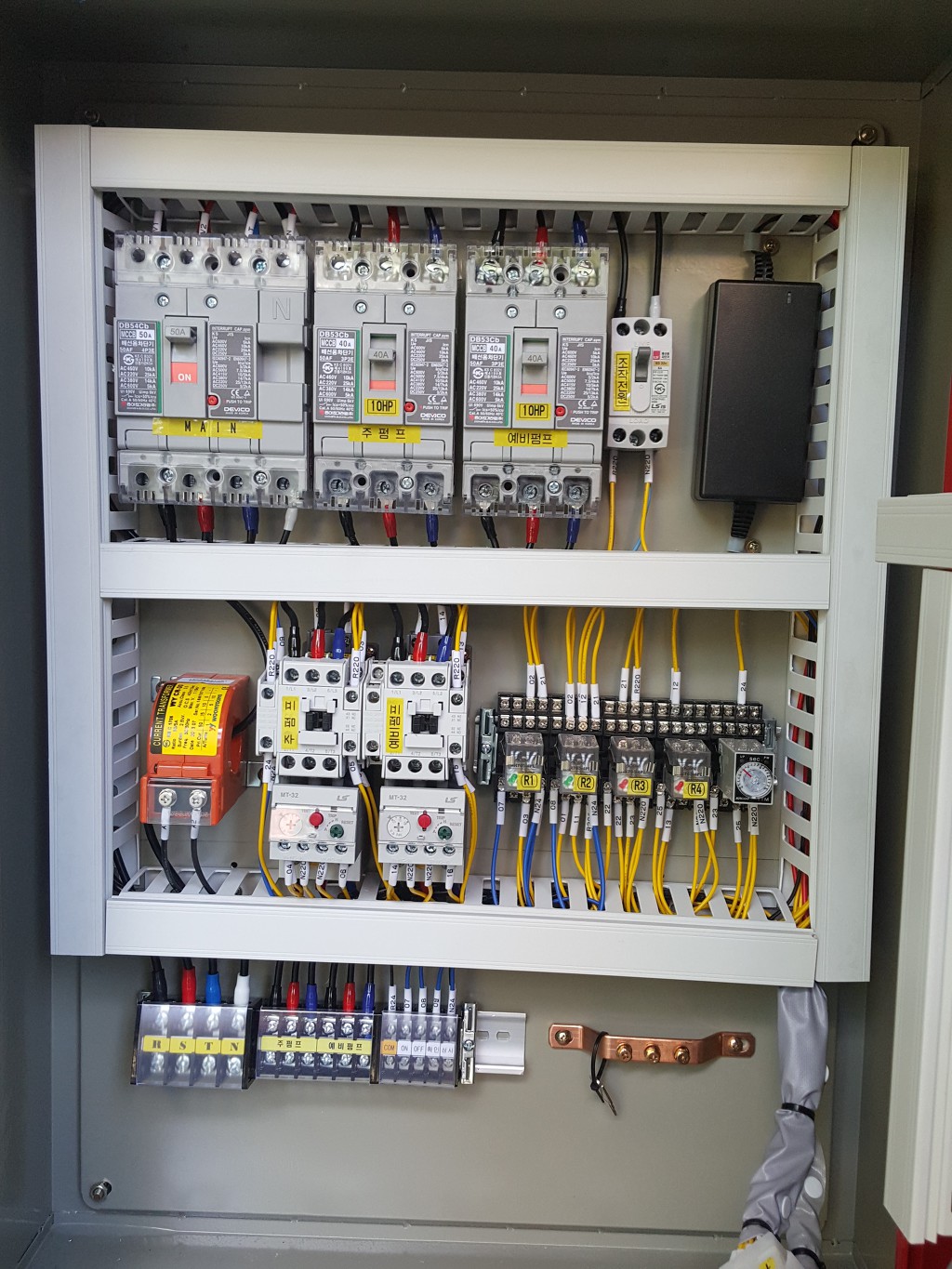

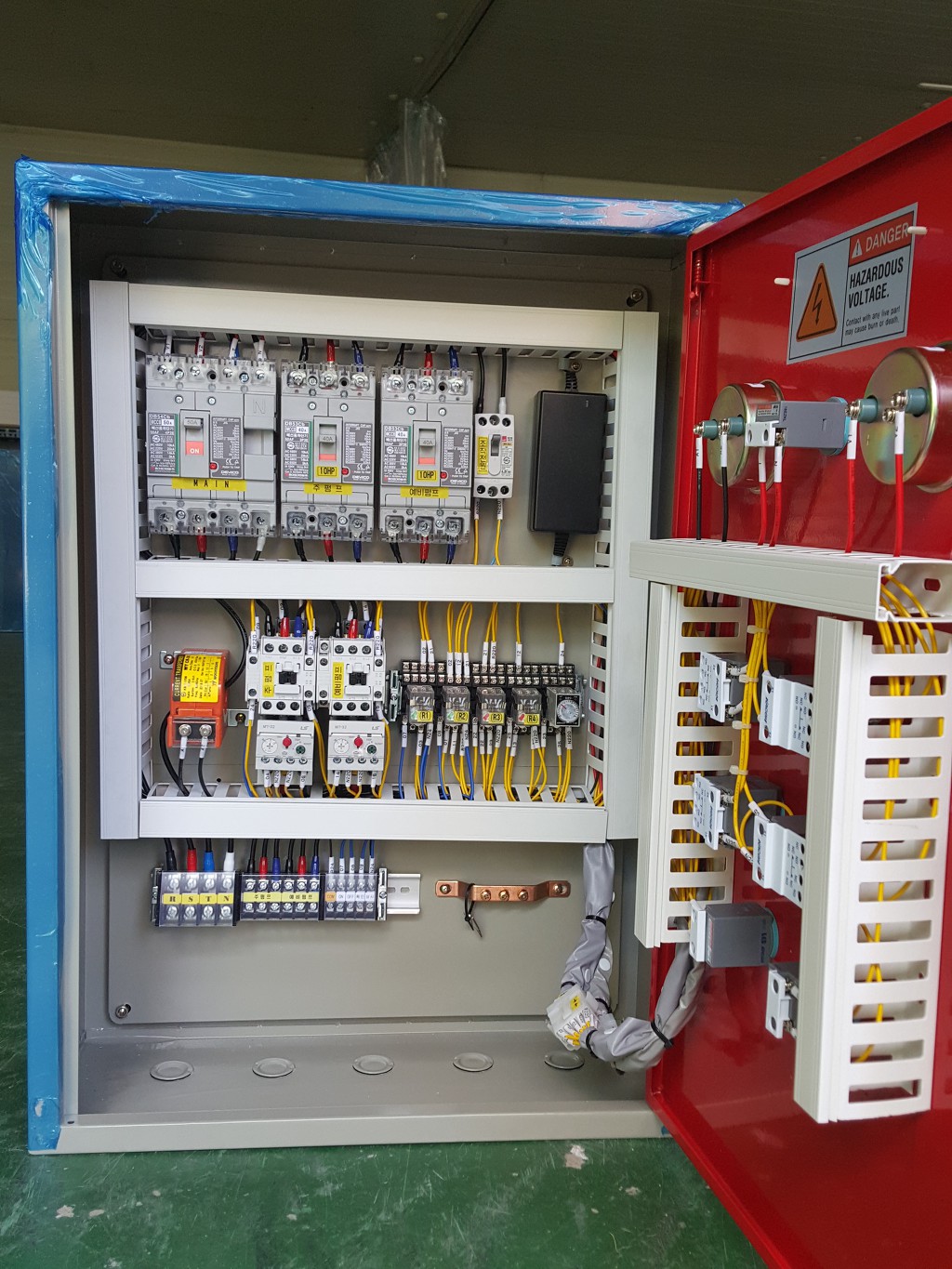

4. 샘플 판넬 사진: 3P4W 380/220V - 10마력 - 수신기 전압 DC24V
