110V/220V겸용 단상모터결선방법

[관재(대전,세종)]

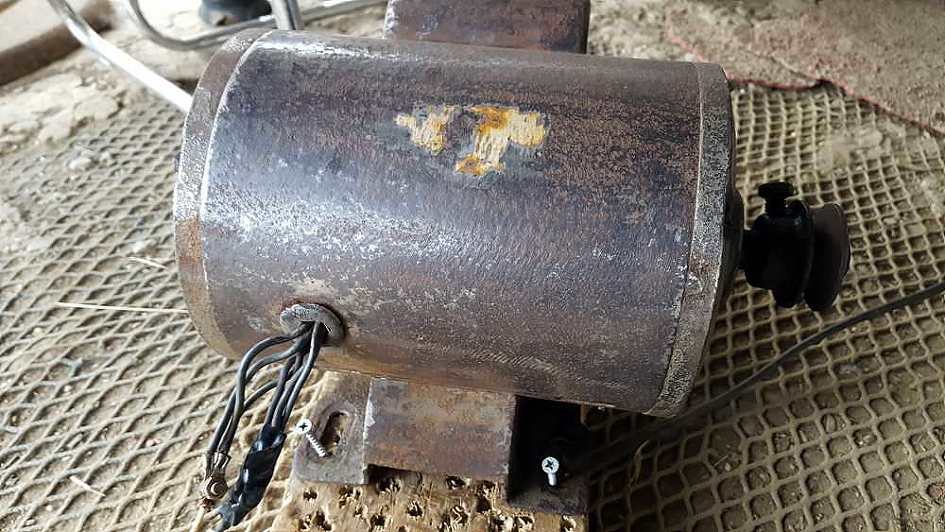

녹슨 오랜된 모터의 모델명,결선 번호표등이 없는 단상 유도 모터의 결선방법에 대해 알아보겠습니다

110V/220V겸용 단상의 결선방법

현재 단상 110V로 결선 되어 있는상태

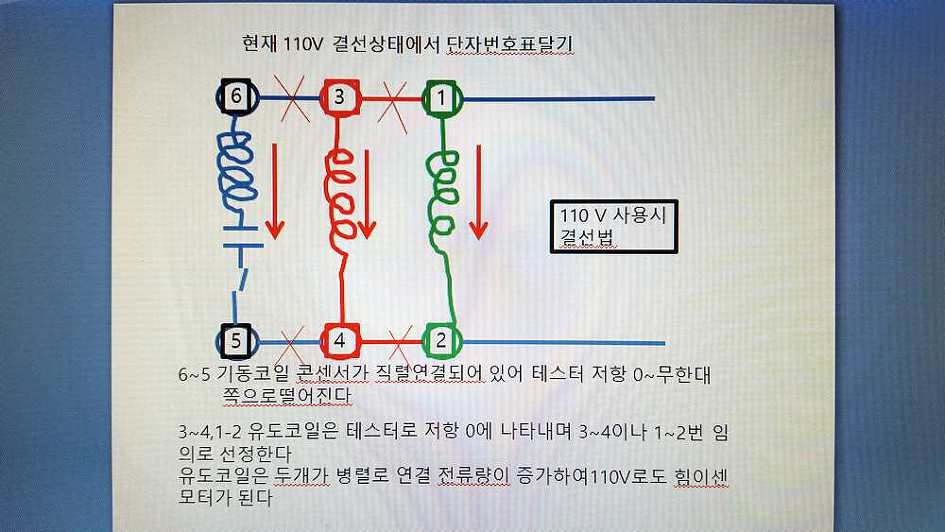

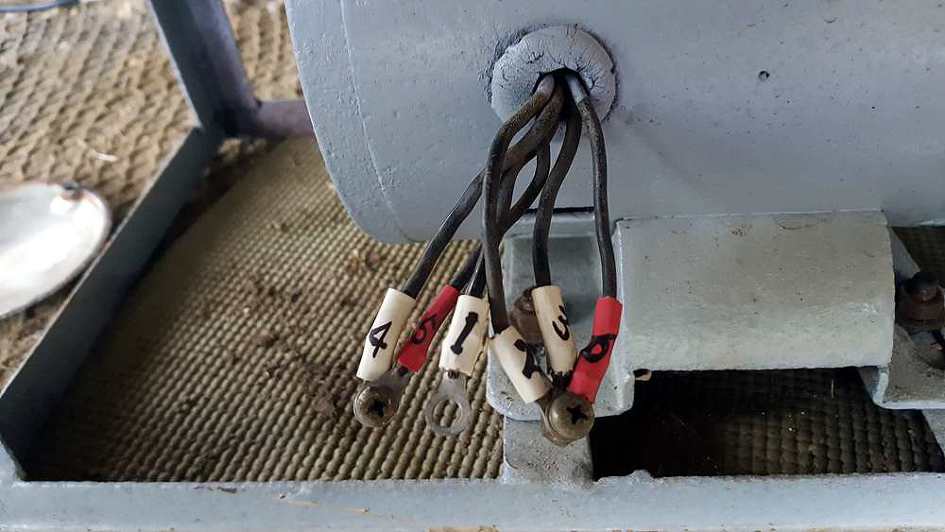

모터의 모델명도 모르고 결선번호도 모르는 상태에서 각단자의 결선번호를 찾아 만드는 방법입니다

0순위 기동코일을 찾은것이 중요합니다

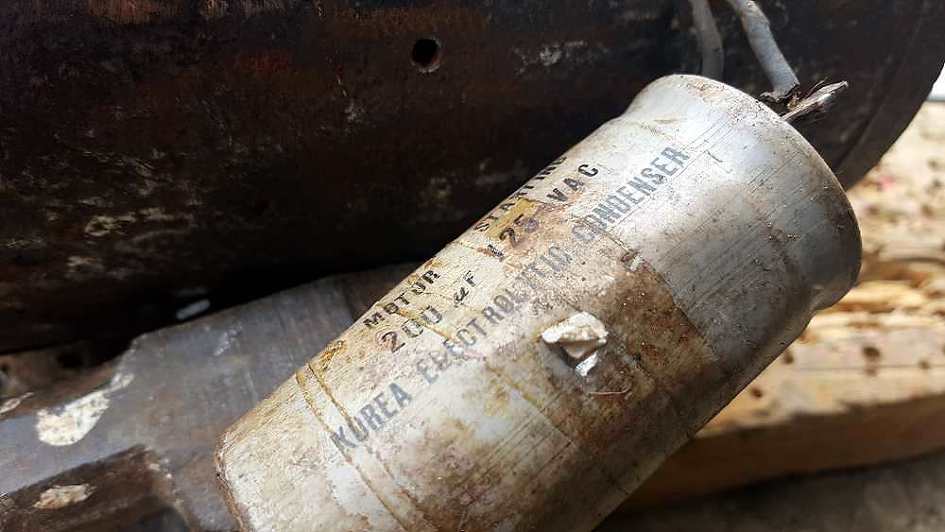

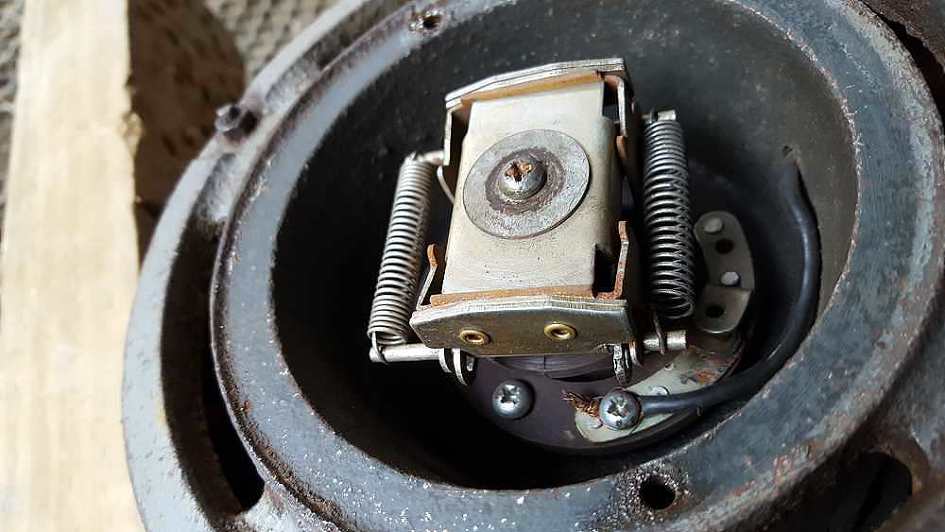

상: 기동 콘덴서와  하: 기동스위치입니다

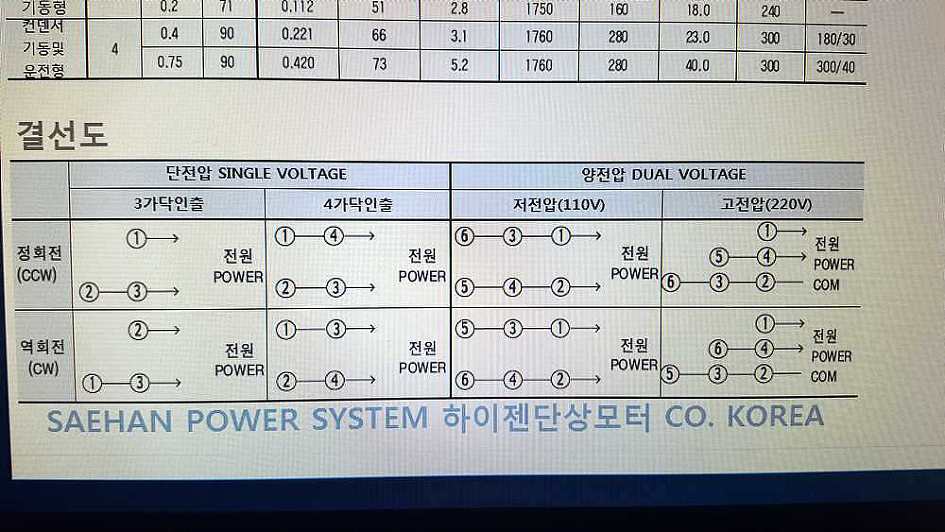

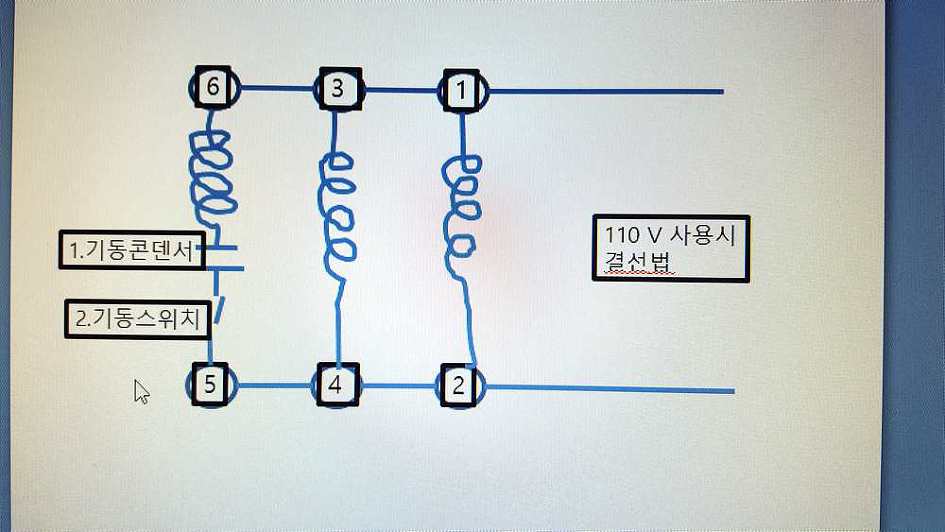

110V결선도

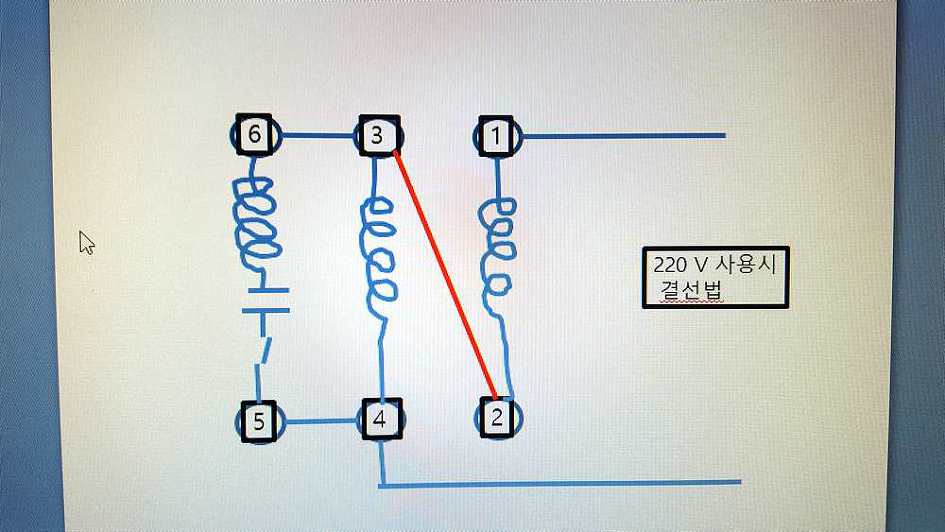

220V 결선도

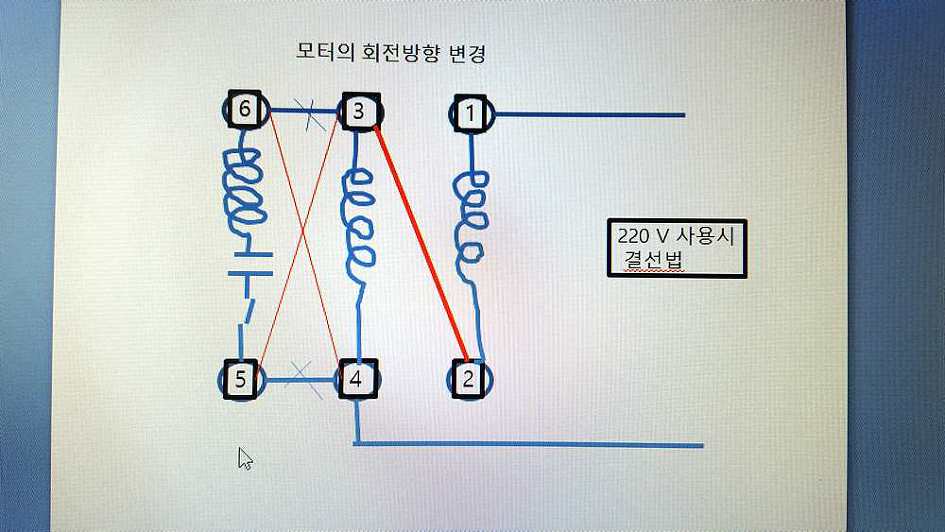

회전방향변경시 결선도

유튜브 동영상 재료 참고하세요

https://www.youtube.com/watch?v=1NAUjOjJrAU

[말콤]

안녕하세요
모르는것 있어서요^^
220V 2마력 삼상모터를 삼상전기가 안들어와서 단상 3마력으로 교체하면 차단기 용량을 몇짜리로 해야되는지요 현재 사용하는곳은 수압대패에 사용 중입니다

[관재(대전,세종)]

죄송합니다
삼상모터에 대한지식없어 답변드릴수없습니다

[솜리골]

귀중한 좋은정보 감사합니다 ^^

[목부되는]

전공을 살리시네요 전 그런 것을 이제 모두 잊어버려서 알지 못하는 데 , 참으로 새생명을 넣어 주는 것 같아요,

[언제나?]

1-2번의 순서가 바뀌어도 상관 없는지요?

1-2-3-4 순서나 2-1-4-3 또는 2-1-3-4등의 결선도 상관 없는지요?
