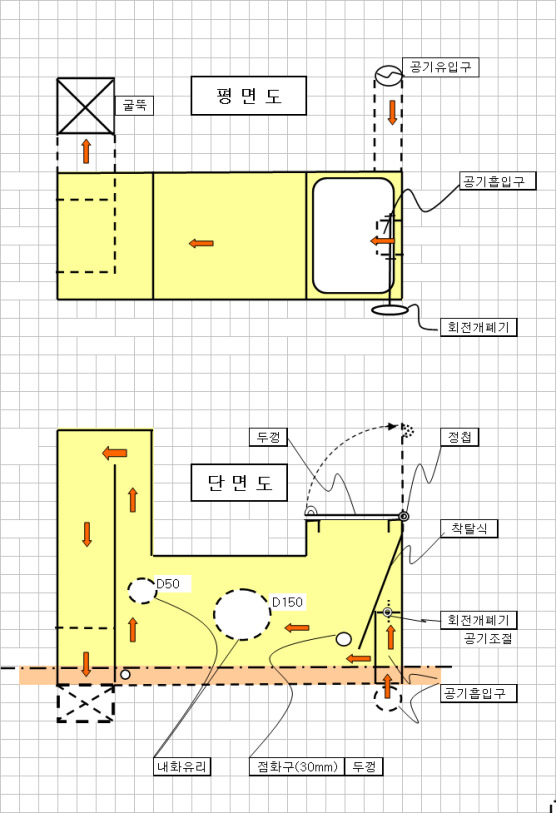

< 도면설명 >
1. 평면의 크기 : 35cm X 80~90cm 정도면 적당할것 같음( 난방 조건에 따라 조정)
2. 공기유입구와 난로 사이 점선 부분은 외부에서 난로 밑으로 배관하여
외부공기가 공기흡입구로 유입되게 설계 (실내 산소 부족 방지)
3. 난로~굴뚝 사이 점선은 난로 밑에서 외부 굴뚝으로 연결(실내 굴뚝이 없어짐)
4. 화살표방향은 외부공기가 난로로 유입되어 난로에서 연소된 후에 외부 굴뚝으로 나가는 흐름표시.
※ 경복궁의 왕의 침실은 이런형식의 굴뚝으로 설치되어 있음.
※ 참고로하세요.
