목공이라고는 ?년 전 책상 리폼해 본 것이 전부라 경험이나 지식이 없이 목공을 제대로 해 보려고 방을 하나 비웠읍니다.
공구는 직소와 전에 사 두었던 클램프, 끌, 톱 등등 연장을 모아서 테이블톱부터 우선 만들어 보았읍니다.
테이블쏘 작업대 만들 12t 합판과 MDF(1220X2440)를 사서 차에 넣으니 원판이 운전석 머리 위까지 들어와 자라목을 하고 집에 왔네요... T.T
먼저 프레임과 다리는 구조목으로 짜고(1200X750) 12T MDF와 12T 합판을 겹쳐 테이블톱 상판으로 하였습니다. MDF는 밑에 깔고(소음과 진동흡수 및 강도보강) 테이블 위를 합판으로 덮었습니다.
그리고, 카페를 열심히 뒤져 마끼다 5740NB 원형톱을 테이블 아래에 붙이고 육각볼트로 고정 시켰습니다. 앞쪽은 원형톱과 밑판 고정볼트를 풀고 그곳에 박았고 뒤쪽은, 원형톱 밑판에 구멍을 뚫어 너트로 고정시키나 단단히 고정됩니다.

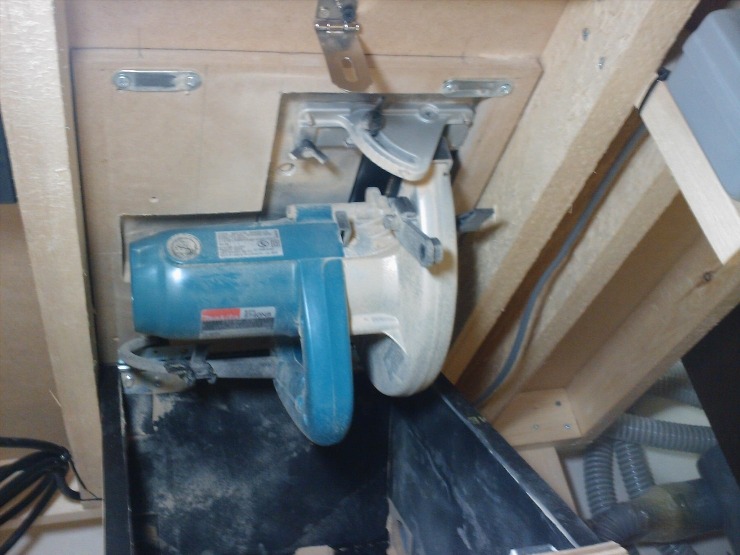

집안 작업실이라 소음이 걱정이 되어 원형톱을 둘러싸는 MDF 사각박스를 만들어 내부에 방진고무(네오프랜)을 전면에 둘렀습니다. 사각박스는 개폐식으로 하여 뒤에는 경첩을 달아 앞쪽이 열려 내려오게 하였구요, 앞쪽에 자석을 양쪽에 붙여 올리면 "?" 하고 붙게 하였읍니다. 혹시 자석이 약해져 떨어져 내려올까봐 ,자물쇠거는 문고리인가 거 뭐라하죠? 이것도 붙였는데 통을 위로 올리면 저절로 잠깁니다(헐~)
원형톱은 콘센트에 꼽고, 콘센트는 앞에있는 ON,OFF 스위치로 전원을 켜게 하였읍니다. 박스 뒤에는 집진을 위한 주름호스(싱크대 하수배관)를 꼽아 자작 싸이클론에 연결하였읍니다.

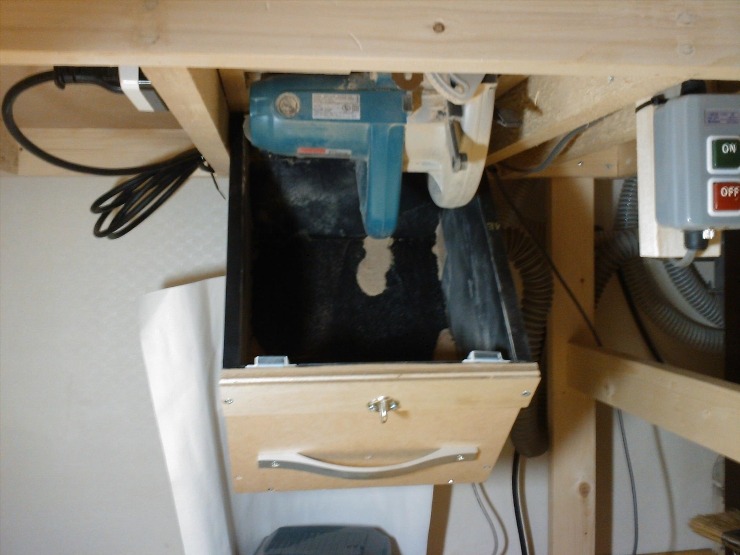

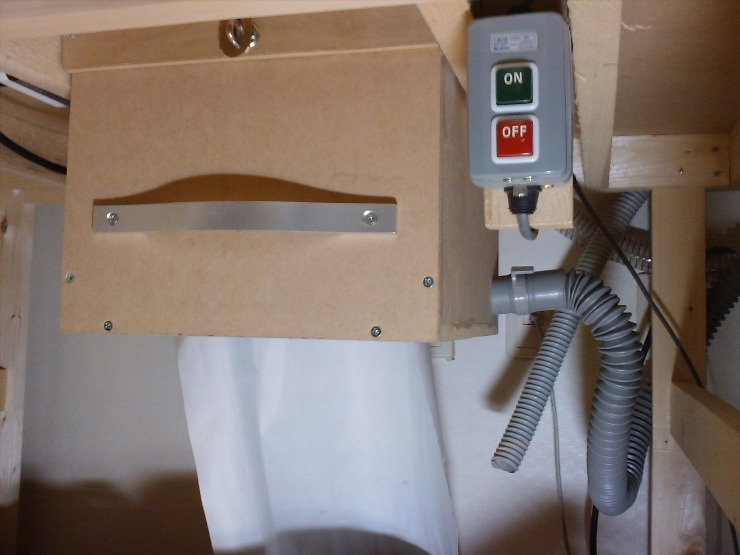

원형톱 사각박스를 닫은 모습입니다. 돌려보니 소음이 집에있는 청소기(삼성 먼지따로 550W)정도 되네요... 아직 이웃에서 소리난다는 말은 없네요...

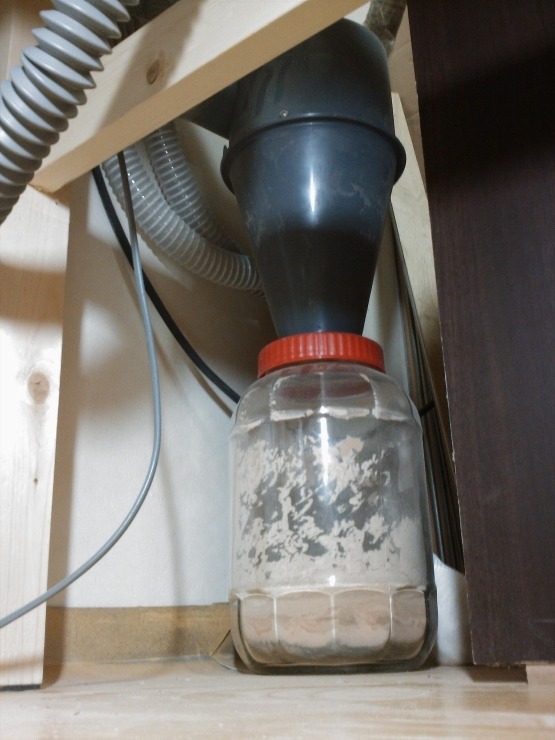

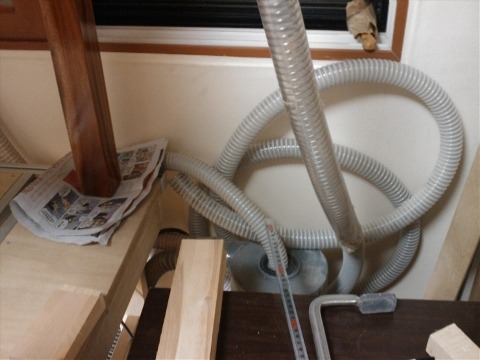

"파랑" 님께서 주신 정미기용 싸이클론으로 집진기 만들었읍니다. (공짜로 주신 파랑님 다시한번 감사드립니다.) 정미기 싸이클론 흡입쪽에서 관을 아예 두개 뽑았읍니다. 하나는 원형톱으로 가고 투명 호스는 작업대 위로 걸어 늘어뜨려 놨읍니다. 청소 및 작업대 위에서 트리머 돌릴때, 그냥 톱질하거나 샌딩할때 위에서 호스를 댕겨서 쓰기 편하게 말입니다.

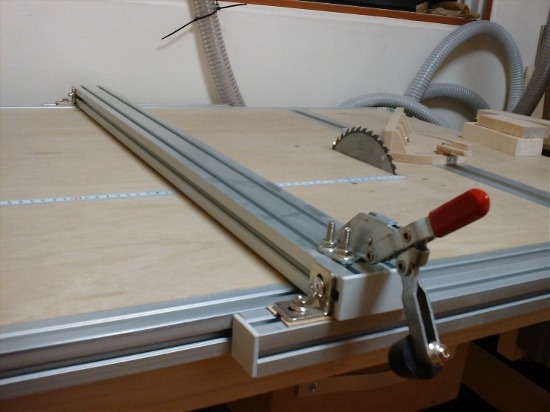

조기대는 알루미륨 프로파일을 사용해서 만들어 보았읍니다. 작업대 앞 뒤에 30x30 프로파일을 나란히 붙이고 좌우로 움직이는 조기대는 30x60 사이즈를 사용했읍니다.

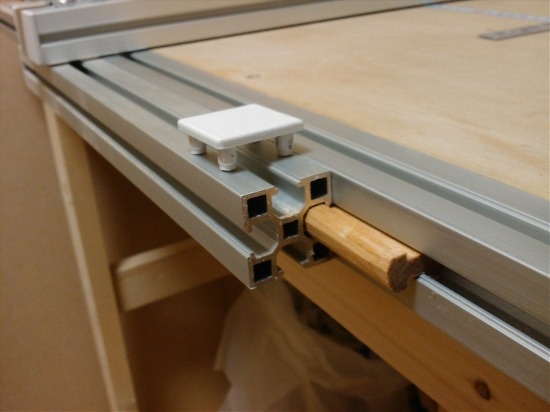

토글 클램프를 사용해 눌러서 고정시키는 방법을 썼습니다. 레일의 움직임은 프로파일 사이에 자작나무 심을 깎아 넣어 베어링의 역할을 하고(wd-40으로 적셔놓았습니다), 레일과 가이더를 가지런히 움직이게 하였읍니다.
자작나무 심은 레일보다 조금 짧게 만들어 작업대 끝까지 조기대가 이동 가능토록 하여 780mm 까지 재단 가능토록 하였읍니다.
오른쪽에는 스톱퍼를 붙여 조기대가 톱날에 부딛치기 직전에 멈추게 하였습니다.

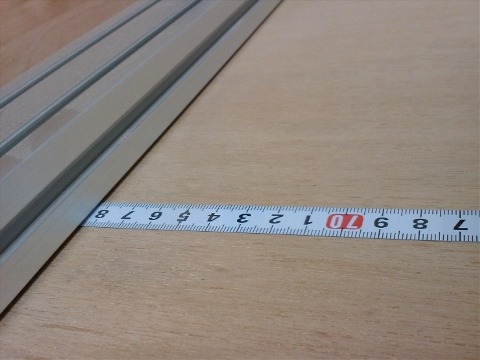

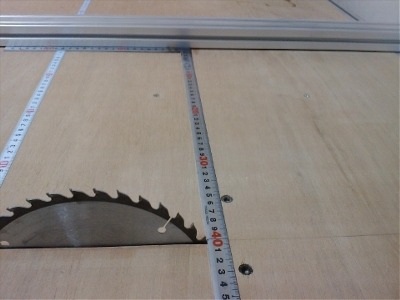

조기대를 아무데나 갖다 놓고 정밀도를 측정합니다. 톱날의 앞,뒤에서 약 0.1mm~0.2mm 정도 오차가 납니다. 킥백방지 차원에서 뒤쪽이 약간 넓은것이 나을 것 같아 이대로 쓰기로 했습니다.

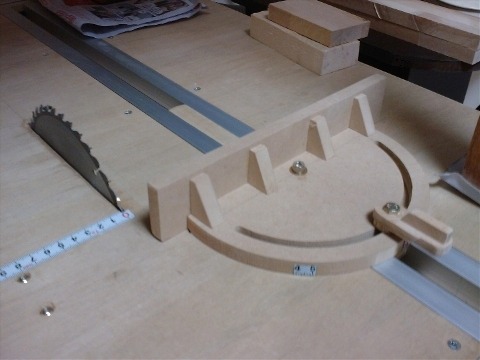

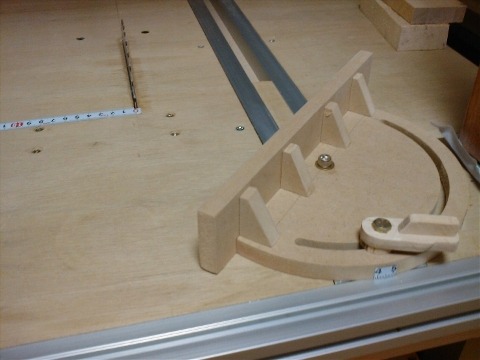

마이터게이지가 필요할 것 같아 자작나무 및 MDF를 사용하여 대충 만들었읍니다. 레일은 ㄱ자 알미늄 프로파일로 했고(폭 20mm) 45도 및 90도에만 표시를 하여 앞쪽 프로파일에 칼금과 일치시켜 사용토록 하였읍니다.

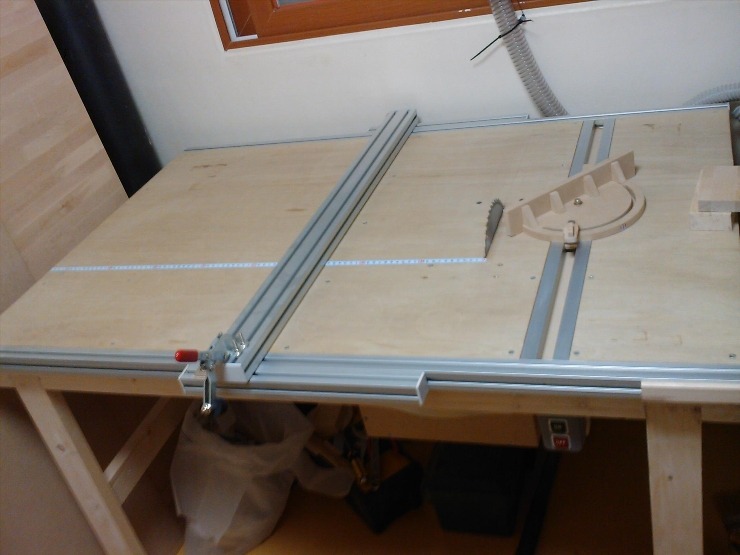

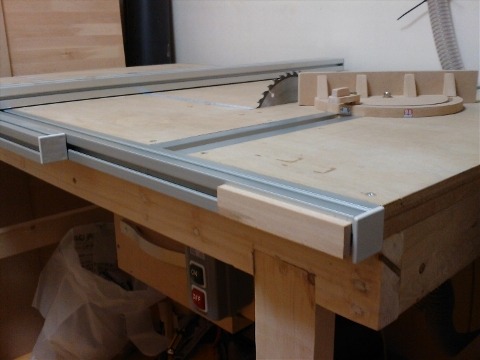

완성된 테이블톱 작업대의 모습입니다.
