Ⅰ. 서론

1.1 댐퍼의 국내 사용동향

국내 설비에서 사용되어 오던 댐퍼는 그 동안 단순기능 그 자체 또는 상징적

의미만을 지녀왔던 것이 사실이다. 그러나 점차 다양한 기능과 성능을 가진

댐퍼들이 개발·출시되고, 설비측면에서 요구하는 댐퍼의 사양이 다변화·세분화

되면서 상징적인 의미보다는 실질적인 기능과 성능이 많이 강조되어지고 있다.
이를테면 사용압력, 온도, 유동유체, 사용목적 및 자동제어에 따라 사용하는

댐퍼의 재질, 두께, 형상 및 성능 등이 변화하고 이에 대응하여야 하는 것이다.
성능을 무시하던 과거의 ON-OFF 및 단순개도 고정의 사용 유형에서, 성능과

기능이 중요시되는 사용 유형으로서 변화가 바로 그것이다.
이러한 변화는 우리 설비분야 관심사항으로 대두되는 에너지 절약, 실내공기의

품질(IAQ, Indoor Air Quality), 시공의 편리성, 각종 기능 등이 댐퍼의 분야에 그대로 적용되어지고 보아도 될 것이다. 여기서는 댐퍼의 종류, 특성 및 형상 등을 소개하여 기계설비에 적합한 댐퍼를 적용설계하는데 도움이 되도록 하고자 한다.


1.2 사용 용어

본 분야에서 사용되어 지고 있는 용어는 대략 다음과 같다.

(1) 댐퍼

덕트 또는 공기조화기내에서 유동하는 유체의 양을 조절하거나 차단하는 기능을 가지며 움직이는 날개를 가진 기구의 총칭이며 유체의 유동방향을 바꾸어 주는 부가적 기능을 가진 것도 있다.


(2) 총면적(Gross Area, Face Area)

댐퍼의 Frame 내부면적을 말하며 이 때는 날개에 의하여 차단되는 유로의 면적, 즉 날개의 투영면적을 포함한다.


(3) 자유면적(Free Area)

댐퍼의 내부면적 중 실제로 유체가 통과할 수 있는 면적으로 댐퍼의 총면적에서 날개, 중간보강(Intemediate Jamb), Jamb Seal 및 바람막이 등의 투영면적을 제외한 면적을 말한다.


(4) 압력강하(Pressure Drop)

덕트의 입구와 출구사이에서 발생하는 압력손실(정압손실)을 말하며 이는 덕트중에 설치된 댐퍼에 의하여 유로에 흐르는 유체가 저항을 받는 것을 의미한다. 일반적으로 댐퍼의 날개가 전개 (Fully Open)에 발생하는 압력강하는 0.1~2mmAq 정도로 작으나 덕트의 중간에 설치되는 댐퍼들은 대부분 압력조정(Pressure Balancing)의 기능을 가지고 있으므로 Full Open상태에서 운전되지 않는다는 것을 고려하여야 한다.
따라서 Fan의 설계시에 계산하는 덕트의 저항에서는 2~3mmAq의 저항이 있다고 보고 이를 감안하여야 한다.


(5) 토오크(Torque)

댐퍼의 날개를 구동시키는데 필요한 회전모멘트를 말하며 이것의 크기에 의하여 댐퍼모터(Damper Motor, Damper Actuator)의 크기가 정하여진다. 토오크에 영향을 주는 인자는 날개를 움직이는 축과 Frame 사이의 마찰력, 링크의 상호 마찰력 및 날개와 Frame사이에서 발생하는 회전마찰력은 날개가 닫히면 닫힐수록 댐퍼의 전후에 발생하는 차압이 증가하게 되어 힘을 가하게 되므로 마찰력이 증가하게 된다. 이를 줄이기 위하여 베어링(주로 부싱)을 설치하며 특수한 경우에는 각 축에 Ball Bearing을 설치하는 경우도 있다.
주축과 핸들판은 마찰저항의 발생이 매우 미미하므로 주축에만 베어링을 설치하는 것은 사실상 의미가 없다고 보아야 한다. 베어링을 전체의 축에 장착하여 토오크를 줄이려는 시도는 기류에 베어링이 노출되어 향후 문제가 발생할 소지를 내포하고 있고, 최근 출시되고 있는 댐퍼 Actuator들이 일정 크기 이상의 댐퍼를 충분히 구동시킬 수 있는 정도의 토오크를 가지고 있으므로 신중히 검토할 필요가 있다.
또한 댐퍼의 토오크는 단순히 면적이란 인자에만 의존하지 않으므로 제조업체의 데이터를 참고하여 Actuator의 회전력을 선정하는 것이 옳다.
Torque의 단위는 주로 [N·m] 또는 [kg·cm]가 많이 사용되어지고 있다.
여기서 1[N·m] ≒ 10[Kg·cm]이며 1뉴톤의 힘이 1m의 힘의 팔에 가해질 때의 회전력을 말한다.


(6) 누설율 (Air Leak Rate)

댐퍼에서의 누설량은 댐퍼전후 차압에 의하여 달라지게 되며 일정 차압하에서 단위면적당 단위시간에 누설되는 공기의 양으로 나타낸다. 댐퍼의 누설량은 똑같은 면적의 댐퍼라고 하더라도 날개의 개수가 많을수록(날개의 폭이 작을수록) 날개를 길이방향으로 많이 분할할수록 틈새가 많이 발생하므로 증가하게 된다.
일반적으로 댐퍼의 제작시방에서 표시하는 "누설률 0%" 라는 표현은 정확한 표현이 아니라고 할 수 있다. 만일 이러한 표현을 사용하려면 댐퍼의 통과유속을 정하여 줌으로써 통과풍량을 계산할 수 있도록 하여 주고 댐퍼가 Fully Closed된 상태에서는 시스템의 압력이 댐퍼에 어느 정도로 가해지는지를 정하여 주는 것이 옳다고 하겠다.


Ⅱ. 댐퍼의 구조

2.1 댐퍼의 구조 및 부품

(1) 댐퍼의 구조(Air Tight Damper의 예)



(2) 댐퍼의 부품별 기능

1) 외곽프레임(External Frame)

댐퍼의 형태를 유지시키는 부품으로 강도 및 덕트와의 연결을 위하여 대부분 ㄷ자형상 또는 이를 약간 변형한 형태를 이루고 있다.


2) 중간보강(Internal Frame or Support Frame)

날개의 강도 및 재질에 따라 다소 차이는 있으나 날개의 길이가 길어지면 비틀림(Twisting)이
발생하여 이웃 날개간에 공간이 발생하고 이로 인하여 누설이 많아 지게 되는데 이를 방지하고 댐퍼 전체의 강도를 보강하기 위하여 길이 방향의 날개를 분할하고 분할된 지점에 보강용 Frame을 설치하게 되는데 이를 말한다.


3) Jamb Seal

외곽프레임(External Frame)중 날개의 방향과 직각을 이루고 있는 Frame을 기둥(Jamb)이라고 하며 누설방지를 위하여 여기에 탄성이 있는 플라스틱, 스테인레스강판을 부착하여 날개와 기둥간에 있는 틈새를 막는데 이 판을 말한다.


4) 날개(Blade)

유체의 양을 조절하거나 폐쇄시키기 위하여는 유로의 면적을 조절하여야 하는데 이를 위하여는 공기통과 면적을 조절할 수 있는 부분이 필요하다. 이렇게 좌우로 회전하는 부분을 날개라고 한다.


5) Blade Seal

서로 이웃하는 날개사이에서 발생하는 누설을 줄이거나 방지하기 위하여 날개의 끝에 패킹을 끼우는데 이를 말한다. 패킹의 재료는 특수 플라스틱, 고무 또는 실리콘이 사용된다.


6) 축(Shaft)

날개와 연결되어 Frame의 Hole에 끼워지며 이를 중심으로 날개가 회전된다.

patrn03h.gif  Jack Shaft

댐퍼의 길이가 축방향으로 길거나 높이 방향으로 높을 경우 구동부가 2개 이상으로 나누어 질 수 있다. 이러한 사례는 댐퍼가 길이 방향으로 길 때 많이 발생하는데 이는 길이 방향으로 날개의 갯수가 많으면 중간에 축으로 연결하는 개소가 많아지고 날개에 비틀림이 발생하여 동력전달에 공차가 발생하게 되어 처음의 날개와 말단의 날개가 개도의 차이가 나게 되며 누설량이 많아지게 되므로 이를 방지할 필요가 있다. 따라서 동력전달의 공차를 줄이기 위하여 댐퍼에 사용되는 것보다 굵은 봉이나 파이프를 이용하여 한쪽 주축에서 다른 쪽의 주축으로 동력을 전달하는 기구를 만들어 사용하게 되는데 이를 말한다.


7) Handle

댐퍼를 수동으로 개폐할 때 사용하는 손잡이를 말한다.


8) Handle Plate

핸들을 고정하거나 댐퍼 날개의 개도를 확인하기 위하여 개도표시기를 부착하는 판을 말한다.


9) Flange

외곽 Frame과 덕트 또는 공조기가 마주치는 면을 말하며 공조기에 부착되는 사례처럼 진동전달 방지용 Canvas를 설치하는 경우는 외곽 프레임의 면과 폭이 같은 상대 플랜지를 사용하여 이 사이에 캔버스를 끼우고 조립하게 된다.


10) Corner Piece

댐퍼의 Frame을 서로 고정하는 방법에는 용접을 하는 방법과 ㄱ자 모양의 부품을 만들어 끼우고 인접 프레임과 압착, 용접 또는 Bolting하게 되는데 이ㄱ자 모양의 부품을 말한다.


11) 바람막이(Blank-off Plate)

댐퍼유로에 댐퍼의 날개를 상하로 배열하여도 날개의 폭이 전체면적을 다 덮을 수 없는 경우가 발생한다. 이 때는 폭이 다른 날개를 상단 또는 하단에 끼움으로써 이를 처리할 수 있으나 부득이한 경우는 상단부 또는 하단부에 맹판(Blind Plate)으로 막게 되는데 이를 말한다.


12) Stopper

댐퍼의 날개가 더 이상 돌아가지 않도록 상하단 프레임에 맹판(Air Tight Damper의 경우는 날개 Seal과 같은 Seal)을 끼우게 되는데 이를 말한다.


Ⅲ. 댐퍼의 종류

3.1 재질에 의한 분류

(1) 철댐퍼

냉간압연강판 또는 아연도강판을 사용하여 프레임 및 날개 등을 제작하는 댐퍼를 말한다.


(2) 알루미늄 댐퍼

댐퍼의 날개 및 Frame등 주요부품은 일정형상으로 압출한 알루미늄을 사용하여 제작된 댐퍼이며 축이나 링크(또는 기어)의 경우는 다른 재질(플라스틱, STS등)을 이용하여 제작된다.


(3) Stainless Steel Damper

거의 모든 부품이 스테인레스 재질을 이용하여 제작되며 주로 부식성이 강하거나 화학제품을 취급 하는 설비에서 많이 사용된다.


3.2 사용압력 및 구조에 의한 분류

(1) 일반용도의 댐퍼(Light weight Damper)

주로 보건용 공조시스템의 덕트나 공조기에 부착하는 댐퍼들이 이에 해당되며 주로 알루미늄 또는 1.6~2.3t 정도의 철판을 이용하여 제작된다.

(2) 중구조 댐퍼(Heavy Duty Damper)

지하철용, 터널용, 원전용 등과 같이 주로 산업용 댐퍼들이 이에 해당되며 무게가 무겁고 고압력 또는 충격에서도 기능을 잃지 않도록 제작된 댐퍼를 말한다.


3.3 날개의 회전방향에 의한 분류

(1) 평행익형 댐퍼(Paraller Blade Damper)

서로 이웃하는 날개가 같은 방향으로 회전하는 댐퍼를 말한다.


(2) 대향익형 댐퍼(Oposed Blade Damper)

서로 이웃하는 날개가 반대방향으로 회전하는 댐퍼이며 대부분의 링크 구동 댐퍼와 전량의 기어구동형 댐퍼가 이에 해당한다.


(3) 혼합형 댐퍼

정풍량 댐퍼처럼 평행형과 대향형 날개가 섞여 있는 댐퍼를 말한다.


(4) 슬라이드형 댐퍼

미닫이문처럼 날개가 가이드를 따라 개폐되는 경우의 댐퍼를 말한다.

patrn03h.gif  Curtain Damper

주로 방화댐퍼에 사용되며 날개가 접힐 수 있는 구조로 되어 있으며 접혀있을 때는 Locking되어 있다가 퓨즈나 기타의 신호에 의하여 Unlocking하여 스프링 또는 중력에 의하여 댐퍼를 폐쇄하는 댐퍼를 말한다.


3.4 유로의 형상에 의한 분류

(1) 원형 댐퍼

유로가 원형이며 작은 댐퍼에 주로 사용된다. 주로 한 개의 날개로 이루어져 있기 때문에 Butterfly
댐퍼라고 말한다. 대형 댐퍼의 경우는 여러개의 날개를 조합하여야 한다.


(2) 사각형 댐퍼

가장 일반적으로 사용되는 댐퍼이다.


(3) Oval Damper

유로가 타원형을 이루고 있는 댐퍼를 말한다.



3.5 사용목적에 의한 분류

(1) 일반댐퍼(Volume Control Damper)

주로 유량의 조절이나 폐쇄용으로 사용되며 가장 널리 사용되는 댐퍼이다. 사용되는 재질은 냉각압연강판, 아연도 강판 또는 알루미늄이 일반적이다.


(2) 발란싱 댐퍼(Balancing Damper)

일반댐퍼와 동일하나 덕트의 여러 분지관에 설치되어 압력을 강하시킴으로써 지표경로(Index Circuit) 상의 최말단 취출/흡입구와 기타 분지관에 있는 취출/흡입구에서의 정압이 유사하도록 압력을 조정하여 각 취출/흡입구에서 흡토출 풍량이 일정하도록 하는데 사용된다. 이 때 댐퍼의 날개는 조정된 상태에서 고정되며 특별한 경우가 발생하지 않는 한 그대로 사용되게 되므로 TAB를 할 때 이외에는 조절하지 않는다.


(3) 저누설 댐퍼(Air tight Damper, Low Leakage Damper)

Volume Control Damper의 일종으로 완전폐쇄시 댐퍼를 통한 유체의 흐름이 적도록 설계되어 에너지 손실 감소, 코일 등의 동파방지 등의 목적으로 사용되며 따라서 공조기의 OA Damper에 주로 사용되는 추세이다.


(4) 정풍량 댐퍼(일정풍량댐퍼, 비례제어 댐퍼, Linear Volume Control Damper)

에너지 절약 및 공정상의 이유로 어는 시스템에서는 결정된 유량의 공기 또는 Gas만 흘러야할 필요가 있다. 이를 제어하는 방법으로는 여러 가지 방법이 동원되는데 그 종류는 다음과 같다. 그러나 센서에 의한 방법이 아닌 경우의 비례제어 댐퍼는 댐퍼가 조절될 때마다 댐퍼입구의 정압조건이 달라지므로 정확한 비례제어 특성을 기대하기는 어렵다.

① 댐퍼모터와 유량감지 Sensor를 이용하는 방법

Controller에서 필요한 풍량을 Setting하고 Sensor에서 유량을 감지하여 Feedback 시켜 원하는 풍량이 흐르는지 확인하는 형태로 일정한 풍량을 보내는 댐퍼이며 풍량제어방식은 CAV 시스템과 유사하다. 물론 Pressure Independent형 제어가 사용되어지고 있다.



② 댐퍼에서 저항을 많이 주는 방법

ⅰ) 유로에 Blank-off Plate로 유로를 막고 댐퍼에서의 통과유속을 증가시킨다.
이 때 댐퍼에서의 정압손실이 커지게 되므로 개도에 따라 유량이 선형비례에 근사하게 조절된다. 그러나 댐퍼에서의 압력손실이 커지게 되므로 Fan의 동력이 커지고 소음이 많이 발생한다.
ⅱ) 폭이 작고 두꺼운 날개를 많이 단다.
댐퍼 날개의 개수가 많으므로 날개에 의해 막히는 면적이 커지게 되어 위의 ⅰ)과 같은 현상이 일어나나 동력손실은 와류가 적은 만큼 작아지게 된다. 현재 국내에서는 일반형 및 저누설댐퍼의 경우에는 150mm폭의 날개가 많이 사용되어지고 정풍량 댐퍼에서는 100mm 및 70mm폭의 날개가 많이 사용되어지고 있다.
ⅲ) 평행형 날개와 대향형 날개를 섞어 비례제어 특성을 유도한다.
평행형 날개의 댐퍼는 개도가 작은 상태에서도 많은 날개의 댐퍼는 개도가 작은 상태 에서도 많은 풍량이 통과하고 대향형 날개의 경우는 이와 반대적인 현상이 나타나므로 이를 직절히 혼합하면 선형비례의 특성이 나타날 수 있다. 따라서 국내에서 사용되는 비례제어 댐퍼는 이 방법과 폭이 작은 날개를 동시에 사용하므로써 정압손실을 유도하는 방법이 많이 이용하고 있다.
ⅳ) 날개의 개도를 조정하는 구동장치를 특수하게 만드는 방법
평행형 또는 대향형 댐퍼를 이용하되 핸들의 회전각도와 날개의 회전각도를 다르게 하여 비례제어특성이 나타나도록 제작된 경우이며 이 경우 링크가 복잡하여지고 제작이 어려우며 가격이 비싸지므로 거의 이용되지 않고 있다.


(5) 역풍방지 댐퍼(Back Draft Damper, Shutter, Check Damper)

하나의 Casing안에서 여러개의 Fan이 병렬로 운전되고 있고 하나의 토출 챰바로 토출하고 있는 때, 이 중에는 Stand-by Fan과 같이 정지되어 있는 Fan이 있을 수 있는데 이 경우 Fan의 내부를 통하여 기류가 역류하게 된다. 기류의 역류가 발생하게 되면 공기가 Short Circuit로 재순환되므로 에너지적으로 손실이 발생함은 물론 Fan Rotor가 거꾸로 회전하고 있으므로 재기동할 때 기동토오크가 커져 축 또는 전기적인 문제가 발생할 수 있다. 이와 같은 역류현상을 방지하기 위하여 기류의 중간에 설치하는 댐퍼를 말한다.
이 경우 역압이 발생할 때 역류를 방지하는 것이 우선이면 Check Damper라고 하며 양압이 걸린 실내처럼 일정 압력이상의 압력이 걸리면 유체가 도피할 수 있도록 하는 기능이 우선이면 릴리프 댐퍼(Pressure Relief Damper)라고 한다.


(6) Shut-off Damper

배기 Fan의 토출구에 부착되어 있는 댐퍼는 단순히 개방과 폐쇄의 기능만을 유지하는데 Fan이 운전되면 열리고 정지하면 닫힌다. 이러한 댐퍼를 Shut-off Damper라고 한다.







(7) 방화 댐퍼(Fire Damper)

화재가 발생하게 되면 방화벽을 통과하는 닥트 등을 통하여 유독가스 및 화염이 순식간에 이동하며 한 쪽 구역에서 발생한 화재의 영향이 다른 구역으로 영향을 미치게 된다. 이 중 화염에 의한 피해를 방지할 목적으로 불길을 차단하기 위하여 설치되는 댐퍼를 방화댐퍼라고 한다.
방화댐퍼는 주로 온도퓨즈 또는 전기신호에 의하여 스프링, 전기 및 중력의 힘에 의하여 작동된다. 닫히는 형태는 일반 댐퍼(Volume Control Damper)와 같이 날개가 회전하는 형태 및 슬라이딩 셔터(Curtain)처럼 닫히는 형태등이 일반적이다.
외국의 사례를 보면 보통 화염에서 견딜 수 있는 시간에 의하여 1.5시간용 및 3시간용으로 구분하며 Leak율도 제한을 하게 된다.
ball02a.gif1.5 hour Rating Fire Damper : 벽, 바닥 및 칸막이에 설치되어 최초 화재 발생 후 1.5시간 이상 3시간미만 동안 견딜 수 있는 방화댐퍼
ball02a.gif3 hour Rating Fire Damper : 벽, 바닥 및 칸막이에 설치되어 최초 화재 발생 후 3시간 이상 견딜 수 있는 방화댐퍼
또한 화재가 발생하면 이를 감지하여 Fan이 정지하고 댐퍼는 닫히는 형태의 방화시스템을 Static Fire(Smoke) Control이라고 하며 이 때 사용되는 방화댐퍼를 Static Rated Fire Damper라고 한다. 여기에 자동제어를 가미하여 화재지역의 급기 댐퍼와 화재발생 이외 지역의 배기 댐퍼는 폐쇄하고, 화재지역의 배기 댐퍼와 화재발생 이외 지역의 급기 댐퍼는 열어 사람이 대피하는 동안에 질식 등을 방지할 수 있도록 제어하는 방화시스템 Dynamic Fire (Smoke) Control이라고 한다. 여기에 사용되는 방화댐퍼는 Dynamic Rated Fire Damper라고 불리운다.


(8) 방연 댐퍼(Smoke Damper)

화재발생시에는 화염에 의한 인명피해보다 유독 가스나 연기에 질식되어 발생하는 인명 피해가 더 많으며 가스의 이동속도는 화염보다 더 빠르므로 가스의 이동을 차단하고 이를 배연하는 시스템이 반드시 필요하다. 여기서는 화염에 충분히 견딜 수 있는 강도와 가스의 유동을 차단하기 위한 밀폐성이 보장되어야 한다. Dynamic Fire(Smoke) Control System에서는 일정 시간동안 제어를 할 수 있는 자동제어 계통의 화염에 대한 내성도 필요하다. UL의 기준에 의하면 Leakage는 보통 4단계로 나뉘며 이 중 ClassⅡ 이상의 성능을 가지는 댐퍼를 사용하여야 하는 것으로 추천되고 있다.

도표[3.1]배연댐퍼의 UL누설등급

등   급

댐퍼전후 차압별 누설율 [cfm/sq. ft]

1" W.G.

4" W.G

8" W.G

Class Ⅰ

4

8

11

Class Ⅱ

 10

 20

 28

Class Ⅲ

 40

 80

 112

Class Ⅳ

 60

 120

 168

배연(제연)댐퍼도 방연댐퍼의 일종이며 화재의 제어후 배연할 목적으로 사용된다.



(9) 방화방연 댐퍼(Fire & Smoke Damper)

방화 댐퍼와 방연댐퍼를 혼합한 형태의 댐퍼를 말하며 최근에는 이 방화방연댐퍼를 사용하는 추세이다.



(10) 동파방지 댐퍼

실제로 동파를 방지할 수 있는 기능은 가지고 있지 않으나 하나의 프레임에 저누설댐퍼(Air Tight Damper)의 날개를 이중으로 배열하여 누설율을 더 줄이고 날개사이에 중간층을 둠으로써 외부공기의 냉기전달 속도를 둔화시키는 댐퍼를 편의상 이렇게 부른다. 코일의 동파방지를 위하여 보통은 동파방지 히터를 공조기에 내장하거나 온수 또는 스팀을 계속 순환시키는 방법이 이용되고 있다.



(11) IAQ 댐퍼

댐퍼 자체의 기능이나 형상을 나타내는 표현은 아니다. 실내공기의 오염된 상태(주로 이산화탄소의 농도)를 측정하여 오염이 되면 외기를 더 도입하도록 외기댐퍼의 개도를 늘리고 일정농도 이하의 오염하에서는 외기도입을 줄임으로써 에너지 절약을 유도하는 컨트롤을 갖춘 댐퍼를 일컫는다.



3.6 사용장소에 따른 분류

(1) 일반공조용 댐퍼

- 덕트용 댐퍼 : 덕트의 중간에 부착되는 댐퍼
- 공조기용 댐퍼 : 공조기에 부착되는 댐퍼



(2) 지하철용 댐퍼

지하철역사 또는 급배기에 사용되는 댐퍼이며 열차풍에 의한 압력이 크고 기류의 방향이 급격히 변화하므로 중구조형(Heavy Duty)댐퍼가 사용된다.



(3) 터널용 댐퍼

터널의 환기설비에 이용되는 댐퍼로 중구조형이다.



(4) 원전용 댐퍼

원자력 발전설비의 급배기에 이용되는 댐퍼로 사고시를 대비하여 용접 및 성능이 확실히 보장되어야 하는 중구조형 댐퍼이다.



(5) 팬용 댐퍼

- 팬 토출 댐퍼

팬의 토출구에는 댐퍼를 장착하는 경우가 드므나 특별한 이유가 있는 경우에는 Volume Control 댐퍼나 역풍방지댐퍼(Back Draft Damper)를 설치하기도 한다.

- Inlet Vane Damper

Fan의 흡입유량을 조절하기 위하여 흡입구에 설치하는 댐퍼로 실린더형 및 Cone형의 방사형댐퍼가 주로 사용된다.





3.7 자동제어 유무에 의한 분류

(1) 수동 댐퍼(Manual Operating Damper)

댐퍼의 날개를 수동 핸들을 이용하여 개폐하며 일정 개도 상태에서 고정하기 위하여는 여러 가지 형상의 lock 장치를 이용한다.



(2) 자동 댐퍼(Automatic Control Damper)

실내의 온도나 중앙감시반에서의 지시 또는 실내의 오염감지 센서 등에 의하여 Controller에 신호를 보내고 컨트롤러에서는 다시 댐퍼에 부착되어 있는 댐퍼 Actuator로 신호를 보내어 댐퍼의 개도를 조절하는 댐퍼를 말한다. Acutator에는 공압식과 전기식이 있으며 공압식에서는 주로 피스톤이, 전기식에서는 주로 모터가 사용된다.



3.8 구동 방법에 의한 댐퍼

(1) 링크구동 댐퍼(Link Drive Damper)

막대형 링크를 이용하여 핸들에 부착된 주축에서 전달하는 동력을 종동축에 전달하는 방법으로, 제작방법이 간단하고 값이 싸므로 가장 널리 이용된다. 완전개방시 또는 완전폐쇄시 링크의 동력전달이 엇각에서 이루어지고, 각 링크간의 연결은 핀 또는 리벳을 사용하므로 마찰이 발생하여 힘의 전달면에서는 토오크가 커지게 된다. 만일 마찰저항을 줄이기 위하여 핀 또는 리벳을 헐겁게 고정하면 동력전달에 공차가 발생하여 날개사이에 틈새가 발생하거나 대향형날개의 경우는 날개끼리 서로 싸워 개폐가 되지 않는 경우도 발생한다.



(2) 기어구동 댐퍼(Gear Drive Damper)

날개의 각 축에 기어를 끼우고 기어의 톱니에 의하여 동력을 전달하는 댐퍼로 약 5년전부터 유럽에서 많이 사용되어 오고 있으며 우리나라에서도 개발이 완료되어 출시되고 있다. 기어형 댐퍼의 장점은 날개의 폭만큼 힘의 팔이 모두 동일하여 구동 토오크가 작아지므로 댐퍼를 원활히 구동시킬 수 있다는 데 있다.



3.9 설치방법에 의한 분류

(1) 수평 설치형

날개가 지면과 수평으로 설치되는 댐퍼로 가장 일반적인 설치 방법이다.



(2) 수직 설치형

댐퍼의 날개가 지면과 수직으로 설치되며 Jamb Seal을 사용하는 Air Tight Damper에서는 Seal이 눌려 누설율이 많아질 수 있다.



3.10 날개의 형상에 의한 분류

(1) Air foil형 날개 댐퍼

소음발생이 적고 와류손실이 적으므로 점차 이러한 날개를 많이 사용하고 있다. 최근에는 압출성이 좋은 알루미늄을 이용한 댐퍼가 많이 사용되고 있으므로 주로 이러한 형상의 댐퍼가 많이 사용된다.



(2) Vee형 날개 댐퍼

과거의 일반댐퍼나 방화댐퍼에서 많이 사용하던 방법이며 중구조형 댐퍼에서는 현재도 많이 사용하고 있다.



(3) 삼각형 날개 댐퍼

삼각형의 형상을 가진 날개를 사용하며 날개의 축은 삼각형의 한쪽 꼭지점에 설치하여 2개의 기류를 혼합 또는 하나만의 기류를 선택하는 곳에 사용되며 유럽의 일부 Fan Coil Unit에서 사용되고 있다.



(4) 평판형 날개(Flat Blade) 댐퍼

보통 평판을 이용하여 날개를 만들며 축의 위치에는 Pivot를 준다. 날개의 양끝단에도 Pivot를 주기도 한다. Vee형과 같이 일반형 철댐퍼에서 많이 사용하고 있는 형태이다.



Ⅳ. 댐퍼의 특성

여기서 지면관계상 모든 댐퍼에 대한 특성을 다루기는 한계가 있으므로 우리의 주위에서 가장 많이 사용되는 일반적인 댐퍼의 특성만을 언급하기로 하며 데이터도 일반화되지 않은 관계로 일부 회사의 제품에 대한 데이터를 인용하기로 한다.

4.1 개도(각도)에 따른 통과유량

(1) 평행익형 댐퍼

날개가 조금만 열려도 많은 유량이 흐르게 되므로 제어성이 나쁘고 선형비례제어의 특성을 얻으려면 시스템 전체의 압력손실 대비 Full Open 댐퍼에서의 압력손실이 약 30%정도 이상이어야 한다.



(2) 대향익형 댐퍼

평행익형 댐퍼보다는 제어성이 좋다. 시스템 전체의 압력손실 대비 Full Open 댐퍼에서의 압력손실이 약 10%정도 이상이어도 비례제어 특성이 약간씩 나타난다.




4.2 댐퍼 전후의 압력손실

댐퍼를 통과하는 유체의 댐퍼에서의 압력손실은 Fan의 정압을 선정하는데 필요한 인자이다. 그러나 댐퍼는 항시 완전히 열린 상태에서 사용되는 것이 아니고 지표경로에는 주로 댐퍼가 달려 있지 않는 경우가 많으므로 이를 감안하여야 한다.

(1) Air foil 날개를 가진 Air-Tight 댐퍼의 경우

① 150mm 날개의 경우



② 100mm 날개의 경우



③ 70mm 날개의 경우



(2) Back Draft Damper의 경우



4.3 댐퍼 전후의 누설율

앞에서도 설명한 바와 같이 댐퍼의 누설은 용도에 따라서는 중요한 의미를 지닐 수 있다. 누설량을 표현하는데는 반드시 댐퍼의 전후에 걸리는 차압이 제시되어야 한다. 일반적으로 누설량이 문제가 되지 않는 부분에 Volume Control 댐퍼를 사용하고 있으므로 일반댐퍼의 누설율을 언급하는 것은 의미가 없다. 누설이 적어야 되는 곳에서는 Air-Tight 댐퍼를 적용하므로 여기서는 Air-Tight 댐퍼의 누설량에 대하여만 언급하기로 한다.

(1) Air foil 날개를 가진 Air-Tight 댐퍼의 경우

①150mm 날개의 경우



② 100mm 날개의 경우



③ 70mm 날개의 경우



(2) 150mm 일반댐퍼의 경우

도표[4.2]150mm 날개를 가진 일반댐퍼의 누설량

전후압력차[mmAq]

2.5

5.0

7.5

10

15

20

25

누설량[CMH/㎡]

235

335

430

505

6045

775

860



(3) Back Draft Damper의 경우



4.4 댐퍼에서 발생하는 소음

댐퍼에서 발생하는 소음은 통과 면풍속, Blade의 형상, 댐퍼에 가해지는 압력 및 유체의 유동특성에 따라 변하며 최근에는 실내의 쾌적도를 중요시 하는 경향이 많으므로 간과할 수 없는 부분이라고 하겠다. 보통 소음은 댐퍼를 통과하여 토출구나 흡입구에서 직접 들을 수 있는 토출소음과 유로 밖으로 전달되어 나오는 확산소음으로 구분되며 일반적으로 NC 나 RC의 소음치로 표현한다. 댐퍼가 설치되는 장소와 발생소음이 적다는 이유로 아직까지는 댐퍼의 발생소음에 대한 인식과 필요성이 많지는 않으므로 여기에 대한 자료는 많지 않으나 일반적인 사례를 한 개만 소개하기로 한다. 정확한 데이터는 각 메이커마다 다를 수 있으므로 사용하고자 하는 제품의 제조사에 문의하는 것이 정확하다.

도표[4.2]댐퍼에서의 발생소음

면풍속

Air foil형 날개

Triple Vee형 날개

5m/sec

NC17~20

NC28~32

10m/sec

NC30~35

NC40~50

15m/sec

NC40~50

NC50~60

Ⅴ. 댐퍼의 시험

Volume Control Damper의 시험은 주로 AMCA Standard 500-89 "Test Methods for Louvers, Dampers and Shutters"에 의하여 시험되고 있으며 주로 일반 환기용 및 공조용으로 사용되는 루버, 댐퍼 및 셔터에 대한 시험방법을 제시하고 있다. 여기서는 댐퍼시험의 종류를 간단히 나열하는 정도만 소개하고자 한다.

5.1 시험시 주변온도

50℉~104℉사이


5.2 시험시 풍량측정장치의 사용조건

· Pitot-Static Tube를 사용할 경우 : 측정면에서의 풍속이 1250fpm 이상일 것
· 노즐을 사용할 경우 : 노즐 전후 차압이 최소 0.1 inch W.G. 이상일 것


5.3 댐퍼 시험의 종류

(1) 풍량 vs 압력강하 시험

측정범위의 풍량을 여러 등분하여 변화시켜가면서 최소 5회이상 측정하여야 하며 제시된 시험설비의 규격하에서 풍량별 압력강하를 읽는다.


(2) 누설시험

측정범위의 압력을 여러 등분하여 변화시켜가면서 최소 5회이상 누설량을 측정하여 결과 자료로 이용하여야 한다.


(3) 토오크 시험



댐퍼의 구동 토오크는 댐퍼를 열 때와 닫을 때 각각 다를 수 있으며 댐퍼에 가해지는 압력에 따라서도 달라질 수 있다. 따라서 압력이 가해지지 않은 상태 및 압력이 가해지는 상태에서 각각 시험하여 이를 시험결과로 활용하여야 한다.


(4) 최소작동압력 시험

Back Draft Damper의 경우에는 풍압이 높은 경우도 있으나 미압에서 작동하는 댐퍼도 있다. 초기의 최소작동압력은 풍압이 높은 댐퍼의 경우 댐퍼전후의 압력강하와 커다란 상관관계는 없으나 풍압이 낮은 경우는 이 압력이 바로 댐퍼의 압력강하라고 말할 수 있다. 또한 Relief Damper댐퍼의 기능으로 사용되는 경우에는 설정압력에서 반드시 작동을 하여야 하므로 이 시험은 중요한 의미를 가진다고 보여진다. 챰바 또는 덕트에 미압부터 차례로 압력을 가한후 댐퍼 날개가 열리는 현상 및 개도를 기록한다.


(5) 내압시험(강도시험)

댐퍼가 닫혀 있을 때 압력이 가해져 일정압력이 댐퍼는 변형을 일으키게 되는데 주로 날개에서 휨이 일어난다. 휨이 다시 복원되지 않는 정도의 압력에서는 댐퍼의 기능이 상실되게 된다. 휨이 발생하면 누설량이 증가하게 되므로 사용되는 용도에 따라 압력에 대한 충분한 강도를 유지하여야 한다.
댐퍼를 완전히 닫은 상태에서 압력을 점차 증가시키면서 그 압력에서의 날개의 휨을 측정한다.


(6) 날개의 회전각도별 풍량 측정

정풍량 댐퍼를 시험하는 경우 댐퍼의 입구압력을 일정하게 유지하면서 날개의 회전각도별 통과풍량을 측정한다.


5.4 댐퍼의 시험설비 규격(AMCA Standard 500-89 기준)

(1) 댐퍼가 유로의 입구에 설치된 경우



(2) 댐퍼가 유로의 말단에 설치된 경우

(3) 댐퍼가 유로의 중간에 설치된 경우



(4) Inlet Chamber의 경우



(5) Discharge Chamber의 경우



Ⅵ. 댐퍼의 선정

댐퍼의 크기는 덕트의 크기와 같이 결정되는 것이 여러 가지 측면에서 유리하다. 우선 덕트의 축소 및 확대에 의한 압력손실과 와류손실의 발생을 줄이는 효과가 있고 닥트의 제작 및 설치공사상에도 작업이 간단하여 지기 때문이다. 다음과 같은 사항을 고려하여 댐퍼를 선정한다.

(1) 통과하는 유체

공기, 가스, 산성, 알칼리성등에 따라 부식성이 다르고 밀폐성도 고려되어야 하므로 이를 고려하여야 한다.

(2) 유체의 통과 면풍속

일반적으로 닥트와 같은 규격 또는 4~8m/sec 정도의 풍속으로 선정한다.

(3) 설치장소

실내, 실외, 부식성, 바닷가 등에 따라 재질 등이 달라져야 한다.

(4) 사용압력

100mmAq이하, 200mmAq이하, 300mmAq이하, 그 이상 등에 따라 사용재질 및 재질의 두께가 달라진다.

(5) 사용온도

120℃이하, 200℃이하 그 이상 등의 온도에 따라 재질 및 패킹의 재료가 달라진다.

(6) 핸들의 개수

일반적으로 2.5㎡ 정도의 규격에 맞는 댐퍼 Actuator가 출시되고 있으므로 그 이상의 크기에서는 두 개 이상으로 분리한다.

(7) 사용용도

방화 또는 방연용인가? 단순한 Volume Control용인가? 누설이 적은 댐퍼이어야 하는가? 혹은 유체를 고기밀하여 밸브처럼 완전차단하여야 하는가? 주위의 장비와 품질의 격은 상응하는가? 등을 고려하여야 한다.

(8) 구동방법

자동으로 제어를 하는 경우는 Actuator를 장착할 수 있도록 주축의 인출길이가 길어져야 하는데 전기식의 경우 70mm 정도, 공압식 Actuator인 경우는 130mm 정도를 인출하여야 한다. 또한 워엄기어 등에 의한 구동도 자주 사용되고 있으므로 이를 고려할 수도 있다. 이 경우는 수동핸들의 공급은 필요치 않다.

(9) 플렌지부착 여부

덕트에 취부되는 경우는 상태플렌지가 필요치 아니하고 공조기에 설치되는 경우는 공조기에서의 진동이 덕트로 전달되는 것을 방지하기 위하여 캔버스 이음을 하는 경우가 많으므로 상대 플렌지 부착여부를 확인하여야 한다.

(10) 플렌지의 폭과 취부방법

덕트의 플렌지와 댐퍼의 플렌지의 폭이 다를 수 있으므로 맞는 규격을 사용하거나 부득이한 경우는 취부방법을 고려하여야 한다.

덧글 2개 | 엮인글 쓰기 이 포스트를..
[펌] 가변풍량방식(VAV)시스템 개요 | 공기조화설비








VAV SYSTEM의 개요


임권빈
(주)삼우종합건축사사무소
실장





Ⅰ. VAV SYSTEM 개요

1.1 VAV SYSTEM의 원리

가변 풍량 방식이란 Variable Air Volume System(VAV 방식)을 말하며, 정풍량 방식(CAV식)이 송풍 온도를 변화 시켜서 부하 변동에 대처하는데 반해, 가변 풍량 방식(VAV방식)은 공조해야 할 Area의 열부하 증감에 따라 송풍량을 조절하여 소정의 온·습도를 유지시키는 공조 방식이다. 즉 가변 풍량 방식의 원리는 풍량이 열부하에 비례한다는 것이다. 공조 설비에 있어서 부하에 따라서 풍량을 조절 하는 것은 결코 새로운 개념이 아니며 공조 설비가 시작될 때부터 각실의 부하에 따라 풍량을 다르게 설계하고, 수동 댐퍼를 이용하여 풍량을 정해왔다. 즉 이 개념에 각 실의 부하 변동에 따라 순간적으로 대응시키기 위해 수동이 아닌 자동조절장치를 설치하여 수동 조정의 번거로움을 개선한 것이 가변풍량 방식(VAV 방식) 이다. VAV 방식의 기본적 흐름은 그림 1-1과 같으며 송풍량과 실내 현열부하와의 관계 는 아래의 식으로 정리된다.

HS = 0.29Q(tr - td) ········· [식1]
단 HS = 실내 현열부하 (Kcal/h)
Q = 송 풍 량 (㎥/h)
tr = 실내 온도(℃)
td = 송풍 온도(℃)

상기의 [식1]에서 송풍량(Q)를 일정하게 유지하는 경우, 실내 부하의 변화에 따라 Δt 즉, tr-td를 조절해야 하며 이때 실내 온도가 설계 조건으로 일정하게 주어진 값이므로 공조기에서의 송풍 온도(td)를 조절하여야 실내 현열부하에 대응될 수 있으며, 이 방법을 CAV방식 이라고 한다.
한편, 실내 부하의 변화에 따라 송풍량(Q)을 변화시키는 경우에는 공조기의 송풍 온도를 일정하게 유지시키는 방법으로 실내 현열 부하에 대응할 수 있으며 이 방식을 VAV 방식 이라고 한다.



1.2 VAV SYSTEM의 특징.

여기서는 일반적으로 많이 사용되는 가변풍량 단일 덕트 방식에 대하여 기술하기로 한다.

(1) 장점

1) 부하 변동에 따른 순간적 대응이 빠르므로 쾌적성이 향상 될 수 있다.
2) 동시 부하율을 고려하여 기기 용량을 결정할 수 있으므로 기기 용량을 작게 할 수 있다.
3) 운전비 절약 가능

① 각 실별 또는 각 죤별로 VAV 유니트를 설치하고 각 부분의 열부하에 따라 송풍량을 조절하여 실온을 유지하므로 에너지의 낭비를 절감할 수 있다.
② 부분 부하시 풍량을 줄일 수 있어 송풍기 동력을 절감할 수 있다.
③ 전폐형 유니트를 사용하여 비 사용실의 공조를 정지할 수 있어 송풍량을 줄이고 송풍기 소비 동력을 절감할 수 있다.


(2) 채용시 주의점 및 단점

1) 사용하는 가변 풍량 유니트는 정풍량 특성 및 소음 특성이 우수해야 한다.
2) 풍량 변화에 영향을 받지 않고 일정한 토출 패턴을 갖는 디퓨져를 선정한다.
3) 최소 풍량시에도 최소 필요 외기 도입량을 확보할 수 있도록 주의한다. 특히 일반 사무실과 회의실 이 동일 공조기 죤일 경우와 같이 필요 외기량의 차가 클 경우 주의해야 한다.
4) 부하 감소시, 풍량이 너무 적어지는 경우가 있는데 이런 경우가 예상될 시에는 급기 온도차를 작게 하는 수법으로 최소 풍량을 유지해야 한다.
5) 지하층 및 습도 조건이 까다로운 곳에 현열만 감소한 경우, 급기량의 감소와 함께 제습량이 감소하 므로 재열등의 방법이 필요할 경우가 있다.
6) 최대부터 최소 풍량까지의 풍량 변동에 대한 급기 및 환기 FAN의 운전 특성을 검토하여 안정 운전 및 소비에너지 절감 목적을 만족시키기 위한 팬 제어 방법을 검토한다.
7) 냉풍, 저풍량시에 콜드 드래프트가 생길 가능성이 있다.


1.3 VAV UNIT의 종류 및 특성

가변 풍량 방식에서의 가변 풍량 유니트에는 여러 가지가 있으며 그 특징도 다양하다.
사용하는 유니트의 종류에 따라 거주성의 쾌적감은 물론 초기 투자비 및 운전 경비도 상이하므로 시스템 설계시 건축적 조건과 공조 조건을 충분히 검토하여 각 Project에 적합한 유니트를 설정할 필요가 있다.
가변 풍량 유니트는 정풍량 유니트에 전기식 또는 공기식 조작기를 조합한 경우가 많다. 이들 유니트 중 교축형(Throttle Type)의 것은 덕트내에 정압 변동이 생겨도 이에 영향을 받지 않고 유니트 2차측 공기를 일정하게 유지하는 정풍량 특성이 있다. 가변 풍량 유니트의 종류는 교축형(Throttle Type), 바이 패스형(By-Pass Type), 유인형(Induction Type)등으로 크게 구별되며 우리 나라에서 시판되고 있는 유니트는 거의 교축형이다.
상기의 유니트 중 1차측 정압에 영향을 받아 2차측의 유량이 변동되는 것과 영향을 받지 않는 것이 있는데 전자를 Pressure Dependent Type, 후자를 Pressure Independent Type 이라고 하며 그 특징은 다음과 같다.



(1) Pressure Dependent Unit

종래의 모터 댐퍼는 그림 1.2와 같이 제어해야 할 실의 덕트 경로에 댐퍼를 설치하여 풍량을 조정하는 방식으로, 동일 덕트계에 여러개의 제어해야할 실이 연결되어있을 경우, 각 모터 댐퍼의 개도율의 변경에 따라 덕트내의 정압이 변동되어 2차측 공기량의 제어에 순간적으로 영향을 미치게 되므로 각실의 정확한 온도 제어가 어렵게 된다.
이와같이 1차측 압력의 변동에 따라 2차측 공기량 제어에 영향을 미치는 특성을 갖는 유니트를 Pressure Dependent Type이라고 한다. 이와같은 종류의 유니트를 사용하는 경우 제어 회로에 Feed Back 기능을 첨가할 필요가 있다.


(2) Pressure Independent Type Unit

그림 1.3에 Pressure Independent Type의 대표적인 예인 교축형 유니트를 나타내고 있다. 이 유니트는 실내 부하 변동에 따라 연동되는 제1동작부와 1차 덕트내의 압력 변동을 스프링을 이용, 흡수하여 정풍량을 유지하는 제2동작부등 2개의 독립된 동작부로 이루어져 있다. 이 Type의 유니트는 1개의 온도 감지기로 여러개의 Unit를 제어할 수 있어 가변 풍량 방식의 유니트로는 Pressure Independent Type보다 성능이 우수하다.


(3) 교축형 유니트(Throttle Type Unit)

전항에서 언급한 바와 같이 교축형 유니트는 두 개의 독립된 동작부를 갖고 있으며, 실내 부하 변동에 대응하며 또한 정압 변동에도 대응할 수 있는 2차측 정압 조절이 가능한 정풍량 기구이다. 교축형 유니트는 바이패스 유니트와 달리 유니트의 통과 풍량의 변화에 따라 1차측 덕트의 정압이 변한다.
그림 1.3에서는 '스프링 내장형 유니트', 그림 1.4에는 '벨로즈 내장형 유니트'를 나타내고 있다. 일반적으로 국내에서는 스프링 내장형 유니트를 많이 사용하고 있다.





또한 2차측 부하 변동에 따른 풍량 변동의 대처 방안은 1.4에서 자세히 기술하기로 하고, 그림 1.5는 이들 제어 방법의 차이에 따른 소요 동력의 비교이다. 그러나 회전수제어는 초기투자비가 비싸기 때문에 제어 방법, 결정시에 장치의 규모·정압·type·변동폭·설비비·운전등을 종합 검토하여 결정하여야 한다.
그림 1.1에는 교축형 유니트를 사용한 공조 방식의 기본적 흐름을 나타내고 있다. 이 방식은 각 실별 또는 각죤별 교축형 VAV 유니트를 설치하고 실내에 설치된 온도 조절기의 작동에 따라 송풍량을 조정하여 실온을 유지시키는 방식이다.
교축형의 장·단점 및 고려 사항은 다음과 같다.

1) 장점

① 부하 변동에 따라 송풍량을 변동시키므로 송풍량 변동 제어에 따른 송풍기 동력 절감 가능
② 전폐형 유니트 사용시 비사용실에 대한 송풍을 정지 시킬수 있으므로 송풍량을 줄일 수 있어 송풍 동력 절감이 가능하다.
③ 정풍량 기능을 갖추고 있으므로 덕트 계통의 설계 및 시공이 용이하다.
④ 덕트 공사비가 By-Pass방식에 비해 저렴하다.

2) 단점 및 고려 사항

① 최소 필요 환기량을 확보하기 위해 최소 개도를 결정하여야 한다.
② 덕트내의 정압 변동이 크므로 정압 제어를 필요로 한다.
③ 정압 제어를 위한 장치의 설치로 초기 투자비가 증가한다.
④ 패케이지 유니트등과 같은 직팽식 코일을 사용한 공조기에 사용시 통과 풍속이 감소하지 않도록 특별한 제어 방식이 필요하다.
⑤ 발생 소음이 크다.
⑥ 저풍량시 공기 분포가 흐트러지기 쉽다.
⑦ 유니트의 정압 손실이 크다.


(4) 바이 패스 유니트(By-Pass Unit)

바이 패스형 유니트는 실내 부하 변동에 따라서 실내 토출 풍량을 조절하며, 잉여 풍량을 바이 패스 시키는 방법으로 부하에 대응한다.
따라서 유니트를 통과하는 풍량은 변하지 않으므로 유니트 1차측 덕트의 정압 변동이 거의 없으며 송풍기의 풍량 역시 변동이 없다. 그러므로 송풍기 동력 절감 효과를 기대할 수 없다. 그림 1.6에 바이패스형 유니트의 개념도를 나타내고 있다.





그림 1.7은 바이패스형 유니트를 설치한 공조 방식의 흐름도를 나타내고 있다.
그림에서와 같이 천장내에 설치한 바이패스형 유니트는 실내 온도 조절기의 작동에 따라 풍량을 조절, 잉여 풍량을 천장내로 바이패스 시키는 것이며 패케이지형 직팽 코일을 사용하는 공조기에 많이 사용되고 있다.

1) 장점

① 덕트내 정압의 변동이 없으므로 유니트의 발생 소음이 적다.
② 정압 손실이 적다.
③ FAN 제어가 불필요하다.
④ 저풍량시에도 공기 분포가 흐트러짐이 없다.

2) 단점

① FAN 동력을 절감할 수 없다.
② 덕트 계통의 증·개축에 적응성이 떨어진다.
③ 자기 정압 조정기가 없기 때문에 CAV 유니트로 사용하기 어렵다.
④ 대형 설비에 부적합하다.
⑤ 최소 풍량의 설정이 어렵다.
⑥ 천장속의 발열을 유효하게 배열하기 어려워 공조기 부하가 커진다.


(5) 유인형 유니트(Induction Type Unit)

그림 1.8에 교축형을 응용한 유인형 유니트의 개념도를 나타내고 있다.

공조기에서 저온의 1차 공기를 공급하고 유니트에서 실내 또는 2차 공기를 유인하여 1,2차 공기를 혼합하여 실내에 토출한다.
실내 온도 조절기의 지시에 따라 부하가 최대일 때는 유인 공기측의 댐퍼를 닫고 1차 공기의 전량을 실내 송풍한다.
한편, 실내 부하가 감소하면 2차(유인)공기측 댐퍼를 열어 1차 공기와 2차 공기의 혼합비를 조절하여 송풍 온도를 조절한다.
그림 1.9에는 '유인형 유니트'를 사용하는 공조 덕트 계통의 흐름도를 나타내고 있다. 다음에는 유인형 유니트의 장·단점을 기술한다.

1) 장점

① 덕트 치수를 작게 할 수 있다.
② 온열로서 실내 발생열을 사용할 수 있다.
③ 1차 공기 온도를 조절하여 최소 부하시에도 적절한 환기량을 얻을 수 있다.



2) 단점 및 고려 사항

① 먼지 및 냄새 제거 능력이 낮다.
② 1차측 덕트의 정압이 높기 때문에 송풍기의 소요 동력이 증가한다.
③ 유니트에서 취출구까지 또는 흡입 덕트 설치시는 흡입구까지의 길이에 한계가 있다.


(6) 댐퍼형 유니트

Pressure Independent Type의 경우 유니트내에 내장된 속도 감지기에서 공기의 속도를 감지하여 조절용 Controller에 보내면 Controller에서 Actuator에 신호를 보내서 풍량을 제어한다. 즉 모터 댐퍼를 조절하여 실내 온도를 일정하게 유지시키는 간단한 방식이다. 다음에 댐퍼형 유니트의 장·단점을 기술한다.

1) 장점

① 버터플라이형 댐퍼를 사용하여 풍량을 제어함으로 정압손실이 작다.
② 제작이 간편하므로 특별한 기술이 필요치 않다.

2) 단점 및 고려 사항

① 전원이 끊겼을 경우 사용이 불가능하다.
② 유니트에 내장된 속도 센서에 이물질이 끼어 정확한 풍량 제어를 할 수 없는 경우가 있다.
③ 소음이 발생되기 쉬우므로 별도의 소음기를 설치하여야 한다.
④ 1개의 공조기에 여러대의 유니트를 설치할 때 경우에 따라 순간적인 풍량 변동이 생기기 쉽다.


1.4 송풍량의 제어 방법

송풍량의 제어는 바이패스형 유니트를 제외한 모든 유니트에 1차측 덕트 정압을 일정하게 유지하기 위해 필요하며, 한편으로 송풍기의 동력 절감을 위해서도 VAV SYSTEM의 경우 꼭 필요한 사항이다. 제어 방법으로는 스크롤 댐퍼 제어, 흡입 댐퍼 제어, 흡입 베인제어, 팬 모터 회전수 제어등이 있으며 각 제어 방법의 특징은 아래와 같다.
그리고 각 제어 방법에 따른 소요 동력의 비교를 그림 1.5에 나타내고 있다.

(1) 스크롤 댐퍼

그림 1.10에 스크롤 댐퍼 설치시의 개념도와 풍량 및 정압과 댐퍼의 조작상태에 대한 상관 곡선을 나타내고 있다. 제어 원리는 토출부에 설치한 스크롤 댐퍼를 제어하며 장치 저항 곡선을 변화시켜 풍량을 제어한다.
댐퍼의 개폐도와 풍량은 정비례하지 않는다.



1) 특징

간단한 방법으로 흡입 댐퍼 제어보다 제어성은 우수하지만 풍량의 제어 범위는 좁다.
축동력의 변화는 전개시의 팬동력 곡선상을 풍량에 대응하여 변화된다.


(2) 흡입 댐퍼 제어

그림 1.11에 흡입 댐퍼 제어시의 시스템 개념도와 풍량 및 정압과 댐퍼 개폐상태에 대한 상관 곡선을 나타내고 있다.
흡입측의 저항을 증가시켜서 토출측의 압력 곡선을 변화시키며 스크롤 댐퍼와 마찬가지로 개도율과 풍량비는 비례하지 않는다.

1) 특징

스크롤 댐퍼 제어에 비교할 때 동력이 절감되고 풍량제어 범위가 넓은 편이나, 제어 효율면에서는 가장 나쁘다. 축동력의 변화는 댐퍼의 교축에 따라서 흡입 공기가 가볍게 된 것만큼, 토출측에 댐퍼를 설치한 경우와 비교하면 동력이 약간 감소하지만 큰 효과는 없다.



(3) 흡입 베인 제어

그림 1.12에 흡입 베인 제어시의 개념도와 풍량 및 정압과 댐퍼 개폐 상태에 대한 상관 곡선을 나타내고 있다. 제어 원리는 팬의 날개차와 공기 유입 개도를 변화시켜 팬의 압력 곡선을 바꾸며, 이 경우도 베인의 개도율과 풍량은 비례하지 않는다.

1) 특징

댐퍼 제어와 비교할 때 동력이 절감되고 풍량 제어 범위가 넓어서 우수하다. 또한 어느 정도 대형에도 이용할 수 있는 방법으로 사용 범위는 풍량 70~100%의 범위에서 가장 효율이 높으며 70% 이하에서도 댐퍼 제어와 비교할 때 비교적 양호한 편이다. 축동력의 변화는 전개시의 팬동력 곡선보다 훨씬 낮은 곡선상을 이동한다.



(4) 모터 회전수 제어

그림 1.13 모터 회전수 제어시의 개념도와 풍량 및 회전수와의 상관 곡선을 나타내고 있다. 팬의 날개차의 회전수를 변화시켜 풍량을 조절하여 1차측 덕트의 정압을 일정하게 하는 방법이다.

1) 특징

송풍기 동력 절감과 풍량 제어 범위의 양면에서 가장 우수하며 풍량은 회전수에 거의 비례한다. 제어 효율은 풍량 70~109%에서 흡입 베인보다 약간 나쁜 것도 있으나 전체적으로 양호하며, 각 회전수 제어에 따라서 다르지만, 대개 회전수의 3승에 비례하여 축동력이 변화하기 때문에 축동력 감소율은 매우 크다.



1.5 VAV 방식의 설계의 수순과 주의점

(1) VAV System을 설계하는 경우 특히 중요한 것은 부하의 성격을 명확히 파악하는데 있다.
     전체 부하 중에서 변동하는 부하의 비율은 어느 정도인가?, 또한 부하의 종류는
      무엇인가 등을 확실히 파악해서 그 건물에 맞는 VAV System을 선정하여야 한다.
     다음에 부하 산정의 Check List를 표시한다.

[표1.1]

장    소

건물조건

용     도

거 주 성

위도

규모

사무소

실내온습도 조건

지방

연면적

다목적 빌딩

자동제어

기후

층고

모듈화

방위

천정고

병원

공기 청정도

외벽구조

공장

건설비

유리창의 종류와 면적

사용시간

운전비

설비점유면적

환기량

고정부하와 변동부하의 비율


[표1.2]

zone 부  하

비    고

PERIMETER

INTERION

변 동 부 하

일   사

사   람

전   도

OA기기

극간풍

조   명

고 정 부 하

조   명

조   명


[표1.3]

연 간 냉 방 부 하

일사, 사람, 조명, 사무 기기

하기 냉방, 동기 난방 부하

전도, 극간풍, 외기


[표1.4] 부하의 종류와 처리 방식

PERIMETER

INTERION

SYSTEM

부  하

방  식

부  하

방  식

1

일  사

VAV

조명, 부하

CAV

전  도

기기등

2

전  도

CAV

일사, 인간, 조명

VAV

기기등

3

전  도

CAV

일사 x 1/2

VAV

일사 x 1/2

조명, 사람, 기기등

4

전  도

FAN COIL 또는 INDUCTION UNIT

조명, 사람, 기기등

VAV

일  사

5

전도, 일사

CAV + 재열

조명, 사람, 기기등

VAV


표1.1은 설계에 대한 제1조건으로서 충분히 검토 후 표1.2와 같이 변동 부하와 고정 부하로 나누고 또한 ZONE별로 나누어 그위에 표1.3과 같이 연간을 통해 냉방부하 ZONE과 냉난방 ZONE으로 분류해서 부하를 파악한다.
변동 부하 가운데 일사부하는 기상의 급격한 변화에 의해 현저히 변화하고, 또한 시간별로 변화한다. 유리창 면적이 큰 건물에서는 부하 변동이 특히 크기 때문에 추출 온도 일정의 VAV로서 처리하면 극단적인 풍량 변동이 발생하며, 그 결과 공기 분포나 최소 환기량의 확보등에 악영향을 끼치기 때문에 주의를 요한다.
또한 극간풍을 고정 부하로 간주 CAV로 처리할 경우 외기 온도에 의해 송풍 온도를 재설정하는 경우도 다수 발생한다. 표1.4에 부하의 종류와 처리 방식의 조항을 표시한다. ZONE을 VAV로서 처리하는 경우, ZONE의 부하 감소에 따라서 취출 공기량도 감소하기 때문에 도입외기량이 감소되는 경우가 많이 있다.
환기규정 또는 냄새제거의 목적으로부터 최소 도입 외기량을 확보하지 않으면 안되는 경우는 공조기에서 취입외기량을 증가시킬 필요가 있다. 이 경우는 ZONE 부하의 감소에 대해 외기 부하가 증가한다.
부하 분산의 POINT는 상기와 같이 연간 냉방 ZONE, 냉·난방 ZONE의 구분을 명확하게 해서 그로부터 고정부하인가 변동부하인가 파악해야 한다.
그 뒤에 부하 변동폭이 얼마만큼 있을까를 파악하는 것이 중요하다.


(2) VAV UNIT의 최대, 최소 풍량

각 ZONE UNIT의 최대, 최소 풍량은 식[2] ~ [5]에서 산출된다.
Qs = SHs / 0.288 (Tr - Tc) ----------- [2]
Qw = SHw / 0.288(Tw - Tr) -----------[3]
Qa = V x A.C                     ----------- [4]
Qb = A x Qa                      ----------- [5]
Qmin = 0.4 ~ 0.5 Qmax      ----------- [6]

Qs : 하기의 최소 냉풍량 (㎥/h)
Qw : 동기의 최대 온풍량 (㎥/h)
Qa : 환기횟수를 기준한 풍량 (㎥/h)
Qb : 단면적을 기준한 풍량 (㎥/h)
Qmin : UNIT 또는 ZONE의 최소 풍량 (㎥/h)
Qmax : UNIT 또는 ZONE의 최대 풍량 (㎥/h)
SHs : 냉방 최대 현열량 (Kcal/h)
SHw : 난방 최대 현열양 (Kcal/h)
Tr : 실내 건구 온도 (℃)
Tc : 냉풍 취출 온도 (℃)
Tw : 온풍 취출 온도 (℃)
V : 실용적 (㎥)
A.C : 최소환기횟수 (회/h)
A : 실의 단면적 (㎡)

UNIT의 최대 풍량 Qmax는 식[2], 또는 [3]에서 산출되고, 최소 풍량 Qmin는 식[4],[5],[6]에서 산출된다. UNIT의 최소 풍량은 부하 변동폭이 클 경우는 현저하게 풍량이 감소, 환기규정 또는 환기 분포 및 냄새 제거에 필요한 최소 풍량을 유지시키지 못하는 경우가 있다. 이 경우는 식[4],[5],[6] 가운데 조건에 맞는 풍량을 UNIT의 최소량으로 한다.



(3) 공조기의 최대, 최소 풍량

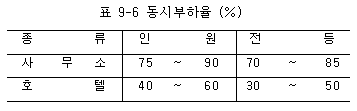

공조기의 최대 풍량은 각 ZONE의 최대 풍량의 합계가 아니고 동시 최대부하시의 현열 즉, 동사부하율을 고려한 풍량으로 해야한다.
공조기의 최소 풍량은 VAV 형식에 따라 달라지는데, BY-PASS TYPE은 항상 풍량이 일정하고 THROTTLE형 TYPE은 ZONE의 최소 부하시의 풍량 또는 최소 환기 횟수를 고려한 풍량이어야 한다.


(4) 송풍기 선정시 고려사항

1) VAV UNIT를 사용하는 경우 송풍기는 건물 부하 변동에 따라 안정적으로 변화하며 운전되는 성능 을 갖춘 제품을 선정하여야 한다.
2) 송풍기가 너무 크면 송풍량을 효과적으로 조절할 수 없고, 너무 적으면 전반적으로 비효율적이다.
그러므로 송풍기를 선정하여야 한다.
3) 가능한한 Forward Curve Fan은 대형 VAV설비에 사용하지 않는 것이 좋다. (동력 절감상 Airfoil Fan에 비해 불리)


(5) DUCT의 설계

ZONE의 MAIN DUCT의 SIZE는 동시부하율을 고려해 결정하고 CAV방식보다 DUCT SIZE가 작게 되는 장점이 있다. 또한 정압조정기를 내장한 VAV UNIT는 정압 변동에 대한 자기 평형 기능을 가지고 있기 때문에 정압 재취득법등의 엄밀한 DUCT 계산이 필요없으며 시공에 있어서도 다소의 유동성이 있다.


(6) 취출구의 선정과 공기분포

VAV 방식의 취출구 선정의 요점을 열거하면 다음과 같다.
1) 풍량의 변동폭이 어느 정도인가 CHECK한다.
2) 가능한 한 취출구의 개수를 늘려 취출구 1개당 풍량을 감소시킨다.
3) 유인 성능이 높은 취출구를 사용한다.(SLOT형, ANEMO형)
4) 최대 풍량 80% 정도에서 취출구를 선정한다.
5) 냉·온풍 겸용의 경우는 공기의 비중량이 달라져 취출 공기 PATTERN이 변화하기 때문에 주의를 요한다.
6) 취출 풍량이 변화해도 취출 풍속을 일정하게 유지하는 기구를 가진 취출구가 바람직하다.
7) Coanda효과 때문에 VAV 설비에는 Air-Bar 급기 기구가 가장 적합하다.
8) VAV 터미널과 공기 취출구를 통해 발생하는 소음치는 최대 급기량 조건에서도 실내 요구 소음치보다 적어도 3dB 정도 낮게 유지할 수 있는 것을 채택하여야 한다.


1.6 맺음말

최초 가변풍량 방식은 냉방용으로 개발된 것이며 우리나라와 같이 겨울철에 난방부하가 발생하는 곳에서는 가변 풍량 방식을 채택할 때에 주의할 필요가 있다. 즉 겨울철의 경우, 외주부 뿐만 아니라 내주부에도 운전 개시 초기에는 난방 부하가 발생하게 되는데, 냉방시 적용한 가변 풍량 유니트를 그대로 난방에 적용하게 되면 재실 인원이 증가함에 따라 토출 풍량이 감소하여 환기량이 부족하다는 문제점이 발생한다.
또한 난방시 실온보다 높은 온도를 송풍할 때는 풍량 변화에 의해 실내 공기 분포가 극단적으로 악화된다. 따라서 가변 풍량 공조 방식을 채택할 때에는 내주부와 외주부를 명확히 구분하고 외주부에 대해서는 별도의 방식에 의한 시스템 보강이 필요하다. 또한 초기 가동시에는 내주부에도 난방 부하가 발생하므로 내주부용 공조기에도 난방 Coil을 설치하여야 한다.
이상과 같은 결과로 가변풍량(VAV) 방식을 채택할시에는 초기 투자비를 비롯하여 자동제어등 다방면으로 충분한 검토를 행하여 결정하는 것이 바람직하다.



※ 한국냉동공조기술협회발행 1997년 9월호






방송국의 공조목적
  • 조정실 및 기타 지역에 있는 방송 장비 및 기자재를 일정한 온도 및 습도를 유지

  • 외부 환경으로부터 보호

  • STUDIO 및 기타 지역 외부 소음을 차단

  • 저소음의 공간을 유지하여 최상의 방송 환경을 만들어 주는 것

공조시스템의 기본구상



1. 공조 지역 설정

(1) 방송 지역

  • STUDIO, DUBBING ROOM : 필요시 일정한 온습도 및 저소음의 방송환경 유지

  • 기타 방송 지역 : 연중 무휴 일정한 온습도, 저소음을 유지 기계 보호

    • 기타 지역 : 주/보조정실, C.G실, 아나브스, 송출실등

(2) 일반 지역

  • 일반 공조 실시




2. PROJECT TEAM 구성

  • 발주처, 방송 장비 공급 업체, 건축 음향, 공조, 전기, 소방등 각 분야

  • 상호 협조하여 계획 수립 후 공사를 진행 시켜야 가장 효율적인 공사 수행




3. 기본적 고려 사항

  • 정확성 : 선정된 방송 장비 환경에 적합한 공조 장비 인가 ?

  • 내구성 : 방송을 하는데 있어 연중 무휴의 운전조건에 적합한 공조 장비 인가 ?

  • 경제성 : 구매, 설치, 운영, 유지보수등 초기 투자비 및 유지비가 경제적 적합성 ?




4. 건축상의 고려 사항

  • 공조 설비 및 방송 환경에 맞게 각 지역을 각 지역을 최대한 효율적으로 배치

  • 스튜디오 및 주조정실의 모든 외벽 및 PARTITION은 천정위 지붕까지 밀폐

  • 천정 또는 벽 사이에 DUCT가 지나갈수 있는 공간 필요

    • 천정보와 천정 마감 사이의 공간 최소 40Cm

  • 실내 소음 발생 억제를 위해 공조기, 항온 항습기등 설치를 위한 별도의 기계실

  • 건축상의 기본적인 방음 시설을 해야 한다.

  • DOOR는 방음문이어야 하며 위/아래 틈새는 최소화

  • 천정 또는 벽사이에 지나가는 부분도 보완 조치하여 기밀 유지

공조시스템



1. 공조 설계시 고려 사항

  • 실내기와 실외기 배관 거리에 따른 기계 선정

    • 배관거리 수직 및 수평 25m 이상 : 수냉식 실외기

    • 배관거리 수직 및 수평 25m 이하 : 공냉식 실외기 무방

  • 항온항습 지역과 항온 지역 구분에 따른 지역 안배로 공조기 용량 선정

  • STUDIO 및 소음과 관계가 있는 지역은 기타 지역과 별도 공조

  • 24시간 공조를 위한 일반 지역과 분리된 별도의 공조기 설치

  • 계절에 상관없이 일정한 온습도 제공

  • 방송 지역과 일반 지역 공조 비교

    조 건 일반 사무실 STUDIO 조정실 및 기타지역
    온 도 25 - 26℃ 3±℃ 22 - 23℃ 2±℃ 22℃ 2±℃
    상대 습도 50%RH± 5%RH 50%RH± 5%RH
    현열비 0.67 - 0.75 0.67 - 0.75 0.90 - 0.98
    열부하밀도(㎡/Ton) 18 - 37 18 - 37 5 - 10
    환기량(CMM/Ton) 10 - 11.7 16 - 20 16 - 17.5
    환기 횟수 2회/H 15회/ H 30회/ H
    공기 유동 상부 DUCT 토출 DUCT 상부/바닥 DUCT
    공기 여과 일반 FILTER 고효율 FILTER 고효율 FILTER
    공기 조절 냉반방 별도 조절 냉반방 자동 조절 냉반방 자동 조절
    공조기 이용시간/일 8 시간 24 시간 24 시간
    경보 및 감시 설비 필요 필수적 필요 필수적 필요

  • 항온 항습지역에 항온 항습을 하지 않을시 발생 문제점

    • 고온 : 컴퓨터 및 방송장비의 직접회로에 고열화 현상으로 내구성 및 효율 저하

    • 저온 : 장비의 오동작

    • 고습 : 방송 기자재의 JAM 현상 야기, HEAD CRASH 현상 및 장비 내부의 응결현상 발생

    • 저습 : 정전기 발생으로 헤드에서 마그네틱 코딩의 마모 현상 발생


2. 방송 지역의 급기(실내기)




  • UP FLOW TYPE

    • 상부 급기 형으로 방송 지역과 밀접한 관계가 없는 장소에 사용

    • 상부 급기와 전면 흡입으로 실내 공기 순환

    • 사용 장소 : 자료실


  • DOWN FLOW TYPE

    • 하부 급기 형으로 방송 지역중 급기 DUCT 설치가용이하지 않을 경우 사용

    • ACCESS FLOOR를 각기 다른 ROOM으로 급기를 하며환기 DUCT를 통하여 ROOM 내의 공기를 환기 시킨다.

    • 사용 장소 : 방송 전지역, 별도 공조실 필요


  • DUCT TYPE

    • 급기를 각기 다른 DUCT를 통하여 순환 시키는 방법

    • 방송 지역에 가장 적합한 방식으로써 STUDIO 및 기타 소음과 밀접한 관계가 있는 지역은 반드시 이 방법을 사용

    • 천정 마감과 천정보 사이는 반드시 40Cm 이상의 공간이 확보

    • 사용 지역 : STUDIO 및 소음과 밀접한 전지역, 별도의 공조실 설치

3. 방송 지역의 공조기 선정 및 TYPE(1)


(1) 약식 부하 선정 방법

  • 방송 지역은 방송 장비가 있는 방송 지역과 조명장비가 있는 STUDIO등 2개 지역으로 나누어 진다.

  • 송출실, 주조정실, 아나브스, 편집실, DUBBING실등 기타 방송지역( 3평당 = 1RT[2,400Kcal/Hour] 선정 ) 방송 장비가 공간에 비하여 지나치게 많으면 2평당= 1RT를 선정

  • STUDIO 및 조명 부하가 있는 지역 : STUDIO 부하는 조명에 따라 구분

    • 냉열등 : 3 - 4평당 = 1RT 선정

    • HALOGEN등 : 2평당 = 1RT 선정

  • 방송 장비가 없는 기타 지역

    • 4 - 5평당 = 1RT 선정

    • 단, 본약식 계산법은 방송 장비 및 조명 부하와 공간 부하에 의하여 차이가 많이 발생하므로 자세한 부하 계산은 반드시 전문 설계자에게 의뢰 하여야 한다.

3. 방송 지역의 공조기 선정 및 TYPE(2)


(2) 공조기 용량에 따른 실내기 TYPE

  • PACKAGE TYPE

    • 3 - 30 RT 이하에 사용한다.

    • 단 30RT는 설계에 따라서 AHU TYPE으로 변경될수 있음

  • AHU TYPE

    • 30 RT 이상에 사용한다.

 . 방송 지역의 공조기 선정 및 TYPE(3)




(3) 실외기 열교환 방법에 따른 공조기 TYPE

  • 공냉식

    • 실외기의 응축기 COIL을 공기로 열 교환하여 냉매 가스를 액으로 만듬

    • 배관 거리 25m 이하일 경우에 만 설치

    • 배관 거리가 25m 이상 일 경우에는 열 효율이 급격히 저하


  • 수냉식 및 CLYCOL TYPE

    • 실외기의 응축기 COIL을 물 또는 부동액(GLYCOL)로 열교환 하여 냉매 가스를 액으로 만듬

    • 배관 거리 25m 이상일 경우에 사용.

    • GLYCOL을 사용하지 않으면 동절기에 냉각수 배관의 동파 방지를 위해 반드시 HEATER 설치

3. 방송 지역의 공조기 선정 및 TYPE(4)




(4) 공냉식/수냉식 및 GLYCOL TYPE 공조기CYCLE

  • 공냉식 공조기CYCLE





  • 수냉식 및 CLYCOL TYPE 공조기CYCLE





[공조방식] 이중 덕트 방식(dual duct system)



냉풍과 온풍 이중의 덕트를 설치, 일정온도의 공기를 송풍하고 부하변동에 따라 냉풍,온풍을 혼합하여 급기온도를 제어하는 방식




제1장 병원공조 개요



1. 개 요

  • 본 자료는 병원에서의 자동제어 (DDC)의 도입에 관한 분석이다.

  • 자동제어의 이용이 가능한 시장에 관한 데이터는 전 보건 산업에 근거하고 있으며, 그 데이터를 이용하여 DDC 시장을 예측하였다.

  • 보건 산업은 7,560억불 규모의 산업으로서, 미국 GNP의 11%를 상회한다.

  • 보건 산업의 지난 몇 년간의 성장은 어두운 경제 상황 속에서 밝은 전망들 중의 하나가 되어 왔으며, 1983년 이래로 이루어진 병원 건축의 상당 부분은 외래환자에 대한 서비스 확장에 두어져 왔다.

  • 이는 투자비 환수의 큰 부분을 고정 의료 수가가 담당하리라는 의료계의 발표에 기안한 것이다.

  • 이제는 병원이라 해서 더 이상 확실한 이익을 보장하지 못하기 때문에 환자들의 입원 및 퇴원에 소요되는 불필요한 부분을
  • 적절히 조절하여 비용 경감에 힘씀과 동시에 불만 없는 치료를 제공할 필요성이 강조되고 있다.

  • 한편, Joint Commission of Health Care Organization(JCHCO)에서는 병원의 자율적 행동 표준의 최소화를 추진하고, 보고 사항은 더욱 증가시켰다. 따라서, 병원은 효율적 운영을 위해 노력해야만 했다. 연구 보고서에서 보여지듯이 최근까지의 병원은 조절하기가 용이한 외래환자 치료 보다는 입원 환자의 치료에 비용을 낭비하고 있었다. 이러한 비용 증가에 대한 인식이 결국은 보건과 관련된 시장의 성장을 가져오게 된 것이다.

2. 요 약

  • 병원에서 소모되는 에너지 내용 중 75%는 HVAC와 LIGHTING에 소모된다.

  • 병원으로써의 안락성과 치료 효과를 저하시키지 않고 에너지 절감을 할 수 있는 방안을 찾는 것은 병원의 재정 담당 관리자나 보다 적은 직원으로 시설 관리를 해야 하는 시설 담당 관리자에게는 큰 관심사가 아닐 수 없다.

  • 자동제어 (DDC)의 적용에 가장 유망한 병원 규모는 1000에서 2000 병상을 지닌 병원으로 보는 것이 일반적인데, 큰 병원은 아마 기존 시스템 하나를 보유하고 있을지도 모르고, 그보다 작은 병원은 재원이 없을지도 모른다.

  • 다음은 병원에서의 여러 가지 관심을 가져야 할 부분에 대하여 살펴 보기로 한다.

  • 제2장은 고객의 형태 (단면)에 대해 언급한다.
    • 고객이 누구인가와 프로젝트의 재정 기획을 어떻게 할 것인가에 대해서 언급한다.

    • 병원들은 규모에 의거할 때 몇 가지 다른 조직체계를 갖는데 이 조직체계를 아는 것은 자동제어 프로젝트와 관련된 최고 책임자를 찾는데 도움이 된다. 그 KEYMAN은 시설 관리장이나 설비 담당 이사이다.

    • 이 사람들은 SYSTEM을 적용함이 시설 관리 직원의 생산성을 향상시킬 수 있다는 것을 알고 있으며 고위 경영자에게 에너지 절약, 생산성, 최고의 기술 접목 및 증명된 기술이라는 것을 근거로 설득을 하게 된다.

  • 제 3장은 실제 시스템 적용을 다룬다.
    • 병원이라는 특수함으로 인해 기계설 비는 과잉 설계될 때가 자주 있으므로, DDC의 적절한 적용은 굉장한 비용절감을 가져온다. 비용절감 영역의 일부를 예로 든다면 비례 적분 미분 제어, 냉동기 최적 제어, 냉동기 선택, 냉수 순환 계통 제어, Demmand 제어, 교번 운전 제어 등이 있다.

  • 제 4장은 병원의 시스템 구축에 중요한 요구 조건과 병원에 있어서의 중요한 적용 기술이 무엇인가에 대하여 논의 한다.
    • 신뢰성, 멀티 유저, Auto CAD에 도입 및 다양한 보고서 양식의 출력등이 병원 시스템 설계에 반영되어질 기술 중의 하나이다. 뿐만 아니라 他 시스템과의 통합을 위한 유연성 또한 중요한 기술이다.

  • 제 5장은 경쟁력에 관한 기술이다.
    • 우리는 경쟁에 가장 중요한 부분은 제품 자체가 아니라, 서비스라는 것을 익히 경험해 왔다.

    • 즉, SYSTEM 설치 및 부가 이익에서 교육, 유지 보수에 이르는 경제적 구성 및 설계를 통하여 프로젝트를 수주하는 능력이 경쟁력인 것이다.

  • 마지막으로 제 6장에서는 병원에서의 시스템 구축에 대한 목표 달성에 관해 논의한다.
    • 우리는 왜 의사가 병원의 성장과 품질향상에 있어서 중요한 역할을 하는가에 대해 설명한다.

제2장 고객의 형태



자동제어 (DDC)의 구매 과정은 무엇이며 누가 관여하는가?

우리는 많은 병원들이 특정 회사와 관계가 있다는 것을 알고 있기 때문에 PROJECT가 신규 또는 중.개축인 대부분의 경우에 있어서 컨설팅 엔지니어가 관여될 것임을 예측 할 수 있다.
이러한 오랜 관계 지속에는 몇 가지 이유가 있는데, 그 하나는 병원들은 기술력과 경쟁력 모두를 견지하며 항상 변화하여야 하는 것이다.

그러한 병원들 중의 하나는 지난 10년간 7개의 중요한 건축 프로젝트를 진행했다고 이야기하고 있다.
그들은 병원의 물리적 영역을 두 배로 키웠고 새로운 건물은 추후에 더 필요할 지 모르는 공간 확보를 위하여 확장할 수 있도록 설계 되어 졌다.

이러한 확장성에 대한 고려로 인해, 건물 시설 관리 부서는 반드시 컨설팅 엔지니어 회사를 확보하여야 했으며, 컨설팅 회사는 병원에 대해 잘 알고, 그들 병원의 도면을 갱신해 오고 있었다.

오랜 관계 지속에 대한 또 다른 이유는 전문성이다.
과거에 병원에 관한 일을 해오던 엔지니어 중 많은 사람들이 오로지 병원에 관련된 일만 한다. 병원은 매우 복잡한 영역이며, 말 그대로 삶과 죽음을 다루기 때문에 어떤 엔지니어가 병원 관련 업무를 하는가 알 수 있으며, 그 사람들을 동업자로 만들면, 그 엔지니어가 당신을 위한 길을 터줄 수 있을 것이다.

최근의 ASHE 보건 관련 건물 조사에 의하면 많은 병원들이 단순히 전통적인 설계-입찰-건설의 접근보다 한층 발전된 접근을 시도하고 있다.
모든 병원 중에 79%는 전통적인 접근 방법을 사용하며, 또한 45%는 건축 관리를 사용하고, 26%는 설계/건설의 방법을 사용한다. 조산원은 설계/건설 방법과 건축 관리 방법이 전통적 접근 방법의 감소에 반해 증가할 것이라 예측하고 있다. 이 경우에, 병원 관련 일을 수행한 몇몇 GC 업체나, 건축 관리 업체를 안다는 것은 안고 있는 문제를 모두 해결 할 수 있을지도 모른다.




병원의충실성 (충직성)

한 엔지니어가 한 병원과의 오랜 지속적인 관계를 유지하는 그러한 이유들이 당신에게도 장기간의 충실한 고객을 확보하는데 도움을 줄 것이다. 그들은 고품질의 기능 서비스와 지속적인 지원 체제를 요구한다. 많은 병원들이 DDC 시스템을 선택할 때는 서비스 조직의 신뢰도를 가장 중요한 요소로 채택한다고 이야기 했다.

어떻게 프로젝트의 재원을 확보하나?

DDC를 도입하는 프로젝트의 재원 마련은 다음 중 하나 또는 몇 군데로부터 마련한다.

  • 정부 출연금 (Government Grants & Appropriations)
  • 자선 단체 (Philanthropy)
  • 내부 재원
  • 부채 (Taxable Debt, Tax-Exempt Debt)
  • Rebate Program
  • Guaranteed Shared Savings

대부분의 경우에 DDC 프로젝트 (DDC를 적용한 프로젝트)는 전체 건축의 자금규모가 큰 프로젝트일 것이다. 결과적으로 작은 사립 병원의 경우는 관습적으로 재원조달이 이루어질 것이고 대학병원 센터는 재원을 모금이나 기본 등의 형태로 충당 할 지 모른다.

관례적인 공공 프로젝트는 공채 발행이나 정부차원의 모금 프로그램을 통해 재원 확충이 될 것이다.

자금은 몇 가지의 재원으로부터 마련되어 지고 있는데 그 재원의 일부분인 에너지 보상 프로그램이 보편화 되고 있고, 지방 시설 관리 회사나 연방 프로그램 등이 그것이다.

이 시설 관리 프로그램은 점점 확충 되어지고 있다.

시설은 사유이지만 법적으로 제한 받는다는 사실은 시설을 통해 이익을 창출해야 함을 의미한다. 결국 시설 관리자들은 시설의 확충에 대한 투자보다 보존 (관리)에 대한 투자가 더 나은 투자 회수 (ROI) 효과를 거둘 수 있음을 최근에 느끼게 되었다.

에너지 보존(절약) 장치들에 대해서는 일정 비율로 보조금이 지급되어 지며, 그에 대한 법적 보조 정책은 그 영역이나 적용의 다양성이 증가하고 있다.

또 다른 자금 조달 영역은 보증 분할 저축 (Guaranteed shared savings)을 통한 것이다.

당신 지역에 있는 에너지 서비스 회사 (ESCO)로 하여금 당신 회사의 능력을 알게 하면, 그들은 에너지 분석을 정확히 하여 절감액 계산을 해낼 것이다.

TOUCH-TO-CRACK 정부 병원 간은 경우의 재원 확충 방안으로는 차용-OPTION이 있다.

세금 년제 부채 (TAX-EXEMPT DEBT)를 전문으로 하는 차용 회사도 있다. 대표적인 차용 형태는 4 ~ 5년 동안 차용하는 것이다. 어떤 경우에는 컨설팅, 교육, 엔지니어링 등과 같은 무형의 것도 차용 계약에 포함되어 질 수 있다.



제3장 시스템 적용



병원에서 우리는 무엇을 제어하는가?

지금까지 우리는 병원 관련 사항, 즉, 경향, 시장, 시설 그리고 사람들에 대하여 이야기 했다.
지금부터는 장비에 대해 논의하고자 한다. 우리는 병원에서 무엇을 제어하는가?

평균적인 병원 DDC 프로젝트는 DDC 컨트롤러와 공기압 구동기들로 구성된 HVAC (공기조화) 뿐이 었다. 이것들이 일반적일 수 있으나, 이보다 더 나은 가능성이 있다.
아래에 기술된 것은 약간의 알아 두어야 할 배경 지식이며, 다음에는 전형적인 적용 사례에 대한 리스트이다.

병원 적용에 대한 몇 가지 배경 지식

  • 병원에서는 일반 빌딩에서 소모하는 단위 면적당 에너지의 150%를 소비한다.
  • 병원은 24시간의 부하 가동률을 가진다.
  • 외과 ZONE은 100% 외기를 필요로 한다.
  • 병원 소비 에너지의 약 50%는 병원 내의 기후 조절에 쓰여진다.
  • 종합병원에서는 비종합병원 (병원 구성상) 보다 20 ~ 40%의 에너지 절감 효과가 있다고 보고되어져 있다.(종합병원 or 연방 병원)
  • 종합병원 (연방 병원)이 에너지 관리 프로그램 (계획)을 가지고 있으면 11 ~ 15%의 에너지 절감을 보여주고 있다.

표준 적용 예


  1. 사무실 영역

    • 냉수 환수 재조정 (RESET)
    • VAV 제어
    • 온수 환수 재조정 (RESET)
    • 조명 제어


  2. 외과 ZONE

    • 습도 제어
    • 의료 GAS 조절 제어


  3. 병 동

    • VAV 제어


  4. 주 방

    • 내부 순환 냉수 (Domestic Chilled Water)
    • 오수 배수 펌프
    • 사람이 없을 때의 내부 순환 온수 재조정
    • 온수 온도 - 식기 세척기
    • 기름 배출기 (Grease Hoods)
    • 냉장고 경보
    • 순간 온수기


  5. 기계실 (PHYSICAL PLANT)
    • 외기 온도 보상
    • 중요 장비 감시 : 비상 발전기, 연료 탱크 Level, 연 감지기, 의료 Gas 보일러 연소, 냉동기 및 냉각 탑, 자동 절환 스위치
    • PA SYSTEM (소방 및 방범 ALARM)
    • 방범 (STAND-ALONE)
    • 소방 (STAND-ALONE)
    • 냉수 환수 재조정 (RESET)
    • 온수 환수 재조정
    • 비상 발전 시스템
    • 유지 관리 : 유지 관리 인원의 이용, 기계 장비, 재고관리, 보고 시스템, 데이터 분석
    • 장비 스케줄 관리
    • 외기 온도 보상
    • 전력 차단기
    • 연 감지기
    • INVERTER (변속 구동 장치)

제4장 시스템 구축



에너지 절약은 어느 곳에서?


일반 사무용 건물에서의 경우처럼 병원 업무의 많은 운전 요소들이 가동되고 있을 때에 에너지 절약을 할 수 있다.
에너지 서비스 회사나 에너지 전문 엔지니어는 에너지 평가를 하며, 절대적인 에너지 절감은 행정 관리 영역이나 의사들의 사무실에서 실현될 수 있음을 알고 있다.
이러한 에너지 절감 계획은 온도 SETBACK과 근무시간 이외의 조명 제어를 통해 이루어 진다. 병원은 24시간 가동되지만, 의사들과 행정 요원들은 24시간 사무실에 있는 것이 아니다.
한 큰 병원에서는 의사 사무실과 행정 요원들의 사무실을 4개의 건물에 위치시키고 있는데, 각 건물은 8층 이상이다. 이 병원에서는 투자 회수가 좋았기 때문에 중앙 PLANT에 장기 상환용 차용 장비를 더 구입 할 수 있었다.
이러한 것들이 시스템 전문가인 우리가 현장을 방문하여 ANDOVER 장비를 병원에 어떻게 적용시킬 것인가를 판단해 주어야 하는 이유이다.

Applied Control Technology는 병원 프로젝트에 대한 경험이 많다. 아래는 우리가 병원에 있어서 설비들의 에너지 절약에 관한 그들의 생각을 일부 보완 설명한 것이다.

HVAC 장비는 필요로 할 때만 동작시켜라

  • 24시간 근무 지역 이외의 영역은 근무시간 이외에는
  • 시스템을 꺼라.(카페테리아, 선물점, 의사 사무실 등)
  • SETBACK 운전은 설비가 상시 운전이 아닐 때 (비 근무시간) 유용하다.
  • 적절한 관리 직원에게 정해진 시간대에 장비의 인력 운영을 할 수 있는 쉬운 방법을 알려주어라.
  • 외기를 최대한 이용할 수 있도록 주변 및 관련 빌딩에 관한 데이터를 수집하여, 냉동기 운영을 하라.(끄거나 부하 줄이기)

시스템을 대상공간의 요구 조건에 부합 시켜라.

  • 병원의 특수한 상황 때문에 기계 시스템은 대개 과잉 설계되어 비효율적으로 운영된다.
  • 일반적 경우에 AHU는 유인 BOX나 재열 BOX로 55℉ (12℃)의 공기를 내보내게 되고, 이 공기는 방안에 있는 THERMOSTATE의 반응을 유발하여 재연 BOX에서 다시 가열된다.
  • 이러한 일련의 과정은 결국 HAU에서 내보내지는 SETTING 온도를 재설정하게 되고, 이는 냉동기의 부하를 경감시켜 줄 것이다.
  • 24시간 운전 시설에 대한 프로그래밍 기법은 아래와 같다.


    1. 냉동기 최적화

      • 최적 기동/정지 방법은 근무시간 대에는 적절한 안락함을 유지하며, 냉동기의 기동 시간을 최소로 함으로써 에너지 비용을 감소시키는 것이다.
      • 최적 기동 기능은 외기 온도, 상대습도, 제어 대상 공간의 온도, 낮 시간, 근무 스케줄 등을 감시하여, 그 데이터를 근거로 가장 늦은 장비 기동 시간을 결정하며, 근무 시간대의 안락함의 수준을 유지하여 준다.
        반면에 최적 정지 기능은 근무가 끝날 때 까지 안락함을 유지시켜 주면서, 가장 빨리 장비를 정지시켜 줄 수 있도록 한다.


    2. SOFT START (유연 기동)

      • 이 프로그램은 냉동기가 기동 된 후, 허용 최대 전력 수요를 제한한다.
      • 냉동기의 VANE 위치는 소요 전력에 의하여 제한되도록 제어된다.
      • 전형적으로 이 기능은 냉동기 용량의 50%에서 냉동기를 기동 시키며, 사용자가 정해 놓은 RAMP TIME에 맞추어 서서히 부하를 증가 시킨다.
      • 같은 냉동기 2대가 있는 경우 한대는 설계 부하의 55%를 부담시키고, 나머지 1대는 설계 부하의 45%를 분담시켜 한대 운전시와 유사한 과정을 거칠 수 있다.
      • 주 운전 냉동기는 "Pulldown"시에는 전체 용량 (냉동기)의 50%로 운전하며, 과부하 시에는 주 운전 냉동기는 전체 부하의 80 ~ 90%로 운전한 후 기동 시키며, 자기 용량의 50%까지 증가시켜 운전하게 된다.
      • 이때 주 운전 냉동기의 운전은 다시 자기 용량의 50%로 감소하게 된다. 만약 냉방 부하가 증가하게 되면, 두 대의 냉동기 모두 자기 용량의 80 ~ 90%로 재설정 운전되게 되는데, 이는 냉매의 공급 측 온도를 보면 알 수 있다.
      • 부하의 감소시에는 후 기동 냉동기의 가동률을 40%로 제한 조정하게 되며, 이로써 안전 운전을 위해 부하를 담당하지 않게 된다.
      • 결국, 후 기동 냉동기는 운전을 중단하고, 주 운전 냉동기가 적은 냉방 부하 모두를 담당하게 된다.
      • 이러한 병렬 운전은 냉동기의 운전 시간을 최소로 하여주며, 전력소모도 감소시켜 준다. 여기서 소비 전력 감소는 냉동기 자체 용량의 50% 훨씬 미만에서 운전 될 경우 냉동기 성능 계수 (COP)가 저하 된다는 사실에 기인한 것이다.

    3. 냉동기 선택(CHILLER SELECTION)
      • 이 프로그램은 최소한의 에너지 소비로 부하를 해결하도록 냉동기 또는 냉동기들 (단수냐 복수냐)을 선택할 것이다.
      • 이 프로그램은 냉동기 제작 업체로부터 입수한 에너지 입력 조건과 냉동기 운전 데이터를 근거로 하고 있다.

    4. 냉수 재설정(CHILLED WATER RESET)

      • 이 프로그램은 냉수 공급 온도를 적절한 Level에서 최대 온도를 유지하도록 공급 온도를 조정 하는 것으로서, 에너지 소비를 줄여준다.
      • 이 프로그램은 냉수 공급 온도, 냉수 환수 온도, 외기 온도, 상대습도, 실내 온도 등을 참고하여 운영된다.
      • 이 프로그램은 공간 활용도 및 혼합도 (사무실 공간 대비 열 발생도)의 함수인 세가지 방안으로 설치된다.
        • 첫번째 방안은 냉수 공급과 냉수 환수 온도의 평균치로 결정되는 시스템 부하의 평균치의 함수로서 냉수 공급 온도를 결정하게 된다. 이 방법에서는 사용자가 온도 설정비를 선택할 수 있다. (User Selectable reset ratio) 예를 들면, 만일 1 : 1의 설정비를 선택하면 냉수 환수 온도가 1˚감소할 때는 냉수 공급 온도가 1˚증가하게 된다.
        • 두 번째는 최대 지역 수요 (Greatest Zone Demand) 방법으로서, 중요 제어 지역에서는 반응성이 더 빠르도록 하는 것이다. 이 방법은 지역 온도의 허용 범위 중 최대치를 설정하도록 하며, 지역 온도가 설정 최대 온도 보다 떨어지면 냉수 환수 온도를 높여 준다.
        • 세 번째 방안은 외기 Enthalpy의 함수로서 냉수 공급 온도를 설정하는 것으로, 이 외기 Enthalpy는 외기 온도와 상대습도로 결정된다. 이 방안의 개념은 외기 Enthalpy의 감소는 냉수 공급 온도의 상승 요인을 갖도록 하는 것이다. 이 방안은 일반적인 사무 빌딩과 같이 일률적으로 낮은 내부 열 발생 요인을 가진 빌딩에 제한 적용된다.

    5. 응축수 재설정 (Condenser Water Reset)

      • 이 방안은 적당히 낮아진 온도의 응축수를 냉동기에 공급하여 냉각탑의 증발 효과를 향상시켜주며 프로그램은 외기의 습구 온도를 분석하여 냉각 탑 Fan과 바이패스 밸브를 제어한다.
      • 이 방법은 응축수 온도 1˚ 감소하는 데에 냉동기 효율은 1.5%가 증가한다는 원리에 근거를 두고 있다.
    6. 수요 제어 (Demand Control)

      • 이 제어는 전력 변환기부터의 전압/전류 신호나 전기 계기로부터 직접 펄스를 받아들여 한정된 시간 간격 동안의 전력 수요를집계한다.

    7. 유동 설정점 (Floating Setpoint)

      • 이 방안은 전력 수요 수준을 근거로 온도 설정점을 자동으로 결정한다.

    8. 교번 기동 (Stagger Start)

      • 이 방안은 전력 수요를 감소시키기 위하여, 각기 다른 시간에 장비를 기동 시키는 것으로, 모든 장비에 Significant Current Draw 를 가지고 적용 시킨다.
      • 장비의 동시 기동 방지

병원의 "HOT BUTTONS" 은 무엇인가?


  • 병원에서 DDC가 갖는 요구 조건이 무엇인가를 결정하려 할 때, 몇 가지 되풀이 되는 예를 만난다.

    • 극히 높은 신뢰성
    • 큰 병원에서의 멀티 User
    • 네트워크 : LAN과 WAN
    • Auto CAD의 도입 (Auto CAD)
    • 다양한 보고서
    • 실내 공기 청정도




신 뢰 성

  • 환자들이 24시간 병실에 있기도 하고, 사업의 특성 때문에 이 신뢰성은 매우 중요하다.
  • 24시간 점유는 불규칙적인 (짜여지지 않은) 유지 보수의 큰 문제를 만든다.
  • 병원 측은 품질에 대한 대가를 지불할 것이고, 그들이 지불한 것에 대해 얻으려 한다.
  • 이 문제에 대한 ANDOVER의 해결책은 ANDOVER의 제품은 생산 제품의 0.5% 이하의 불량률을 갖는다는 사실을 그 해답으로 내세운다.

멀티유저(Multi User)

  • 우리가 보아온 큰 병원들은 많은 독립 부서를 갖는다.
  • 많은 독립부서라는 것은 많은 보수 요청을 의미하며, 다행스러운면은 그러한 문제를 다룰 직원이 많다는 것을 의미한다.
  • 결과적으로 워크스테이션의 분리에 대한 요구가 발생한다.
  • 전형적인 시스템 설치는 시설 관리실에 워크스테이션 한대를 두고, 또 한대는 현장에 설치하는 것이다.
  • ANDOVER는 파일 서버를 포함하여 16대의 워크스테이션까지 확장할 수 있으므로, 멀티 유저 및 여러 현장을 쉽게 다룰 수 있다.

NETWORK

  • 병원에서 LAN은 친근한 용어다. JCAHO에서는 각 병원들이 진료 관리 프로그램의 데이터를 전반적 시설 품질 보장 프로그램으로 보낼 것을 요구하고 있다. 그것은 CAFM (Computer Aided Facility Management)와 HIS (Hospital Information System)의 연결인 것이다.
  • 우선적으로 이들 SYSTEM은 분리 되어졌다. 그래서, 이제 정보 공유의 필요성이 생겼다.
  • 네트워킹 기술이 진보함에 따라, 대부분의 전문가들은 인정받기 위해서는 품질보증 프로그램이 확장되어야 하고, 시설 관리 부서가 환경 조건에 대한 정보를 기록하고, 더 많이 병원의 엔지니어링 부서로 그 정보를 보고하여야 함에 동의한다.
  • 수술실의 온도와 습도에 대한 보고가 제출되어야 만 하고, 실내 공기 청정도, 특히 중환자실의 공기 청정도가 하루 24시간 감시되어야만 하는 날은 멀지 않을지 모른다.
  • 병원의 확장, 신축 그리고 병원 합병의 증가는 광역 네트워크의 시대를 재촉하고 있다.
  • 몇몇 사람의 병원 시설 엔지니어는 원격지의 병원과 데이터를 공유하는 HIS를 볼때, 광역 네트워크상에서 주 컴퓨터에 의해 원격지 단과 병원의 HVAC 시스템이 감시되어지고 제어되어지는 것이 일반화되는 것은 시간 문제라고 느끼고 있다.
  • ANDOVER INFINITY는 CX9200을 적용 Ethernet을 수용하고 MICROSOFT의 SQL DATABASE를 구축하기 때문에 HIS와의 연결에 가장 확실한 SOLUTION을 제공한다.

AUTOCAD의 수용

  • 시설 관리자의 업무가 점점 더 복잡해짐에 따라, 시설 관리자들은 그들 업무의 능력을 향상시키고, 날마다의 업무를 수행하고 점검하는 것을 더 쉽게 해주는 CAFM을 기대하고 있다.
  • CAFM은 CAD 도면의 정보를 시설 관리 데이터 베이스에 기록하는 역할을 한다.
  • 그러한 시설 관리자들이 CAD와 CAFM 기술을 사용함으로 더욱 편리해짐에 따라, SX8000에서의 CAD의 사용은 훨씬 더 확산될 것이다.
  • INFINITY SX8000은 배경 화면으로 AutoCAD 도면을 수용한다.

다양한 보고서 출력 능력

  • 대부분의 병원 시설 관리자들은 이것은 현재 미미하게 사용되어지는 빌딩 자동화 선두 영역이며, JCAHO가 만들게 될 요구 조건의 확장과 함께 증가하게 될 것이라는 것에 동의한다.
  • Plain English의 다양한 유연성을 사용하면 SX8000은 어떤 기술서의 크기의 문장 보고서도 만들어 낸다.

실내 공기 청정도

  • 모든 빌딩에서 이 문제는 중요한 분야다.
  • 특히 환자의 건강이 공기의 질에 의해 영향을 받는 경우에는 더욱 그렇다.
  • Plain English는 외기의 사용과 IAQ 센서를 조합 시킨 표준 제어 방안의 PROGRAM 적용을 손쉽게 한다.



제 5 장 경 쟁 력



우리가 짚고 넘어가야 할 첫번째 사항은 병원에 대한 시스템 판매는 제품 판매이기 보다는 서비스 판매라는 사실이다. 우리는 병원 시장에만 특화된 제품을 가진 생산업자는 없다고 결론 내렸다. 병원 측은 극히 신뢰성 있는 제품과 서비스를 찾고 있다. 그들은 병원 시설의 관리 문제를 포함한 많은 문제들을 풀 수 있는, 또한 그 해답에 대한 경제성을 그들에게 안겨줄 수 있는 시스템을 찾고 있다.

우리는 병원의 자동제어 시스템이 다른 분야의 건물보다는 고급화 되어야 한다는 확신을 갖고 있다. 우리의 시장분석 자료에 의하면 병원에서의 시스템 공급 업체들은 대략 하니웰, 존슨 컨트롤, 랜디스기어 파워스로 나누어 질 수 있고, 추가 된다면 로버트 쇼 등을 들 수 있다.

우리는 다른 어떤 사람도 제공 하지 않는 제어 시스템과 서비스를 제공하려고 하기 때문에 진정한 BAS의 전문가라고 할 수 있다.

우리가 부딪치게 될 사항들 중의 하나는 다른 자동제어 업체들이 분석하지 못하는 병원에 대한 에너지 분석을 하고, 변화들을 수행해 나갈 종합 제안을 내어 놓는 것이다.

우리는 다른 업체들의 화려한 제안과 각종 기능에 대한 과대 포장으로 발생되는 시스템의 부정적 요소들 보다는 보다 실질적이고 병원이라는 특수 상황을 충실히 이해한 시스템의 구축에 전력을 기울일 것이다.

일례로 다른 시스템이 설치된 곳들의 대부분이 사용 미숙과 호환성의 결여로 설치 당시의 의도에서 많이 벗어나 있는 것을 들 수 있다. 더욱이 INFINITY와 경쟁 제품의 비교실상을 사용자에게 알려준다면 그들은 놀랠 것이다.

"판매"에 대한 전략은 "그들이 기존 제품을 가지고 무엇을 하려고 하는가" 하는 질문을 하는 것이다. 결국 병원들은 그러한 질문에 해답을 갖는 시스템을 설치하고, 그런 시스템들을 운영하려고 할 것이다.

그런 면에서 우리는 완벽한 해답을 줄 수 있다.



제 6 장 보 건 시 설(1)



의학과 기술의 지속적 발전은 병원과 의료 시설에 대한 공기조화의 요구 조건도 지속적으로 재평가해야 할 필요성을 대두시켰다. 의학의 증거들은 많은 사항의 치료와 예방에 공기조화의 적절한 활용이 필요하다고 보여주는 반면, 비교적 비싼 소요비용으로 인해 경제적인 에너지 관리를 위한 효율적인 설계와 운영이 요구 되어진다.

보건 점유도의 분류는 국가 소방 연합회 (NFPA)의 최근 점유도 가이드 라인에 그 근거를 두고 있으며, 프로젝트 Concept 디자인 초기에 반영되어져야 한다. 이러한 보건 점유율은 소방에 있어서 중요한 의미가 있으며, 미래의 더 큰 제한을 둘 점유도에 대처할 HVAC 시스템의 향후 적응성에도 그 의미가 크다.

특별한 의료 시설에 요구되어지는 제한적인 환경 조건들은 본 장에서 다루는 조건들과 달라질지도 모르며, 이는 의료 시설 환경 기준에 관해 책임을 맡고 있는 지역국(Agency)에 따라 달라진다. 환경기준을 가지고 있을지도 모를 지역국 중에는 주와 지역 보건국, 보건 인류국, 공공 보건성, 방위성 등이 있다. 각 병원의 전염 방재 위원회와 전염 방재 대상에 관해 상의하는 것은 때때로 유효하기도 하다.

서비스의 다양성 때문에 이 장의 첫 부분에 강조된 기본 구성을 종합병원으로 택했고, 환경 조건과 설계 기준은 다른 보건 시설이 있는, 공통점이 있는 지역에 맞추어 적용한다.

종합 의료 병원은 수술실, 진통실, 분만실 및 육아실 등의 환경 조건에 상당히 민감한 지역을 보유하게 된다. 보통 방사선과, 제약과, 무균실 및 약국의 기능을 가진 구역은 환경보호 지역 가까이에 있게 된다. 시설 집약실을 포함한 내부 환자 요양실은 종합 구역 (Complex)에 있게 된다. 이러한 시설 구분에는 물론 응급실, 주방, 식당, 시체실, 중앙 관리실(본부) 등이 포함된다.

의료 행위의 경향이 외래환자에 대한 서비스 증가 추세에 있기 때문에, 외래환자를 위한 시설에 대한 기준은 이 장의 두 번째 부분을 구성하고 있다.

외래환자에 대한 외과적 수술은 밤새 환자를 다루지 않는 것만 수행되어 지는데, 이러한 이유로 외래환자를 수용하는 시설은 의료 사무실 빌딩과 같이 단기 치료 설비의 한 부분 즉, 단독 이동 설비 이거나 의료 시설의 일부가 되었다.



(병의 치료와 예방에 있어서의 공기조화)



  • 건조 상태의 공기는 병원에 대한 위협과 2차 감염으로 인한 허약화 등을 가져오는 등 중요한 위협 요소로 간주된다. 때문에 호흡기 질환과 단기 치료, 일반 병원 등의 임상 치료 구역은 상대습도를 30% ~ 60%로 유지하여야만 한다.

  • 만성적인 폐질환 환자는 종종 점도 높은 호흡계 분비물을 가지고 있는데, 이 분비물이 쌓여갈 수록, 열과 수분에 대한 환자의 교환 능력은 떨어지게 된다. 이러한 환경에서는 따뜻하고 수분이 포함된 공기가 탈수 현상을 막는데 필수적이다.

  • 산소 치료가 필요한 환자나 기관 절개 수술을 받은 환자는 공급되는 공기의 온도와 습도 (따뜻하고 습한)에 각별한 주의를 필요로 한다. 차고, 건조한 산소나 코로부터의 점액의 방치는 극한 상황으로 치닫게 한다. 마취 중의 호흡 기술과 인큐베이터의 치료 중 고려하여야 할 열 손실을 다루는 중요한 수단이다.

  • 연구 보고서들은 뜨겁고, 습기찬 방에서의 환자보다 완전히 공기조화가 이루어진 방에서의 환자가 육체적 회복이 빠르다는 것을 보여주고 있다. 예를 들어 갑상선 관련 질병을 가지고 있는 환자들은 습기차고, 뜨겁고 열변화가 있는 환경 조건을 잘 견뎌내지 못한다.

  • 이들은 건조하고, 시원한 환경 속에서 증발과 방사로 인한 피부의 열 손실을 피할 수 있으며, 궁극적으로는 환자의 생명을 구하게 될지도 모른다.

  • 심장병 환자들은 정상적인 열 손실 발생에 필요한 순환에도 견디지 못할지도 모른다. 그래서 심장병 환자, 특히 충혈성 심장 질환자가 있는 방 및 병동에서는 공기조화 기능이 필요하며, 공기 조화도 치료의 측면에서 고려된다. 머리 수술을 받은 환자와 안정제 중독 (최면제 중독) 환자들은 더운 환경에서 뇌의 열 조정 관제 부분의 혼돈을 가져와서 흥분 상태가 될지도 모른다. 확실히 중요한 회복의 요인은 환자가 방사 및 증발에 의해 열을 잃을 수 있는 환경 즉, 시원하고 제습된 공기를 공급 받는 환경이다.

  • 32℃ (90℉) 의 건구 온도와 35%의 상대습도를 가진 덥고 건조한 환경은 류마치스성 관절염을 가진 환자를 치료하는데 큰 실효를 거두고 있다. 심한 화상을 입은 환자가 있는 병동은 최대 32℃ (90℉) 건구 온도와 95%의 상대습도를 갖출 수 있는 온도 조절 능력이 요구된다.





    [ 병 원 (HOSPITALS) ]



    비록 공기조화가 병의 치료와 예방에 도움이 된다. 하더라도, 보건 시설에 적용할 공기조화 방법은 일상적인 공기조화 시스템에서는 보지 못했던 많은 문제를 안고 있다.

    일반 건물에 적용되는 공기조화와 병원에 적용되는 공기조화의 근본적 차이는 다음 사항으로부터 기인된다.

    1. 서로 다른 구역간이나 구역 자체에서의 공기 움직임을 제한 해야 하는 필요성

    2. 유독성 화학물질과 방사능 물질, 공기에서 파생되는 미세 유기 입자와 바이러스, 냄새등의 오염원을 제거하거나 정화시켜야 하는 특수한

    3. 요구 조건

    4. 각기 다른 지역에 맞는 다양한 온도 및 습도 조절의 필요성

    5. 환경 조건의 정확한 제어를 위한 복잡한 설계의 필요성


    감염원과 제어 방안


    • 박테리아 감염

      • 박테리아의 예에는 전염성이 강하고, 공기나 수공기 중에서 전염되어지는 결핵균과 폐렴균과 같은 것이 있다. 1934년 월즈(Wells)는 5마이크로미터(㎛)이하의 작은 방울이 (세균이 있는) 셀 수 없을 정도의 수로 공기 중에 퍼질 수 있음을 보여 주었다.

      • Isoard et al (1980)과 Luciano (1984)는 90 ~ 95%의 효율을 갖는 필터 (ASHRAE Standard 52 ~ 76)로 병원에 존재하는 모든 박테리아의 99.9%를 제거했음을 보여주고 있다. 이것은 박테리아는 전형적으로 1(㎛) 보다 큰 군체로 존재하기 때문에 가능하다. 몇몇 권위자는 특별한 지역에는 DOP 테스트 결과가 99.97%의 효율을 갖는 HEPA 필터를 사용할 것을 추천하고 있다.

    • 바이러스 감염

      • 극독성이며 전염성인 바이러스의 예에는 수두균, 풍진균, 홍역 등이 있다.

      • 전염병의 증거들과 또 다른 연구들에서는 전염성 있는 공기 서식 바이러스들은 너무 작아 효과적인 필터를 찾기 힘들다고 발표하고 있다.

      • 자외선이나 화학물질 분무를 사용하여 바이러스를 무력화시키려는 시도는 박테리아나 바이러스 전염을 억제시켜 보려는 1차적 방안으로 추천되기에 아직 충분치 못하다. 그래서 독립성(고립)이 필요한 방이나 고립이 필요한 대기실에는 환기 압력의 적절한 조절로 (부압이나 정압) 공기 중의 바이러스를 병원 전체 환경 속으로 퍼지는 것을 억제하고 있다.

    • 곰 팡 이

      • Aspergillis와 같은 어떤 곰팡이들은 진행 중인 백혈병 환자, 골수 이식 환자, 및 다른 면역 타협성 (immuno-compromised) 환자들에게 치명적일 수 있다.는 것을 한 실례에서 보여주고 있다.

    • 외 기 환 기

      • 외기 도입이 적절하게 조정되고 있고 외기 도입부와 인접한 지역을 적절히 유지한다면, 내부 순환 공기와 비교할 때 도입된 외기가 박테리아나 바이러스에 덜 노출되어 있다고 볼 수 있는데, 그러한 이유 때문에 전염 억제에 관한 문제는 병원 내부에서 기인하게 되는 것이 보통 이다.

      • 환기 공기는 병원 내부의 박테리아나 바이러스를 희석 시켜 주기 때문에 시스템 설계가 적절하게 이루어지고, 병원이 건축되며, 또한 정확한 제어로 어떤 구역간의 압력 밸런스만 잘 유지시켜 준다면 환기 기능은 병원 내 공기 중에 포함되어 있는 바이러스와 박테리아를 제거시켜 줄 수 있다.

    • 온도와 습도

      • 이 조건들은 병원 내에서 박테리아의 성장을 촉진하거나 억제시키고, 바이러스를 활성화 시키거나 무력하게 한다.

      • 폐렴균 같은 어떤 박테리아는 기본적으로 물에서 살며, 습한 환경에서는 더욱 오래 살기 때문에, 법령과 가이드라인은 안락성을 위해서 만이 아니라 전염 억제 차원에서도 병원 일부 구역의 온도와 습도 범위를 규정하고 있다.

    [ 공기 청정도 (AIR QUALITY) - (1) ]



    시스템은 반드시 냄새, 먼지, 화학물질 및 방사성 오염물질을 제거한 공기를 공급해야만 한다. 어떤 경우에는 외기가 환자를 위태롭게도 한다. 특히 심폐기능 및 호흡기에 문제가 있는 환자에게 있어서 매우 위협적이므로, 이런 경우에는 시스템에서 최대 허용 외기 도입 문제는 재고 되어야만 한다.

    • 외기 도입

      • 외기 도입구는 가능하면 여러 방향으로 거리를 두고 있어야 하며, 열원 장비, 연소 배기 굴뚝, AHU 배기구, 인접 빌딩의 배기구, 물 배관 통기구, 주차장 매연 배기구 및 다른 유독성 가스 배출구 등으로부터 30ft (9.1m) 이상으로 유지되도록 배치되어야만 한다.

      • 외기 도입구는 재순환 과정 중 적절한 공기를 배기시키는 배기구에 가까이 둘지도 모르겠으나, 배기는 절대로 연기 제어를 위한 펜 시스템이나 외기 도입구 측으로 연결되어서는 안된다.

      • 중앙 시스템으로 공급되어지는 외기인 입구의 하한선의 높이는 실제 제 기능을 발휘 할 수 있는 높이 까지는 유지되어야 하나, 땅에서 6ft (1.8m) 이상은 확보해야만 하며, 만일 지붕보다 높게 설치되는 경우는 지붕 Level 보다 3ft (0.9m) 이상 유지되어야 한다. (DHHS 1984a)

    • 배 기 구

      • 배기구는 지상에서 최소 10ft 이상의 높이에 설치되어야 하며 사람이 근무하는 곳, 문 및 열 수 있는 창문으로부터 떨어져 설치되어야 한다.

      • 주로 선택되어지는 배기구의 위치는 지붕으로서, 개구부는 상향이거나 외기 도입구와 떨어진 수평 방향이다.
      • 주방 굴뚝, 생물학적 안전 캐비넷, 방향 배출구, 엔진 배기 등과 같은 오염 농도가 짙은 배기구를 위치 시킬 때는 상당히 주의를 요한다.

      • 바람의 주 방향, 인접한 빌딩, 배출 속도 등도 고려되어져야 한다. (ASHRAE 핸드북, 1988년 발간 26장 - 장비편 참조) 민감한 배치가 요구되는 경우에는 바람의 통로를 검토해 보거나 컴퓨터를 이용해 모델링을 해보는 것이 절적 할지 모른다.

    • 공기 여과기

      • 공기 흐름 중의 입자를 제거하고자 할때, 여과기의 효율을 결정 하는 데에는 많은 방법들이 있다. (ASHRAE 핸드북, 1988년 발간 26장 - 장비편 참조)

      • 모든 중앙의 환기 및 공기조화 시스템들은 테이블 1에 나와 있는 것 이상의 효율을 가진 여과기를 부착하여야 한다.

      • 2개의 여과기가 설치되는 곳에서는, 첫번째 필터를 공기조화기 앞쪽에 설치하여야 하고, 두 번째 필터는 Supply Fan, 재순환 분무 시스템 및 물 탱크 타입의 가습기 뒷부분에 설치하여야 하고, 가습기에 의한 여과기 매체의 습화 (wetting) 를 막기 위해 주의를 기울여야 한다.

      • 하나의 필터만 설치하는 곳에는 공기조화기 앞쪽에 설치되어야만 하며, 모든 여과기의 효율들은 ASHRAE STANDARD 52~76을 기초로 한다.

    • 다음은 여과기 설치의 가이드 라인(지침) 이다.

      1. DOP 테스트 효율이 99.97%인 HEPA 여과기는 백혈병, 화상, 골수이식, 장기이식, 후천성 면역결핍증 (AIDS)등과 같이 전염성에 약한 환자들의 임상 치료실용 급기 시스템에 사용 한다. 이러한 여과기는 또한 방향제 배기 시설 또는 방사성 물질이 다루어지고 있는 안전 시설에도 사용 되어야 하며, 제거 및 교체가 용이하도록 설계되고 장치되어야 한다.

      2. 모든 여과기는 필터, 필터 고정부 및 고정부 보조 프레임들 사이에 누설이 없도록 설치되어야 한다. 오염된 공기가 여과기를 통해 나갈 수 있는 약간의 누설도 가장 좋은 공기청정기의 유용성을 파괴할 수 있다.

      3. 각 필터의 압력 차이 (필터 전후)를 보기 위해 압력계를 설치해야 하는데, 이는 필터의 교체 시기를 눈으로 직접 확인하는 방법보다 훨씬 정확한 방법이다.

      4. 고 효율 여과기는 오염원이 해당 지역을 유지해야 하는 적당한 시설들에 대한 시스템에 설치되어야 한다.

      5. 고 효율 여과기는 고가이기 때문에 병원 측은 필터 고정부의 수명과 교체 비용을 고려하고, 이를 병원 운영 비용 (예산)에 잡아 놓아야 한다.

      6. 병원 공사 중에는 먼지나 위독한 물질들이 침입하지 못하도록 덕트의 개구부 (OPENING 및 DIFFUSER)를 막아 놓아야 한다. 그러한 조치가 없어 발생한 오염은 종종 영구적이며, 전염 인자의 성장에 매개체 역할을 하게 된다. 기 설치된 필터나 새롭게 설치된 필터는 공사 시 발생하는 먼지에 빠르게 오염되어 질 수도 있다.<

    • 보건 시설물

      TABLE 1. 중앙의 환기 및 공기 조화 시스템에 대한 필터 효율 (종합 병원의 경우)

    필터 고정부 최소 수량 적용 영역 필터 효율(%)
    필터고정부 No. 1 필터고정부 No. 2 필터고정부 No. 3
    3 ○ 정형 외과 수술실 25 90 99.97
    ○ 골수 이식 및 장기 이식 수술실
    2
    ○ 일반 수술실
    25
    90

    분만실
    요양실
    중환자실
    입원실
    치료실
    진단 및 관련 영역
    1
    실험실
    80

    무균 저장실
    1
    음식물 준비실
    25

    세탁실
    행정 구역
    대형 보관 창고
    잠정 오염 구역(Soiled Holding Area)

      1. ASHRAE STANDARD 52-76에 근거
      2. DOP TEST에 근거
      3. 공기 배출구의 HEPA 필터

    [ 공기 청정도 (AIR QUALITY) - (2) ]

    • 공기 유동 (움직임)

      • TABLE2.에 나와있는 데이터는 일반 병실에서 나타나는 일상적 활동들에 의해 병원 환경으로 파생되어 질수 있는 오염도를 보여주고 있다. 복도의 박테리아 수 또한 이러한 오염의 파생을 극명하게 보여준다.

      • TABLE 2. 병원 공기 중 박테리아 수에 한 침대 정리의영향

    입방Ft당 박테리아 수
    병실 내부
    병실에 인접한 복도
    기본 포함
    34
    30
    침대 정리 시
    140
    64
    10분 뒤
    60
    40
    30분 뒤
    36
    27
    기본 상태
    16

    평범한 침대 정리 시
    100
    과격한 침대 정리 시
    172

      • 이러한 행동들에 의해 발생되는 박테리아의 파급을 최소화시키는 방향으로, 공기조화 시스템은 공기의 움직임(유동)을 만들어야 한다.

      • 오염의 확산을 최소화 하기 위한, 보건 시설물과 병원에 있어서의 공기 흐름 제어는 설계 시와 운영 시 모두 요망되어지고 있다. 방과 바닥 사이의 바람직하지 못한 공기의 유동은 제어하기가 쉽지 않은데, 이는 열린 문, 환자와 의료진의 이동, 온도차 및 병원에서 쉽게 볼 수 있는 수직 통로들 (엘리베이터 이송 공간, 비상 계단실, 기계 샤프트등)로 인한 굴뚝 효과 때문이다.
        이런 요인들의 일부는 제어 곤란한 것도 있으나, 일부는 양압이나 부압이 별도로 필요한 방을 이용해 설계 시 공기압 밸런스를 조절 설계하여 해결하기도 하고, 밀폐된 방으로 이러한 수직 통로의 개구부를 만들어 줌으로써 해결한다.

      • 부검실과 전염성이 강하거나 선택적 면역이 적용되는 방을 공조하는 시스템은 인접한 방이나 복도 공간과 비교할 때 양압이나 부압중 하나를 유지해 주어야 한다.

      • 압력은 배출된 공기만큼의 공기를 공급하여 줌으로써 재 취득 되게 된다. 이 과정은 문 사이로 부압에 의해 내부로 공기가 들어옴으로써 외부로의 공기 유출이 차단되게 하는 것이다.

      • 수술실은 양압의 조건을 갖춘 예가 되는데, 이곳은 오염되지 않도록 하는 요건이 있다. 그래서 주변의 더 오염된 공기가 실내의 양압으로 인해 수술실내로 들어오지 못하도록 한다.

      • 압력차를 유지하려면 실내가 완전히 밀폐되어져야 하기 때문에 문틈의 밀폐 장치나 개구부의 막음 장치가 확실해야 한다. 이것은 틈새 막음 장치를 이용하는 것이 확실하다.
        주변 공간과의 틈새가 발생하면, 양압이나 부압의 효과를 무력화시키는 압력차의 소실을 가져오게 되며, 그때에는 양 인접 지역간에는 온도차에 의한 자연 대류만이 존재하게 된다.

      • 주변지역과 압력차를 유지하여야만 하는 특별한 지역에서는 비록 의료진의 왕래가 있다 하더라도 지장이 없도록 적절한 공기 이용 잠금 장치나 대기실을 두어 해결되어 진다.

      • 그림1. 은 일반적인 외과 수술 중의 수술실과 인접한 방에 존재하는 박테리아의 수를 보여주고 있다. 이 박테리아의 수는 각 방에서 동시에 추출되어진 것으로서, 그림에 보이듯이 주변 인접한 방들과 비교할 때 수술실에서의 박테리아 수가 적은 것으로 나온다.
        이는 수술 중의 적은 움직임과 수술실 내의 높은 압력에 기인한다.

      • (그림1. 수술실과 인접 공간에서의 공기 중 박테리아수) : 참조

      • < 그림 >

      • 대체적으로 높은 오염 구역은 물론 초 청정 지역에 공급되는 급기구는 천정에 위치하여야 하며, 주변(방의 외부 구역)과 배기구의 위치는 바닥 가까이에 위치시킨다. 이런 구조에서는 깨끗하고 신선한 공기가 아래 방향으로 흘러, 호흡 높이를 지나 근무 높이를 거쳐 바닥 방향에서 배기되는 것이다. 이러한 관점에서 볼때 환기나 배기구의 하한선은 바닥 위 3" (약 75mm) 이상에 유지시킨다.

      • 한 병원 관계자는 Clean Room 용도로 개발되어진 층류의 개념에 관심을 가지고 있다. 외과 수술팀 주위로 벽이 고정된 것이든 고정되지 않은 것이든 또는 그 자체 벽이 있든, 없든 간에 수직이나 수평 양 방향으로 층류가 되어야 한다는 주장들이 있다. 많은 의학 분야의 권위자들은 수술실에 층류 적용을 주장하지는 않으나, 이 장에서 주장하는 것과 유사한 시스템을 추천하고 있다.

      • 외과 수술실에 있어서의 층간 공기 유동의 정의는 장애물이 없는 한, 절대적으로 단 방향의 공기 유동으로 한다. 이 단방향 공기 유동 형태는 대개 90 ± 20fpm (≒0.45m/sec ±0.1m/sec)의 속도를 갖데 된다.
      • 층류 공기 유동 시스템은 감염에 상당히 약한 환자 치료에 쓰이는 병실에 유망한 것으로 나와 있다. 이러한 환자들로는 중화상자, 기관 이식자, 외과 절단자들을 들 수 있다.

      • Bench-Type unit 는 실험실, 화장지 저장소, 약국과 같은 장소에 널리 쓰여도 좋다.

    • 온도 및 습도

      • 설계 온도 및 습도에 대한 특별한 추천 사항은 다음 PART인 "한정 설계 조건"에 언급되며, 다음 PART에서 언급되지 않을 내부 진료 환자 입원실에 대한 온도 및 습도 요구 조건은 72℉ (22℃) 이하가 되어야 한다.

    • 압력 관계 및 환기

      • table3.은 환자에게 직접 영향을 주는 단기 치료 병원 영역에서 무균 및 냄새 조절 뿐만 아니라, 안락함을 조성하기 위한 환기 표준을 제공하고 있다.
        table3.는 미국 후생성 및 그 외 단체에서 내세우는 기준을 반드시 포함하고 있지는 않다. 만일 특정한 단체의 기준을 맞추어야 한다면, 그 단체의 문건을 참조하라. 실내 공기 수용 가능 범위는 1989년 ASHRAE 표준 62를 적용하여, 특정 표준이 주어지지 않은 구역에 적용되게 될 것이다.

      • 어떤 경우이든 요구 조건은 TABLE3에서 보다는 ASHRAE 표준 62 (1989)에서 더 강하게 요구되어지는 지역에서는 더 적절하다고 여기어지는 공기 청정 제어에 대한 구비 요건을 반영하도록 할 것이다.

      • 환기 시스템 설계는 가능한 한 많은 부분이 깨끗한 구역에서 오염 공간으로 공기의 흐름을 갖도록 급기 하여야만 한다.
        특히 민감한 치료 구역에서는 정풍량 시스템을 사용하여야만 하며, 비거주 공간에 대해 아래에 기술한 것을 제외하고, 적절한 압력 관계 및 환기를 달성하다. 반면, 크게 중요치 않은 치료 구역, 의료진 사무실에는 변풍량 방식을 사용하여 에너지 절감 효과를 달성한다.
        변풍량 방식을 사용할 때는 최소 환기율 (법적요구치)과 다른 부서간의 압력 관계가 유지될 수 있도록 각별한 주의가 요구된다. 환기, 급기 및 배기의 양을 측정하는 방법은 변풍량 방식을 도입했을 때, 압력의 상관관계를 제어하는데 사용할 수 있다. TABLE3.에는 지속적인 제어가 필요한 지역에 대해서, POSITIVE, NEGATIVE, EQUAL PRESSURE를 나타내는
        "P:, "N", 또는 "E"로 표기해 주고 있다.
        "±"의 기호가 쓰인 곳은 지속적인 압력방향 제어를 필요로 하지 않는 곳이다.

      • 환기 횟수는 방이 빌 경우에는 25%까지 감소시켜도 좋다. 그러나 주변구역 과의 압력 관계는 그대로 유지시켜야만 한다.
      • 지속적인 압력 제어를 필요로 하지 않는 지역에서는 거주하는 사람이 모두 없거나 환기가 달리 필요로 하지 않는다면 환기 시스템을 정지시켜도 좋다.

      • 공기 청정의 어려움과 오염의 파급효과 때문에 재순환 장비를 "NO" (TABLE3)라 표기한 지역에서는 사용해서는 않되며, 바깥으로의 배기가 필요한 곳에서 1차 제어용으로 표준형 재순환 장비를 사용하는 것은 비현실적이라는 것을 주의하여야 한다.

      • 후드를 가진 방에서는 정해진 압력 밸런스를 유지하기 위하여 여분의 공기가 공급되어져야 한다.

      • 최대의 에너지 보전을 위하여 재순환 시스템이 선호되고 있다. 만일 전외기 시스템이 도입된다면, 효율적인 열 복구가 고려되어야 한다

    [ 공기 청정도 (AIR QUALITY) - (3) ]



    • 연기 제어 (SMOKE CONTROL)

      • 환기 설계가 진행됨에 따라 연기 제어 계획도 고려하여야만 한다.

      • 수동적 시스템에서는 팬 정지, 연기 및 화재 구획 (방화 구역), 열수 있는 창문 등에 의존하며 적절한 덕트 유입 처리도 지켜져야 한다.

      • 능동적 연기 제어 시스템에서는 방화 구획을 따라, 연기의 확산을 제한하는 양압 및 부압 지역을 만들 수 있도록 환기 시스템을 조절한다. 환기 시스템은 또한 기계적 방법으로 연소 물질을 배기시키는 연기 제거 모드에서 운영될 수 있다. 능동적 연기 제어 시스템은 계속 진보되어 가고 있으므로, 엔지니어나 법령 제정 관리자는 시스템 운영과 구성을 주의하여 결정하여야 한다. NFPA90A, NFPA92A, NFPA1을 참조하라.

      • TABLE3. 특정 병원 구역에서의 일반적인 압력 상관관계 및 환기

    구역 기능 구분
    주변
    구역과
    압력 관계
    시간당
    외기 도입
    최소 횟수
    시간당
    공기 전환
    최소 횟수
    외부로
    전공기
    직접 배출
    방안에
    서의
    재순환
    외과 및 위독 상태 치료
    P
    15
    15
    필요
    불필요
    수술실 전외기 시스템
    재순환 시스템
    P
    5
    25
    선택적
    불필요
    분만실 전외기 시스템
    P
    15
    15
    선택적
    선택적
    재순환 시스템
    P
    5
    25
    선택적
    선택적
    회복실
    E
    2
    6
    선택적
    불필요
    육아실
    P
    5
    12
    선택적
    불필요
    외상 치료실(응급 처치성)
    P
    5
    12
    선택적
    불필요
    마취제 저장실
    ±
    선택적
    8
    필요
    불필요
    요양(Nursing)
    ±
    2
    4
    선택적
    선택적
    병실
    화장실
    N
    선택적
    10
    필요
    불필요
    중환자실
    P
    2
    6
    선택적
    불필요
    격리실
    ±
    2
    6
    필요
    불필요
    격리실 또는 전실
    ±
    2
    10
    필요
    불필요
    진통/분만/회복/산후조리실
    E
    2
    4
    선택적
    선택적
    환자용 복도
    E
    2
    4
    선택적
    선택적
    진단 및 치료
    ±
    2
    6
    선택적
    선택적
    진찰실
    투약실
    P
    2
    4
    선택적
    선택적
    치료실
    ±
    2
    6
    선택적
    선택적
    물리치료 및 수 치료실
    N
    2
    10
    선택적
    선택적
    오염 작업실 또는 저장실
    N
    2
    4
    필요
    불필요
    청정 작업실 또는 저장실
    P
    2
    10
    선택적
    선택적
    무균 처리 및 공급 시설
    N
    선택적
    10
    필요
    불필요
    살균 장비실
    중앙 의약 및 외과 공급실 오염물 및 제거실
    N
    2
    6
    필요
    불필요
    청정 작업실 및 살균 저장실
    P
    2
    4
    선택적
    선택적
    장비 보관실
    ±
    2(선택적)
    2
    선택적
    선택적
    보조 설비실
    P
    3
    15
    선택적
    불필요
    방사 선과 x-ray(외과 및 위독 환자 치료)
    x-ray(진단 및 치료)
    ±
    2
    6
    선택적
    선택적
    암실
    N
    2
    10
    필요
    불필요
    일반 실험실
    N
    2
    6
    필요
    불필요
    박테리아 실험실
    N
    2
    6
    필요
    불필요
    생화학 실험실
    P
    2
    6
    선택적
    불필요
    세포 실험실
    N
    2
    6
    필요
    불필요
    GLASS WASHING 실험실
    N
    선택적
    10
    필요
    선택적
    조직 실험실
    N
    2
    6
    필요
    불필요
    의학 실험실
    N
    2
    6
    필요
    불필요
    병리학 실험실
    N
    2
    6
    필요
    불필요
    혈청학 실험실
    P
    2
    6
    선택적
    불필요
    살균 실험실
    N
    선택적
    10
    필요
    불필요
    병균 전염 실험실(Media Transfer)
    P
    2
    4
    선택적
    불필요
    검시실
    N
    2
    12
    필요
    불필요
    비냉동 시체 보관실
    N
    선택적
    10
    필요
    불필요
    약국
    P
    2
    4
    선택적
    선택적
    서비스
    ±
    2
    10
    필요
    불필요
    음식 준비 센터
    세척실
    N
    선택적
    10
    필요
    불필요
    정규식 1일 보관소
    ±
    선택적
    2
    선택적
    불필요
    세탁실
    N
    2
    10
    필요
    불필요
    청결 아마포 저장소(Liene)
    P
    2(선택적)
    2
    선택적
    선택적
    오염 아마포 분류 저장소
    N
    선택적
    10
    필요
    불필요
    아마포와 쓰레기 반송실
    N
    선택적
    10
    필요
    불필요
    환자용 변기실
    N
    선택적
    10
    필요
    불필요
    화장실
    N
    선택적
    10
    선택적
    불필요
    요원실(경비 직원 공간)
    N
    선택적
    10
    선택적
    불필요

      • 본 표(TABLE3)의 첨자 표기 중 C와 e의 구분이 안되어 표상의 첨자는 C로 하였음.

      • 표를 보기 위한 주기 (TABLE3)

      • P : POSITIVE, N:NEGATIVE, E:EQUAL PRESSURE

      • ±: 지속적인 방향성 제어 (압력)가 필요 없음.

        1. 1989년 ASHRAE 표준 62와 일치하는 환기, 실내 공기 청정도를 위한 환기는 특정한 표준이 없는 영역(기능 영역)에 사용되어질 것이며, 어떤 경우이든 TABLE에 나오는 것보다 더 까다로운 조건을 갖춘 1989년 ASHRAE 표준 62에 나오는 것을 요구하게 된다.

        2. 표현되 있는 총 공기 교환 횟수는 공급되거나 배기 되어야만 하며, 단 배기는 요구되어지는 경우에 한해서다.

        3. 수실실에 대하여서는, 법령이 정한 경우와 열환수장치가 사용되어진 경우를 제외하고는 100% 외기 사용을 제한하여야 한다.

        4. 여기에 사용된 "외상 치료실 (Trauma Room)"이란 용어는 사고 환자에 취해지는 초기 치료를 담당하는 응급 처리실 또는 응급실 등을 일컫는다. 응급 수술을 하는 외상 센터에 있는 수술실은 일반적인 수술실로 구분 되어야 한다.

        5. 지속적인 방향성 제어를 필요로 하지 않을지라도, 변화는 최소한으로 자제되어야 하며, 어떤 경우이든 방향성에 혼돈이 있다고 해도, 한 지역에서 타 지역으로 전염성을 파급 시켜서는 안된다.
          기능적 구분이 가능한 지역들의 테두리는 (병동간 부서간) 방향성을 가져야만 한다. 1988년 Lewis (루이스)는 공기 체적 제어를 적용한

        6. 방향성 제어를 수행하여, 몇 가지 방안을 제시했다.

        7. 중앙 화장실 배기 시스템에 대한 설계 고려를 위해 "병실" 항목의 아래에 있는 문안을 보라.

        8. 여기에 나온 표준으로 기술된 격리 수용실은 일반 병원에 있는 전염병을 앓고 있는 환자들을 위해 사용되어지는 곳이다. 이 방은 수용되어 있는 환자에 따라 양압으로 유지할지, 부압으로 유지할지 결정된다. 어떤 격리실은 독립된 대기실을 갖기도 한다. 더 많은 정보를 얻으려면 본지의 "논의"부분을 참조하라.

        9. 만일 암실 장비가 부착된 청소용 배기 덕트가 있고, 작업자의 노출 한계와 NIOSH, OSHA의 환기 표준을 만족 한다면, 전공기가 배기 될 필요는 없다. (OSHA : 직업 안전 위생국)

        10. 비 냉동 시체 보관실은 시체 부검을 그 곳에서 하지 않으며, 시체 운구를 완료하기 전에 잠시 이용하는 시설들에 대해서만 적용하는 공간이다.

        11. 음식 준비 센터는 후드가 동작하지 않을 때 양압을 유지하기 위하여 초과 분의 공기를 공급하는 환기 시스템을 보유할 것이다. 공기 교체의 횟수는, 시설 공간을 사용하지 않을때, 감소시키거나, 냄새 제어를 위해 변화하게 될 것이다.

    [ 설계제한 기준 - (1) 외과 및 위독 치료부 ]



    (1) 외과 및 위독 치료부

    종합병원의 여섯 가지 중요한 기능 구분들 안에서 각 부서 및 구역(공간)에 대한 환경 요구 조건들은 그들의 기능과 취급되는 업무 과정에 따라서 어느 정도 다르게 된다.
    이런 6가지 기능 구분을 보면 (1)외과 및 위독 치료부 (2)요양부 (3) 보조부 (4)진단 및 처방(치료)부 (5)살균 및 공급부 (6)서비스부 등으로 나눌 수 있다.

    이 part에서는 어떻게 이러한 부섬 치 공간들이 실제 이용되어지고 있는가와 설계 요구 조건의 상세한 부분을 서술한다. 보건 기획자와 의료 설비 전문가들의 친밀한 협조가 원하는 조건의 달성을 위한 보건 설비의 기계적 설계와 건축에 필수적임을 알아야 한다.

    (1) 외과 및 위독 치료부

    • 외 과
      • 외과부 만큼 환경의 무균 조건이 중요한 곳은 없다.
        방광경 및 골절실 등을 포함하여 수술실을 담당하는 시스템은 공기 중의 유기물의 집중을 최소한으로 감소시키려면 세심한 설계를 필요로 한다. 만일 수술실에서 굉장한 양의 박테리아를 발견했다면, 그것은 필경 외과 수술 팀들의 수술 중 행동들(움직임)로부터 기인한 것이다.

      • 수술 중에 대부분의 수술팀 구성원들은 수술대 주변에 있게 되는데, 이 수술대는 수술실 내의 오염을 집중시켜 바람직하지 못한 상황을 만들어 내고 있다. 수술실 내의 공기 분배 시스템에 대한 연구와 산업용 청정실의 관찰은 천정으로부터 바닥쪽의 배기구로 향하는 아래 방향의 공기 흐름이 오염의 집적도를 허용 수준화까지 유지시키는 가장 효과적인 공기의 움직임인 것으로 판단할 수 있게 한다.

      • 예를 들어 전면 기공 타입, 또는 일부 천정 타입 또는 천정 부착용 디퓨저가 성공적으로 적용되어 왔다. (Pfost 1981)

    • 수술실

      • 보통 병원에서는 응급실을 제외하고, 하루에 8시간에서 12시간 이내에서 수술실을 사용하게 된다. 이런 이유와 에너지 보전 때문에 수술실의 일부 또는 전체에 공급 되는 공기를 감소시킬 수 있는 공기 조화 시스템이 필요하다.
        그러나 양압을 필요로 하는 공간의 압력은 공기 양의 공급이 줄었어도 무균 조건을 유지하기 위해 그대로 유지되어야 한다. 외과 의사와의 상담을 통해 이러한 특징을 구현할 가능성을 결정하게 될 것이다.

      • 최면 가스 자취(잔재)의 제거를 위하여 독립적인 배기 시스템이나 특별 진공 시스템이 갖추어져야 한다 (NIOSH 1975), 의료 진공 시스템은 불연성 최면 가스의 제거에 사용되어져 왔다 (NFPA99), 최면 가스 청소 기기를 연결하기 위한 접속구가 하나 이상 수술실에 설치되어 진다.

      • 비록 방사선 투사로 수술실의 공기 중 감염원을 제거함으로써 좋은 결과를 얻었다는 보고가 있었을지라도, 이 감염원 제거 방법은 거의 지금은 사용되지 않고 있다.

      • 방사선 투사 방법이 꺼려지고 있는 이유는 설치에 있어서의 특별한 설계가 필요하고, 환자와 의료진들의 보호 장구에 대한 고려, 램프 효율에 대한 지속적 관심 및 유지 보수의 고려 등이 필요하기 때문이다.

      • 다음 조건은 수술실, 도뇨관 안착실, 방광경실, 골절 치료실 등에 필요한 요건들이다.

        1. 68℉에서 76℉ (20℃ ~ 25℃)의 온도 변화 범위

        2. 50% ~ 60%의 상대습도 범위

        3. 15%정도의 초과 공기를 공급하여, 인접한 방들보다 수술실내 압력을 높게 유지

        4. 실내의 공기압을 읽을 수 있도록 차압 측정 계기 설치, 이를 위해 천정, 벽, 바닥 등의 철저한 밀폐, 출입문의 타이트한 잠금 보조기기 등이 필수적임.

        5. 쉬운 관측을 위한 습도 지시계 및 열량계 설치

        6. TABLE1에 나타나 있는 여과기 효율 만족

        7. NFPA표준 99087 및 보건 시설 요구 사항과 일치하는 설치

        8. 모든 공기는 천정에서 공급, 배기 및 환기는 최소 2개소 이상 바닥 가까이에 설치된 출구로 배출 (TABLE3 최소 환기 및 횟수 참조) 배기구는 바닥으로부터 3in(75mm) 이상 유지, 급기 디퓨저는 단 방향 타입이어야 하며 고속을 유인하는 천정이나, 벽 디퓨저는 지양한다.

        9. 최소 90%의 효율을 가진 필터가 덧대기 끝부분에 설치되지 않는다면, 덕트 덧대기로서 흡음재를 사용하는 것은 피할것. 급기 단말의 내부 절연은 승인 제품으로 꾸며질 수도 있음
          덕트에 부착되는 소음기는 덮개가 없는 타입이거나 흡음재 위로 마일러를 덧씌울 것

        10. 방화 및 절연을 위한 도색 부위는 세균 성장 억제제를 사용할 것

        11. 가습기 하단부의 덕트 길이는 가습용 물방울이 실내로 유입되지 않도록 충분한 길이로 할것
          온도, 습도 및 공기압력을 조정하고 감시하는 제어 센터는 외과 감독자의 책상 위에 두어져도 좋다.

    • 회복실

      • 수술 후 회복실은 수술실과 연결되어 사용되어 지는데, 온도는 75℉(24℃)로 유지되어야 하고, 상대습도는 50%에서 60%사이에서 조절 유지되어야 한다.

      • 마취제의 잔류 냄새가 때때로 회복실에 냄새 문제를 야기하기 때문에 환기는 중요하며, 주변지역과의 압력 관계도 유지시켜 주어야 한다.

    • 마취제 저장실

      • 마취제 저장실은 NFPA 표준 99-87, 보건 시설에 나온 내용과 일치시켜 환기해야 만 한다. 그러나 기계적 환기가 추천된다.

    • 산 과 (産課)

      • 산과의 압력 상관관계는 다른 곳과 비교시 양압이나 동등 조건이다.

    • 분만실

      • 분만실의 설계는 외과 수술실 요구 조건과 일치한다.

    • 육아실

      • 갓 태어난 아기를 보호하기 위해 항온 항습 조건을 유지하여야 하기 때문에 육아실은 반드시 공기조화가 필요하다. 드래프트 현상을 방지하기 위해 공기 유동 패턴의 주의를 기울여 설계되어 진다.
        육아실로 공급되는 모든 공기는 천정 또는 천정에서 가까운 곳에서 이루어져야 하며, 배기는 바닥 가까이에 있는 배기구를 통한다.

      • 배기구는 바닥으로부터 3in(75mm)이상 유지시킨다. 공기 시스템의 필터 효율은 TABLE1 課 일치해야 한다. 핀 튜브 타입의 방열기 (라지에터)와 다른 형태의 대류열 발생기는 육아실에서는 사용하지 않는다.

    • FULL-TERM NURSERY

      • 75℉ (24℃)의 온도와 30 ~ 60%의 상대습도를 유지하여야 하며, 이는 FULL-TERM NURSERY, 진찰실 및 작업 공간에 적용되어 진다.

      • 산부 요양 지역도 어머니와 함께 방문 중인 유아들을 보호하기 위하여 유사하게 다루어 진다. 육아실은 작업 공간, 진찰실과 비교할 때 양압을 유지해야 하며 육아실과 복도 사이에 대개 위치한방들도 복도와 비교하여 양압을 유지하여야 한다. 이렇게 함으로써 외부 구역의 오염 공기의 침입을 막을 수 있다.

    • SPECIAL CARE NURSERY

      • 이 육아실 설계 조건은 특정 온도가 아닌 75℉ ~ 80℉ (24℃ ~ 26.7℃)의 온도 범위를 요구하며, 30 ~ 60%의 상대습도를 요구한다.

      • 이 육아실은 대개 온도와 습도를 조절할 수 있는 개별 인큐베이터를 구비하고 있다. 이러한 조건들이 인큐베이터에서 나온 유아들을 수용할 육아실에도 적용됨이 바람직하다. 압력 조건은 일반적인 육아실의 조건과 일치한다.

    • OBSERVATION NURSERY

      • 이 육아실의 온도, 습도 요구 조건은 FULL-TERM NURSERY 에서와 유사하다. 이런 육아실에 있는 아기들은 특이한 임상 증상을 가지고 있기 때문에, 이런 육아실에서 나오는 공기는 다른 육아실로 들어가게 해서는 안된다. 작업실의 압력에 비해 부압이 걸려있어야 하며, 복도와 육아실 사이에 있는 작업실은 복도 압력에 비해 양압이 걸려 있어야 한다.

    • 응급실

      • 대부분의 경우 이 부서가 병원에서 가장 오염된 곳이다.
        이것은 병원 도착 시 환자의 오염 상태와 동반한 가족이나 관계자들 같은 많은 사람들의 출입이 있는 곳이기 때문이다.

      • 응급실의 압력상관 관계는 다른 지역에 비해 부압을 유지해야 한다.

      • 대기실은 시간당 10회의 공기 교체의 최소 환기 비율을 요구한다. 사무실과 대기실의 온도와 습도는 안락한 정도만을 유지한다. 대기실은 담배 연기가 밖으로 나오지 못하도록 외부에 비해 부압을 유지한다.

    • 외상 치료실 (TRAUMA ROOMS)

      • 외상 치료실은 TABLE3에 나와있는 조건으로 환기되어야 한다. 응급실에 가까이 위치한 응급 수술실은 외과 수술실과 같은 온도, 습도 및 환기 조건을 갖추어야 한다.



    [ 설계 제한 기준 - (2) 요양(NURSING) ]



    (2) 요양(NURSING)

    • 병 실

      • TABLE1과 TABLE3에 나와있는 공기 여과와 교체 비율에 대한 추천 사항은 병실의 공기조화를 위하여 중앙 시스템을 사용할 때 적용되어져야만 한다.

      • 감염 환자의 격리 수용을 위한 방은 외부로 전 공기를 배기하여야 만 한다.(직접 배기)

      • 겨울에 대한 설계 온도에는 75℉(24℃), 상대습도 30%가 추천되어 진다. 여름에는75℉(24℃)와 상대습도 50%가 추천된다.

      • 각 병실은 개별 온도 조절 기능을 갖추어야 한다. 병실의 압력 상호 관계는 다른 지역과 동등하여야 한다.

      • 대부분의 정부 기관의 설계 기준 및 법령은 병실의 모든 공기는 외부로 직접 배출 되도록 규정하고 있다. 이러한 요구 조건은 냄새 제어를 위한 것이다.

      • Chaddock (1986)은 병원의 중앙 화장실 배기 시스템에서 배출된 냄새를 분석하고, 일반적으로 큰 규모의 중앙 배기 시스템은 충분한 희석화 과정을 거치고 있으므로, 화장실 배기의 냄새가 실질적으로 제거됨을 발견했다(Chaddock 1986).

      • 이러한 이유와 에너지의 보전을 위해 중앙의 배기 시스템이 적절한 공기조화와 여과 장비를 사용하는 곳에서는 화장실 공기의 일부를 재순환하는 것을 고려해야 한다.(단, 관공서의 동의하에)

      • 개별실 단위의 시스템이 이용되고 있는 곳에서는 인접한 화장실에서 환기를 위해 방으로 공급 받게 되는 외기양 만큼 배기시키는 것이 관례다.

    • 중환자실

      • 이 공간은 수술 후 환자에서 혈전증 환자까지 다양한 임상 상황을 보이고 있는 중환자들을 수용하게 된다.

      • 75℉ ~ 80℉ (24℃ ~ 27℃)의 온도 범위와 30%에서 60% 까지의 습도 범위, 또한 양압 유지의 필요조건이 추천된다.

    • 면역 부족 환자 구역

      • 이 지역은 골수 또는 장기 이식 환자, 백혈병 환자, 화상 환자, AIDS환자 등을 수용한다.

      • 면역 부족 환자란 병에 대한 저항력이 상당이 약한 사람(환자)을 지칭한다.

      • 어떤 학자들은 층류의 조건은 환자들에게 심리적 유해 요소로 나타난다고 주장하며, 병실을 깨끗이 청소하여, 공기 중의 포자를 줄이는 것이 더 나은 것이라고 주장한다.
        무소음 디퓨저를 통하여 공급되는 15회 공기 교체 분배가 추천되어 진다 살균 공기는 환자에게 공급되어 바닥 근처로 환기되거나 문등으로 환기된다.

      • 환자가 면역 부족이지만 전염성 환자가 아닐 경우에는, 인접 지역과 비교하여 병실은 양압으로 유지하여야 한다.
        어떤 법적 판단기준은 전실을 필요로 하기도 하며, 전실은 인접한 격리실에 비해 부압을 유지하고 복도에 비해서는 동등한 압력 관계를 가져야 한다.

      • 진찰실과 처방실(치료실)은 동등하게 다루어져야 한다. 무균 조건을 유지하기 위하여 진찰실과 처방실 전 공간을 주변지역에 비하여 양압을 유지하여야 한다.

      • 환자가 면역 부족이고 동시에 전염병을 가졌다면, 구역 안은 주변지역과 또는 전실과 부압 내지는 동등한 압력 조건을 갖도록 영구적으로 설계되고 발란스를 맞추어 주어야 한다.
        대안으로는, 법률적 권한이 있는 기관으로 부터 허가가 된다면, 그러한 격리실은 주변 구역과 비교할 때, 양압, 부압 또는 동등 압력이 될 수 있도록 제어할 수 있도록 장비가 구비되어져야 한다. 그러나 그러한 예에서 인접한 구역이나 전실의 제어는 다른 인접 병실에 관해서 정확한 압력 상호관계를 유지해야만 한다.

      • 하나의 독립되고 전용할 수 있는 공기 조화 시스템은 면역 부족 환자를 치료하는 구역에 쉬운 압력 조절과 공급 공기의 질의 제어를 실현한다. (Murray 1988)

    • 격리 구역

      • 만일 격리 수용실이 엄격한 전염 병동에 위치하지 않는다면, 전염병을 보유한 환자로 부터 보호하거나, 병원에 잔류하고 있는 평범한 박테리아 균으로 부터 저항력이 약한 환자를 보호하여야 한다. 전염병 환자용 병실은 부압 설계 되어야 하는 반면, 저항력이 약한 환자의 병실은 양압으로 설계되어야 한다.

      • 온도와 습도 조건은 병실마다의 특색에 맞추어져야한다.

      • 시스템 설계자는 보건 기획자와 법률 제정자와 협력하여, 적절한 격리 수용실 설계를 진행하여야 한다. 프로그램에 지정되었을 때, 환자들의 구역으로 부터 공기 중 입자들이 이웃 구역으로 퍼지는 가능성을 최소화하기 위해, 공기 차단막 구실을 하는 전실을 구성함으로써, 더 확실한 제어를 하는 것이 바람직하다

      • 어떤 설계자들은 배기 흐름 속도를 변화시켜 공기 흐름의 방향을 역류시키는 접근 방법을 사용하여, 최대한의 공간 유연성을 갖도록 격리실을 설계해 왔다. 이러한 접근은 단지 격리 수용 절차의 상이함에 따라 적절한 조정을 보장하는 경우에 유용하다.

    • 치 료 실

      • 일반 병실에서 수용할 수 없는 치료를 요하는 환자들을 수용한다. 침상에 누워있던 환자를 수용하기 위하여, 이 치료실은 개별적인 온도 및 습도 조절이 가능해야 한다.

      • 온도와 습도는 병실에 따라 정해진 조건에 맞추어야한다.

    • 청정 작업실

      • 청정 작업실은 청결한 공급물의 배분 창고로서 복도에 비해 양압을 유지시켜 주어야만 한다. 오염 작업실은 오염된 도구나 물자의 집합 장소로서, 오염 공간으로 간주되며 주변 구역과 비교해 부압을 유지시켜야 한다. 온도와 습도는 안락한 정도에서 유지되어야 한다.

      • 식품 저장실

      • 이 지역의 환기 조건은 병원에서 채택한 음식 제공 서비스의 종류에 의존한다.

      • 대량의 음식이 배분될 장소와 식기 세척 장비가 있는 곳이라면, 장비에 후드 사용과 외부로의 배기가 요구되어 진다. 식사 제공을 위한 대기소 정도를 사용되는 작은 저장소는 특별한 환기가 필요 없다. 저장소의 압력은 공기의 흐름을 자제 시키기 위해 주변지역과 밸런스를 이루어야 한다.

    • 진통/분만/회복/산후 조리실(LDRP)

      • 일반적인 분만 과정은 격하지 않다고 여겨지며, 병실은 일반 병실과 유사하게 취급된다. 어떤 법률 판단은 전형적인 병실보다 더 많은 공기 교체를 요구하기도 한다.

    (3) 보조부

    • 방사선과

      • 형광 투시실, 방사선 투과실, 치료실 및 암실은 특별한 관심이 요구된다. 양압을 만드는 환기 조건 중 중요한 것은 치료 받는 임상 상태 중에 냄새 특성과 광선의 누출을 막는 특별한 건축, 빛의 누출 방지 창문 가리개 등이다.

    • 형광 투시실, 방사선 투과실

      • 이러한 방들은 75℉ ~ 80℉ (24℃ ~ 27℃)의 온도와 40 ~ 50%의 습도를 요구한다. 급기 출구와 배기 인입구의 위치에 의하여 납 덮개를 (LEAD LINING) 사람이 있는 다른 지역으로 광선의 누출을 방지하는데 필요로 하고 있다.

      • 암실은 보통 X-RAY실보다 오랜 시간을 사용한다. 또한 암실은 외부로의 공기 배출을 위한 독립적인 시스템을 가져야만 한다. 필름 건조기로 부터의 배기는 암실의 배기와 연결되어도 좋다.
        인화 과정 중 필름의 완전성을 유지하기 위해, 이 구역에 대해서는급기 시스템에 90% 효율의 필터를 설치해야 한다.

    • 실험실

      • 기술자의 안전과 안락성을 위한 공기조화가 실험실에 필요하다. 화학 연기, 냄새, 증기, 열 그리고 열린 창문의 비적합성 등이 모두 이러한 요구를 하고 있다.

      • 장비에서 발생되는 열이 종종 냉방 부하의 중요한 요소가 되기 때문에, 다양한 실험실에 사용될 장비의 크기 및 타입에 신경을 써야 한다.

      • 일반적인 공기 배분 및 배기 시스템은 사용되어지는 시스템 종류에 대한 표준 설계에 따라서 관례에 의한 자재로 건축되어야 한다.

      • 방사성물질, 휘발성 용기 및 강한 산화제가 사용되어지는 후드를 맡고 있는 배기 시스템은 스테인레스강으로 구성되어야 한다. 하향식 청소 설비가 후드에 준비되어야 하며, 산화제를 다루는 덕트에도 하향식 청소 설비가 준비되어야 한다. 염소산을 다루는 후드에는 전용 배기 후드를 붙여 주어야 한다.

      • 후두의 사용은 다른 덕트 재질을 요구한다. 방사성 물질이나 전염성 세균을 보유한 물질이 사용되는 후드는 후두의 배기구에 초고효율 필터가 설치되어져야 하며, 오염된 필터를 교환 및 제거에 대한 절차 및 장비를 갖추어야 한다. 배기 덕터의 배관은 수평적으로 굴곡을 최소로 하여 가능한 한 짧게 하여야 한다. 이것은 염소산을 다루는 후두에 있어서는 반드시 지켜야 하는데, 왜냐하면 이물질은 극히 위험하고 폭발성이 있는 것이기 때문이다.

      • 가장 효과적이고, 경제적이며 안전한 실험실 환기 시스템은 많은 연구를 필요로 한다. 실험실 공간의 환기량이 후두의 환기에 요구되는 양과 거의 같은 곳에서는 후드 배기 시스템이 실험실 구역의 모든 환기를 배출하도록 사용되어 진다. 후두의 배기가 급기량을 초과하는 경우에는 보충 급기가 후드 보상을 위해 사용된다.

      • VAV 시스템의 사용이 실험실에 받아들여져도 설계와 설치에 특별한 관심을 기울여야 한다.

      • 이 보충 급기는 완전한 공기조화를 필요치 않으며, 일반 환기 시스템과는 독립적인 시스템에 의해 공급되어야 한다. 개별적인 후드 배기 시스템은 보충 공기 시스템과 연결(연계) 되어야 한다. 그러나 보충 공기 시스템에 문제가 발생하면 후드 배기 시스템이 정지해서는 안된다.

      • 화학 물질 보관실은 말단 팬을 갖춘 개별적인 후드 배기 시스템을 가져야 한다.

      • 후드를 커버하는 배기팬은 배기 물질이 빌딩으로 들어오는 것을 막기 위해 덕트 시스템의 말단부에 위치시켜야 한다.

      • 구역 안에서 생화학, 조직학, 세포학, 병리학, 유리 세척/살균 및 혈청-박테리아학 등에 대한 후드의 배기는 재순환을 않고 외부로 배출되어야만 한다.

      • 전형적으로 배기팬은 4000fpm (20.3m/s)의 속도로, 지붕 위 7ft (2.1m)의 최소 높이를 유지하여 수직으로 배출하게 된다.

      • 혈청-박테리아 관련 병동은 진행 중인 견본품을 오염시킬지도 모르는 에어졸의 침투 가능성을 줄이기 위해 인근 구역보다 양압을 유지시켜야만 한다.

      • 전 실험실 구역은 다른 병원 구역으로 냄새나 오염이 파급되지 않도록 약간 부압을 유지시켜야 한다. 온도와 습도는 안락함을 유지하는 정도로 한다.

    • 박테리아 연구 구역

      • 이 구역은 예정치 않은 공기 유동이 있어서는 안되며, 공기 유속도 최소한으로 유지시켜야 한다.

      • 박테리아 실험실 안이나 인접한 곳에 있을 수도 있는 살균 보급실은 살균 매체가 보급되지는 곳이며, 표본이 배양 매체에 이식되는 곳이다.

      • 살균 (무균)의 환경을 유지하기 위하여, 초고효율 HEPA 필터가 급기 말단 부위에 설치되어져야 한다.

      • 본질적으로 주방은 냄새와 스팀을 제거하기 위해 환기 되어야 한다.

    • 전염성 질병 및 바이러스 실험실

      • 큰 병원에서나 볼 수 있는 이러한 실험실은 특별한 처리를 거쳐야 한다. 시간당 최소 6회의 환기와 또는 후두 배기량과 동일량의 보충 급기가 이러한 실험실에서 요구되어 진다.

      • 주변과 비교하여 부압을 가져야 이 실험실 또는 방향 후드에서 나오는 배기는 외부로 배출되기 전에 살균을 필요로 한다.

      • 이것은 배기 시스템에 직렬로 전기나 Gas 가열 히터를 두어 실현하고, 배기를 600℉ (315℃) 가열할 수 있도록 설계한다.

      • 이보다 싸고, 일반적인 방법은 시스템에 최고 효율 필터를 사용하는 것이다.

    • 핵 의학 실험실

      • 이 실험실은 구강, 정맥 주입, 호흡 등으로 방사성동의 원소를 환자에게 주입함으로써, 병의 치료나 진단을 용이하게하고 있다.

      • 이 구역 내부에는 공기 중 오염물질이 있을 가능성이 거의 없다. 예외의 경우는 특별한 고려를 필요로 한다.

      • 하나의 중요한 예외로는 갑상선 이상을 진단하기 위하여작은 병이나 캡슐에 담긴 요오드-131 용액을 사용하는 것이다.

      • 또 다른 예외로는 폐 기능의 감쇄를 연구하기 위해 호흡을 통한 제논-133의 사용을 들 수 있다.

      • 작은 병에 넣어 사용할 때는 뚜껑을 연상태로 배기 후드 안에서 다루어지는 것이 일반적이다. 최소 100fpm (0.5m/s)의 표면 속도가 이런 작업 시 적당하다. 이러한 추천 사항은 간단한 수술 등에서 언급된 (지정된) 양이 사용되는 곳에서만 적용된다.

      • 다른 환경하에서는 장갑을 끼고 작업하거나 유사한 제한 환경에서 사용되는 규정이 필요하다.

      • 환자의 연구에 Xenon-133 (제논-133)을 사용할 때는 환자가 흡입할 수 있도록 하는 장비와 그 장비로 다시 뱉어 낼 수 있도록 하는 것이 필요하다. 뱉어진 가스는 목탄 집기 장치를 납 위에 설치하여 이 부분을 통과하여 외부로 배출된다. 이 과정은 가스중 일부가 내부 환경으로 누출될 가능성을 내포하고 있다.

      • 이러한 조작의 독특함과 전문화된 장비의 사용 때문에, 시스템 설계자가 사용되어질 장비의 선정과 그 기기의 생산자를 만나 조언을 받을 것이 추천되어 진다.

      • 다른 조언을 구할 곳은 미국 핵 규정 위원회의 규정 안내 10.8 (1980)이 있다. 특히 제논-133의 우연한 사고 누출의 경우 취하여야 할 응급 조치에는 누출 해당 지역의 일시적인 소개와 환기 횟수의 증가 등을 지시하고 있다.

      • 압력 관계, 급기의 여과, 급기량, 재순환의 금지 및 조직학, 병리학, 세포학 연구실에 대한 급기 및 배출 시스템 특성에 관한 우선적인 추천 사항은 핵 의학 실험실에도 마찬가지로 적용된다.

      • 방사성 물질이 사용되어지고 있는 곳에는 USNRC (미국 핵 규정 위원회)에 의해 주어지는 어떤 특별하고도 일반적인 환기 시스템 요구 조건이 있다.

      • 예를 들면 USNRC 규정 안내 10.8 (1980)은 제논-133 개스를 규정된 수준이하나 동등한 상태로 유지하기 위해 필요한 공기 유동을 계산해 내는 과정을 제시해 주고 있다.

      • 그것은 또한 목탄 집기 장비를 흡수되는 배출 방법의 선택과 제시해 주고 있다. 그것은 또한 목탄 집기 장비를 흡수되는 배출 방법의 선택과 함께, 대기로 방출해도 좋은 방사능의 양에 관한 특별한 요구 조건을 포함한다.

    • 병리학 병동(부서)

      • 특별한 관심을 요구하는 병리학 병동 중의 한 구역은 검시실과 큰 병원의 동물 관리실 (동물 구역) 이다.

    • 검시실

      • 이 방은 냄새와 박테리아 오염이 시한 구역이다.

      • 배기구는 천정과 벽 아래쪽 두 군데 모두 위치해야만 한다. 배기 시스템은 병원의 지붕 위로 공기를 배출하여야 한다. 포름알데히드가
      • 다량으로 사용되는 곳에서는 법적 한계 조건을 넘지 않도록 하는 농도 유지에 필요한 특별한 배기 후드가 사용되어지는 것이 좋다.

      • 검시실이 자주 사용되지 않는 작은 병원에서는 과망간산 칼륨 활성알루미나나 활성목탄을 이용한 냄새 제거 제어 시스템과 환기 시스템의 Local 제어를 가능토록 하는 것이 바람직하다.

    • 동물 구역

      • 주로 냄새 때문에, 동물 관리 구역은 병원 지붕 위로 오염 공기를 배출시키는 기계적 배기 시스템을 필요로 한다.

      • 냄새가 다른 오염물질이 동물 관리 구역에서 다른 구역으로 파급되지 않도록, 인접 구역에 비해 0.1in H2O 정도 이상의 부압을 유지하여야만 한다.

    • 약 국

      • 약국은 (제약실) 안락성 정도 이외에는 환기에 대한 특별한 요구 조건은 없다.

      • 정맥 주사 용액을 보유한 약국에서는 층류가 공급되는 진열대를 필요로 한다.

    (4) 진단 및 처방 (치료)

    • 물리 치료부서

      • 전기치료 Part의 냉방 부하는 이 구역에서 이용되는 고주파 투열 치료기, 적외선 및 자외선 치료기 등에 의해 영향을 받는다.

    • 수 치료부

      • 다양한 물 치료 욕조를 구비한 이 Part에서는 대개 75℉(27℃)의 온도를 유지하게 된다. 이 구역에서의 이러한 잠열은 간과되어서는 안된다.

      • 운동 Part 는 특별한 조치가 필요 없고, 온도 및 습도는 안락성 유지 정도의 수준이면 된다. 이 구역의 공기는 구역 내부에서 재순환시켜도 좋으며, 단지 냄새 제어 시스템은 요구된다.

    • 활동 치료부

      • 이 구역에서는 특별한 환기 처리를 필요로 하지 않는다. 중급의 필터를 사용하여, 구역내 공기를 자체에서 재순환 시키는 것도 가능하다.

      • 큰 병원이나 재활 전문 기관에서는 목수 작업, 금속공예, 프라스틱류, 사진촬영술, 도예 및 그림과 같은 더 많은 재활 프로그램이 갖추어져 있다.

      • 다양한 부분에 대한 공기조화나 환기 요구 조건들은 일반적인 요구 사항 (지역 특성에 따른)과 법적 요구 사항을 충족시켜야만 한다. 온도와 습도는 안락성 유지 정도의 수준이면 된다.

    • 호흡 치료부

      • 호흡 치료기는 호흡기 장애나 폐 질환의 치료에 쓰이는 요법이다. 이곳의 공기는 매우 깨끗하여야 하며, 주변 구역과 비교할 때 양압을 유지시켜야 한다.

    (5) 중앙 살균 및 보급

    • 사용했거나 또는 오염된 도구 및 장비 그리고 설비 등은 살균 과정을 거치기 위하여 이곳으로 보내진다. 이 구역은 주로 청소 구역, 살균 구역 그리고 인도 요청이 있을 때까지 보관할 창고 구역으로 구성된다. 만일, 하나의 큰 단일 공간으로 이 구역이 구성되었다면, 공기는 청정 창고 구역과 살균 처리 구역에서 오염된 청소 구역으로 흐르게 하여야 한다. 압력의 상호관계는 TABLE3에 나타나 있는 것과 일치시켜야 하며, 온도 및 습도는 안락함을 유지하는 정도가 적당하다.

    • 다음의 가이드라인은 중앙의 살균 및 보급 구역에 있어 중요한 의미를 갖는다.

      1. 열 부하의 감소를 위해, 이 구역에서 사용되는 살균기는 전열시킬 것

      2. 열 부하의 과잉을 막기 위해, 살균기가 있는 공간은 충분히 환기시킬 것

      3. 에틸렌 사화제가 살균제로 사용되는 곳에서는 말단 팬을 사용한 독립적인 배기를 할 것

        • 에틸렌 산화제가 새어나갈 수 있는 발원지 근처의 적절한 배기 유입 속도를 유지할 것

        • 시스템을 적용할 것

        • 살균제 배수구와 살균기 문짝에 배기 장치를 할것

        • 증기 소독 장치와 서비스룸을 배기시킬 것

        • 에틸렌 산화제 농도 측정 센서, 배기속도 센서, 경보 기능을 갖출 것

        • 에틸렌 산화제는 인접 구역과 비교시 상당히 큰 부압을 가진 전용공간에 설치할 것

        • 많은 법령 조항은 에틸렌 산화제 배기 시스템은 배기에서 에틸렌 산화제를 제거하는 장비를 구비하여야 함을 요구하고 있음

      4. 살균된 공급 물자 보관 창고 지역은 상대습도를 50% 이하로 유지시킬 것

    (6) 서비스부

    서비스 지역은 정규 식사 준비실, 병원 잡무실 (Housekeeping), 기계실 및 병원 고용 인력 이용 시설 등을 포함한다. 이러한 구역들이 모두 공기 조화된 공간이든, 아니든 간에 위생과 건강에 유리한 환경을 조성하는 데에 환기는 중요하다.
    이 지역의 환기는 배기 시스템에만 국한 될 수 없다. 급기에 대한 규정도 설계에 포함되어져야 한다. 이렇게 공급된 공기는 조절된 온도로 여과되어 공급될 것이다. 적절한 급기가 이루어지지 않은 채로는 가장 좋은 배기 시스템도 효과적이지 못할 것이다. 적절한 급기가 이루어지지 않은 채로는 가장 좋은 배기 시스템도 효과적이지 못할 것이다. 실제 경험은 창문을 개방하는 데에만 의지하는 것은 불만족스러운 결과를 나타내며, 난방이 필요한 계절에는 더욱 그렇다.

    일반적인 환기 시스템에서의 전 공기 전열기를 도입하는 것은 이러한 지역에서 경제적 시스템 운영의 기회를 제공하게 된다.

    • 정규 급식 시설

      • 이 구역은 보통 주 주방 시설, 빵집, 영양사실, 식기 세척실 및 식당을 포함한다.

      • 높은 열과 고습도 및 요리 냄새와 같은 다양한 상태와 부딪히기 때문에, 허용되는 환경 조건을 구비하기 위하여 설계 시 각별한 주의를 필요로 한다. 주방의 환기는 지역의 법 조항을 준수해야만 한다. 많은 경우에 있어서 후드의 배기량은 필요로 하는 급기량을 알려주기도 한다.

      • 조리 설비는 종종 한군데 이상의 장소에 모여져, 주방 내에서 효율성을 높이고 있다.

      • 후드는 증기, 냄새 및 열을 제거하기 위해 각 설비 위로 설치되며, 이는 법률규정을 만족해야 한다. 전시스템은 NFPA 표준 96-84, 상업용 조리 설비로 부터의 기름기 섞인 증기와 연기의 제거를 위한 설비 설치 기준의 요구 조건을 만족시키게 될 것이다.

      • 영양사실은 종종 주 주방 시설이나 인접한 곳에 위치하게 된다. 이 공간은 개인의 프라이버시 및 소음으로 부터 차단을 위하여 완전히 둘러싸여지는 것이 보통이다.

      • 공기 조화는 보통의 안락함 정도가 요구되어 진다.

      • 식기 세척실은 차단되어져야 하며, 세척기의 후드 배기량과 청정 지역으로 나누는 일도 있다. 이렇게 나누어 질때, 오염지역은 청정 지역에 비해 부압을 유지해야 한다.

      • 이 영역의 크기에 따라서, 배기량의 정부 혹은 많은 부분이 세척기 후드를 통해 제거 되어져도 좋다. 배기덕트 공사는 수증기를 다루기 위해 내식성 및 방수성을 갖추어야 하며, 응축된 수분이 쉽게 배출될 수 있도록 구성하여야 한다.

    • 주방 압축기 및 응축기 공간

      • 이 구역의 환기는 모든 법규 조항을 만족하여야 하며, 다음과 같은 추가적 고려가 이루어져야 한다.

        1. 주방 내에 있는 압축기 마다 350fpm (1.8m/s)의 환기 속도를 갖게 할 것

        2. 응축기 구역은 최대 90℉(32℃)의 주변 온도에서 운영할 것

        3. 공기 온도와 또는 공기 순환에 한계가 있는 곳은 공기와 수 냉각의 겸용 응축기 사용을 고려할 것. 응축수 냉각기나 원격지 응축기를 사용하는 것도 종종 유효하다.

    • 식 당

      • 이 공간의 환기는 지역 법령에 따라야 한다. 병원 내의 음식 준비 공간의 냉방 및 환기를 위해 주방공간 공기의 재사용을 추천 한다. 단, 재사용될 공기는 80% 효율을 가진 필터를 거쳐 사용한다.

      • 카페테리아 서비스가 제공되는 곳에서는 음식 준비 구역과 스팀 테이블에 후드를 장착한다. 이러한 후두의 공기조화 능력은 이 지역의 테두리 구역의 단위 면적당 (ft2) 75cfm이 적어도 되어야 한다.

    • 세탁실 및 아마포실 (LINEN)

      • 이러한 시설들 중에, 오염 아마포 저장소, 오염 아마포 분류실, 오염설 비(장비)실, 세탁 진행 공간 만이 특별한 주의를 요한다.

      • 오염 아마포 저장소는 세탁소에서 가져가기 전에 보관하는 곳으로, 냄새가 나고, 오염되어 있으며, 그렇기 때문에 환기가 자주 필요하고, 부압으로 유지되어야 한다.

      • 오염 아마포 저장소는 내부 세탁 서비스를 제공하며, 오염 설비실은 내부 환자에 대한 서비스를 담당하는데, 오염 설비실은 주로 유독성 냄새로 오염되어 있다. 이 방에서는 기계적 방법으로 외부로 직접 배기가 이루어져야 한다.

      • 세탁이 진행되는 구역에서는 세탁기, 다림질, 기계 기동부 등의 습도를 감소 시키기 위해, 직접적인 상부 배기를 해야 한다. 이러한 기기들은, 높은 방사열 효과를 줄이기 위해, 절연되거나 차폐되어야 한다. flat-work ironer (다림질 기) 위로의 CANOPY와 다른 열 발생기기의 주변에 있는 배기구는 열을 가장 잘 흡수하여 제거한다.

      • 급기구는 공급되는 공기가 열 발생 기기 까지 공급될 수 있도록 위치시킨다. 다림질 판과 기계 가동부로 부터의 배기 시스템은 중앙 시스템과 독립적 이어야 하며 린네르 천으로 된 재질의 필터를 갖추어야 한다. 배출 공기는 지붕 위로 하거나, 그 공기가 역겹지 않은 구역으로 배기한다. 세탁소 배기로 부터의 열 회수 이용은 바람직 하며, 실현될 수 있는 것이다.

      • 공기조화가 반드시 필요하다고 생각되는 곳은 주방 후드에 대해 추천했던 것과 유사하게 보조 급기 시설이 배기 차양 (CONOPY)의 근처에 위치하는 것은 좋다. 또는 한정된 (특정) 구역에 고정 배치된 직원을 위하여 국소 냉방이 고려되어야 한다.

    • 기계 시설

      • 보일러실에 대한 급기는 사용되는 특정 연료의 최대 연소 속도를 요구하는 공기량과 안락한 근무조건 모두를 제공하여야 한다.

      • 보일러와 버너의 정격은 최대 연소율을 알려주므로 연료의 종류에 따라 필요 공기량이 계산된다. 보일러 뿐만 아니라 배기휀으로의 공기 공급을 위하여 충분한 공기가 보일러실에 공급되어져야 한다.

      • 워크스테이션에서 환기 시스템은 유효 온도를 90℉(32℃) 온도로 제한해야 한다.

      • 외부 주위 온도가 더 높을 때, 고온으로 부터 모터를 보호하기 위해 최대 97℉(36℃) 까지는 외부 온도를 유지하여야 될 것이다.

    • 유지 보수실

      • 목수실, 기계실, 전기실 및 배관공실 등은 특별한 환기 조건을 필요로 하지 않는다.

      • 페인트 보관 구역과 페인트실의 적절한 환기는 화재의 위험 때문에 중요한 의미를 가지며 모든 적용 될 수 있는 법률과 일치하도록 해야 한다.

      • 유지 보수실은, 용접이 있는 경우는 배기가 필요하다.

    • 행 정 실

      • 이 구역은 메일 로비, 접대실, 사무실 및 의료 기록실 등을 포함한다.

      • 이 구역은 특별한 배려를 필요치 않으며, 거주자의 안락함을 위해 공기 조화 되어야 한다.

      • 분리된 공기조화 시스템은 순수한 의미의 병원에서 이 구역을 분리시키는 것이 바람직 하다고 여겨지는데, 그 이유는 이 지역은 야간에는 주로 빈 공간이기 때문이다.



    [ 서비스와 에너지의 연속성 개념 ]



    • 구역 나누기

      • 공기 조화 시스템의 구역 구분은 건물 방향이나 건물 자체 구성상 이유로 생긴 부하 분포 등에 대한 보상으로 바람직한 것이다. 구역 구분, 즉 다른 부서에 개별적인 공기 시스템을 사용한 구분은 부서간 공기의 재순환을 최소화 시키고, 운영의 유연성을 가져왔으며, 비상 전력의 운영이나 에너지 보전의 조건들을 단순화 시켰다.

      • 몇 개의 AHU에서 다 기관으로 급기를 보내는 것은, 중앙의 시스템이 대기중인 용량을 가질 수 있게 된다. 지속적으로 수술을 해야만 하는 중요한 구역을 수용하기 위하여, 급하지 않은 구역이나 간헐적으로 운전되는 구역으로 부터 부산 급기를 받는다.

      • 대기 보호에 대한 그러한 조건이나 다른 수단들은, 만일 급기가 부속품의 고장이나 일상적인 유지 보수로 인해 방해 받지 않는다면, 필수적이다.

      • 부서에 따른 급.배기, 환기 시스템의 분리는 종종 바람직하며, 특히 외과, 병리학과, 산부인과, 실험실 등에는 더욱 그렇다. 중요한 지역 내에서의 상대적 균형은 급기휀과 환기팬을 연동시켜 유지한다. 예를 들면 외과 지역의 배기는 급기가 멈추었을 때 같이 멈추어야한다.

    • 난방 및 온탕 대기 서비스

      • 보일러의 수와 조정 배치는 다음과 같아야 한다. 즉, 하나의 보일러가 멈추었거나, 일상 점검을 위해 운전을 잠시 중단 하였을 때, 남은 보일러의 용량은 임상 진료실, 정규 식사 준비실 및 환자를 위한 급탕 서비스를 하기에 충분하여야 한다.

      • 보일러 보급수 펌프, 난방 순환 펌프, 응축수 환수 펌프 및 연료 오일 펌프는 일상 상태와 대기상태의 서비스를 구현할 수 있도록, 설치되고 연결되어야 한다.

      • 냉방, 난방 및 스팀 시스템에 대한 공급 및 환수 메인 등은 다른 부분별로 독립성을 유지시키기 위해 연결 부위는 밸브로 연결되어야만 한다. 설비의 각 부분은 공급 및 환수 말단부에 밸브로 연결된다.

    • 기계적 냉방

      • 병원에서 단과 및 환자 영역에 대한 기계적 냉방의 방법은 신중히 고려되어야 한다.

      • 선호되는 방법은 해빙제 또는 냉수를 이용한 간접적인 냉동 시스템이다.

      • 만일 직접 냉동 시스템을 사용할 때는 특정한 금지 사항과 제한에 관한 법률 조항을 참조하라. ASHRAE 표준 15-1989, 기계적 냉동을 위한 안전 법령을 참조하라.

    • 단 열 재

      • 빌딩 거주자와 접촉될 수 있는 고온 파이프, 덕트, 장비들은 모든 시스템의 에너지 효율을 유지하기 위해 단열 되어야 한다. 응축을 막기 위해, 대기의 이슬점 온도보다 낮은 표면 온도를 가지는 파이프, 덕트, 케이싱 등은 외부 증기 장막으로 단열 되어야 한다.

      • 파이프, 덕트, 장비의 외곽 표면의 접착제와 마감처리를 포함한 단열은 화염 전파비가 25이하 이어야 하고, 연기 발생률은 50이하 이어야 한다.

      • 공기 덕트의 덮개와 장비는 보험업자 연구 회사 표준 181-81에 기술된 부식 테스트 방법을 만족시켜야 한다. 이 덮개는 코팅, 접착제, 단열을 포함하여, 화염 전파 속도가 25이하이며, 연기 발생률이 50이하여야 한다.

      • 덕트 덮개는 수술실, 분만실, 육아실, 화상 치료 구역 및 중환자실로 공급하는 시스템에 사용되어서는 안된다. 사용하려면 최소 90% 효율의 말단 필터를 덮개의 하류 방향에 설치되어야 한다.

      • 기존 시스템을 변경할 때는, 석면 물질은 적용되는 규정과 일치하도록 처분하거나 다루어야 한다.

    • ENERGY

      • 보건은 에너지 집중적이며, 에너지 보존형 사업이다. 병원 시설은 일년 내내 하루 24시간 운영한다는 것과 시설물이 멈추었을 때 복잡한 보완시스템을 필요로 한다는 것, 또한 냄새를 줄이고 미세 유기물을 희석 시키기 위해 대량의 외기를 사용하는 것, 감염과 오염 폐기물 등의 문제를 다루어야만 하는 것 때문에 다른 구조물과는 다르다. 유사하게 많은 양의 에너지가 진료실, 치료실, 관제 장비 및 음식 보관소, 세탁 시설과 같은 지원 서비스 구역 등의 장소에 넣어주기 위하여 필요하다.

      • 병원은 큰 에너지 저장 탱크를 사용하거나, 에너지 절약 수단을 적용하거나, 전열 시스템으로써 이용하기 위한 에너지 전환 장치를 도입하여 에너지를 보전한다. 열 파이프, 루프 순환 및 열복원의 다른 형태들은 점검 관심의 대상이 되가고 있다. 고체 폐기물의 소각장에서는 세탁실과 환자를 위한 온수 공급을 위해 스팀을 생산하기 위한 폐열을 발생시키는데 이러한 방법은 점검 일반화되고 있다.

      • 건물의 신축, 증축, 개축을 위한 설계는 난방, 냉방 및 조명에 필요한 공기의 양에 큰 영향을 준다. 효율적인 에너지 사용을 위한 시스템 구성요소와 빌딩의 선택은 주의 깊은 계획과 설계를 필요로 한다. 빌딩의 소비열 시스템으로의 통합과 재사용이 가능한 에너지, 즉, 어떠한 기후 조건 아래서의 태양 에너지는 본질적인 절약을 가져다 줄 것이다. ASHRAE 표준 90A-1980을 참고할 수 있다.



    [ 외래 환자에 대한 외과 시설 ]



    외래 환자를 위한 외과 시설은 자립형일 것이다.
    즉, 단기 치료 시설의 일부이거나 전문 클리닉과 같은 의료 시설의 일부일지 모른다. 외과 수술은 밤을 새우는 수술 진행이 아니라, 8시간 내지 10시간 동안에 시술 되어 진다.

    • 설계 기준

      • 시스템 설계자는 병원 안의 각 구역으로 부터 다음의 문구를 눈 여겨 보라

        1. 감염원과 제어 수단
        2. 공기 청정도
        3. 공기 유동
        4. 구역 구분
      • 수실실에 대한 공기 청정 조건은 TABLE1 을 참고한다.

      • 단열에 대한 설계 기준은 이러한 시설에 동등하게 적용된다. 어떤 건물주는 난방, 공기조화 및 온수 시스템은 대기능력(stand by)과 긴급 서비스 능력을 가지기를 바라고, 이런 시스템이 자연재해 후에도 그 기능을 다할 수 있기를 바라기도 한다.

      • 외래환자 시설 중에 다음의 기능 구역은 유사한 설계 기준을 갖는다.

        • 행정 PART
        • 외과 - 수술실, 회복실, 마취제 보관실
        • 진단 및 처방 - 일반적으로 작은 방사선 구역
        • 살균 및 조달
        • 서비스 - 오염 작업실, 기계 설비실, 라커룸
      • 설비 비용을 절약하기 위해, 병원 시설은 에너지 보전 과정을 갖추어야 하며, 이러한 보전 방안으로서 열 회수 장치, VAV, 부하 제거 또는 비근무 시간에 환기의 정지 또는 감소 등이 있다.

      • 기계적 환기는, 난방 및 냉방 부하를 줄이기 위해, 전열 교환 과정을 이용하여 외기와 배기의 열 교환을 시켜 외기를 이용 한다.

    [ 요양원(Nursing Homes) ]



    요양원은 다음과 같이 분류된다.

    (1) 확장 치료 시설 (Extended Care Facilities)

    • 이것은 병원 설비를 더 이상 필요로 하지 않고, 그러나 숙련된 간호 치료에 의한 재활 서비스와 치료를 필요로 한다. 이 형태의 시설은 병원의 직접적인 부속 시설이거나, 병원과 밀접한 관계를 갖는 독립된 시설이다.

    • 환자의 나이는 구분이 없으며, 보통 35~40일 정도 입원하고, 대개 한가지 질병을 가진다.

    (2) 고도의 요양원 (Skilled Nursing Homes)

    • 일상 생활에서 도움이 필요한 사람들을 치료하며, 이들 중 많은 사람은 인내력이 없고, 걸을 수 없으며, 이들 중 일부는 정신병을 앓고 있다. 이러한 요양원은 고도의 요양 치료가 있어도 되고 없어도 좋다.

    • 환자는 집에서 바로 입소하는 경우와 거주 요양원에서 입소하는 경우가 있다.

    • 일반적으로 환자는 고령(평균80)의 경우가 많으며, 요양 기간은 평균적으로 47개월이고, 종종 여러 가지의 병을 앓고 있다.

    (3) 거주 요양원 (Residential Care Homes)

    • 일상적인 집 안 잡일을 수행할 수 없으나, 모든 개인적 욕구는 돌볼 수 있는 고령자들을 보살피는 곳이다. 이 고령자들은 일상적인 생활은 할 수 있고 단기 치료 병을 갖고 있지 않으며, 집과 사는 마을을 자유로이 움직이고 다닐 수 있는 사람들이다. 이 요양원들은 전문적인 요양 치료를 제공하기도 하고 하지 않을 수도 있다. 평균 요양원 체류 기간은 4년 이상이다.

    • 기능적으로 이러한 요양원들은 설계자가 보았을 때 다섯 가지 유형에 관심을 둘 수 있다.

      1. 행정구역 및 지원 PART 구역 (직원 거주 지역)

      2. 환자 구역 (직접적인 일상 서비스 제공)

      3. 치료 구역 (특수한 의학적 서비스 제공)

      4. 청정 작업 구역 (청결 보급품의 보관 및 분배 서비스 제공)

      5. 오염 작업 구역 (오염된 공급품 수거 및 비세탁물의 위생 처리)

    [ 설계 개념 및 기준 ]



    • 요양원의 박테리아 수준은 단기 치료 병원의 수준까지는 필요치 않다. 그럼에도 불구하고, 설계자는 특정 구역간의 공기 흐름 제어, 냄새 제어, 및 여과에 필요성을 인지하고 있어야 한다.

    • TABLE4는 요양소의 특정 구역을 담당하고 있는 공기 시스템에서의 필터 효율을 추천하고 있다.

    • TABLE4. 요양원에서의 공기조화 시스템과 중앙 환기 시스템에 적용되는 필터 효율

    구역 구분
    필터 설치대의 최소수
    필터 설치대의 효율(%)
    환자 보호, 치료, 진단 및 관련 구역
    1
    80
    음식물 준비 구역 및 세탁실
    1
    80
    행정, 대형 창고 및 오염물 보관 구역
    1
    30

    * ASHRAE 표준 52-76에 근거한 평가

    • 환자가 있는 구역의 겨울 내부 설계 추천 온도는 75℉(24℃)이고, 환자가 없는 구역은 70℉(21℃)이다. 겨울의 최소 습도 유지에 대한 규정은 기후의 혹독성에 의존하며, 설계자의 판단에 맡겨지는 것이 가장 좋다. 공기 조화가 이루어지는 곳에서 여름의 내부 설계 추천 온도는 75℉(24℃)이고, 습도는 50%이다.

    • 일반적인 설계 기준은 "난방과 온수 대기 서비스", "절연" 및 단기 치료 병원에서의 "에너지" 등의 설명에 나와 있는 것과 동일하게 요양소에도 적용한다.

    [ 시스템의 적용 ]



    • 요양소의 거주자는 대개 허약하며, 많은 사람이 인내력이 부족하다.

    • 그들은 걷기도 하나, 일부는 진전된 질병을 보유한채 침대 위에서 움직인다.

    • 선택된 시스템은 냄새를 희석 시키고, 또한 제어 하여야만 하며, 이상 공기 흐름 (draft)이 없어야 한다.

    • 지역의 기후 조건, 비용 및 설계자의 판단은 공기조화 및 가습의 양과 수준을 결정한다. 냄새 제어는 상대적으로 많은 외기량이나, 활성탄 또는 과망간산 칼륨이 주입된 활성 알루미나를 거치는 공기 처리 시설 중 하나를 이용하여 운영해야 하며, 이는 에너지 보전과 운전 비용 절감의 차원에서 선택되어야 한다.

    • 온도 제어는 각 개별 Room 기준으로 한다. 병실은, 혹독한 기후 아래 노출되어 있는 벽을 따라 열의 보완이 있어야만 한다. 외기의 겨울철 설계 조건이 30℉(-1℃) 이상인 온화한 기후에서는 상부로 부터의 난방이 사용되어 진다.

    • TABLE 5. 요양소의 특정지역에 대한 압력 상관관계 및 환기

    기능 구역
    인접
    지역과의
    압력 관계
    시간당
    최소 외기
    교체 횟수
    시간당
    전공기
    교체 횟수
    외부로의
    전공기
    직접 배출
    실내에
    서의
    재순환
    환자 보호
    병실
    ±
    2
    2
    선택적
    선택적
    환자 이용 복도
    ±
    선택적
    2
    선택적
    선택적
    변기실
    N
    선택적
    10
    필요
    불필요
    진단 및 치료
    진찰실
    ±
    2
    6
    선택적
    선택적
    물리 치료실
    N
    2
    6
    선택적
    선택적
    직업 치료실
    N
    2
    6
    선택적
    선택적
    오염 작업실 또는 오염물 저장실
    N
    2
    10
    필요
    불필요
    청정 작업실 또는 청결물 저장실
    P
    2
    4
    선택적
    선택적
    살균 및 보급
    살균기 배기실
    N
    선택적
    10
    필요
    불필요
    아마포 및 쓰레기 반송실
    N
    선택적
    10
    필요
    불필요
    일반 세탁실
    ±
    2
    10
    필요
    불필요
    오염 아마포 분류 및 저장실
    N
    선택적
    10
    필요
    불필요
    청결 아마포 저장실
    P
    선택적
    2
    필요
    불필요
    서비스
    음식 준비 센터
    ±
    2
    10
    필요
    필요
    식기 세척기
    N
    선택적
    10
    필요
    필요
    정규식 당일 보관실
    ±
    선택적
    2
    필요
    불필요
    경비실
    N
    선택적
    10
    필요
    불필요
    화장실
    N
    선택적
    10
    필요
    불필요

    • P : POSITIVE N:NEGATIVE 일반 성향 제어가 불필요함.



  •


    유인작용과 속도분포

    취출구에서 실내로 취출되어 나온 공기를 1차공기(primary air), 실내에 있던 공기중에서 취출공기와 혼합되는 공기를 2차공기(secondary air)라 한다.
    취출구에서 불어내는 1차공기는 주위로부터 2차공기를 유인하여 1차공기와 혼합한다.
    이 혼합된 공기를 전공기(total air)라고 한다.

    확산반경

    그림 1-1과 같이 천장취출구에서 취출을 하는 경우에 드리프트(drift)가 일어나지 않는 상태로 하향취출을 했을 때 거주영역에서 평균풍속이 0.1~0.125m/s로 되는 최대단면적의 반경을 최대확산반경이라 하고 거주영역에서 평균풍속이 0.125~0.25m/s로 되는 최대단면적의 반경을 최소확산반경이라고 한다.

    최소확산반경내에 보(beam)나 벽 등의 장애물이 있거나,인접한 취출구의 최소확산반경이 겹치면 드리프트, 즉 편류현상이 생긴다.
    따라서 취출구의 배치는 최소확산반경이 겹치지 않도록 하고 거주영역에 최대확산반경이 미치지 않는 영역이 없도록 그림 1-2와 같이 천장을 장방형으로 나누어 배치한다.
    이때 분할된 천장의 장변은 단변의 1.5배 이하로, 또 거주영역에서 취출높이의 3배 이하로 한다.

    천장취출

    천장취출을 하는 경우 베인의 각도에 따라 강하거리 및 도달거리는 다르게 나타난다.
    즉 베인의 선단과 수평선과의 각도가 작은 경우에는 도달거리가 길고, 강하거리는 짧다. 그러나 그 각도가 크면 도달거리는 짧고 강하거리는 길어진다.
    따라서 냉방시에는 각도를 작게, 난방시에는 크게 하며 또한 천장이 높은 실의 경우에도 각도를 크게 하므로 도달거리가 거주영역에 접근되도록 한다.
    취출구에서 베인은 1~4방향이 있으며, 각도의 조정은 가능하도록 되어있다.

    기류의 속도 (m/s)
    반 응
    적응장소
    0.0008 이하
     기류가 침체되어 불쾌

    0.13
     이상적인 상태(쾌적)
    업무용 쾌적공조
    0.13~0.25
     약간 불만족
    0.33
     불만족 (종이가 날림)
    음식점
    0.38
     보행자에게 만족
    소매점, 백화점
    0.38~1.5
     공장용 공조에서 양호
    국부공조에 적합
    ▲ 표 1-2. 실내기류의 속도와 반응

    표 1-2에서 보는 바와 같이 실내거주자의 활동상황에 따라서 쾌적한 풍속이 다른 것을 알 수 있다. 즉 활동정도가 클수록 기류의 속도는 높게 잡아야 한다.
    ASHRAE에서는 착석해서 집무하고 있는 상태의 사람에 대한 실내기류의 표준풍속을 0.075~0.02m/s(15~40ft/min)의 값을 권장하고 있다.

    취출, 흡입구의 풍속

    건물의 종류
    허용취출풍속 (m/s)
     방송국
    1.5~2.5
     주택, 아파트, 교회, 극장, 호텔, 침실, 음향처리한 개인 사무실
    2.5~3.75
     개인 사무소
    2.5~4.0
     영화관
    5.0
     일반사무실
    5.0~6.25
     백화점
    7.5
     백화점 (1층)
    10.0

    ▲ 취출구의 허용풍속



    흡입구의 위치
    허용흡입풍속 (m/s)
     거주구역의 상부에 있을 때
    4.0 이상
     거주영역내에 있고 좌석에서 멀 때
    3.0~4.0
     거주영역내에 있고 좌석에서 가까울 때
    2.0~3.0
     도어그릴 또는 벽설치용 그릴
    3.0
     주택
    2.0
     공장
    4.0 이상
    ▲ 흡입구의 허용풍속

    배치에 따른 유의사항

    (1) 공기의 분포

    1) 취출기류가 실내에 골고루 분포될 수 있도록 한다.
    2) 도달거리 및 확산반경이 적당하도록 한다.
    3) 난방시 상하의 온도구배가 지나치게 크지 않도록 한다.
    4) 취출기류가 보(beam) 등에 의해 방해되지 않도록 한다.
    5) 창문쪽의 냉풍이나 온풍이 직접 인체에 닿지 않도록 한다.

    (2) 취출풍량

    1) 취출풍량이 적으면 실의 부하를 처리하기 위하여 취출온도차를 크게 해야 한다. 그러나 취출온도차가 너무 크면 기류분포가 균일하지 못하다.
    2) 취출풍량이 너무 적으면 취출기류의 속도가 너무 낮아져서 도달거리가 짧아진다.

    (3) 단락류

    취출구와 흡입구의 배치가 좋지 않으면 취출공기가 실내로 확산되지 못하고 흡입구로 들어가는 단락류가 된다. 특히 취출기류의 속도가 낮을 때 주의한다.

    (4) 소음

    1) 소음발생은 취출구의 종류,취출속도등에 따라 다르므로 실의 허용소음한계를 고려한다.
    2) 옆방이나 실내외로 관통되는 덕트나, 도어의 루버(louver) 또는 언더컷(under cut)을 통하여 음이 전달되지 않도록 한다.

    취출구, 흡입구의 배치 예

    (1) 기류의 이동
    취출구와 흡입구의 위치는 일반적으로 거주영역에 기류가 원활히 흐르도록 배치한다. 즉 취출구의 위치는 벽상부나 하부에 축류형 취출구를, 또는 선형취출구로는 상면취출을 하거나 천장취출을 하고 흡입구는 벽의 하부에 설치했다.
    그러나 취출구와 흡입구 상호간의 위치가 적절하지 못하면 단락류가 되거나 dead space가 생긴다.

    (2) 기류이동의 예

    그림 2-1과 같이 한 방향에 창문이 있고 외벽면을 갖는 일반적인 실내에 대해 취출구와 흡입구의 위치와 기류의 관계를 살펴본다.


    1) 그림 (a)는 벽의 상부취출로 흡입구는 벽 하부, 또는 도어그릴 등이 있는 예이다. 취출기류가 충분히 부하면까지 도달하면, 부하에 의한 기류가 소멸되어 거주공간은 좋은 온도분포가 된다.
    단, 취출기류가 약하면 동절기에 부하면에 생긴 저온기류가 바닥면을 따라 흡입구로 흐르므로 바닥 부근에 저온층이 생기기 쉽다.

    2) 그림 (b)는 내벽측의 상부에서 수평취출을 하고 외벽의 하부에서 흡입하는 경우로 취출기류가 충분히 부하면을 덮는 경우에는(a)와 마찬가지로 좋은 온도분포가 된다.
    특히 동절기에 부하면의 저온기류를 흡입구에서 배제할 수 있으므로 바닥부근의 저온층을 방지할 수 있다.
    단, 취출구 하부에 dead space가 생기는 경우가 있다.

    3) 그림 (c)는 외벽측의 상부에서 취출하고 내벽측 하부에서 흡입하는 예인데 하절기에는 부하면에서 생긴 높은 온도의 공기가 상승하여 취출기류와 혼합되므로 좋다.
    그러나 동절기에는 부하기류의 흐름이 반대가 되고 또 창 부근에 dead space가 생기므로 좋지 않다.

    4) 그림 (d)는 외벽의 상부에서 취출기류의 일부는 수평취출을 하고 또 일부는 라인형 취출구로 수직으로 부하면을 따라 취출한다.
    흡입구는 내벽의 하부에 설치했다. 이 경우에는 (c)에서 발생되는 부하면의 기류와 혼합되어 불어내리므로 dead space를 방지할 수 있다.

    5) 그림 (e)는 천장면에 아네모스탯형의 취출구를, 내벽의 하부에는 흡입구를 설치한 예이다. 이 경우에는 유인비가 커서 비교적 좋은 공기분포가 된다. 그러나 동절기에 창면의 부하기류가 바닥에 흐르는 결점이 있다.

    6) 그림 (f)는 팬코일유닛(FCU)이나 유인유닛(IDU)을 창밑에 설치했을 때와 같은 예인데 취출구가 창폭과 같은 길이를 가질 때는 부하기류를 충분히 없앨 수 있어서 하절기나 동절기에 모두 좋은 공기분포를 얻을 수 있다.

    7) 그림 (g)는 취출구를 내벽측 상부(천장부근)에서 수평취출을 하며 흡입구도 내벽층 상부에서 수직으로 상향흡입하는 경우로서 기류분포가 양호하다. 그러낟 ㅏㄴ점은 그림 (a)와 같이 취출기류가 약하면 동절기에 부하면의 찬 기류가 바닥쪽으로 내려온다.

    8) 그림 (h)는 팬형취출구를 천장에, 흡입구는 내벽의 하부에 설치한 예로서 (e)와 같이 기류분포는 양호하나 도달거리가 짧으므로 동절기에는 창문쪽의 부하기류가 거주영역으로 내려오므로 cold draft가 생기기 쉽다.

    취출구 수의 결정

    (1) 천장에 설치하는 축류형 취출구

    축류형 취출구를 천장에 설치하는 경우에는 그림 3-1와 같이 취출구에서 거주역 상한까지의 거리를 h로 하고 실내의 길이를 l, 폭을 W, 취출구상수를 K로 할때 취출구의 수 n은 다음의 범위내에서 선정된다.

    (2) 천장확산형 취출구

    실내의 평면을 그림 3-2와 같이 정방형 또는 장방형으로 분할하고 그 중앙에 취출구를 배치한다.
    이때 분할된 장변의 길이 S는 단변길이 L의 1.5배 이하로, 또 실 높이 H의 3배 이내가 되도록 한다. 그리고 취출기류는 정방형의 면적내에서 최소확산반경이 벗어나지 않고 최대확산반경이 미치지 않는 곳이 없도록 한다. 반경이 미치지 않는 곳이 없도록 한다.




    적절한 가습의 중요성


    허종구
    중앙설비엔지니어링
    소장/기계기술사







    모든 사람들에게는, 그들이 업무를 가장 잘 수행할 수 있고, 또 가장 안락감을 느끼게 되는 어떤 이상적인 온도와 습도의 범위가 있다. 습도가 지나치게 높거나 낮으면 심각한 환경적, 생리적 변화를 초래한다.



    1. 적절한 가습에 의한 에너지와 운전비의 절약

    hexa01e.gif 온도가 더 높을지라도 건조한 공기는 더욱 차게 느껴진다. 사람이 추위를 느낄 때는 안락감을 느끼지 못하며, 생산성이 현저하게 떨어진다. 습도를 이상적인 수준으로 유지하면, 안락감이나 생산성을 저하 시키지 않고도 빌딩의 온도를 실질적으로 낮출 수 있다. 적절한 가습으로 실질적인 실내온도를 낮출수 있게 됨으로 하여 얻어지는 에너지의 절약은, 그 습도를 유지하기 위하여 소비한 에너지의 비용을 곧바로 상쇄할 것이라는 것은 입증할 수 있는 사실이다.(참고문헌1)
    hexa01e.gif 또한, 그것이 비록 금전으로 얼마라고 가늠하기는 실질적으로 불가능하다 할지라도, 온도의 저하에 따른 절약 이외에도 에너지와 금전을 동시에 절약할 수 있는 다른 잇점들이 많다. 과도하게 건조한 공기는, 감기나 후두염 그리고 기타 호흡기 질환을 유발할 수 있는 여러 가지 병원균들에 아주 이상적인 환경이 된다. 이러한 질병으로 인하여 상당한 불쾌감이 유발되고, 나아가서는 작업자들의 결근으로 인한 값비싼 대가를 치르게 된다. 사실상 건조한 공기는 직물, 카펫, 나무, 종이, 가죽, 비닐, 플라스틱, 음식물 등으로 부터 습기를 빼앗게 되어서 그것들이 뒤틀리고, 굳어지고, 갈라지고, 무게와 형태를 잃게되거나 못쓰게 되어 버린다. 예를 들어, 인쇄용지가 오그라들면 용지급송이나 중첩 인쇄에서 심각한 문제점들을 유발 한다.
    hexa01e.gif 건조한 공기는 인쇄회로 (Printed circuit), 생산기계류, 전자장 및 기타의 극도로 민감한 기기들에도 다양한 형태로 영향을 미치는데, 이러한 사실도 매우 중요하다. 건조한 공기는 이것들이 제 기능을 수행 할 수 없을 정도로까지 건조시키며, 종종 물리적 손상이나 질의 저하를 가져온다. 또한 건조한 공기중에서는 정전기가 잘 발생하므로, 이는 정전기와 관련된 제반 문제점들의 원인이 된다.


    2. 습도와 정전기

    hexa01e.gif 거의 모든 사람들은 카펫의 위를 가로질러 걸은 후에 문의 손잡이를 잡았을 때에 어떤 충격을 경험한적이 한번 정도는 있다. 바로 이 충격의 원인이 정전기인데, 낮은 습도가 이러한 정전기 발생의 한 원인이 된다. 이러한 현상은 서기전 600년에 최초로 기록된 적이 있지만, 서기 1800년이 되어서야 그것의 원인이되는 정전대전(Static Charge)현상이 규명되었다.
    hexa01e.gif 전기저항이 큰 물질을 서로 문질러서 마찰시키면 정전대전현상이 일어나게 됨을 발견하였던 것이다. 온감의 정전고착(Static Cling)은 정전대전현상의 또 다른 예이다. 카펫이나 옷감은 반정전처리(anti- Static treatment)를 하여, 정전기의 발생을 완전히 없앨 수는 없지만 상당히 줄일 수는 있다.
    hexa01e.gif 정전기는 옷을 입을 때와 같이 가정에서는 약간의 성가신 문제일 뿐이지만, 컴퓨터실, 연구실험실,산업 청정실 등과 같이 어떠한 제어를 요하는 환경에서는 더욱 심각한 문제들을 일으킬 수 있다. 병원에서는, 순도가 높은 산소와 잠재적인 폭발성을 지닌 기체들이 혼합되어 존재하므로, 정전기를 제어하기 위하여 일정한 수준의 습도를 유지하지 않으면 안된다.
    hexa01e.gif 건물의 유지 관리도 또한 정전기의 영향을 고려해야 한다. 고효율의 필터가 설치된 건물 내부의 공기중에도 미세한 먼지의 입자들이 존재한다. 공기의 유동만을 제어하여 모든 먼지를 걸러낼 수는 없고, 어느정도의 먼지는 내부로 빨려 들어가기 때문이다. 이러한 입자들은 공중에서 대전되어서 벽, 커튼 또 다른 가구들에 달라붙게 된다. 취출구 주위에 형성된 천장의 얼룩들은, 공기 유동형태에 따라 유도되어 천장에 퇴적된 대전된 실내의 먼지입자들이다.
    hexa01e.gif 정전기로 인한 먼지들의 퇴적현상의 또 다른 예는 병렬 열전달이 일어나는 곳에서 발견할 수 있다. 예를들면, 건물 외벽의 나무로 된 중간기둥에 못이나 나사못으로 석고판을 고정시킨 곳이다. 못의 차가운 머리쪽은 열전 정전기 형성(thermal-electrical Static build-up)으로 인하여 음전기로 대전되고, 그것은 양전기로 대전된 먼지입자들을 끌게되는 것이 발견되었다.
    hexa01e.gif 이러한 모든 정전기의 발생조건들이 완전히 소멸되지는 않지만, 40∼50% 범위의 습도를 유지하면 그 영향을 상당히 줄일 수 있다. 이러한 결과는 가습으로 인하여 정전전하가 고갈되기 때문이다. 물체들을 둘러싼 공기의 상대습도가 충분한 수준에 이르게 되면 미세한 두께의 습기층이 형성된다. 이 습기층이 물체들의 표면을 둘러싸게 되고, 도전성을 가진 공기중의 미세한 부유 입자들은 이 습기층에 잡혀 있게 된다. 이 때에 습기층은 정전기가 접지(ground)로 흐르도록 하는 경로 역할을 한다.


    3. 습도와 안락감

    hexa01e.gif 인체의 열손실에 영향을 미치는 다른 모든 인자들이 일정하게 유지된다고 가정할 때에, 습도가 높아지면 우리는 보다 따뜻함을 느끼게 된다.     땀은 증발하면서 피부로부터 열을 흡수하여 우리의 몸을 식힌다. 습도를 제어하여 땀의 증발을 제어하면 우리가 느끼는 따뜻함이나 차가움의 정도를 조절할 수 있다.
    hexa01e.gif 정해진 조건들하에서 인간들이 느끼는 안락감에 대하여 많은 연구들이 수행되었다. 피부의 감각,심리적인 반응, 열적인 효과 등을 근거로하여 그 기준을 설정하였다. 이것은 표준 유효 온도 색인표 (The Standard Effective Temperature Index) (참고문헌2)로 만들어졌다. 이 표에 의하면 20∼50% 사이의 습도의 범위, 73∼77℉ 사이의 건구온도의 범위에서 가장 안락감을 느낄 수 있다.
    hexa01e.gif 에너지를 절약하기 위하여 근년에 취해지고 있는 조치들로 인하여 대부분의 건물들에서는 이 적정 수준 이하로 온도를 낮추게 되어서, 결국 추위로 인한 불쾌감을 느끼게 되었다. 그래서, 단지 의복을 입는 정도를 조절함으로써만 어느 정도 안락감을 개선할 수 있다. 최근에 표준상황 (휴식할 때와 가벼운 사무를 볼때)과 표준 의복상태 (긴 소매가 있는 상의와 바지)하에서의 안락감에 관한 많은 항목들에 대하여 분석한 바가 있다. (참고문헌3) 다음의 6가지의 조건들 하에서는 80%정도 "열적으로 안락하다(thermally Comfortable)"고 평가하였다.

    1) 활동이 가벼운 사무이거나 그와 동등한 정도일 때.
    2) "표준" 의복을 입고 있을 때.
    3) 공기의 유동속도가 40ft/min 일 때.
    4) 상대습도가 40%일 때.
    5) 평균 복사 온도가 공기의 온도와 같을 때.
    6) 공기의 온도가 72~78℉일 때.

    hexa01e.gif 이 연구에서, 상대습도에서의 20%의 변화는 건구온도에서의 1℉의 변화와 동일하다고 밝혀졌다. 그리고 난방기간 동안에는 안락감을 느낄 수 있는 최적습도로 35~40%의 상대습도를 추천하고 있다.



    4. 습도와 건강

    hexa01e.gif 우리들의 건강은 우리가 살고 있는 대기의 환경에 의하여 직접적으로 영향을 받는다. 그리고 우리들 대부분은 업무와 여가시간의 많은 부분을 실내에서 보낸다. 사람들 사이에서 질병을 옮기는 병원균들은 통상 사람들이 분비는 곳에 많이 모여 있다. 그리고 대부분의 박테리아와 바이러스는 실내에서 우리가 호흡하는 공기에 의해 옮겨진다.
    hexa01e.gif 이러한 질병을 유발하는 박테리아와 바이러스 중에서 많은 것들은 매우 습한 대기나, 혹은 매우 건조한 대기 중에서 더 긴 수명을 가진다고 알려져 있다. 극히 건조한 대기중에서는 그것들은 활동성이 없어지고 실내 먼지의 일부로써 존재하게 된다. 그 후에 인체에 흡입되면 그것들은 수분에 적셔지고 또 다시 활동성을 가지게 된다. 상대적으로 습기가 많은 환경에서도 그것들은 간단하게 수명을 더욱 연장한다. ㅡ사이 범위의 상대습도 30~50%로 제어된 공간에서는 이들 질병 병원균들의 생존기간이 상당히 줄어든다고 알려져 있다. 예를 들면, 감기나 독감과     같은 발한 질병들은 건조한 대기 중에서 생활하는 사람들 사이에 더욱 더 만연하다. 건조하면 콧속의 세포가 갈라져서 흡입된 병원균이 혈류에 직접 접촉하게 되기 때문이다. (참고문헌 4)


    5. 습도와 피부질환

    hexa01e.gif 겨울철 가려움증, 피부염, 틈, 무릎과 팔꿈치 그리고 피부와 손톱이 맞닿는 부위가 아프게 갈라지는 것, 머리카락과 손톱이 잘 부러지고 갈라지는 것 등의 증상은 거의 모든 사람에게 있을 수 있으며, 특히 나이가 많은 사람에게 잘 나타난다. 상대습도를 35~50%로 유지하면 이러한 고통들을 매우 효과적으로 줄일 수 있다.


    6. 리저내어스 질병과 파머스 폐병(LEGIONNAR'S AND LUNG DISEASE)

    hexa01e.gif 리저내어스 질병(Legionnare's Disease)은 1947년에 처음으로 규명되었다. 아틀란타의 질병 관제 센타(The Disease Control Center)에서는, 그것은 폐렴의 한 형태로써 폐를 통하여 감염된다고 발표 하였다. 그 박테리아는 토양, 샤워의 꼭지, 부엌의 싱크대, 냉각탑, 여러 형태의 가습기 등과 같이 따뜻하고 습한 곳에서 자란다.
    hexa01e.gif 파머스 폐병(Farmer's Lung)은 전염으로 발병한다기 보다는 먼지와 함께 흡입된 유기체의 단백질에 대한 신체의 과민성에 의하여 발병한다.     균류(fungus)는 식물로부터 생겨난 유기성 먼지가 있는 따뜻 하고 습한 곳에서 자란다. 습기를 빨리 그리고 완전하게 공기로 흡수되게 하여 덕트의 내부가 젖지 않도록하는 형태의 가습기는 위와 같은 그리고 또 다른 병원체의 성장을 촉진할 수 있는 잠재적인 요인들을 줄여준다.


    7. 건초열과 천식(HAYFEVER AND ASTHMA)

    hexa01e.gif 가습은 특정한 알레르기에 대한 인체의 반응을 경감시키는 데에 직접적으로는 아무 도움도 되지 못한다. 그러나 가습은 (코의 섬유질을 강화하여서) 집안의 먼지, 깃털, 동물의 털, 곤충의 비늘 등과 같이 알레르기로 인간을 괴롭히는 것들의 영향을 최소화 할 수 있다.
    hexa01e.gif 천식을 앓고 있는 어떤 환자들 온도나 습도가 변하면 고통을 받는다. 습도를 일정하게 유지하면 그들에게 도움이 될 것이다.


    8. 습도와 냄새

    hexa01e.gif ASHRAE 연구실 등에서는 냄새와 상대습도의 관계를 규명하기 위한 실험들이 수행되었다. (참고문헌5) 이 실험들의 결과에서, 습도와 냄새의 관계에 작용하는 두 개의 긍정적인 힘과 한 개의 부정적인 힘이 존재함이 밝혀졌다. 인간의 후각에 의한 냄새의 인식 정도는 상대습도가 증가함에 따라 감소하며 습도가 높은 대기 중에서는 거의 인식이 불가능하다. (긍정적인 힘)
    hexa01e.gif 밀폐된 공간으로부터의 냄새의 소실은 그 공간의 증기압(상대습도)이 주위 공간의 그것보다 더 높으면 가속된다. (긍적적인 힘) 어떤 냄새들은 물질 그 자체의 일부가 휘발하거나 증발하므로써 생긴다. 페인트, 리놀륨, 카펫, 가구 등이 그 예이다. 일반적으로 상대습도가 증가하면 이들 냄새원으로부터 냄새의 발산이 증가된다. (부정적인 힘)
    hexa01e.gif 요리, 담배연기, 체취 등과 같이 공기중의 수증기의 양과 무관하게 냄새를 발산하는 것은, 대기의 상대 습도를 45~60%로 하면 후각이 둔화되어 그 냄새들을 덜 불쾌하게 느끼게 하는 잇점이 있다.
    hexa01e.gif 경험에 의하면, 온도의 변화는 냄새의 인식에 거의 영향을 주지 않는다.


    9. 습도와 소리의 전파

    hexa01e.gif 음파는 습도의 영향을 받는다. 15~20%의 상대습도이면 음파는 공기에 최대한으로 흡수된다. (음파의 소실) 고주파가 저주파보다 더 많은 영향을 받는다. 소리의 전파에는 40~50%의 상대습도가 최적이다.


    참고문헌 book03.gif


    (1) PLANT ENGINEERING Magazine, May 27, 1982.
    (2) ASHRAE Handbook, Fundamentals, 1977.
    (3) ASHRAE Journal, June 1981, Are You Comfortable, Ralph F. Goldman Ph D.
    (4) ASHRAE Handbook, Eguipment, 1979.
    (5) ASHRAE HaNdbook, Fundamentals, 1981.
    (6) HUMIDIFICATION Handbook, DRISTEEM HUMIDIFIER COMPANY, 1982.



    ※ 한국냉동공조기술협회발행 1988년 10월호


    9-1 공기조화의 계획

    9-1-1 계획상의 요점

    공기조화의 계획은 공조설비의 실시설계에 필요한 공기조화 방식과 그것에 필요한 기기 선정, 최적의 조합을 고려한 합리적인 기기의 배치와 설비 스페이스, 덕트 ,배관의 방법 및 기기의 제어방식등을 결정하는 것이다. 더욱 일조조정의 방법, 단열 계획, 소음, 방진, 조명, 비열 등과 건축물의 구조 의장적인 면을 포함해서 가장 경제적인 건축설비로서 건물 내부에 수납, 건축계획의 결정을 보는 것이 필요하다. 다시 말하면 건물의 공조부하 계산을 하고 이 값에 의해 공조기기, 덕트, 배관의 용량이 산출되며, 기계실의 배치와 필요면적이 결정되고 덕트와 배관 계통이 선정되어 설계도가 작성되는 등 계획이 대강 종료된 단계부터는 실시설계에 들어가게 된다.
     좋은 설비는 설계시점 보다도 계획시의 선택과 판단에 의하여 윤곽이 결정된다고 해도 과언이 아니며, 설계, 시공에서는 계획시에 채택된 사항을 기술적으로 구체화하는데 불과하다. 그러므로 계획의 단계에서 공조기술자가 참여하지 않고 건축가가 독자적으로 공조방식이나 덕트의 배치, 공조기기 등의 공간을 정해 놓고 실시설계의 단계에 가서 공조기술자에게 정리 하도록 하는 사례가 있어서는 안된다. 특히 새로운 형태의 건축에 있어서는 설비에 대한 건축가의 계획은 공조방식, 배치, 스페이스, 에너지절약 등 각각에는 만족하고 있다 할지라도 건축 전체적인 시스템화에 연결되지 않은 불만족스러운 결과을 초래하여 비경제적인 설비가 되기 쉽다. 따라서 공조 계획가는 건축계획의 초기단계에 적극적으로 참여하여 의장계획가 및 구조전문과와 대등한 입장에서 계획을 진행시켜야 한다. 의장면에서 설비의 제약을 요구하는 것과 같이 설비계획가도 건축계획에 대한 가장 적합한 공조계획의 검토을 제안하여, 에너지 소비의 균형, 마감, 유지관리 면은 물론 설비비, 운전비에 있어서도 질적향상을 기하면서 경제적인 방법을 찾아야 한다.

     또한 공조계획은 전기 또는 급배수 설비와 밀접한 관계가 있으므로 계획시에는 서로 상의 하여 진행시켜야 한다. 즉 공조 단독의 계획이 아니라, 공조, 위생, 전기, 방재 등 각 설비계획은 조직적으로 인원을 구성하고 서로 협력해서 수행하여야 한다.

    계획의 순서에 대해서 중규모 이상의 사무소 건물에 대하여 기술하면 다음과 같이 된다.

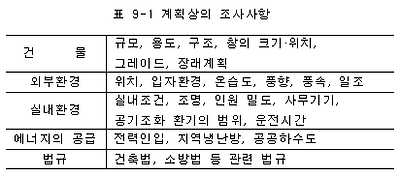

       .조사사항을 체크한다.
       .건물의 평면 단면 용도별 등에 의한 조닝을 한다,

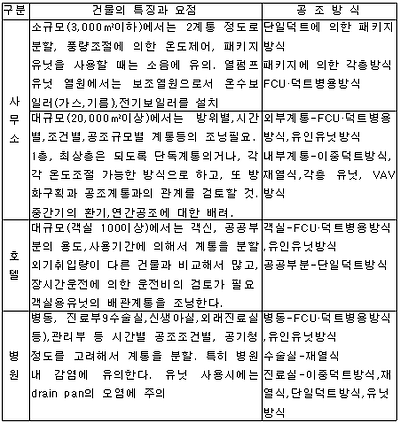

       .개량부하 계산(건물전체)을 한다.

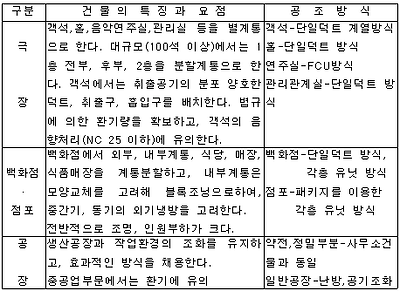

       .건물용도별로 가장 경제적인 공기조화 방식 가운데서 1~2안으로 줄인다.
       .열원방식, 열원기기의 개략선정과 기계실, 기기의 배치를 한다.
       .덕트,취출구,흡입구의 배치와 수납,도입외기,배기구의 상호관계를 체크한다.
       .공조기실, 실내유닛, 주변 파이프 샤프트, 보관통 부분과 건축의 의장 구조의 관계을 체크한다.
       .개략 기기 용량에 기초해서 핑요기기의 동력, 필요수량, 배수량을 협의한다.
       .계획도에 의해 설비비, 운전비를 계산한다.
       .계획도에 의해 건축의 단열 계획, 일사조정, 용도별 조닝의 조정, 냉각탑, 연돌의 위치등 건축계획과 협의한다.
       . 공기 조화 및 열원 방식을 결정하고, 사용기기 및 부속기기를 결정한다.
       . 개요서, 계산서를 작성해서 완성된 계획도에 의해 발주자와 협의하고 실시

         설계에 들어간다.







    9-1-2 공조기계실의 크기와 배치계획
    1. 열원기계의 용량과 선정
     공기조화의 기본계획에 필요한 개략의 기기용량은 표 9-2의 수치로부터 산출해서 결정된 공기조화방식에 의해 기계실의 위치·면적을 검토한다. 표 9-3은 사무소 건물에 대한 각 공조방식별 연면적과 기계실 면적의 관계를 나타내고 있으나, 이 값은 계획의 초기에 적용하는 것이며 기기 배치가 되어 감에 따라서 기계실의 위치가 수정되어 계획이 완료된 단계에서는 충분하고 적정한 바닥면적을 확정해야 한다. 한편, 열원설비는 공조설비의 양부를 결정하는 요점으로 되며, 일반적인 열원기기의 가격, 직접에너지비의 비교에 의해 선정되지만, 기타 상각비(기계실 시설비·스페이스·부대공사비를 포함해서), 경상비, 보수관리의 난이, 관계 법규 및 에너지의 안정공급 등을 고려할 필요가 있다. 표9-4에 현재 일반적으로 사용되고 있는 냉온열원의 조합과 에너지를 나타낸다.

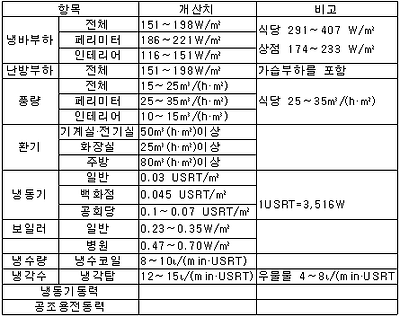

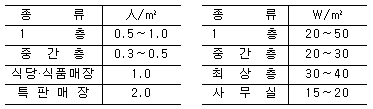

    표 9-2 계획용 설비 제개산치


    (주): ① 3000㎡ 이상의 사무실 건물, 냉방부하는 174∼488W/㎡ 정도, 최상층은 20%으로 한다.
            ② URST: 미국냉동톤(1 URST=3.516W)
            RT: 일본 냉동톤(1RT=3.860W)

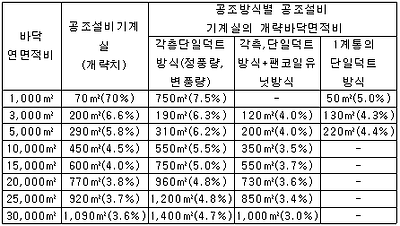

    표 9-3 사무소 건물의 공조설비 기계실의 개략바닥면적



    (주):공조설비의 각 층 기계실을 포함한다.

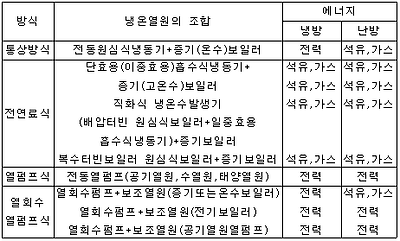

    표 9-4 냉온열원의 조합과 에너지

    대규모 건물의 열원설비는 종래 원심식 냉동기와 보일러의 조합이 가장 경제적형식이었다. 대기오염, 냉동기 동력의 확보 및 수전 용량을 감소시키기 위해, 또한 전체적인 설비비, 경 상비의 관점으로부터 근래에 열 펌프와 냉온수 발생기(이중효율 흡수식 냉동기)가 채용되게 되었다.
     또한 에너지의 경제적 이용을 도모하기 위해, 축열조의 채택과 건물 내부의 발생열, 배열을 재 이용하는 열 회수 방식의 실시 예를 많이 볼수 있게 되었다.
     중규모 이상의 건물에 대해서는 공조방식, 조닝, 자동제어기기의 조합과 기기의 분할 등에 의해서 열원기기 주변과 공조기 터미널 유닛으로의 배관계획도 그 목적에 따른 것으로 할필요가 있다. 특히 냉 온수를 열매로 해서 사용하는 수배관 방법에는 다종 다양의 것이있고 배관 방법 으로서는 밀폐식 배관, 개방식 배관, 제어방식에 의해 정유량,변유량,열공급 방법 에  의해 2관식, 3관식, 4관식이 있다. 더욱 배관계의 저항 밸런스를 취하기 위해 직접환수 식, 리베스 리턴식, 부스터 펌프식 등이 있다. 그림 9-1에 그 조합의 일례을 나타낸다.

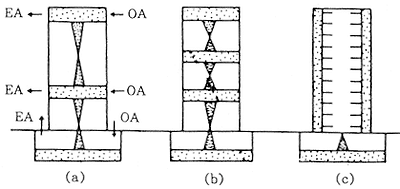

    2 배관 및 덕트 공간의 계획
     수직 덕트에서 각 층으로 분기하는 경우에는 가능하면 두 방향으로 갈라지는 위치에 닥트 샤프트을 위치한다. FCU 등의 배관은 코어에 수직 주관을 통하게 하고 각 층으로 분기하는 경우와 외주부의 기둥선을 따라서 입상하여 각 층으로 분기하는 경우가 있다. 코어 주변의 덕트 및 배관용 공간이나, 외주부의 기둥이 따르는 입상 배관용 공간등은 방재상 샤프트 내에 콘크리트 슬래브을 쳐두어야 한다.



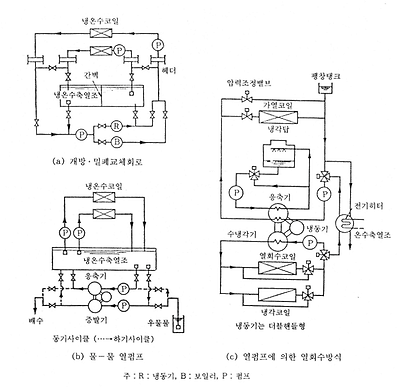

    그림 9-1 열원기기와 배관계통

     건물의 각 스팬마다 외주부용 덕트를 바닥 밑에서 관통시키는 경우에는 슬래브 관통부의 덕트 내에도 연기감지기 연동의 방화댐퍼를 설치 해야 하므로, 바닥 위에서 덕트를 수평 배관 시키는 것이 좋다. 기준층의 천장 내부는 보의 관통부 또는 보 밑과 천장판 사이의 공간에 덕트 또는 배관을 통과 시키는데 고층건물에서는 허니컴 구조의 철골에 의하는 경우가 많으므로 보와 천장과의 공간을 600㎜정도로 하고 환기 배연용 덕트 공간으로 사용한다.
    고층 건물에 있어서 기준층의 바닥을 관통하는 덕트 또는 파이프 샤프트의 스페이스는 공조 방식, 덕트 내의 풍속 등의 의해서도 다르지만 표9-5에 나타낸 바와 같이 각 층 바닥면적당 2~3% 정도이다. 그러나 이것은 개략치 이므로 실제 계획에 있어서는 구체적인 배치도면을 작성하여 결정한다.
    소규모 건축에 있어서는 지하층이 없는 경우 1층 바닥 밑에 냉온수관 또는 증기관을 통하게 할 때에는 배관용 피트를 설치하고 병원의 진료실과 같이 급 배수관을 포함한 믾은 배관이 바닥 밑에 설치 될 때에는 가능하면 1층 바닥 밑을 이중바닥 구조로 하고 시공에 필요한 공간을 확보한다. 이중바닥의 공간에 보수, 점검을 위하여 사람이 들락거릴수 있는 공간을 크롤스페이스(crawl space)혹은 서비스 덕트(service duct)라고 부르고 있다.

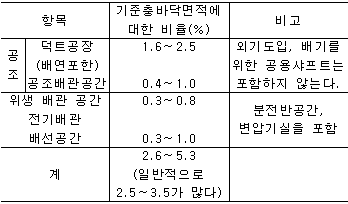

    표 9-5사무소 건물의 기준층 덕트 및 배관공간의 면적

    3. 열원기계의 배치 계획
     열원기기의 배치 구성 예는 그림 9-2에 나타낸 바와 같이 여러 가지 형식이 있으며 각각 다음과 같은 특성이 있으므로 적용되는 건물의 특징에 알맞는 방식을 선정한다.

    (1) 지하층에 기기를 집중, 설치하는 경우
     그림(a)인 경우이며 지상 12층 정도를 초과하게 되면 기기의 압력이 증대하고 비용이 높게 된다. 집중관리, 소음, 진동에 대해서는 유리하지만 굴뚝처리의 문제가 생긴
    다.

    (2) 최상층에 기기를 집중, 설치하는 경우
     그림(b)인 경우이고 굴뚝이 짮고 냉동기와 냉각탑이 가깝기 때문에 냉동기의 내압이라든가 배관이 최소가 도는 이점이 있으나, 기기의 반입 반출, 발생, 소음, 진동 및 방재상 충분한 고려가 요구된다. 미국, 유럽 등에서 지반이 암반이어서 굴착이 곤란한 장소에서 많이 사용되며 30~60층 정도의 건물에서 채용 될 수 있는 예이다.

    (3) 보일러을 지하층에 설치하는 경우
     그림(c)의 경우로서, 화기를 사용하는 보일러를 안전한 지하층에 설치하는 것이지만, 굴뚝에 문제가 남는다.

    (4) 중간층에 기기를 분산하는 경우
     그림(d)의 경우로서 30층이상의 초고층 건물에 적용되며, 냉동기의 내압상 지하설치 부분은 불리하다.

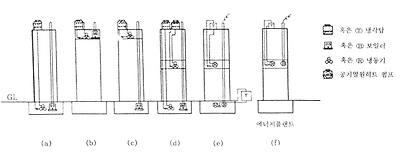

    그림 9-2 고층건물의 열원기계실

    (5) 냉각기 분산배치의 경우
     그림(e)의 경우이며 내압상으로는 유리하나 냉각탑의 소음대책이 필요하다.

    (6) 중간기계실에 설치하는 경우
     그림(f)의 경우이며 기기 전체가 집중, 배치되고 기기의 내압도 적당하여 관리도 유리하다.
    그러나 중간 기계실의 층고가 기준층 보다 높게 되며 소음, 진동이 상하층에 전해지기 쉬우므로 구조적인 대책이 필요하다.
     한편 그림 9-3에는 지하층에 각종기기가 집중 설치 되어 있는 실제 기계실의 모습을 보여주고 있다.

    9-2 공기조화의 설계



    9-2-1 다실 건물의 공조 설계
    1. 설계상의 요점
     다실 건물을 통상의 공조방식으로 설계한 경우 , 최대부하시에 대한 송풍온도는 동일 조닝 속에서도 각 실의 부하특성에 따라 각각 다른 값으로 된다. 냉방시에 있어서 송풍온도는 재순환 공기를 사용하지 않을 때는 근사적으로 냉각기 표면 온도와 같다. 냉각기 표면온도는 실내 온습도 조건과 현열비로 부터 정해지므로 현열비가 낮은 실일수록 낮은 냉각기 표면온도를 필요로 하는 것이다.
     여러개의 실을 26。C, 50%로 냉방하는 설계을 해서, 냉각기 표면 최고 온도가 14。C, 최저가 11。C로 되었을 때는 원칙적으로 그 온도을 11。C로 한다. 그이유는 , 만일 이들 실의 냉각기 표면 평균온도가 13。C였다고 할지라도 그렇게 하면 13。C이하를 필요로 하는 실의 상대습도를 설계치 보다는 높이는 결과로 되며, 경우에 따라서는 쾌감대로 부터 벗어나 버리는 것으로 되기 때문이다. 그러나, 이와 같은 경우에 최저치을 쓰면, 그 실의 온습도는 최대부하시에 대해서도 설계조건대로 되지만, 그것 이외의 실은 항상 상대습도가 설계치보다도 낮게 되고, 그 때문에 장치의 감습부하는 증대한다. 냉각기 표면온도 즉 취출온도를 낮게 취하면, 송풍량은 적게 되어서 경제적이 되지만, 한편으로는 냉동기 부하가 증가한다. 더욱, 지금 예의 경우에 11。C의 냉각기 표면온도을 필요로 하는 실이 전체와 비교해서 면적도 커서 50% 전후의 상대습도를 필요로 하게 될 때에는, 이와 같이 할 수밖에 없지만, 쾌감대를 약간 상회하는 것은 부득이 한 것으로 해서, 냉각온도를 전체의 평균치, 또는 중점적인 실의 값으로 취해 냉동기 부하의 감소를 도모한다.
     이것은 난방시의 취출온도에 대해서도 똑같은 것이다. 일반적으로 난방시의 송풍량은 냉방 송풍량 대로 이루어지는 일이 많고, 북측의 실 등의 경우에는 냉방부하가 적기 때문에 송풍량도 적고, 이 반면에 난방부하는 크기 때문에 소요 송풍온도는 높게 되어 북측의 각 실로의 덕트에 재열기를 설치 해서 존 제어를 하는 것으로 된다. 냉방시의 낵각기 표면온도는 평균치적 선정을 해도 그것 이하인 실의 상대습도가 높게 될뿐 실온과는 관계없지만 난방 송풍온도는 평균치적 선정을 하면 실온은 높아지지 않은 결과를 초래한다. 다실 건물에서는 각 실로의 급기의 대부분이 도어그릴 또는 벽 그릴을 경유해서 복도로 배출되고, 계단실 부근의 코어에서 환기 덕트로 유입하는 방법이 잘 사용된다. 이 경우, 복도는 어떻든 비공조 구역이지만 이 복도와 실내와의 온도차는 공조부하계산에 쓰는
    값 보다 아주 적어 0.5。C~1。C이다.
     이것은 복도도 공조구역에 들어있다는 것을 의미하므로 그 만큼의 부하도 당연히 열원에 더해 주어야 하지만 경험적으로 그럴 필요는 없다고 한다. 또한 틈새바람에 대해서도 창은 기밀한 새시로 밀폐되어 있기 때문에, 외부로의 출입구를 갖고 있는 부분 이외에는 계산할 필요는 없다. 그러나 겨울철에 북측 실에서는 약간 외기 침입이 있기 때문에, 이들 실에 대해서는 양을 조금 더 생각해 주는 편이 안전하다.
     다실 건물의 공기조화장치는 다음과 같은 각종 이유 때문에 조닝을 할 필요가 있다.

    (1)운전시차
     사용시간이 다른 구역이 있으면 운전시차가 생긴다. 이것이 생기는 예로서 학교에 있어서의 교실과 강당, 호텔에 있어서의 개실과 연회장 등 동일 사용자 내부에 의한 것과, 임대 빌딩과 다목적 건물 등 개별 사용자가 개입하고 있는 경우를 들 수 있다.
     운전시차에 대해서는 경제적인 관점에서 공조장치의 계통 구분에 관해 적절한 고려를 해야만 함과 아울러, 시차운전 계통에 대한 열원의 문제, 공조방식 등에 대해서도 충분히 검토할 필요가 있다.

    (2) 쾌감도의 개인차
     주로 호텔, 병원, 등의 개실에 대해서 중시해야 할 것이지만, 사무소 건물에서도 중역실 등 은 문제로 되는 일이 있다. 쾌감선도의 쾌감대는 통계적 의미를 갖는 것에 불과하므로, 큰 실에 대해서는 의미가 있지만, 개실인 경우에는 재실자의 육체적, 정신적 원인에 의한 쾌감도의 편차에 대해서는 객관적인 설득력을 갖지 못하게 된다.

    (3) 열부하에 의한 조닝
     건물 전체을 방위별로 조닝하는 방벅고, 건물의 외주부분(perimeter zone)만 방위별로 하고, 부하가 거의 일정한 실내부분(interior zone)을 별 계통으로 하는 방법, 더욱이 실내부분을 여러개의 계통으로 분할하는 방법 등이 있지만, 세분화의 정도는 건물의 규모, 경제성에 의해 정한다.

    (4) 온습도 조절에 의한 조닝
     사무소 내의 전자계산기실, 연구소 내의 실험실, 병원의 수술실과 같이, 일반 사용구역과 온습도 조건을 다르게 하는 실에 대해서는 말할 것도 없이 독립한 계통으로 하고, 또한 이들 실은 항온, 항습도인 요구가 있는 일이 많으며, 더욱이 일반 계통과의 운전시차도 있기 때문에 단독으로 송풍계통을 독립시킬 뿐 아니라 그 규모에 따라서 패키지형 공조기 또는 단독의 소형 냉동기, 보일러 등을 설치해서 일반 계통과 열원을 다르게 하는 일이 많다.

    (5) 환기방식에 의한 조닝
     병원의 수술실과 같이 전 외기 송풍이 이루어지고 있는 경우에는 환기를 사용하는 일반 계통과 별개로 하는 것은 당연하다. 송풍량 중의 외기와 환기의 조성이 현저하게 다른 강당 등도 계통을 다르게 해야 할 것이다. 또한 건물 내에 식당이 있는 경우, 일반실과 동일 계통으로하면 식당으로부터 환기를 취하는 것을 피해야만 하지만, 식당만 독립계통으로 하면 환기를 이용할 수 있다.

    (6) 운전시차에 의한 조닝
     다목적 건물의 상점가, 은행, 호텔의 객실, 병원 등과 같이 일반 사용구역 보다 운전시간이 긴 것과 학교의 강당이라든가 호텔의 연회장 등과 같이 사용시간이 간헐적인 것이 있다.
     공조방식은 그 당해 부분의 크기에 따라서 작은 실에 대해서는 패키지형 공조기, 큰 실에 대해서는 독립한 열원을 갖는 공조장치를 설치한다. 이 경우 공조기로서 중앙식 공조식(air handling unit) 또는 팬 코일 유닛(FCU)이 사용된다. 일반 계통과 열원을 공동으로 할 때에는 전체의 용량과 비교해서 시차운전 부하에 의해 적당한 분할을 한다.

    2. 공기조화장치

    (1) 공조방식

    열부하에 의한 조닝은 실의 최대 공약수적인 조정을 할 수 없을 뿐만 아니라 개별적인 조정도할 수 없다. 또한 호텔, 병원등의 개실중심의 건물에 대해서는 재실자의 쾌감도에 대한 개인차도 어느정도 만족시켜야만한다. 가실 건물에 대해서는 개별제어 방식이 가장 적당하다. 전 공기식의 것으로서는 이중덕트, 단일덕트 터미널 리히트, 단일덕트 가변풍량방식, 물-공기식으로서는 FCU, 유인유닛 방식등이 있다. 최근에 건물의 구조 경량화, 창유리 면적의 증대, 조명도의 증가 및 거주자의 요구등의 이유로부터 가 요구된다. 단일덕트 가변풍량방식을 제외하고 상술한 각 방식은 냉온 양얄원을 동시에 공급할 수 있는 것이며 연간공조가 가능하다. 건물의 외주부와 내주부는 일반적으로 적절히 구별하여 분할한다. 외주부에 대해서는 유인유닛 또는 팬코일 유닛방식, 내주부에 대해서는 이중덕트, 단일덕트 재열방식 및 가변풍량방식등의 전공기식이 사용된다.

    개별제어는 터미널에서 하는 방법과 어느 정도의 존에 대해서 일괄해서 제어하는 방법이 있으며, 내주부는 일반적으로 블록에 대해서는 일정하게 하는 일이 많고, 동시에 변동도 별로없는 등의 이유 때문에 존제어로 충분하다. 또한, 중규모 이하의 건물과 대규모이며 예산의 제약이 있는 건물의 내주부에 대해서는 단일덕트 방식을 쓴다.

    (2) 冷熱原
    1) 용량과 대수: 냉열원 용량은 공조 계통의 조닝을 하기가 아주 어렵기 때문에, 정확하게 과부족이 없는 값을 구하는 것도 상당히 어렵다. 실제로는 안전상 약간 큰 값을 취하는 일이 많다. 그림 9-4와 같은 평면을 갖는 건물에 대한 냉동기 용량을 생각해 본다. 개별제어할 수 없는 1계통으로 하면, 냉동기 용량은 건물 전체의 최대부하값의 합계로 결정된다. 즉, 120 +140 +70 =330
    로 된다. 이 건물 전체의 최고 동시부하시는 16시에 발생하며, 그 값은 290이지만, 이 시점에 있어서 냉동기가 실제로 받는 부하는 330과 290 사이의 것이다. NE측에 발생하는 과냉각 현상에 대해서는 자동제어 장치를 갖지 않기 때문이며, 과냉각 부분의 부하로 되어서 가산되어 가기 때문이다.

    그림 9-4 동시부하

      다음에, 이 건물이 NE계통, SW계통으로 조닝되고 있는 경우에는 자동제어를 수반하지 않을 때는 단일계통인 경우와 같지만, 자동제어 장치를 갖고 있는 경우에는 290으로 된다. 보일러 용량은 냉동기 만큼 엄격한 검토는 하지 않는다. 냉동기는 경부하로 됨에 따라서 효율이 저하하지만, 보일러는 그다지 변하지 않고, 오히려 고부하에서의 연속운전은 기기의 수명과 관계되므로 좋지 않다.
    냉동기와 보일러의 대수는 설비비 면에서는 적은 편이 유리하다. 그러나, 조닝에 대응
    한 분할, 연간 공조를 하는 경우에는 분할에 대해서 고려할 필요가 있다.
    2) 同時負荷: 냉동기의 용량은 최고부하시에 있어서도 실제로는 과대하게 되
    는 일이 많다. 원인은 부하의 파악이 실제 상황에 가깝지 않기 때문이며, 동시부하율에 의한 크레디터(creditor)의 판단을 추가하지 않으면 안된다. 동시부하율은 주로 내부 부하에 대해서 적용되는 사고방식이다. 그러나, 정확한 자동제어 장치가 설치되어 있지 않으면 과냉각 현상이 발생하며, 그것을 위한 부하가 냉동기에 더해져 가기 때문에, 동시부하율을 그대로 냉동기 부하에서 빼는 것은 위험하다.(표 9-6 참조)

    (3) 排熱利用
    연간 공조를 하는 경우에는 동기 또는 중간기에 있어서, 동일 건물에서 일부는 냉방, 일부는 난방이라는 형태가 발생하기 때문에 배열이용에 대해서 의의가
    있다. 열회수에 사용되는 전열교환기 또는 냉동기의 냉각수를 열교환기에 의해 열을 회수해서 난방 또는 급탕용으로 쓰는 방법, 건물 내부로부터 회수한 온풍
    을 열펌프의 열원으로 해서 냉풍을 냉각기의 공급 공기로 사용하도록 하는 것이 고려된다. 그림 9-5 는 동기 최고부하시에 냉풍은 외부로 폐기시키고, 그렇
    지 않을 때는 건물 내에서 냉풍을 필요로 하는 구역에 대해서 외기를 혼합한 뒤 공급하는 방법을 나타낸 것이다.



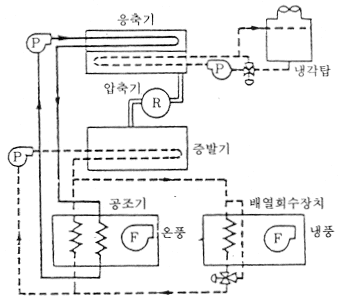

    그림 9-5 배열이용

     (4) 自動制御裝置
    다실 건물에 대한 온습도의 자동제어는 개별 유닛인 경우에는 별도로 하고, 단일덕트 방식에서는 그 검출부의 위치에 충분히 주의해야만 한다. 예를 들면, 당초의 사무실에 검출부를 설치한 위치가 응접실로 변경되는 경우, 냉방시에 응접실은 과냉각되며, 이 지령에 의해 제어되는 동일 계통의 사무실은 반대로 냉방되지 않는 상태로 된다. 난방시의 경우도 마찬가지이다.
     이와같은 현상을 방지하기 위해서는, 1공조 계통에 검출부를 여러 개 분산배치애서 선택지령으로 하던가, 평균지령으로 하던가, 또는 환기덕트 내에 삽입식 온도조절기를 설치해서 최대공약수적 지령으로 하는 제어방식 등이 고려되지만, 어는 것도 완전한 결과는 얻지 못한다. 이와 같은 점으로부터 개별제어 방식이 최적이다. 더욱, 중앙관계 장치의 실내온도의 원격측정으로, 측온 저항체의 설치 위치와 개수는 공조 계통의 조닝을 고려해서 대표적인 위치의 것으로 하고, 실의 수가 많다고 해서 개수를 증가해도 의미가 없다.

    (5) 덕트와 吸入口의 문제
     일반적으로 덕트 스페이스는 건물에 대해서 중요한 문제이다. 특히, 다층 다실 건물은 다른 건물에 의해서 충고가 낮고, 천장고의 확보로부터 덕트 스페이스가 된다. 일반적으로 대규모 건물에서는 주 덕트 각층 평면주행 방식으로 하지만, 수평배치 덕트를 적게 하기 위해 고속덕트로 하면 소음기가 필요해지며, 저속덕트와 큰 차가 없는 경우도 있다.
     각 실로 부터의 환기를 도어그릴을 경유해서 복도로 배출시켜, 코어의 흡입구에서 흡입하는 방식으로 하지만, 도어그릴의 크기와 위치가 부적당하면 환기의 유출을 만족스럽게 할 수 없고, 실내의 기류분포가 정체하기도 한다. 또한, 흡입구의 위치가 현관, 옥상 출입구 등 외기 개구부 근처에 있으면, 외기를 흡입해서 냉각·가열 능력에 영향을 미친다. 기타 주방이나 화장실 등에 환기구가 근접해 있으면 냄새를 흡입한다.


    (6) 超高層 建物
    1) 空調負荷: 초고층 건물의 열적 특징은 저층 건물에 비해서, 열부하가 훨씬 크며 동시에 기상조건 변동의 영향을 직접 받기 쉽다. 그 이유는 외주 면적이 크고, 조망을 좋게 하기 위해 일반적으로 창유리 면도 커지게 되기 때문이다. 또한, 내진을 고려해 輕量·柔構造로 되므로 열용량이 현저하게 감소하고, 외적 요소의 변동에 의한 실내공기 상태의 외란이 현저하게 나타남과 함께 연간 공조가 필요하다.


    그림 9-6에 풍속과 외측 표면전달률의 관계를 나타낸다. 식 (9·2)로부터 열저항 Rw가 작은 물체에 있어서는 αc의 증가가 K값의 증가에 크게 결부되어 있지만, Rw가 크면 그 영향은 적게 된다.
      예를 들면, 20층 70m 전후의 건물에서, 유리면에 있어서는 약 10%의 증가, 벽면에 있어서는 약 3%의 증가로 된다. 그러므로, 유리면에 있어서는 신중한 취급이 중요하지만, 외벽에 대해서는 현저한 증가는 나타나지 않는다. 또한,
    풍속의 영향에 의한 부하의 증가와 반대로, 흡열유리 등 열용량이 큰 경우에는 풍속이 크게 되면 외측표면으로부터 열방산이 촉진되어, 실내로의 침입열량이 감소하는 점도 당연히 고려되지만, 최고부하시에 있어서 무풍상태도 생각
    할 수 있으므로, 이 효과는 안전측 요소로 해서 무시한다.



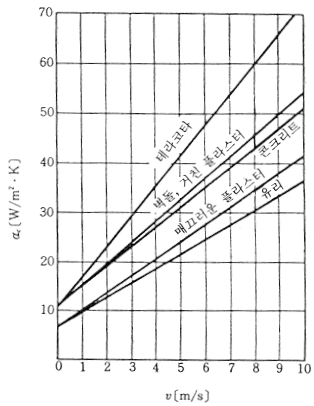

    그림 9-6 외측표면열전달률

      夜間의 天空 輻射 :저층 건물에 있어서 주위와 같은 높이의 건물이 나란히 있는 경우에는 특별히 고려할 필요는 없지만, 초고층 건물에서 야간에 사용하는 것에 대해서는 난방부하 계산에 있어서 야간의 천공복사의 영향을 검토할 필요가 있다.
      예를 들면, 20층 70m 전후의 건물에서, 수직면으로 부터의 천공복사의 영향을 가미한 외기등가온도는 기준외기온도를 -1℃로 한 경우, 유리에 있어서는 약 -3℃, 벽면에 대해서 약 -2℃로 된다. 이와 같이 동기의 손실열량이 증대한다. 그러나, 실제로는 건물과 가구 등의 축열용량과의 균형, 전등·인체로 부터의 발생열량이 일반적으로 난방부하 계산에 있어서는 안전율로 봐서 무시되고 있으므로, 간단히 계산에서 구한 천공복사의 영향에 의한 부하를 그대로 취급하는 것에는 문제가 있다. 주간만 사용하는 사무소 건물은 고려할 필요가 없다.
    2) 器機의 位置 : 보일러는 굴뚝과의 관계로부터 최상층에 설치하는 것이 바람직하다.
    냉동기에 대해서는 배관계의 수압이 관계한다. 20층 70m 전후의 건물에서는, 지하층에 설치해도 별 문제는 없지만, 그것 이상으로 되면 중간층 또는 최상층에 분산해서 설치한다. 또한, 냉동기는 최상층에 설치하고, 중간층에 열교환기를 두어 높은 수압을 피하는 것도 고려되지만, 분산해서 셜치해야 할 것인가 아닌가는 경제적인 비교를 한 뒤에 결정해야 할 것이다.
      중간층 또는 최상층에 설치하는 냉동기는 소음·진동의 점으로부터 흡수식이 원심식보다 적합하다. 특히, 보일러가 최상층에 설치되어 있는 경우에는 흡수식이 더욱 유리하다. 또한, 옥상에 냉각탑이 있을 때는 지하층의 냉동기에 대해서 큰 수압이 가해진다.
      공기조화기의 배치는 수압외에도 덕트 스페이스의 문제가 있으므로, 중간층에 설비층을 두어 분산 배치하는 것이 일반적이다. 더욱, 최상층 또는 중가층에 대한 기계실에서 주의해야만 하는 문제는 소음·방진이다. 초고층 건물은 ?構造이므로 진동과 소음에 대해 불리하고, 기기·덕트·배관에 유효한 방진·소음 장치가 필요하다. 그림 9-7은 초고층 건물에서 공조기를 여러 가지로 배치한 것을 나타내고 있는데, 그림 (a)는 가장 일반적인 배치로서 옥탑·중간층·지하층에 공조기를 설치하는 경우이다. 그림 (b)는 중간층 기계실이 증대한 경우이며, 그림 (c)는 각층 유닛 방식을 채용한 경우를 나타내고 있다.



    그림 9-7 공조의 배치

    3)防災의 問題 : 초고층 건물의 화재는 중대한 인적·물적 손해를 초래한다. 스프링쿨러 등의 소화설비, 피난설비·배연설비의 설치가 의무적으로 되어 있지만, 가연성 재료를 쓴 공조설비는 가능한한 그 사용을 피해야 한다. 덕트의 방화벽 간통부와 각층 바닥관통부에 방화 댐퍼를 설치하는 것은 말 할 필요도 없다.
      또한, 지진에 대해서는 각 층 간의 편위에 의한 기기와 배관의 고유진동이 건물의 진동주기와 일치하면 공진작용을 일으켜 상대 변위를 생기게 해서 파괴되므로 특히 입상관의 고정을 고려할 필요가 있다.

    3. 多室 建物

    (1) 事務所 建物
      임대사무소 건물인 경우에는 당초의 계획이 나중에 변경되어 간벽으로 되는 것을 고려해, 건물의 스팬 등에서 취출구의 배치를 정할 필요가 있다. 천장을 다공판형으로 하는 방법도 있다. 하나의 모델에 대해 1개씩 취출구와 흡입구를 겸용으로 설치한 것은 효과적이다.
      공조계통이 외주부와 내주부로 분할되어 있는 경우에, 내주부에 간벽을 두면 환기 효과가 감소하기 때문에, 당초의 설계에 있어서 내주부 계통의 송풍량을 증가해 둘 필요가 있다. 이 경우의 환기횟수는 4 ∼ 6 回/h로 할 것이 요망된다.
      도어그릴의 통과풍속은 1 ∼ 1.5m/s 로 하고, 또한 한쪽 복도에 면한 도어그릴의 치수는 의장적으로 고려해 최대치수를 통일한다.

    (2) 호텔
     호텔 내부는 수익 부분과 비수익 부분으로 나누어 진다. 전자는 숙박 부분과 음식 부분이고, 후자는 관리 및 공용 부분으로 나누어지며, 하나의 건물 내에 각각 다른 성격의 구역을 갖게 되는 것이 호텔의 특징이다.
      숙박 부분의 負荷: 사무실에 비해서 전등·인원 모두 밀도가 적다. 소음에 대해서는  NC 25 ∼ 30이 요구되며, 따라서 기기류를 개실 가까이에 설치하는 것은 반드시 피해져야 할 것이다. 덕트는 송풍기로부터의 거리, 인접실로의 소음전달 등의 점으로부터 필요가 있을 때는 소음 장치를 설치해야 할 것이다. 특히, 욕실은 인접실과 대향해 있는 것이 보통이므로, 배기덕트를 통한 전달음(cross-taking)의 방지에 신중한 배려가 필요하다. 또한, 한기구는 원칙적으로 각 실에 설치하며, 환기 배출을 위한 도어그릴 또는 언더컷 등은 바람직스럽지 않다.

      空調方式 : 개개인의 쾌감도를 만족시키기 위해 FCU, 유인유닛방식 등이 적합하다.
    온도 조절을 위한 써머스탯·댐퍼·밸브 등의 스위치 등은 실내에서 사람의 손이 미치는 위치에 설치해서 간단히 조작할 수 있도록 한다. 욕실에 배기장치를 설치할 때에는 배기량에 알맞는 만큼 외기를 도입할 필요가 있다.
      음식 부분의 負荷 :문제가 되는 것은 상대습도이며, 회의장·연회장·레스토랑 등은 개실과 비교해서 인원밀도가 높으므로, 통상의 온습도 조건을 유지하기 위해서는 현열비응 적게 하는 것인데 그렇게 함으로써 냉각기 표면온도가 아주 낮게 되어, 냉동기의 소요동력이 크게 됨과 더불어 재열이 필요하게 된다. 이것을 피하기 위해서는 통상의 온습도와 쾌감적으로 변하지 않는 범위에서 실온을 낮게 해서 상대습도를 높게 하면 된다.
      관리 및 공용 부분 : 주방·세탁실은 환기회수를 많이 두고, 종업원에 대해서 국부냉방(spot cooling)을 하는 취출구는 펑커루버를 사용하는 경우 1∼3m의 위치로 하고, 취출온도는 15∼26℃, 취출풍속 5∼6 ㎧, 풍량 350∼3,500㎥/min로 한다. 공용 부분 가운데서 입구 로비에 회전문이 있는 경우에는, 동기에 차가운 공기가 상당량 침입한다. 또한, 전면 창유리의 외벽인 경우에는 베이스 보드히터 등 보조난방 장치를 같이 설치하는 것이 바람직하다. 한냉지에서는 유리면에서의 결로방지로서도 쓸모가 있다
    호텔과 아파트·병원 등은 일반 건물에 비해서 운전 시간이 길기 때문에, 특히 운전 경비의 절감에 대해서도 고려해야만 한다. 설사 설비비가 훨씬 비싸게 되어도 운전비 절감에 의해서 커버될 수 있도록 고려한다. 공조설비는 최고부하에 알맞는 것을 설치해 두며, 냉동기 용량은 운전시차에 대응하는 것으로 해서 절감을 도모한다. 보일러는 세탁실·주방용과 공용의 의미로부터 고압증기 보일러가 사용되는 일이 많다. 냉동기의 운전시간 및 중간기에 대한 보일러의 실제 가동률로부터 냉동기는 흡수식이 유리하다.

    (3) 아파트
    아파트는 재실인원이 비교적 많은 점과 화장실이 각 세대마다 있는 점을 제외하면 호텔의 숙박 부분과 거의 마찬가지이지만, 경제적인 면에서의 문제가 있다. 아파트의 정도·성격을 잘 파악한 뒤에 사용자와 충분히 타협을 한 계획을 세울 필요가 있다. 공조방식으로서는 각실에 윈도우형 공조기를 설치하는 경우가 많다. 그러나, 대규모이며 고급인 아파트에 대해서는 단일덕트·FCU 방식으로 한다. FCU는 현장 현수식이 많이 사용된다.

    (4) 병원
    병원 내의 감염은 전외기에 의한 제1종 환기에 의해서 적절한 공기균형이 확보되어 있으면 그런 염려는 없지만, 還氣를 이용하는 경우에 대해서는 조닝을 하든가, 전기집진기를 사용하든가, 살균 등을 효과적으로 설치하든가 하는 여러 가지 대책이 고려된다.
    전외기 송풍인 유인 유닛 또는 FCU를 채용하는 것도 한가지 방법이다. 또한 덕트 방식에서도 병원내에 있어서 배기의 흐름이 항시 세균에 의한 공기오염도가 낮은 곳에서 높은 곳으로 흘러가도록 고료하면 폐해를 제거 할 수 있다. BCR(bio-clean room)에 가까운 수술실, 검사실 등에 대한 장치는 신뢰도가 높은 것이어야만 한다. 각 사용구역에 대한 주의사항은 호텔의 개실과 마찬가지 성질의 것으로 생각해도 좋다. 다만, 전염병동에서는 제1종 환기를 해서 실내를 약간 부압으로 유지하는 것이 오염 예방의 점에서 당연하다.
    일반 진료실 관계에서는 내부부하 변화의 폭이 상당히 크고, 특히 동기에 있어서는 단일덕트 방식인 경우, 일부의 실온이 이상적으로 상승하는 것을 막기 위한 방법이 없다. 취출구의 셔터로 풍량을 조이는 것은 환기 효과로 좋디 않다.

    (5) 학교
    학교 건물은 일반 교실, 특별 교실, 강당, 체육관 및 사무실로 대변된다. 강당·체육실·사무실에 대한 공기조화는 일반 건물과 다른 것이 없다. 교실에 대해서는 하기휴가가 있으므로, 하기의 오기조건 설정에 주위해야만 한다. 다만, 휴가 중에 강습회 등의 기타 용도로 사용되는 경우에는 이에 한정되지 않는다.
    강당·체육관·사무실은 통상의 외기조건을 쓰지만, 사용시간 및 실내조건의 차이로부터 조닝을 한다. 또한, 강당·체육관에 대한 공조장치는 간헐적으로 사용되기 때문에 응답속도가 빠른 것으로 해야만 한다.
    교실·강당은 인원밀도가 높고 발생잠열량이 많게 되어, 냉각기 표면온도가 저하해서 송풍량이 감소하는 경향으로 된다. 체취라든가 인체의 열기를 제거하기 위해 송풍량을
    증가시키고, 외기량의 도입을 일반적인 경우보다 많게 하는 것이 바람직하다.

    (6) 연구소
    중앙식 공조장치인 경우에 대한 문제점은 연구실의 내부발생열과 배기이다. 내부발생 열량은 당초에 불명확한 경우가 많고 정확히 파악하는 것이 곤란하므로, 설비용량이 과대하게 되기 쉽다. 그래서, 설비용량에 유연성을 주어, 후일 부하의 증가에 대한 보조장치의 설비가 용이할 수 있도록 한다. 축열조를 설치해서 당초에는 경부하 운전을 하며, 후일 보조장치를 증설하고, FCU 등을 설치하는 방법도 있다. 각 실의 부하의 차이는 일반적인 다실건물 이상이며, 단독 계통의 장치에서는 실내온도의 불균형은 크게 된다. 항온·항습이 요구되는 연구실은 단독의 별도 계통으로 한다.
    한편, 표 9-7은 각종 다실 건물의 특징 및 이들에 적용할 수 있는 주요 공조 방식을 종합해서 나타낸 것이다.

    표 9-7 각종 다실 건물의 특징과 적용 공조방식

    9-2-2 非多室 建物의 空調設計

    1. 설계상의 요점
    다실 건물과 비교해서 실의 면적이 크고 재실인원도 많고, 냉방부하는 실내발열량이 주체로 되는 경우가 많다. 백화점·극장 등은 공기조화가 불가피하며, 건축계획 당초부터 계획을 할 필요가 있다.

    2.  非多室 建物
    (1) 백화점
    1) 백화점의 특수성
    ① 상품에 의해 다소 온습도 조건이 다르므로, 상품의 배치·변경에 즉시 응할 수 있도록 한다.
    ② 식당·회합장·특판매장 등은 조닝의 필요가 있다.
    ③ 특판매장·계절용품·연말연시용품 등의 매장은 중간기·동기에도 냉방을 필요러 하기 때문에, 충분한 외기의 도입과 더불어 냉동기의 운전이 가능하도록 한다.
    ④ 입구부분에 유리하고, 에어커튼은 방향, 위치 등을 충분히 고려한다. 입구는 백화점에 있어서 큰 부분이다.
    ⑤ 배연설비를 한과 동시에 불연재료를 사용한다.
    2) 空調負荷 :외부부하에 비해 인체·조명·잡부하의 비율이 아주 크다. 인원의 밀도는 층수 및 매장에 따라 다르며, 일반적으로 표-98에 나타낸 바와 같이 1층이 많으며 상층으로 올라감에 따라서 적게 되고, 조명부하도 예상하는 것 이상으로 높다. 특히, 1층등은 1,0룩스를 초과하는 것까지도 있고, 간접조명인 경우에는 천장 속에 상당량의 열기가 가득차기 때문에 냉각 또는 환기가 필요하다. 이와 같은 조명부하는 건물 구조, 채광 방식 등에 따라 다르지만, 표 9-9에 나타낸 바와 같이 20∼30W/㎡정도이며, 무창인 경우에는 50W/㎡정도로 되는 예도 있다. 잡부하로서는 진열장 7∼10W/㎡, 콘센트 3∼5W/㎡, 에스컬레이터 7.5∼11㎾/대 정도이다.


                  표 9-8 백화점의 인원밀도         표 9-9 백화점의 조명밀도



    3) 煥氣量 : 매장에 따라서는 인원의 밀도가 크기 때문에, 중간기에는 물론 냉난방시에도 상당량의 외기를 도입하는 것이 필요하다. 하기에는 10∼20㎥/h·㎡, 중간기·동기에는 30㎥/h·㎡(최소 15㎥/h·㎡)로 한다. 동기·중간기인 경우, 외기가 5℃이하로 되지 않을 때는 난방할 필요는 없고 오히려 외기냉방이 요구된다. 동기 및 중간기에 외기냉방을 하는 경우의 한도는 외기온도 10℃정도까지이며, 그것 이상에서는 냉동기가 필요해진다.

    4) 除塵·除臭 : 제진에는 도입외기의 정화와 실내환기의 정화가 있다. 대도시에 있어서 대기오염은 매우 심하며, 특히 동기에는 매연이 극심하다. 매연의 제거에는 전기집진기 등 고성능 공기여과기를 써야만 한다. 백화점의 환기 속에 포함되어 있는 린트(lint)의 제거에는 공기세정기가 유효하지만, 스페이스를 상당히 차지하므로, 각층 유닛 등에는 청소하기 쉬운 공기여과기를 쓴다.
    냄새의 제거에 대해서는 식당·식품매장 등에서 실내공기의 재순환을 할 때에는 활성탄 에어필터가 적당하다.

    5) 空調方式 : 각 층 유닛, 단일덕트 방식 및 이들에 페리미터 방식을 조합시킨 것 등이 사용된다. 열원의 공급은 냉각기와 가열기를 별도로 해서 각각에 냉수 및 온수 또는 증기를 공급하는 방식이 바람직하다. 조닝은 각 층마다 또는 각 층을 여러 개의 조닝으로 나누고, 더욱 특판매장·식당·흡연다방·미용실·전시장·계산기실·일반사무실·임대 홀 등은 별도의 계통으로 한다. 주방의 환기횟수는 40∼80회/h해서 종업원에 대한 배려를 하며, 식당에는 냄새가 유입되지 않도록 한다.

    (2) 극장

    1)  空調負荷 : 최대요소는 인체의 발열량이며, 냉방부하 가운데서 약 60%를 차지한다. 조명부하는 5∼10 W/㎡이며, 구조는 무창이고 음향처리를 위해 단열성이 높으므로, 전열부하는 적고 시간지연(time lag)도 상당히 크고, 환기도 상당량 필요하다. 그러므로, 전열부하의 산정에 임해서는 과대하게 되지 않도록 주의를 요한다. 열용량의 크기를 이용하는 것에 의해 냉각장치를 적게 하는 것이 가능하다.
    냉동기의 용량은 290∼360W/인 정도, 관객석이 난방은 외기를 실온까지 예열하는 열량으로 보면 된다.

    2) 換氣 : 관객석의 환기량은 각 市·道의 조례에 규정되어 있는 지침을 따르는 것이 원칙이다. 흡연이 가능한 휴게실, 로비 등은 끽연이 많기 때문에, 가급적 전 송풍량을 오기로 하고, 천장면으로 배기하면 좋다. 영사실은 단독 계통의 급배기로 함과 동시에 영사기로부터의 배기를 필요로 한다. 화장실은 20∼40회/h의 배기를 한다.

    3) 空調方式 : 관객석을 하나의 계통으로 해서, 스튜디오와 마찬가지로 30∼40㏈ 정도로 소음처리를 한 저속 단일덕트 방식으로 한다. 흡연이 가능한 휴게실·로비 등은 모아서 1계통으로 한다. 관객석의 계통은 동기에도 예열시를 제외하고 거의 난방을 필요로 하지 않는다.

    4) 特殊性 : 실내 온습도 조건은 하기 26℃, 50%, 동기 20℃, 50%로 한다. 인체의 발생
    열량은 관객 1인당 현열·잠열부하 모두 5.8W/인으로 한다. 관객수는 좌석수 외에 서서 있는 경우를 위해 여분으로  10∼20% 본다.
    관객석은 천장이 높고, 앞에서 뒤로 갈수록 객석의 위치가 높게 되고, 천장이 낮게 된다. 또한, 무대의 영향도 있기 때문에, 취출구 및 흡입구의 위치. 송풍온도의 조절 등에 주의를 요한다. 취출구는 천장면, 측벽면. 후부 벽면 등에 설치한다. 취출 풍속은 천장현수 하향식 취출구에서 3m/s, 벽붙이 수형형 취출구에서 5 m/s 이하로 하고, 관객이 냉기(draft)를 느끼지 않도록 한다. 흡입구는 무대하부, 측벽면, 후부 벽면 등에 설치한다. 무대 하부의 흡입구는 무대로 부터의 냉기를 흡수하기에 유효하다. 머쉬룸형 흡입구는 먼지가 들어오기 쉽고, 화재의 원인으로도 되기 때문에 사용을 피하는 것이 좋다.

    (3) 강당. 교회
     강당. 교화 등의 건물은 극장과 유사한 요소가 많다. 다른 점은 창이 있고, 단열성이 적으며, 극장에서 큰 요소로 되었던 창유리의 일사 및 전열부하가 상당히 큰 요소로 되고 있다. 벽붇이 수평형 취출구의 위치를 낮게 설치하는 것에 의해, 취출구 상방 1.5m 이상 부분의 전열부하가 무시될 수 있다. 또한, 사용시각 및 사용시간도 다르다. 특히, 연속사용 시간이 짧기 때문에, 축열운전에 의해서 장치를 적게 할 수 있다. 이상의 점을 고려하면, 장치 용량은 인체. 조명. 일사. 전열의 최고부하치의 60∼70%로 된다.

    (4) 스튜디오
     TV스튜디오는 조명에 의한 복사열이 크기 때문에, 실내 온습도 조건은 하기 25℃55%동기 22℃,50% 로 한다. 음향처리 때문에 벽면의 단열성이 좋게 되며, 실내의 발생열량이 많고, 동기에도 냉방을 필요로 하는 경우가 있다.
     TV 스튜디오 조명부하는 특히 커서, 일반조명 30W/㎡, 특수조명 600W/㎡ 정도이며, 동시 사용룰은 통상 75%로 한다. 스튜디오는 천장이 높기 때문에 취출구의 위치를 아래에 두고, 천장 상부로 부터 배기하는 것에 의해서 조명부하의 일부를 제거하고, 냉방부하의 감소를 도모할 수 있다.
     공개홀인 경우에는 관객석 부분을 극장과 마찬가지로 고려하면 되지만. 인원은 0.15인 /㎡정도로 한다. 또한, 사용시간이 불규칙하며 사용기간이 짧기 때문에, 사용 전에 예냉. 예열을 하도록 하며 공조장치를 적게 할 수 있다.
     한편, 표 9-10각종 非多室 건물의 특징 및 이들에 적요할 수 있는 주요 공조 방식을 종합해서 나타낸 것이다.

    표 9-10 각종 비다실 건물의 특징과 적용 공조방식



    9-2-3 住宅의 空氣調和
    1. 煖房方式
     주택은 사람이 그 속에서 가장 장시간 생활하는 장소이며, 특히 주부와 어린이들은 대부분의 생활을 주택 내에서 하고 있다. 이 주택에 공기조화를 해서 쾌적한 환경을 유지하는 것는 중요한 문제이다. 현재는 동기에 난로 등으로 난방을 하는 경우가 많다.

    (1) 住宅의 熱的 性質
    1) 木造 住宅: 목조 주택은 하기에는 시원하지만 동기에는 춥기 때문에 난방이 필요하며, 다음과 같은 특징이 있다.
     ① 개구부가 커서 환기량이 많다.
     ② 외벽 드의 열저항이 적다.
     ③ 지붕으로 부터의 침입열량이 대해서 비교적 저항이 크다.
     ④ 차양이 일사의 침입을 방지하고 있다.
     ⑤ 건물의 열용량이 적다.
    2) 콘크리트 住宅 : 이 주택의 특징은 전체 열손실이 적고, 열용량이 크기 때문에 실내온도의 변화가 적고, 난방비용이 목조 주택과 비교해서 더 싸다. PC 주택은 콘크리트 두께가 얇고, 보통 콘크리트조와 열적 성질이 매우 다르다. 특히, 지붕이 금속 또는 슬레이트인 경우에는 열저항이 적고, 하기의 취득열량이 커서 지붕 속의 통풍을 할 필요가 있다. 야간에는 보통 콘크리트 주택과 비교해서 하기에는 더위를 견뎌 낼 수 있지만, 동기에는 냉기가 심해서 추위를 견디기는 어렵다.
    3) 輕量鐵骨 住宅  : 주요 구조의 경량철골에 벽을 붙인 건식과 그 표면에 모르
    타르로 마감한 반습식의 경우가 있다. 특징은 열용량이 적으며, 환기량은 모조 주택과 비교해서 적고, 지붕의 열저항이 적은 경우가 많다. 열용량이 적기 때문에 실내온도의 변화가 커서 난방부하는 콘크리트 주택과 비교해서 크게 된다. 그러나 금속제 새시가 사용되기 때문에 목조 주택과 비교해서 환기량이 적고, 환기에 의한 열손실이 적으며, 난방비용은 싸게 된다. 지붕이 금속 또는 슬레이트인 경우에는 PC 주택의 경우와 마찬
    가지이다.

    (2) 暖房計劃
     난방계획은 다음 순서로 한다.
    ①외기와 실내의 온도조건을 검토하고 난방부하의 槪算을 한다.
    ②난방부하의 槪算을 기초로하여 가장 적당한 난방방식을 선정한다.
    ③난방부하의 계산을 하고 난방기기를 선정한다.
    ④기기의 배치 등을 정해서 설계도를 작성한다.
    ⑤설계도르 기초로 해서 적산을 한다.
    참고자료로서 실내조건의 설정을 위한 주택 각 실에 대하 동기의 적정온도를 표 9-11에 나타낸다.



                            표 9-11 주택의 동기적온



                                             [주] : 상대습도 40 75%


    2. 冷房方式
     냉방에 대해서도 주택의 열적 성질을 고려해서 하지만, 모든 실을 하루종일 냉방을 하는 것은 아니다.
    (1)  冷房計劃
     냉방계획도 난방계획과 마찬가지 순서로 이루어진다.
    (2) 冷房方式
     주택의 냉방은 경상비가 싸고 취급이 용이하며 안전성이 높은 것이 요구된다. 설비비·경상비의 계산을 해서 사용자와 협의한 후 냉방방식을 결정한다. 일반적으로, 냉방기기로는 윈도우형 공조기기가 가장 많이 사용되지만. 온수보일러 또는 온풍로와 병용한 단일덕트 방식이라든가 FCU방식 및 복사냉난방 방식도 사용이 가능하다.
    (3) 空調裝置
     1) 기계실: 기계실 면적은 경우에 따라 다르지만, 연료의 보급과 기계의 보수점검에 필요하 공간을 확보해서 열원기기르 설치한다. 기계실의 위치는 지하실 또는 별동으로 하는 것이 바람직하다. 이것이 불가능한 경우에는 블록 또는 콘크리트로하여 연료의 보급에 편리하며 기계의 소음이 실내에 영향을 미치지 않는 위치로 한다.
    2) 취출구·흡입구: 취출구와 흡입구의 위치는 실내의 온도 및 기류 분포에 영향을 미친다. 특히, 주택은 실이 적고 비교적 차 드의 개구면적이 커서, 취출구의 위치에 따라 기류를 느끼기도 하고, 온도의 불균일을 갖기도 한다. 취출구의 위치는 외벽측 바닥이 1년 내내 가장 좋은 공기분포를 얻을 수 있다. 이 경우, 진애를 간단히 청소할 수 있는 구조로 한다. 벽면 하부에서 취출하는 경우에는 가동형 취출구로 해서, 하기와 동기에 날개의 방향을 바꿀 필요가 있다.




    기온역전층과 스모그현상의 관계
    A : 기온역전층과 스모그현상의 관계

    답변자 : baezzae23     l    2005-05-20 21:16 작성




    안녕하세요. 기온역전층과 스모그현상의 관계에 관한 내용 올려드릴께요.
    작은정보지만 도움이 되셨으면 해요.

    1.기온 역전층이란?

    기온 역전은 4가지로 구별 할 수 있다. 첫 번째로 복사역전이다. 복사역전은 태양의 복사열에 의해 지표는 대기보다 쉽게 가열되고 주간에 충분히 가열됐던 지표가 야간에 냉각되면 지표부근의 대기 온도가 상층의 대기보다 낮아져 역전층을 형성하게 되어 오염물질이 확산되지 않고 하층에서 정체된다. 발생시기는 주로 맑은 날 해가 진후부터 새벽에 잘생기며 지표에서부터 수백m 고도까지 발달하며 특히 겨울철에 잘 생긴다.

    두 번째로는 침강성 역전이 있다. 침강성 역전은 고기압 중심에서는 상층의 공기가 서서히 침강하게 되며 이것을 채우기 위해 넓은 지역에 걸쳐 상공으로부터 하강하는 기류는 단열압축에 의해 온도가 상승하여 하층의 공기보다 온도가 높아지는 현상으로 이때 역전층이 형성된다. 이 층은 대개 지표 상층부분에서 발생되어 대기가 매우 안정하여 하층의 대기에 대하여 덮게 역할을 함으로써 오염물질의 연직확산을 억제하며 해가 뜬후 복사열에 의한 지표면이 가열되면서 소멸되기 시작한다.

    세 번째로는 전선성 역전이다. 전선성 역전은 계절과 지형 구분 없이 발생하며, 따뜻한 공기가 차가운 공기 위를 타고 위로 올라가고, 아래는 낮은 공기가 차서 그 경계면에 대기가 정체되어 기온역전층을 발생한다.

    마지막으로 지형성 역전이 있다. 지형성 역전은 산곡풍 또는 해륙풍에 의해 무겁고 찬 공기가 계곡의 사면을 따라 완만하게 저지대로 흘러 들어오면 밀려난 계곡내 따뜻한 공기는 상층으로 올라가 기온역전층을 형성하며 계곡내 역전층이라고도 한다.


    2.스모그 현상의 정의와 그 원인

    스모그(Smog)란 연기(Smoke)와 안개(Fog)의 합성어로 공장이나 자동차, 가정의 굴뚝에서 나오는 매연이 안개와 섞여 있는 상태를 가리킨다. 스모그에는 런던형 스모그와 `광화학 스모그`라 불리는 로스앤젤레스형 스모그가 있다.
    런던형 스모그는 공장의 매연, 가정 난방의 배기 가스등이 주요원인이며 석탄의 연소를 통해서 대기로 유입되는 매연, 아황산가스, 일산화탄소 등이 안개와 합쳐지면서 만들어진다.이중 아황산가스는 허파나 기도에 손상을 주어 호흡기 질환을 일으키기도 한다.
    광화학 스모그는 '로스앤젤레스(L.A)형 스모그' 라고도 하며 자동차의 배기가스 등에서 나오는 이산화질소와 탄화수소가 대기 중에 농축되어 있다가 태양광선 중 자외선과 화학반응을 일으키면서 산화력이 큰 옥시단트(Oxidant)를 2차적으로 발생시켜 안개가 낀 것으로 대기가 변하는 현상을 말한다. 이 현상이 일어나면 눈과 목의 점막이 자극을 받아 따가움을 느끼게 되고 심할 때는 눈병과 호흡기 질환을 일으킨다. 또한 식물의 성장을 방해하며 삼림을 황폐화시키고 자동차 타이어 등 고무제품도 부식시켜 내구성을 떨어뜨린다.


    3.스모그 현상의 사례를 통한 피해

    첫 번째 사례로는 로스앤젤레스이다. 로스앤젤레스(L.A)는 1900년대 초에 대도시로 형성되었으며 캘리포니아 남부의 사막 기후 지대로 미국에서 세 번째로 큰 도시입니다. L.A에서 최초로 문제가 된 대기오염 물질은 먼지였다. 공장굴뚝과 쓰레기 소각로에서 나온 도시의 강화 분진은 1940년 하루 100톤에서 1946년에는 거의 400톤으로 증가하기에 이르렀다. 정부에서는 집진기 설치의무화, 야외소각 금지를 실시해 2년 안에 강화 분진은 하루 200톤으로 줄어들었다. 그러나 1943년 L.A에는 희끄무레하고 때로는 황갈색을 띠면서 눈을 따갑게 하고 눈물이 나게 하는 안개현상이 나타나기 시작했다. 그 정체를 처음에는 석탄과 유류를 태울 때 발생하는 이산화황으로 생각하여 연료를 바꾸도록 꾸준히 노력하였다. 이 황갈색 스모그는 1951년에 하겐 스미트(Haagen Smit, A.J)라는 과학자가 정체를 밝혀냈는데 자동차에서 배출되는 질소산화물과 탄화수소 등이 강렬한 태양빛을 받아서 유독한 스모그를 형성한다는 것이었다. 이에 따라 당국은 스모그 통제 방법으로 탄화수소의 배출을 줄이도록 했고 정유공장의 배출에 대해 엄격한 통제를 가했다.

    그리하여 1940년 1일 2100톤에서 1957년에는 약 250톤으로 발생량이 급격히 줄어들었다. 그런데도 로스앤젤레스의 스모그 상태는 더욱 악화되어갔고 해마다 높은 농도의 스모그현상이 더욱 잦아졌습니다. 당시 하루 배출되는 탄화수소 2500톤 가운데 80%는 자동차에서 나왔다. 이 지역에서 발생한 스모그는 1940년 처음으로 식물에 피해를 주게 되었고, 1950년경에는 사람에게도 피해를 주게 되었다. 1954년부터 대부분의 LA 시민들은 눈, 코, 기도, 폐 등의 점막에 지속적이고 반복적인 자극과, 일상생활에 있어서 불쾌감을 호소하였으며, 가축 및 농작물의 피해가 나타나고 고무제품의 노화 등 재산상의 피해가 크게 나타났다. 1979년 가을에는 주민의 83%가 육체적으로 불쾌하거나 건강에 대한 불안을 호소하고 있으며, 면접조사에 의하면 주민의 57%는 눈에 통증과 자극을 느끼고 4명 중 1명은 두통, 호흡기 자극, 인후염증을 호소하였다.

    두 번째 사례로는 런던은 `안개의 도시`라는 별명처럼 항상 짙은 안개에 싸여 있는 도시이다. 이 안개는 공장이나 가정에서 배출되는 아황산가스, 매연 등과 합쳐 스모그를 이룬다. 런던스모그 사건은 바로 이런 스모그가 일으킨 참사였다. 런던에서는 13세기에 이미 에드워드 1세가 석탄연료 사용을 금지하였고 매연 단속을 목적으로 1875년에는 공중위생법을 제정하지 않으면 안 될 정도였다.1948년에 스모그에 의한 사상자가 300명이 나왔고 또 1959년과 1962년에도 스모그 피해가 발생하였지만 흔히 일컫는 스모그 사건은 1952년 겨울의 사건을 가리킨다. 1952년 12월 4일 목요일 아침 기온은 섭씨 4도 전후로 날씨도 쾌청하였다. 그러나 정오 무렵에는 아침부터 불어오던 따뜻한 바람이 돌연 멈추면서 수백 평방 마일에 이르는 템즈 계곡에 대륙에서 건너온 찬 기운이 꽉 자리 잡기 시작하면서 안개가 끼기 시작하였다.

    해가 져 냉기가 심해지자 모든 가정에서 난방을 위해 많은 석탄을 땠고 수십만 채의 집 굴뚝에서 배출된 연기와 아황산가스가 안개와 섞여 스모그 현상이 발생하게 되었다. 하룻밤이 지난 12월 5일 금요일의 런던은 오염된 대기의 짙은 안개 속에 완전히 휩싸였고 도로는 몇 십 마일에 걸쳐 통행이 불가능할 정도였다. 6일 토요일에 안개는 런던 외곽으로까지 확산되고 고든필역에서는 안개로 인해 열차가 충돌하였고 템즈강의 배들도 운행이 금지되었다. 다음날 7일 일요일에는 사태가 더욱 악화되었고 안개 속을 걷는 것조차 위험하였습니다. 8일에도 안개는 걷히지 않고 심했으며 런던의 각 지구에서는 사망자수가 평상시 보다 증가하고 있다는 소식이 빗발쳤으며 9일 아침 6시에 스모그는 전날 남서풍이 불기 시작하면서 사라졌다.

    이런 스모그 현상으로 금요일 발생 12시간 만에 런던시의 사망률은 38%나 늘어나 114명의 사망자가 발생하였고 토요일에는 209명으로 늘어났으며 일요일에는 당시 사망률이 3배로 높아져 스모그에 의한 사망자는 602명이 되었다. 12월 13일까지 스모그에 의한 사망자는 2800명을 넘었으며 그 다음 주에는 1200명에 이상이 사망했고 불과 4일간의 스모그로 4000명의 주민이 목숨을 잃었던 것이다. 그 뒤에도 사망자는 계속 늘어 다음 해 2월 중순까지는 추가로 8000명의 사망자를 기록하는 대참사를 빚었다. 사망원인도 기관지염이 압도적으로 많았고 그 다음으로 폐렴, 인플루엔자 등 호흡기 질환이 평상시의 다섯 배를 넘는 것으로 나타났다.


    4.스모그 현상을 방지하기 위한 대책

    스모그 방지 방안으로는 황성분이 많이 들어 있는 화석연료를 에너지원으로 이용하였을 때는 아황산가스가 많이 발생하게 된다. 따라서 아황산가스가 주범이 되는 런던형 스모그를 줄이기 위해서는 황성 분이 전혀 없거나 적게 들어간 연료를 사용해야만 한다. 즉, 청정연료(LNG, LPG등)의 사용을 확대하고 연탄, 고유 황연료의 사용을 절제해야 한다. 겨울철에는 특히 자동차의 매연에 섞여 발생하는 탄화수소와 질소산화물이 증가하여 광화학 스모그의 발생가능성이 높다. 그러므로 자동차의 배기가스를 줄이는데 신경써야 하며 가급적이면 함께 타기 운동, 가까운 거리는 걸어가거나 자전거 타기, 대중교통수단 이용하기 등을 실천하여 환경보호에 앞장서야 한다. 오늘날 서울의 하늘에서는 런던스모그와 L.A스모그가 모두 나타나고 있으며 자동차와 난방연료 때문에 발생하고 있다.

    중앙정부에서는 대중교통의 품질개선 및 대중 교통망 확충, 도로율 증가, 교량 건설, 곡선도로 직선화, 지능형 교통체계 도입 등 교통관련 사회간 접자본 투자 확대, 배기량 기준 세금제도를 연비 기준으로 변경, 불필요한 정차 공회전 방지 및 단속을 위한 입법화. 원격시동장치의 불법화 포함, 차량 배출가스 허용 기준의 지속적인 상향 조정, 미국과 같은 각 자동차 회사별 국내 생산, 판매 차량의 평균연비제도 마련 및 이의 지속적인 상향 조정, 연료 소비율이 특히 높은 차량에 대해서는 별도의 가칭 "대기오염세" 부과, 대기오염이 심한 차량과 연료 소비율이 높은 차량에 대해서는 대기오염 경보 발령시 통행 제한, 저공해, 무공해 차량의 기술개발 지원 및 운행시 혜택 부여방안 수립, 급발진, 급가속, 급정차가 없는 "부드러운 운전 습관"과 특히 오르막길에서의 급발진 방지를 생활화 할 수 있는 홍보 대책 수립, 엔진 출력 강화를 위한 엔진의 튜닝 혹은 불법엔진개조방지 기준 설정 및 위반시 처벌을 위한 입법화 등의 대책을 내놓고 있다.

    또한 검찰에서는 디젤차 중심 배출가스 기준 초과 차량 집중 단속 강화, 소형트럭을 포함한 모든 과적차량의 지속적인 단속, 오르막길에서의 제한속도를 낮추고 오르막길 과속차량 집중단속, 삼원촉매장치 제거행위의 집중 단속 및 엄벌 (자동차 관리법 제 34조 및 대기환경 보 전법 제36조), 출력 향상을 위해 배기계통을 불법 개조한 디젤차량의 집중 단속, 소위 "겉은 경차 속은 중형차"의 엔진 불법 개조 현장 단속 및 처벌 방안 강구 등을 내놓고 있다.
    답변참고 >> 1. 국립환경연구원(1992), 지구환경연구를 위한 기초 조사(I) 2. http://kr.encycl.yahoo.com/enc/ 3. http://www.greentransport.org/news/4th03.html 4. 환경처, 『환경백서99』 5. http://www.hogusil.com/green/gre3/dae3/d3a17.htm



    1.각 건물(또는 실)에 있어서 공기 조화의 주요 목적

    ① 병원수술실 : 병원에서 크게 항상 환자가 입원해 있는 병동 부문과 외래 환 자의 진료, 검사를 하는 진료 부문이 있다. 진료 부문은 여러 가지 기능이 있고, 청정 공간이 필요한 수술실, ICU, CCU, 방 사선 진료 등도 포함되어 있다. 병동 부문의 공조방식은 기본 적으로 개별 방식이 필요하고, 청정 공간을 공급하기 위해서는 전공기 방식이 최적이다. 현재, 가장 많이 쓰이고 있는 방식은 FCU+단일 덕트 방식이고, VAV방식, 각층 유니트 방식은 전공 기 방식의 일종이므로 적합하다고 할 수 있다. 세균 감염, 전염 을 방지하는 고도의 공기 청정 장치 필터의 선정이 필요.

    ② 방직공장 : 공장의 공조에는 생산하는 제품에 따라 그 생산 공간의 상태가 규정되어 지고, IC제품, 약품, 식품 등의 청정 공간이 요구되는 곳, 방직 공장이나 인쇄 공장과 같이 온습도의 제어가 요구되는 곳 등이 있다. 일반적으로 생산 시설은 제품에 가격의 영향을 작 게 하기 위해 투자 자금을 억제하고, 운전비를 작게 하고자 하는 경향이 있다. 청정 공기나 온습도 제어가 까다로운 생산 시설은 고성능 필터를 사용하거나, 온습도의 고도 제어를 위해서는 단일 덕트방식, 재열 방식 등이 있다.

    ③ 백화점 : 불측정 다수인의 사람이 출입하는 건물이므로, 시간, 계절, 또한 건 물의 공간에 의한 인간의 혼잡도가 다르거나, 실내 발생 열부하 가 상당히 다른 성질을 나타내는 곳이다. 일반적으로 일반 사무실 과 비교해서 실내 냉방 부하가 크고, 단위 면적당의 풍량이 많은 것이 특징이다. 사용하는 방식으로서는 각층 단일 덕트 방식, VAV 유니트 방식이 있으며, 부하 변동의 제어나 에너지 절약의 관점에 서 VAV방식이 제일 좋다.

    ④ 일반 사무실 : 사무실은 특정의 사람들이 장시간 사무를 보는 공간이다. 일반 사무실의 일반적인 특징은 높고(100∼150m), 대규모이다. 따라 서 대외적인 소음, 배기(대기 오염) 등의 문제점과 대내적으로 반송 설비 및 기기 내압에 대한 것이다. 열원이 중앙 방식의 경우에는 VAV방식, 팬코일 유니트+단일 덕트, 이중 덕트 방식 이 있는데, 최근에는 종래 사용되던 유인 유니트 방식이 바닥 을 통과하는 덕트의 방재적 약점, 개별 발정에 따른 약점, 필터 성능 때문에 잘 사용되고 있지 않다. 열원 분산 방식의 경우에 는 각층 팩케이지방식 등이 이용되고 있다.

    ⑤ 대형 컴퓨터실 : 일반적으로 연구실은 배기량이 많고, 단일 덕트 방식이나 단일 덕트 재열 방식 등이 이용되는 경우가 많다. 배기량 이 비교적 적은 곳은 ZONE마다 팩케이지 유니트를 사용 해도 된다. 공조 설비의 목적은 고도화된 기계 현열의 배 열을 제거하고, 일정 온습도를 유지하며, 실내 먼지를 없애 는 것이 주목적이다.

    2. 좋은 통풍을 얻기 위해 건축 설계시 고려해야 할 조건

    하계에 냉방이 되지 않을 경우에는 통풍을 기대하게 된다. 이 때의 통풍은 체감 온도를 떨어뜨리는데 도움이 되고, 주위의 기온과 같은 온도의 기류이기 때문에 드래프트보다는 통풍이 큰 쪽이 크면 좋다. 사람이 통풍을 감지하는 것은 대략 0.5㎧ 이상이고, 종이가 날린 정도는 1.0㎧이므로 일반적으로 통풍은 0.5∼9.0㎧가 좋다. 그러나, 무더운 날에는 3.0㎧ 이상이 되어야 쾌적감을 느끼는 경우도 있다.

    하계의 통풍 계획에 있어서 주의해야 할 점은 다음과 같다.

    ① 지역의 하계의 최다 풍향

    통풍을 기대하는 하계에 있어서 지역의 최대 풍향을 조사해서 개구부는 그 방향으로 향해 설계하도록 한다.

    ② 개구부의 크기와 위치

    개구부는 클수록 보다 좋은 통풍을 얻을 수 있다. 그러나, 개구부만 있고

    출구부(개구부)가 없으면 통풍을 기대할 수 없다. 될 수 있으면 최대 풍향에 대한 면과 그 반대측에 출구부를 설치하면 제일 효과적이다. 이것이 불가능 하면 적어도 2방향으로 개구부를 설치하도록 하지만, 2개의 개구부 위치 관 계가 나쁘면 실내의 일부에 통풍을 기대할 수 없다.

    ③ 실내 통풍 경로의 검토

    바람의 유입 및 유출을 위한 개구부 사이의 통풍 경로를 통풍 윤도라 하고, 개구부의 위치에 따라 변화한다. 개구부의 위치나 크기가 부적당하면 바람 이 잘 들어오질 않을 경우도 있다. 따라서 통풍 경로가 사람이 거주하는 위 치에 오도록 하기 위해서는 창의 위치는 낮추고, 비를 설치하여 바람이 외 벽을 따라 위쪽으로 흐르는 것을 억제하여 실내의 낮은 위치로 유도하도록 하는 것이 좋다.



    3. 공조 시스템에 있어서 에너지 절약과 유효이용의 방법 및 검토사항

    ⑴실내측

    ① 고효율의 조명기구 사용

    ② 적정한 조도에 의한 균일한 조도 분포가 얻어지도록 조명기구를 배치.

    ③ 태양빛 이용에 따른 창측 소등

    ④ 점멸 그룹의 세분화

    ⑤ 기구 발열을 직접 취출하는 흡입형 조명기구

    ⑥ 전반 조명과 국부조명의 병용

    ⑵ 외기도입

    ① 기밀성이 높은 샷시의 채용

    ② 회전문, 이중문 등의 채용

    ③ 건물 출입구 계단을 대기압보다 높게 유지하는 가압 장치의 채용.

    ④ 예냉, 예열시 외기 취입의 금지

    ⑤ 재실인원에 따라 취입 외기의 감소.

    ⑥ 외기와 연결된 덕트계의 비운전시 댐퍼의 개폐

    ⑶ 열원방식

    ① 각 열원기기의 선정에 있어서 각종 에너지 효율을 충분히 검토해야 한다.

    ② 열회수 방식 : 건물내에서 발생하는 폐열을 회수하고, 냉난방, 급탕을 위한 열원으로서 유효하게 이용할 수 있는 것이 열회수방식이다.

    ③ 축열방식 :․열원 용량의 감소에 따라 장치 용량이 감소한다.

    ․야간 전력 등 도시 에너지의 유효 이용이 도모된다.

    ․열회수 방식 등의 경우 회수 열에너지의 고효율 이용이

    도모된다.

    ․저부하시에도 장치의 고효율 운전이 가능하다.

    ⑷ 열매운송방식 : 건물에는 여러 가지 목적을 가진 송풍기나 펌프가 설치되어 있고, 에너지의 소비면에서 전공조용 소비전령의 약 반을 차 지하는 큰 값이 된다. 따라서 건물의 에너지 절약을 위해서 는 공조 운송용의 전력 소비량을 감소시키는 것이 특히 중요 한 과제이다.

    ⑸ 공조방식

    각 공조방식은 많은 경험과 실적을 토대로 일반적으로 정착되었고, 각각 우월 한 특징을 가지고 있다. 따라서 적절한 선정과 적용이 되면 각각의 우수한 성 능을 발휘할 수가 있다. 동일 부하에 대해서도 소비 에너지양은 크게 변동한 다.

    4.조닝

    동일 건물이라도 부분에 따라 열부하의 성질이 다른 것이 일반적이다. 이것은 외벽에 접하는 면의 방위에 따라 일사 열취득의 변동이 있는 것이나 각실의 용도, 사용 시간이 다른 것에 의한다. 이와 같은 경우 공조방식은 우선 공조를 행하는 구역을 나누어 그 구역마다 공조 계통을 설계한다. 공조 구역을 몇 개의 구역으로 나누는 것을 조닝이라 하고 부하 계산의 결과를 잘 검토해서 적절한 조닝을 행하는 것에 의해 부하 변동에 적절한 시스템이 되고 실내 환경의 향상과 에너지 절약을 도모할 수 있다.

    ① 건물의 평면 계획에 의한 방위별 조닝

    공조의 기본적 존은 외계 조건의 변화의 영향을 직접 받는 외부존(페리메터 존)과 그 영향을 직접 받지 않는 내부존(인테리어 존)으로 나누고 있다.

    단, 창이 거의 없는 경우나 단열성이 높은 경우에는 부하변동이 완만하기 때문 에 페리메터와 인테리어로 분할하지 않는다. 또 실의 길이가 10m이내의 경우는

    인테리어 존을 설계하지 않는 경우도 있다. 더욱이 페리메터는 방위에 따라 2 ∼4개의 존으로 분할된다. 이 경우의 고조 대응으로서는 공조기를 방위마다 독 립시키거나 재열기를 성치하는 집중방식, 혹은 팬코일 유니트 등의 소형 공조 기를 방위마다 설치하여 송수온도, 송풍온도를 조정하는 개별 방식이 있다.

    단 개별 방식의 경우는 각개 제어가 용이하기 때문에 방위에 의한 조닝을 행하 지 않는 것이 보통이다.

    ② 방의 사용목적에 따른 용도별 조닝

    방의 용도나 사용시간이 다른 경우는 열부하의 성질도 다른 별도의 zone으로 할 필요가 있다. 예를 들면, 사무소 빌딩내의 레스토랑, 흡연량이 많은 회의실,

    특수한 실내 조건을 요구하는 컴퓨터실, 시간대가 다른 관리실 등은 별계통으 로 설계해야 한다.

    ③ 다층건물에 있어서 수직 조닝

    대규모 다층 건물에서는 기준층의 조닝이 윗층과 공통이 되는 경우가 많고, 수 직 방향으로 동일 존에 형성된다. 수직 존의 상하방향의 규모는 하나의 기계실 로 분담할 수 있는 층수에 지배된다. 이 경우 동일 존의 열부하 특성은 거의 같기 때문에 기준층에 관해서 각 존의 부하를 구해 층수배 하면 그 수직 존의 전체 부하가 구해진다.


    5. Clean Room과 Bio-Clean Room

    Clean Room은 실내 공기중의 분진을 극소로 하기 위해서 고안된 방이다.

    미국에서 처음 개발되어 일본에 도입이 되어 트랜지스터 공장에 적용이 되었다. 현재는 텔레비전의 쉐도우 마스크와 초LSI의 생산에도 중요한 역할을 한다.

    Bio-Clean Room(BCR)은 공업용 클린룸이라고도 하며 HEPA필터로 완전 여과한 공기를 0.4∼0.5㎧의 풍속으로 천장 전면에서 취출하고, 상전면에서 흡입한다. 그 결과 기류는 피스턴상으로 되어 인체와 기타에서 발생하는 분진은 전부 이 기류로서 세척되어 흡입구에 유입한다. 이 피스턴상의 기류를 층류라고 하며, 천장부터 상으로 향하는 방식을 수직층류, 벽에서 취출하고 반대측의 벽에 흡입되는 방식을 수평층류라고 한다.

    수직층류식과 수평층류식은 최고급의 ICR이며 클래스 100의 실에 사용되는데, 이것에 대하여 대형 취출구의 직전에 HEPA필터를 설치하여 청정공기를 취출하는 방식은 난류식 또는 비층류식 클린룸이라고 한다. 이 방법으로서 취출구 바로 아래에서 클래스 2,000∼4,000,실내 전반에서는 클래스 5,000∼10,000의 청정도가 유지된다.

    층류식의 ICR에서는 전풍량을 공조기에서 송풍할 때와 필요한 1차 공기만을 송풍하고 나머지는 실내의 주위에서 순환하는 방식이 있다. 후자의 방식이 경제적이나, 진동이 문제로 되는 초LSI공장 등에서는 전자가 사용된다.

    앞에서 이야기한 ICR에서는 공기중의 분진과 동시에 공중미생물도 극히 적어짐을 알게 되어 ICR을 그대로 무균실에 응용하는 시도가 시작되었다. 공중미생물을 대상으로 한 클린룸을 바이오 크린룸이라고 하다. 바이오 클린룸은 현재, 무균수술실 또는 무균병실로서 내외에 널리 사용되고 있으며, 또 제약공장의 청정공정에 불가결의 설비로 되어 있다.



    6. 중앙 공조 방식에 있어서 단일 덕트 방식과 2중 덕트 방식에 대해 비교

    ⑴ 단일 덕트 방식 : 가장 일반적이고 기본적인 방법으로서, 정풍량으로 송풍하 고, 실내의 부하 변동에 따라 냉수 코일과 온수 코일 의 열교환을 통해 취출 공기 온도를 변화시킴으로서 실온 을 제어하는 방식이다. 단일 덕트 방식에도 덕트 풍속에 의한 저속 덕트 방식, 고속 덕트 방식(15㎧ 이상)이 있다. 고속 덕트 방식은 건축적인 공간이 제한될 경우에 사용되 고 있지만, 덕트 내의 마찰 저항이 저속 덕트에 비해 약 2 배에 이르고, 팬동력에서 큰 차이가 생겨 근년에는 에너지 절약의 관점에서 거의 이용되고 있지 않다.

    장점으로는,

    ① 공조기가 중앙식이므로 공기를 충분히 처리할 수 있다.

    ② 공조기가 기계실에 있기 때문에 유지, 관리도 충분히 할 수 있다.

    ③ 공조 기계실과 공조되는 실이 충분히 떨어져 있기 때문에 방음, 방진의 설 비를 할 수 있다.

    ④ 송풍량을 크게 계획할 수 있고, 따라서 환기량도 크게 할 수 있다. 리턴팬을 설치하면 중간기에는 외기 냉방을 할 수 있다.

    단점으로는,

    ① 다실 공조를 하는 경우, 각 실의 부하 변동에는 대응할 수 없다.

    ② 가변 풍량 방식에 비해 팬동력이 커지고, 에너지 절약이 되지 않는다.

    클린룸, 수술실, 방송 스튜디오 등에 이용.

    ⑵ 2중 덕트 방식 : 온풍 덕트와 냉풍 덕트를 설치하고, 제어하는 조운이나

    방마다 혼합 상자를 설치하여 실내의 부하에 따라 온풍, 냉 풍을 혼합해서 실온을 제어하는 시스템이다. 혼합 상자의 제어는 실내에 설치된 Thermostat에 의해 부하 변동에 따 라 온풍, 냉풍의 혼합비가 결정되고, 취출시 풍량은 유량 제 어 댐퍼에 의해 제어된다. 2중 덕트 방식의 장점으로서는 전공기 방식의 일반적인 장점외에 다음과 같다.

    ① 개별 제어가 가능하다.

    ② 냉난방을 동시에 할 수 있고, 계절마다 냉난방의 전환을 할 필요가 없다.

    ③ 100% 전공기 방식이면 공조되는 공간에는 물, 증기, 드레인 배관이나 전기 배관 및 필터가 필요 없다.

    ④ 열매가 공기이기 때문에 실온의 응답에 상당히 신속하다.

    단점으로는,

    ① 설비비, 운전비가 많이 든다.

    ② 덕트 스페이스가 크게 된다.

    ③ 습도의 완전한 제어가 어렵다.

    7. VAV방식에 의한 공조방식

    ⑴ 특성

    취출구에 변풍량 유닛을 설치하여 실온에 따라 취출풍량을 제어한다. 이 방법은 재열손실 또는 2중 덕트의 혼합손실도 없으므로 열원부하의 증대도 없고, peak time 외에는 송풍량이 감소되어 소비동력은 절감되고 연간의 송풍동력이 정풍량방식 또는 2중덕트 방식에 비하여 극히 적어지며, 이 두 가지를 합하면 에너지 절약효과가 매우 크다. 그러나, 변풍량유닛의 필요 정압이 낮아야 하며, 이것이 과대하게 클 경우 정풍량방식보다도 동력이 늘어날 때가 있다.

    ⑵ 장점

    ① 다른 방식에 비해 크게 에너지 절약 효과가 있다.

    ② 각 방의 온도를 개별적으로 제어가 가능하다.

    ③ 대규모일 때 덕트와 송풍기의 용량은 동시 사용률을 고려해서 정풍량방식보 다 80%정도 작게 할 수 있다.

    ⑶ 단점

    ① VAV유닛의 가격이 현재로는 약간 비싸다.

    ② 부하가 최소풍량의 비율이하로 되면, 실온이 제어되지 않고 냉방시 실온이 설정점 보다도 낮아지는 현상이 생긴다.


    8. 빙축열 시스템의 원리 및 실용상 문제점

    빙축열 기술이란 심야 전력을 이용하여 얼음을 얼려 저장하였다가 냉방부하가 많이 요구되는 주간시간에 얼음의 융해잠열을 이용하여 저장된 얼음을 녹여 만들어진 순환수를 직접 또는 간접으로 부하측에 공급하는 방식이다. 각종 빙축열 방식을 분류하여 보면 열원부는 냉동기로 냉각한 브라인을 제빙부로 보내는 부동액 순환형과 프레온 냉매를 제빙부에 보내는 직접 팽창방식으로 나눌 수 있다.

    ⑴ 장점

    ① 축열조 부피 감소 : 물 온도차를 이용하여 일반 현열축열에 얼음의 융해잠 열을 부가할 수 있어서 작은 부피로 많은 축열이 가능.

    ② 축열조에서의 열손실 감소 : 축열조의 열손실은 주위와의 온도차와 축열조 의 표면적에 의해 결정된다. 빙축열이 저온축 열이므로 주위와의 온도차가 크지만, 축열조 의 축소에 따른 표면적 감소로 냉수축열에 비 해 열손실이 감소.

    ③ 냉수 공급의 안정화 : 축열조에서 뽑아내 이용하는 열량의 대부분은 잠열 분에 의한 것이므로 4℃내외의 안정된 냉수를 장기 간 이용할 수 있다.

    ④ 기존 냉수 축열의 용량의 증대 가능 : 기존 냉수축열조를 빙축열화함으로써 축열용량을 대폭 증가시킬 수 있다.

    ⑤ 열수송동력의 절감

    ⑥ 냉방부하의 증가로 어려움을 받는 기존건물에의 적응화.

    ⑵ 단점

    ① 증발온도의 저하에 따른 냉매의 체적 증대로 인해 냉동기의 성능 및 효율이 저하

    ② 축열조의 추가설치, 별도의 난방열원기기 등의 설치공간이 증가.

    ③ 빙축열조, 자동제어 공사비 등의 초기투자비의 증가.

    ④ 축열조에 의한 에너지 손실이 발생


    9. 콜드 드래프트

    콜드 드래프트(Cold draft) : 인체는 신진대사에 의해 계속적으로 열을 생산하고 생산된 열은 주위로 소모된다. 그러나, 생산된 열량보다 소비되는 열량이 많으면 추위를 느끼게 된다. 이와 같이 소비되는 열량이 많아져서 추위를 느끼게 되는 현상을 콜드 드래프트라 하며, 다음과 같은 원인이 현상을 촉진시킨다.

    ① 인체 주위의 공기온도가 너무 낮을 때.

    ② 기류의 속도가 클 때.

    ③ 습도가 낮을 때.

    ④ 주위 벽면의 온도가 낮을 때.

    ⑤ 겨울에 창문에 극간풍이 많을 때.

    따라서 드래프트를 최소로 하기 위해서는 실내의 온도분포를 균일하게 하고, 기류의 풍속이 어느 제한값내에 있도록 해야 한다. ASHRAE에서는 착석해서 집무하고 있는 상태의 사람에 대한 실내기류의 표준풍속을 0.0075∼0,20㎧의 값을 권장하고 있다.


    10. 건축설비에 있어서 각종 소음 및 진동의 발생원인과 그 방지책

    공기 조화 설비에 있어서 냉동기, 보일러, 펌프, 보일러, 냉각탑 등의 기기류에서 소음이 발생하는 외에 덕트내, 배출구, 흡입구 등의 기류에 따라 발생하는 소음이나 배관내의 유동에 따라 발생하는 소음이 있다.

    ⑴ 주요 전달 경로

    ① 소음원이 실내이며, 여기에서 방출된 소음이 실내로 확산되는 것

    ② 기계실의 벽체 등을 투과해서 거실에 소음이 전달되는 것.

    ③ 송풍 소음이 덕트를 통해 실내로 방출되는 것.

    ④ 냉각탑과 같이 옥외에 설치되는 기기의 소음이나 외기 흡입구, 배기구 등에 서의 옥외로 방출된 소음이 인접한 건물에 전달되는 것.

    ⑤ 기기의 진동이 건물 구조체에 전달되어 실내에 2차적으로 발생하는 소음.

    ⑵ 대책

    ① 소음의 발생을 감소시키는 방법. 즉, 발생 소음이 적은 기기의 선정, 그리고, 기기를 개량.

    ② 실내에 흡음재를 사용하던가, 벽체나 문 등에 차음 강화, 기계 기초나 바닥 보강 등의 건축적 방법을 강구.

    ③ 소음기의 설치나 방진재 사용 등 설비적 방법에 의한다.

    ④ 육상 설치 기기의 건물 주변에 대한 소음 전달 방지를 위한 방음벽을 설치.

    11. 실내 공기에 있어서 오염 지표로 CO2가 이용되고 있는 이유

    환기란 자연 또는 기계적 수단에 의해. 외기를 도입하여 실내의 공기와 교환하 는 것으로, 목적은

    ① 재실자의 건강, 쾌적, 작업능률을 유지하기 위해

    ② 물품의 제조, 규격, 시설의 보전, 그 외 각종 기계류의 원활한 조작 운전을 위해

    ③ 각종 동식물의 사육재배를 위해서이다.

    대인, 대물에 따라 다르지만 주로 실내환경의 대인 허용치를 결정하는 환기 의 인자로서는 산소, 이산화탄소, 일산화탄소, 취기, 열, 습기, 연소가스, 분 진, 세균, 유독가스 등이 있는데, 이들이 각 실의 용도에 따라 대응한다. 환 기량을 결정하는 데 있어서 실사용의 목적과 사용상황을 충분히 고려하고, 몇 개의 환기 필요인자를 정해, 그 중 최대값을 갖고 그 실의 환기량으로 하는 것이 바람직하다. CO2의 환기인자를 선택하는 데 있어 상당한 이론이 있지만, 인간의 호기에 의해 공기 중의 CO2가 증가함에 따라 O2가 감소하 고, 수증기, 악취, 그외의 인체로부터 발산물이나 의복등으로 부터 방진도 증가하여 공기의 질이 악화된다. 따라서, 인간의 재실에 의한 공기 오염의 경우, 공기중의 CO2농도를 가지고 실내 오염의 지표로 하는 것이 이용되고 있다.



    11. 하계에는 될 수 있으면 시원하게, 겨울에는 따뜻한 주택이 되도록 건축의 설계, 구도, 재료 등의 면에서의 설계 유의사항.

    주택의 냉난방 공조 설비 계획에 있어서 거주환경의 향상이나 설비기기 및 에너지 절약형의 기기, 시스템의 선정이 중요하다. 일반적으로 주택의 설계에 있어서는 지방성, 실의용도 및 재실자의 연령, 성별, 건강상태에 따라 다르다. 특히 주택의 설계 환기량은 주방 이외의 장소는 인원 밀도가 작고, 오염물질의 발생도 작기 때문에 필요량이 작게 되는 특징이 있다. 이러한 것을 모두 고려하여 실내 환경과 에너지 절약을 위한 주택의 시스템 선정상 주의사항은 다음과 같다.

    ① 거주 환경의 향상을 도모하고, 개별의 온도제어가 가능하며, 운전조작이 간 단하고, 화재나 사고시에 대비하여 충분한 안전장치를 구비하여야 한다.

    ② 경제성이 높고 설비비, 가동비, 유지관리비에 적은 비용이 들어야 한다.

    ③ 에너지 절약을 고려한 기기, 시스템이어야 한다.

    ④ 내구성, 호환성을 고려하여야 한다.

    ⑤ 주변환경의 악영향(소음, 공기오염 등)이 미치지 않아야 한다.

    ⑥ 건축계획과 융합성을 가져야 한다.

    특히, 동계,하계의 건축적 수법으로서는 방한, 방서의 연구로 패시브시스템의

    사용으로 동계에 있어서는,

    ① 일사량의 효과적인 취득방법

    ② 취입된 열이 나가지 않도록 하는 적절한 단열방법.

    ③ 열을 유효하게 이용하기 위한 축열방법

    ④ 온도평균화를 위한 열수송 방법 등이 있다.

    하계에는,

    ① 일사열의 차단방법

    ② 적절한 통풍의 방법

    ③ 증발냉각이나 대기방사 냉각, 인간의 외기온도, 지중의 저온열 이용방법을

    토지의 기후조건에 맞추어 계획할 필요가 있다.


    12. 동계 공기조화에 있어서 실내 거주자의 쾌적성

    취출구에서의 기류는 난류 분류가 되고, 주위공기로 유인하여 혼합하고, 유량을 증가해서 넓은 범위로 확산되며, 속도나 온도차는 점점 작게 된다.

    ① 창밑에 온풍 취출구가 있을 때 : 창면에서의 하강 냉기류로 고온의 취출기 류가 소멸되지만, 취출기류와 만나지 않는 정면에서 하강 냉기류가 마루면에 도달하 여, 큰 온도층을 형성한다. 따라서 취출기 류가 창전면을 덮도록 하면 방지할 수 있 다.

    ② 천정에 온풍취출구 있을 때

    ㉠ 수평취출 - 거주역의 중앙부에 정체 유역이 생기고, 마루면과의 사이에 큰 상하 온도차가 생겨, 창면에서의 드래프트를 방지할 수 없다. 이것을 방지하기 위해 날개각도를 조절하여 하향으로 취출되도 록 한다.

    ㉡ 하향취출 - 거주역에서의 유속이 빠른 부분이 생기지만, 온도 분포는 거의 같아지기 쉽다. 그리고 취출기류가 마루면까지 도달하지 않으 면 그 하부가 정체 유역이 되고, 큰 상하 온도차가 생긴다.

    ③ 천정에 온풍취출구가 있고, 창밑에 방열기가 있을 때 : 창문에서의 콜드 드 래프트를 막을 수 있고, 정체유역이 생기지 않는 온도의 분포 로 일정하게 되지만, 중앙부분에서는 기류속도가 빠르면 불쾌 감을 느끼기 쉽다.

    http://cafe.daum.net/sapt
    다음검색
    현재 게시글 추가 기능 열기

    댓글

    댓글 리스트
    • 작성자소원이 | 작성시간 14.08.27 감사^^
    댓글 전체보기
    맨위로

    카페 검색

    카페 검색어 입력폼
