41. 목재 가공용 기계인 전기톱의 안전수칙으로 옳지 않은 것은?
가) 톱이 먹히지 않을 때는 일단 후퇴시켰다가 켠다. 나) 가공재를 송급할 때 톱니의 정면에 실시한다.
다) 다 켜갈 무렵에 더욱 주의하여 가볍게 서서히 켠다. 라) 톱 위에서 15cm 이내의 개소에 손을 내밀지 않는다.
□ 전기톱 사용수칙
- 둥근톱은 흔들림이 발생하지 않도록 확실히 장치할 것
- 반발 예방장치와 톱니의 간격을 12mm 이내로 설치 할 것
- 가공재를 송급할 때 톱니의 정면은 피하고 측면에서 실시할 것
- 다 켜갈 무렵에 특히 주의해야 하며, 가볍게 서서히 켤 것
- 재료를 송급하거나 앞에서 작업할 때는 톱 위에서 15cm 이내의 개소에 손을 내밀지 말 것
- 작은 재료를 켤 때는 적당한 치공구를 사용할 것
- 알맞은 작업복과 안전화, 방진마스크, 보호안경을 착용할 것
- 벨트. 풀리 등 동력전도부의 방호조치를 작업자 임의로 해체하지 말것
* 정답 : 나)
42. 다음 중 금속의 부식을 최소화하기 위해 사용하는 방법으로 가장 부적합한 것은?
가) 가능한 한 이종(異種)금속을 인접 또는 접촉시켜 사용한다.
나) 균질한 것을 선택하고, 사용시 큰 변형을 주지 않도록 한다.
다) 큰 변형을 준 것은 가능한 한 풀림하여 사용한다.
라) 표면을 평활하게 깨끗이 하며 가능한 한 건조상태로 유지한다.
□ 금속부식 최소화 방안
1) 종류가 다른 금속이 전기적으로 접속(接續)된 상태에서 전해질용액에 접촉하면, 부식전지가 형성되어 전위가 낮은 쪽의 금속
이 아노드(anode)로 되어, 부식이 촉진된다.
2) 부식에 영향을 미치는 인자
- pH(수소이온농도) : 산화촉진
- 산화제
- 온도
- 속도
- 피막
- 농도 및 시간
- 불순물
* 정답 : 가)

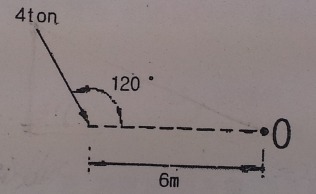

43. 다음 그림과 같은 힘의 0점에 대한 모멘트의 크기는?
가) -24√3t·m 나) -12√3t·m 다) -8√3t·m 라) -4√3t·m
□ 모멘트 값 구하기
1) 모멘트(M) = 작용하중(-P) × 모멘트팔(거리. a)
따라서 상기 문제에서는
- 4ton의 하중이 반대방향으로 작용하므로(-), 각은 120 또는 60도로 계산하면 되고, 이것은 삼각형 공식에서 sin60(√3/2)
을 적용하면
= 4×6×sin60 = (-)4×6× √3/2 = -12√3t·m
* 정답 : 나)
44. 콘크리트 다짐 기계 중 비교적 두께가 얇고 면적이 넓은 도로 포장 등의 다지기에 사용되는 것은?
가) 래머 나) 내부진동기 다) 표면진동기 라) 거푸집진동기
□ 다짐기계의 사용용도
1) 래머 : 자중과 충격에 의해 지반, 말뚝을 밖거나 다지는 것
2) 내부진동기 :
- 콘크리트를 다질 때 사용되는 장치의 총칭. 바이브레이터 또는 내부 진동기라고도 함
- 진동기를 이용하여 콘크리트를 다지는 것을 진동 다짐이라 한다.
3) 표면진동기 : 콘크리트 윗면을 진동에 의해 다지는 기계. 콘크리트 포장 등에 쓰인다.
- 표면 진동기는 두께가 얇은 경우에 효과적이며, 면적이 비교적 넓은 도로포장 등에 사용됨
4) 거푸집진동기 : 거푸집의 외부로부터 진동을 가해 콘크리트를 다지는 거푸집 진동기
* 정답 : 다)
45. 일반 콘크리트의 양생방법 설명으로 옳지 않은 것은?
가) 콘크리트 타설 후 경화가 될 때 까지 양생기간 동안 직사광선에 대한 보호조치를 한다.
나) 보통 포틀랜드 시멘트의 경우 일평균 기온이 10℃ 일 때 습윤양생 기간을 7일을 표준으로 한다.
다) 막양생을 할 경우에는 충분한 양의 막양생제를 적절한 시기에 균일하게 살포하여야 한다.
라) 재령 3일 까지는 해수에 씻기지 않도록 주의한다.
□ 콘크리트 양생방법
1. 습윤양생
1) 보통 포틀랜드 시멘트 : 일 평균기온 10℃ 이상일 때 습윤양생기간을 7일을 표준으로 함
2) 조강 포틀랜드 시멘트 : 일 평균기온 10℃ 이상일 때 습윤양생기간을 4일을 표준으로 함
2. 막양생
1) 피막양생제 살포
2) 타설 후 2시간 경과 후 골고루 살포
3) 포장 콘크리트 등에 사용
3. 조강포틀랜드 시멘트의 경우에는 5일 이상 습윤유지
4. 막양생을 할 경우에는 충분한 양의 막양생제를 적절한 시기에 균일하게 살포함
5. 재령 5일이 될 때까지는 해수에 씻기지 않도록 보호함
6. 거푸집판이 건조될 우려가 있는 경우에는 살수함.
* 정답 : 라)
46. 1시간에 100㎜ 강우가 내릴 때 면적 100m × 100m 주차장의 우수유출량은 얼마인가? (단, 유출계수는 0.9이다)
가) 9㎥/sec 나) 2.5㎥/sec 다) 0.9㎥/sec 라) 0.25㎥/sec
□ 우수유출량 산정
* Q = 1/360 CIA = 1/360×0.9×100×1ha = 0.25㎥/sec
[C: 유출계수, I: 강우강도, A: 유역면적(ha)]
* 정답 : 라)
47. 다음 중 공공공사의 적산 시 효율적이고 건설시장의 동향을 즉각적으로 반영할 수 있으므로 예정가격 작성에 적합한 방식이나
표준화된 공종 분류와 내역체계 아래 오랜 기간 동안 축적된 공사비 자료가 필요한 공사비 산정방식은>
가) 실적공사비에 의한 방식 나) 원가계산에 의한 방식
다) 표준품셈에 의한 방식 라) 거래실계가격(시장단가)에 의한 방식

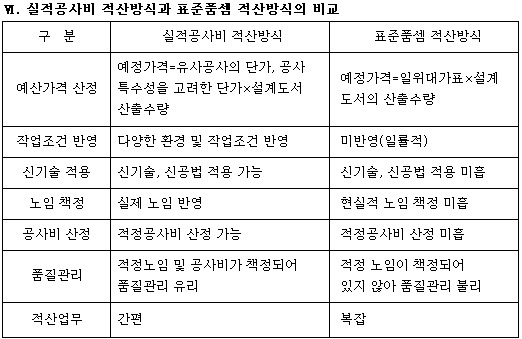

□ 실적공사비 산정방식
1. 신규공사의 예정가격 산정을 위하여 과거에 이미 시행된 유사한 공사의 시공단계에서 피드백(feedback)된 자재, 노임 등의 각
종 공사비에 관한 정보를 기초자료로 활용하는 적산방식
2. 기 수행공사의 data base된 단가를 근거로 입찰자가 현장여건에 적절한 입찰금액을 산정하고, 발주자는 이를 토대로 분석하므
로 요구되는 품질과 성능을 확보할 수 있다.
* 정답 : 가)

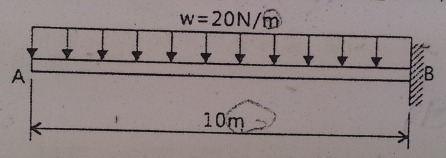

48. 그림과 같은 외팔보에 등분포하중이 작용하고 있다. 보에서 발생하는 최대 굽힙 모멘트의 크기는 몇 N·m인가?
가) 500 나) 1000 다) 1500 라) 2000
□ 외팔보 등분포하중 최대굽힘모멘트
1. Mmax = wL2/2 = 196×100/2 = 1000
* 정답 : 나)

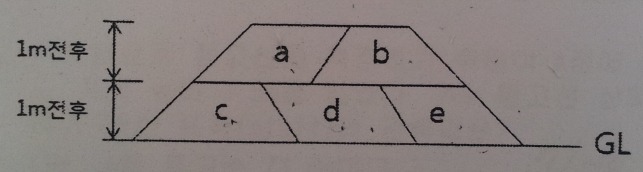

49. 다음 그림과 같이 성토를 실시하려고 할 때 그 순서가 맞는 것은?
가) a→b→c→d→e 나) c→d→e→b→a 다) c→d→e→a→b 라) e→d→b→c→a
□ 성토순서
* 흐트러진 흙을 안정적으로 쌓기 위해서는 흙의 안식가을 충분히 고려하여 흙이 무너져 내림을 방지하기 위하여
안정되게 실시하여야 한다.
* 상기 그림에서 가장 안정적인 시공은 하단부는 c->d->a의 순으로 하고 상단부는 안정적인 각인 b->a의 순으로 함
* 정답 : 나)
50. 기계경비 산정과 관련된 시간당 손료계수를 구성하는 3가지 요소가 아닌 것은?
가) 상각비 계수 나) 관리비계수 다) 정비비계수 라) 경비계수

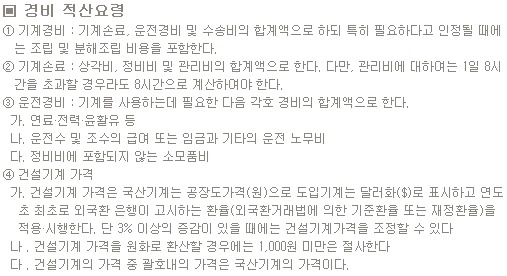

□ 기계경비의 기계손료
* 정답 : 라)
51. 감리원의 권한과 의무에 관한 설명 중 옳지 안은 것은?
가) 감리계약문서에 규정된 업무를 성실히 수행하고 기밀을 유지해야 한다.
나) 감리원은 공사가 설계서대로 시행되고 있지 않다고 판단될 경우 감독청에 시정과 시공중지를 명령할 수 있다.
다) 수급인 등이 시정조치가 이행되지 않을 경우 발주자에게 즉시 보고하여 필요한 조치를 취해야 한다.
라) 감리계약문서에 별도로 명시하지 않는 한 해당 공사의 제반사항에 대하여 감독자로서의 권한과 의무를 갖는다.

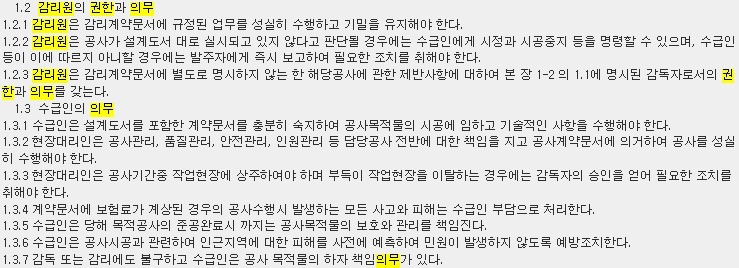

◇ 감리원의 권한과 의무
* 정답 : 나)
52. 조기강도가 작고 장기강도가 큰 시멘트로 체적변화가 적고 균열 발생이 적어 댐공사, 단면이 큰 구조물 공사에 적합한 것은?
가) 보통포틀랜드 시멘트 나) 조강포틀랜드 시멘트 다) 백색포틀랜드 시멘트 라) 중용열포틀랜트시멘트
◇ 콘크리트 종류 및 용도
1) 보통 포틀랜드 시멘트
- 주성분은 실리카, 알루미나, 석회
- 원료인 석회석과 점토를 구득하기 쉽고, 제조공정도 간단하며, 성질이 우수하여 토목, 건축구조물, 콘크리트 2차제품 등에 널
리 사용함
2) 중용열 포틀랜드 시멘트
- 수화열이 적고, 건조수죽이 적음
- 포장용 시멘트로 적합하고, 댐과 같은 매스 콘크리트, 방사선 차폐용 등의 대형단면의 콘크리트용으로 적합
3) 조강 포틀랜드 시멘트
- 경화시간과 수화작용이 빨라 조기강도가 크고 발열량이 많아 한지, 긴급공사에 적당
4) 초조강 포틀랜드 시멘트
- 재령 1일에 보통 포틀랜드 시멘트의 재령 7일 정도에 상당하는 강도를 얻을 수 있음
- 긴급공사, 보수공사 및 그라우팅(grouting)용으로 이용
5) 백색 포틀랜드 시멘트
- 주고 건축물의 미장, 장식용, 채광용, 표식용, 인조대리석 제조용 등에 쓰임
6) 혼합시멘트
(1) 고로시멘트 : 화학물질에 견디는 힘이 강해 하수도공사나 바닷속 공사(댐, 항만, 하천 등)에 쓰임
(2) 플라이애시 시멘트
- 해수 등에 화학적 저항성이 높고 워커빌리티가 좋으며, 수화열이 적어 수축이 적다는 특징
- 주로 댐, 방파제, 하수처리시설, 지하철공사 등에 이용되며, 모르타르용으로도 사용
7) 특수시멘트
(1) 알루미나 시멘트
- 조기강도가 크고, 열분해온도가 높아 내화용으로 적합
- 바닷물이나 화학적 작용에 대한 저항성이 우수
- 긴급을 요하는 공사나 한중공사에 적합
(2) 초속경 시멘트
- 응결시간 짧고, 경화할때 발열이 큼
- 긴급공사, 보수공사 및 콘크리트 2차제품, 뿜어붙이기 공법, 그라우팅 등에 사용
-> 이때 포틀랜드 시멘트와 혼합해서 사용하면 안됨
* 정답 : 라)
53. 옥외조명에 사용되는 광원으로서 상대적으로 연색성이 높지만 에너지 효율성이 낮고 램프수명이 짧은 것은?
가) 고압나트륨등 나) 백열등 다) 수은등 라) 메탈할라이드등
◇ 옥외조명의 특성
1) 백열등
○ 효율이 낮고 수명도 짧지만, 광색, 연색성이 우수하고, 특별한 점등장치가 불필요하고 저렴함
○ 또한 각종 와트, 발브형태, 소형화도 할 수 있으며, 상점 등의 옥외조명을 비롯하여 매우 용도가 넓음
2) 메탈할라이드등
○ 고압수은등램프보다 효율, 연색성이 우수하고, 옥외조명 및 옥내 고천장조명에 적당
○ 고연색의 램프는 상점, 체육관, 공장 등에 사용
3) 고압나트륨등
○ 일반형은 근백색광원으로 가장 효율이 높고, 색온도가 낮고 연색성도 좋지 않으나, 경제적이므로 도로, 광장 등 옥외조명에
사용
4) 수은등
○ 고휘도이며 배광제어가 용이함
○ 1등당 광속이 크고 수명이 길어서 높은 천장, 투광조명 및 도로조명 등에 많이 사용됨
* 정답 : 나)
54. 목재의 수축 및 팽윤과 관련되어서 발생하는 현상이 아닌 것은?
가) 할열 나) 비틀림 다) 응력완화 라) 건조응력
◇ 목재의 수축과 팽윤
1) 목재의 건조과정에서 발생하는 결함은 크게 조직의 파괴, 틀어짐, 변색, 함수율 불균일 등이 있다.
2) 목재의 수축은 조직의 파괴나 틀어짐에 가장 큰 영향을 미침
3) 수축에 기인한 결함
(1) 조직파괴 : 표면할렬, 횡단면 할렬과 갈라짐, 찌그럼짐, 내부할렬, 수심갈라짐
(2) 틀어짐
* 할렬 : 조직파괴현상
* 정답 : 다)
55. 다음에 열거한 것 중 체적과 면적을 구조물의 수량에서 공재할 수 있는 것은?
|
㉠ 볼트의 구멍 ㉡ 이음줄눈의 간격 ㉢ 철근 콘크리트 중의 철근 ㉣ 콘크리트 중에 매설한 Φ300의 철골재 파이트 |
가) ㉠ 나) ㉡ 다) ㉢ 라) ㉣
◇ 표준품셍상 구조물 수량에서 공제하지 않는 항목
1) 볼트구멍, 모따기 또는 물구멍
2) 이음줄눈 간격
3) 포장공장 1개소당 0.1㎡ 이하의 구조물 자리
4) 리벳구멍
5) 철근콘크리트의 철근체적
* 정답 : 라)
56. 콘크리트 타설 후 재료분리현상에 대한 설명으로 틀린 것은?
가) 풍화된 시멘트를 사용하면 재료분리현상이 심해진다. 나) AE제를 사용하는 억제할 수 있다.
다) 단위수량이 너무 많은 경우 발생한다. 라) 물시멘트비를 늘리면 억제할 수 있다.
◇ 콘크리트 타설 후 재료분리현상 원인 및 방지대책
1. 원인
1) 최소 단위시멘트량 부족
2) 굵은 골재 최대치수가 40㎜ 초과 및 입형불량
3) 슬럼프가 높을 경우
4) 골재의 비중차
5) 비빔시간의 지연
6) 단위수량이 클 때
7) 불/시멘트비가 크고 점성이 떨어질 때
8) 블리딩(bleeding)현상
2. 방지대책
1) 단위시멘트량이 너무 적지 않게 배합설계
2) 굵은골재의 최대치수는 피복두께 및 철근간격을 고려하여 선정
3) 적정 혼화재 사용 및 슬럼프 낮추어 재료분리 방지
4) 적정 입도 및 입형의 골재 선정
5) AE제나 포졸란 사용
6) 수밀성 재료의 거푸집 사용
7) 물/시멘트비 65% 이하
8) 직타를 피하고 타설높이 최소화
9) 다짐철저 및 필요시 재진동 다짐
* 정답 : 라)
57. 조경공사표준시방서의 돌쌓기 중 찰쌓기에 대한 설명으로 옳지 않은 것은?
가) 시공에 앞서 물에 부착된 이물질을 제거해야 한다.
나) 뒷고임 돌로 고정하고 콘크리트로 채워가면서 쌓되, 맞물림 부위는 견치돌의 경우 10㎜ 이하, 막 깬 돌쌓기에서는 25㎜ 이하
를 표준으로 한다.
다) 전면 기울기는 높이가 1.5m까지 1:0.25, 3m까지 1:0.3을 기준으로 한다.
라) 줄쌓기를 원칙으로 하여 1일 쌓기 높이는 1.0m 미만을 기준으로 한다.
◇ 찰쌓기
1) 쌓아올릴 때 콘크리트로 뒤채움하고 줄눈에 모르타르 사용
2) 전면 기울기를 1:0.2 이상을 표준으로 하여 1일 쌓기 높이는 1~1.2 정도
3) 뒷면의 배수를 위해 2㎡ 마다 지름 약 3~6㎝의 배수구 설치
4) 찰쌓기는 골쌓기를 원칙으로 하고 밑돌은 큰돌을 사용

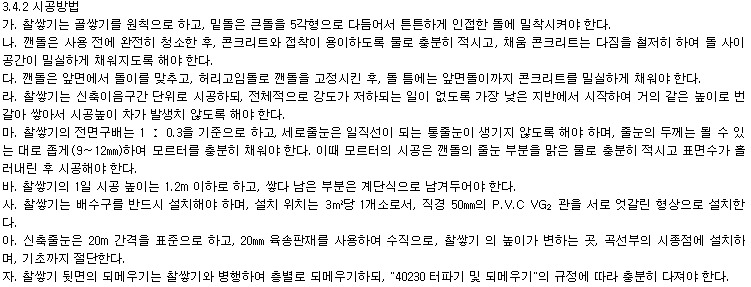

[찰쌓기 시공법]
* 정답 : 라)
58. 다음 수목 중 굴취시 흉고직경(B) 기준에 의하여 품셈을 산정하는 수종은?
가) 계수나무 나) 모과나무 다) 대추나무 라) 선향나무
◇ 수목의 품셈산정 기준
1) 흉고직경에 의한 품 적용 : 계수나무, 은행나무, 가중나무, 메타세쿼이아. 은단풍, 자작나무, 플라타너스, 벽오동, 왕벚나무 등
* 정답 : 가)
59. 클로소이드 곡선(Clothoid curve)에 대한 설명으로 옳지 않은 것은?
가) 고속도로에 널리 이용된다. 나) 곡률이 곡선의 길이에 비례한다.
다) 완화곡선의 일종이다. 라) 클로소이드 요소는 모두 단위를 갖지 않는다.
◇ 클로소이드 곡선
1) 곡선길이에 비례하여 곡률이 증대(곡률 반경이 감소)하는 성질을 가진 곡선의 일종.
2) 고속도로의 완화곡선의 선형으로서 이용
3) 곡선 길이를 L, 곡률 반경을 R라 할 때 RL＝A2(일정)의 관계가 있다. A(파라미터)가 커지면 곡선 길이 L에 대해 곡선의
휨은 완만해진다. 나선 곡선의 일종이며, 직선과 원 사이의 완화 곡선만이 아니라 선형 설계의 요소로도 사용된다
4) 단위를 갖는다.
* 정답 : 라)
60. 직접법으로 등고선을 측정하기 위하여 A점에 레발을 세우고 기계 높이 1.5m를 얻었다. 70m 등고선 상의 P점을 구하기 위한
표척(staff)의 관측값은? (단, A점 표고는 71.6m이다.)
가) 1.0m 나) 2.3m 다) 3.1m 라) 3.8m
□ 표척의 관측값 측정
* 표척시준고(height of sight-line)
-> (71,6+1.5) - 70 = 3.1m
* 정답 : 다)
