광학적 렌즈 보정 필터-Lens Correction Filter
카메라 렌즈에 의한 왜곡현상을 수정하는 필터입니다.
배럴(Barrel)이나 핀쿠션(Pincushion) 디스토션에 의한 렌즈 왜곡현상이나 비네팅(Vignetting), 색수차(Chromatic Aberration)와 같은
일반적인 렌즈결함을 수정하며 이미지를 회전시키거나 카메라의 수직 또는 수평 기울기로 인해 발생하는 이미지 원근을 수정할 수 있습니다.
메뉴, 필터(Filter)-디스토트(Distort)-렌즈 교정(Lens Correction)를 선택합니다.

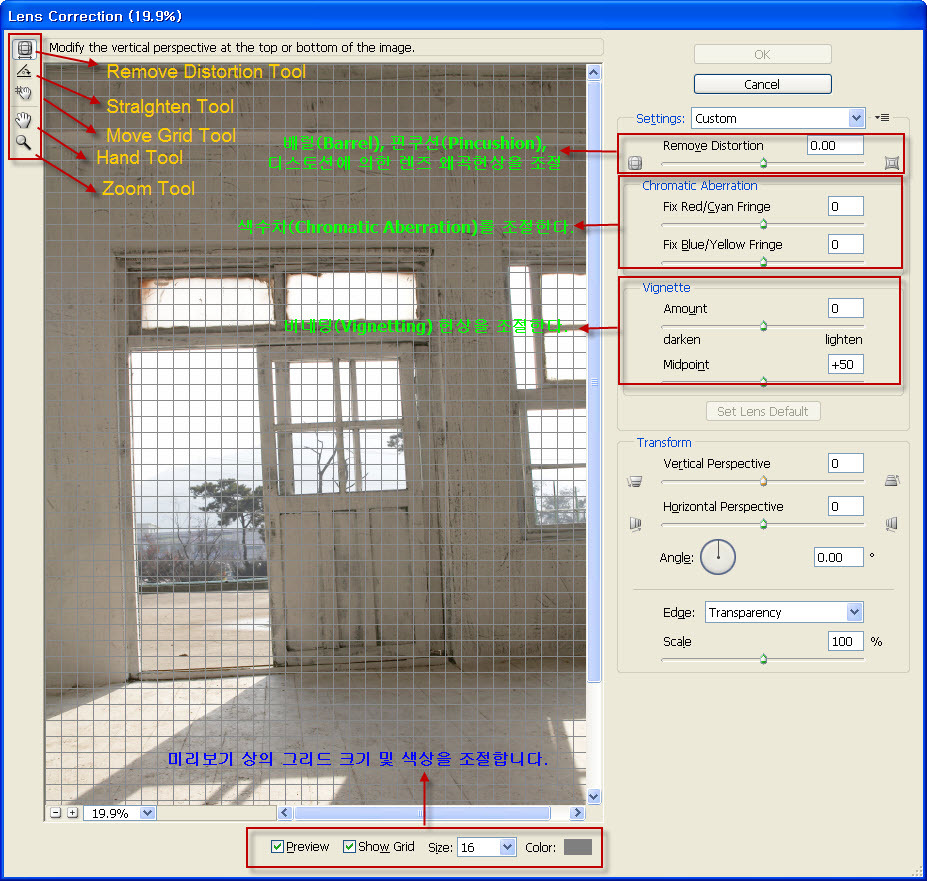

Lens Correction 대화상자가 나타납니다.
좌측에는 렌즈교정에 필요한 도구상자가 있고 우측에는 도구상자의 각 툴을 보다 세밀하게 조정하는 옵션들이 나열되어 있습니다.
도구상자의 툴을 선택해서 바로 조절할 수 있지만 정확한 옵션사용을 위해서 오른쪽 각 옵션항목을 이용하는 것이 좋습니다.
Remove Distortion은 배럴 디스토션(Barrel Distortion)이나 핀쿠션 디스토션(Pincushion Distortion)을 조절합니다.
배럴 디스토션은 피사체에 렌즈를 가까이 접근할 경우 중앙부분이 볼록하게 되어 주변부분이 바깥쪽으로 휘어져 보이는 현상을 말합니다. 주로 광각렌즈나 어안렌즈를 사용할 경우에 많이 일어나죠. 핀쿠션 디스토션은 이와는 반대로 중앙부분이 오목하게 나타나 주변부분이 안쪽으로 휘어져 보이는 현상을 말합니다. 슬라이드를 좌측으로 이동하면 배럴 디스토션 현상이 점점 강하게 나타납니다. 즉 중앙부분이 볼록하게 되죠. 반대로 우측으로 이동하면 핀쿠션 디스토션 현상이 나타납니다.
물론 의도적으로 이러한 렌즈 왜곡현상을 이용하는 경우도 있으므로 특수렌즈를 이용할 필요없이 CS2버전에서는 손쉽게 왜곡현상을 만들 수 있습니다.
Chromatic Aberration은 색수차를 조절하는 옵션입니다. 색수차(Chromatic Aberration)란 사전적인 의미로 빛의 파장으로 인해 초점을 잇는 위치가 어긋나게 되어 상의 언저리에 색이 번져나와 이미지의 선예도를 해치는 렌즈의 결점 현상이라고 말합니다. 말이 어렵죠? ^^;
알기쉽게 설명드리면 주로 배경이 아주 밝은 역광 이미지를 촬영하거나 명암이 뚜렷한 이미지의 경계부분에 보라색이나 파랑색으로 띠처럼 나타나는 것을 말합니다. 단일렌즈는 이런 현상이 대부분 나타나므로 광학기계에 사용할 경우에는 보통 여러 개의 단일렌즈를 결합하여 각 용도에 따라 색수차를 지웁니다. 그러나 렌즈의 특성상 완전히 제거할 수는 없습니다.
CS2 이전버전에서는 이러한 색수차를 제거하기위해 색상보정(Adjustments)의 색상/채도(Hue/Saturation)명령이나 색상대체(Replace Color)명령을 이용하는데 이번 CS2버전에서는 이 필터를 이용해서 간단히 제거할 수 있습니다.
Fix Red/Cyan Fringe 슬라이드는 빨강색(Red)이나 사이안(Cyan) 색상의 색수차를 제거할 때 사용하고 Fix Blue/Yellou Fringe는 파랑색(Blue)이나 노랑색(Yellow)의 색수차를 제거할 때 사용합니다.
비네팅(Vignetting)은 이미지의 가장자리 특히 모퉁이가 이미지 가운데보다 어둡게 나타나는 렌즈 결함을 말합니다. 사진의 가장자리가 둥그렇게 어둡게 나타나는 현상이죠. 보통 렌즈 앞부분에 후드를 장착할 경우 렌즈 외곽부분을 가려서 나타나는 경우가 가장 많고 렌즈 자체에서 발생하는 경우도 있습니다.
Amount는 슬라이드를 좌측으로 이동하면 주변부가 어두워지고 오른쪽으로 이동하면 반대로 밝아집니다. 아래 Midpoint로 Amount값이 적용되는 영역을 조정합니다. 좌측으로 이동하면 넓은 영역에 적용되고 우측으로 이동하면 좁은 영역, 테두리 주변부만 적용됩니다.
트랜스폼(Transform)은 이미지를 회전시키거나 카메라의 수평, 수직 기울기로 인해 발생하는 원근감을 교정합니다. Vertical Perspective는 수직 기울기를 조정하는 것으로 슬라이드를 좌측으로 이동하면 위쪽 이미지가 넓어지고 우측으로 이동하면 아래쪽 이미지가 넓어집니다.
Horizontal Perspective는 수평 기울기를 조정합니다. 슬라이드를 좌측으로 이동하면 우측영역이 좁아지고 우측으로 이동하면 좌측영역이 좁아져 깊이감이 더해지죠.
Scale은 이미지 크기를 조절합니다. Edge는 슬라이드를 좌측으로 이동, 이미지 크기가 적어질 경우의 나머지 영역을 어떻게 대체할 것인 지를 정하는 옵션입니다. Edge Extension를 선택하면 이미지 테두리 색상이 늘어나 채워지고 Transparency는 투명하게 만들어주고 Backgorund Color는 도구상자(Tool Box)에 지정된 백그라운드 컬러 색상으로 채워줍니다.
