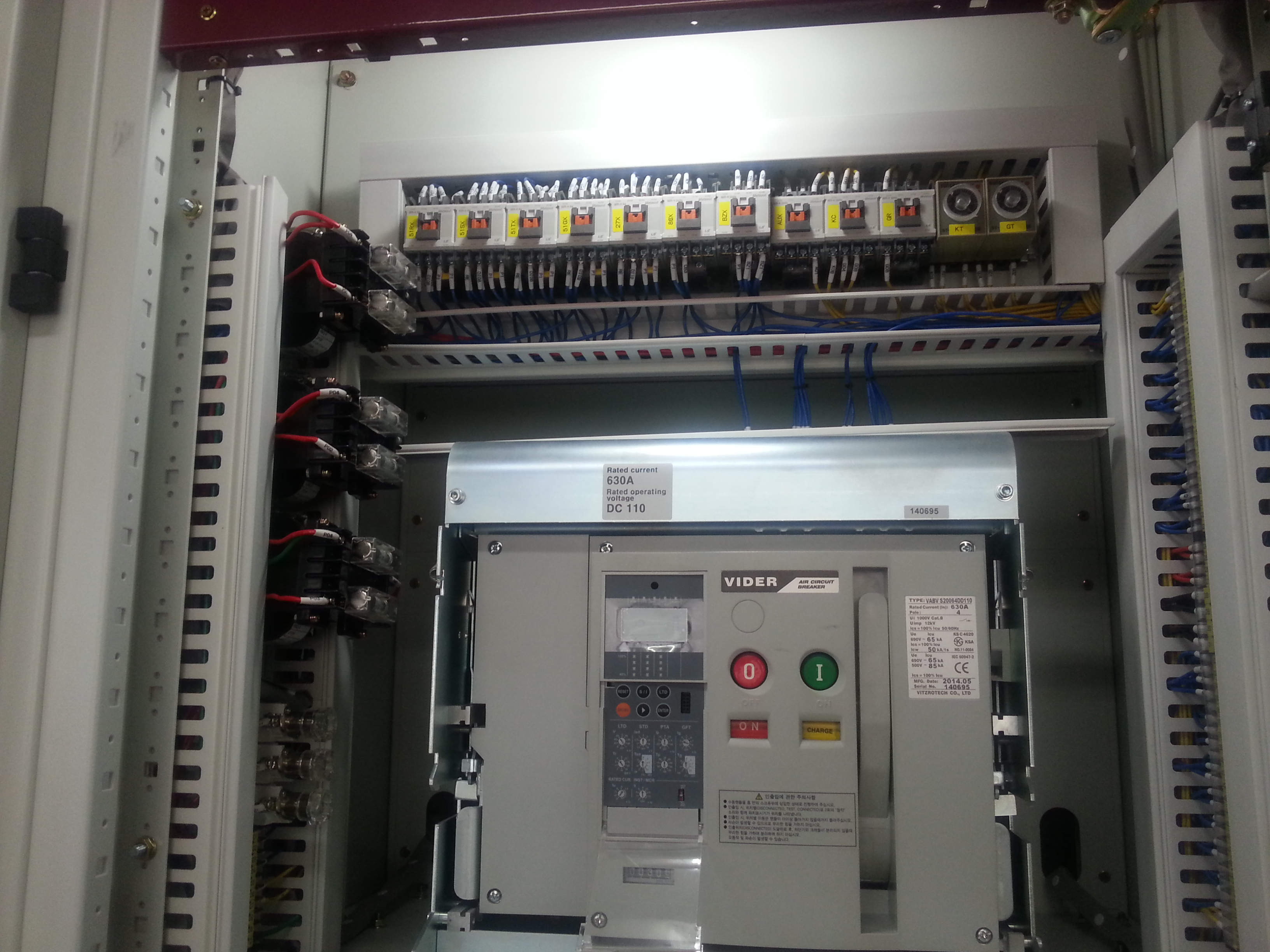

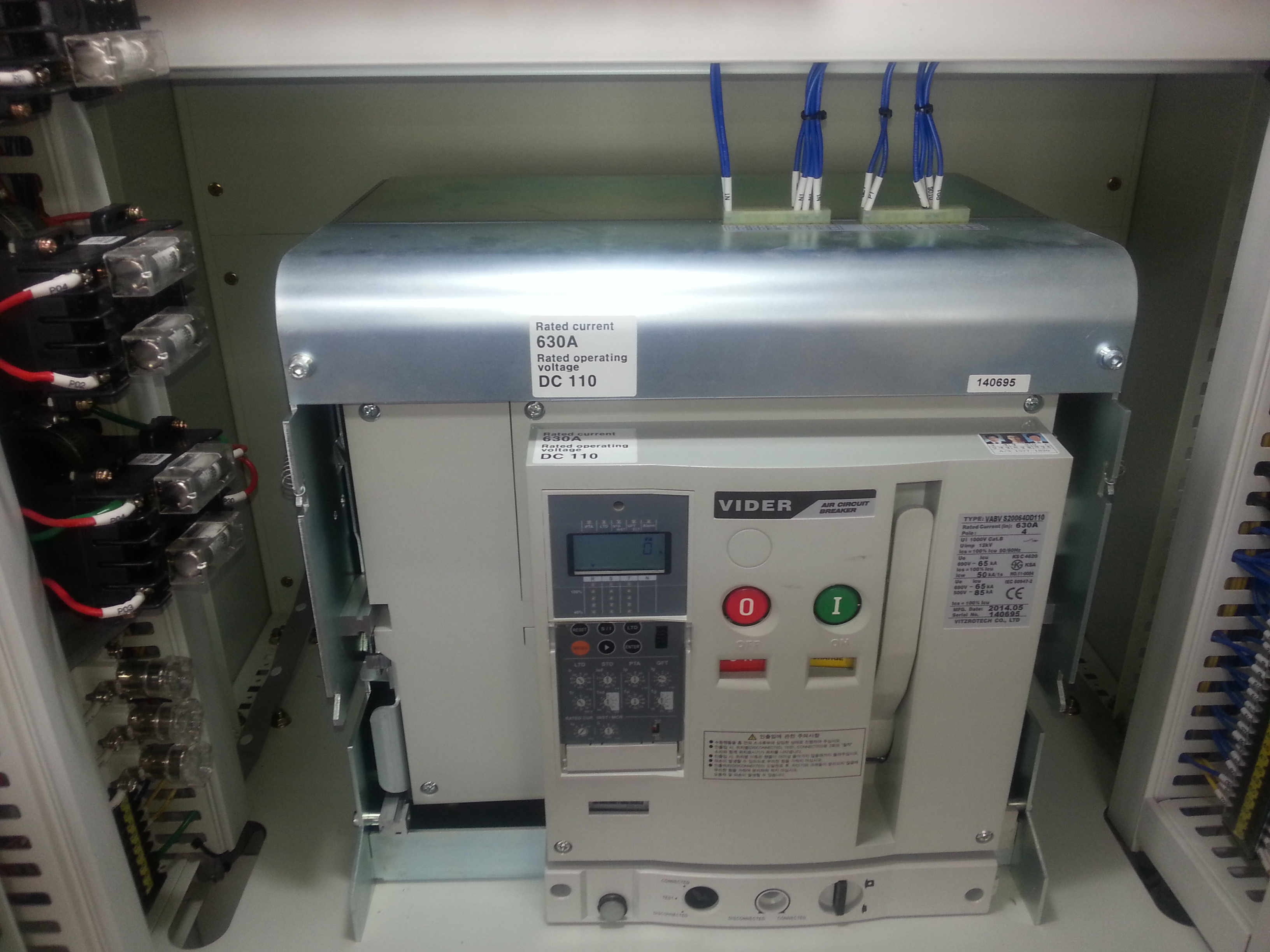

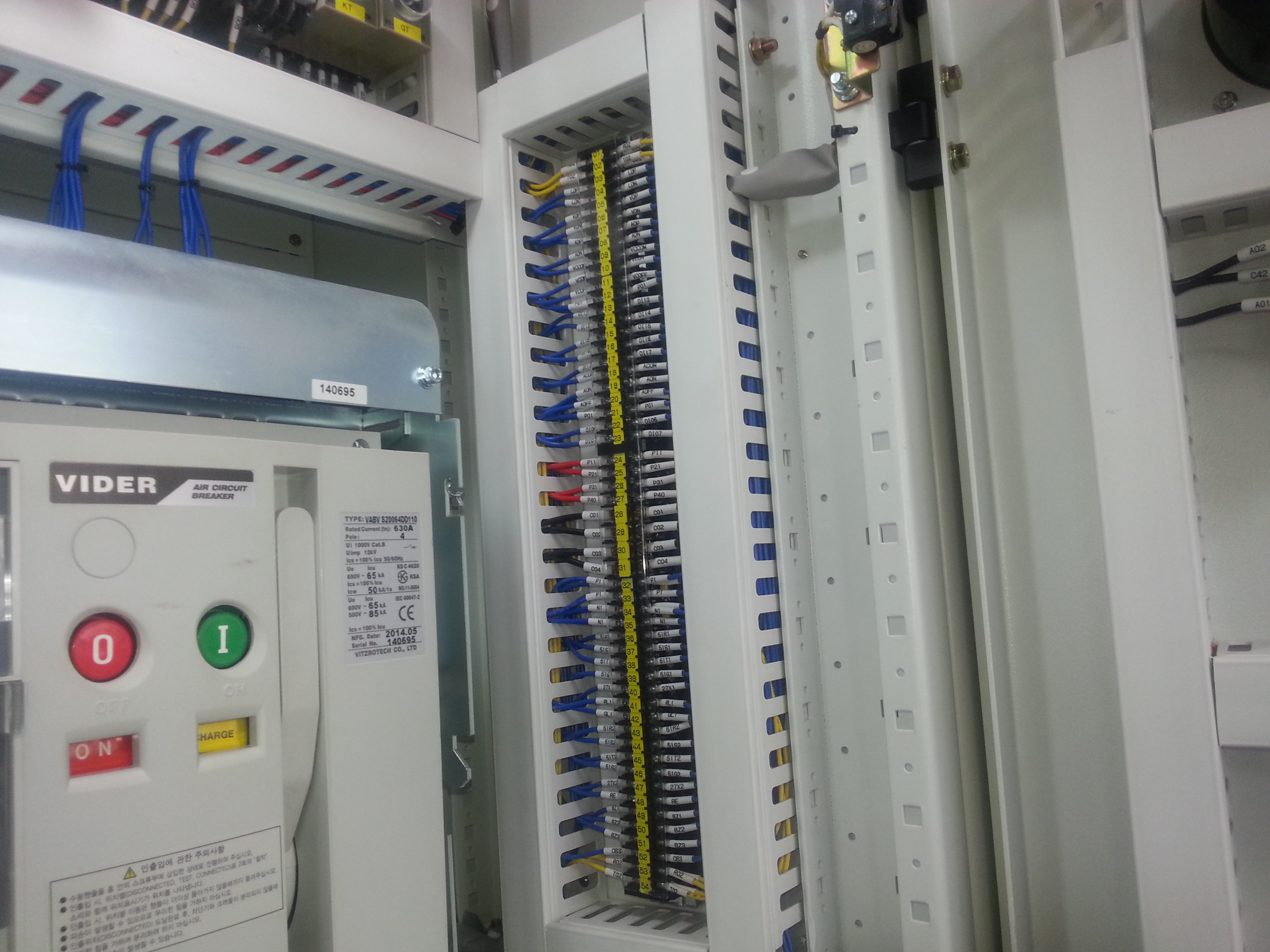

ACB (보조회로도 해석)

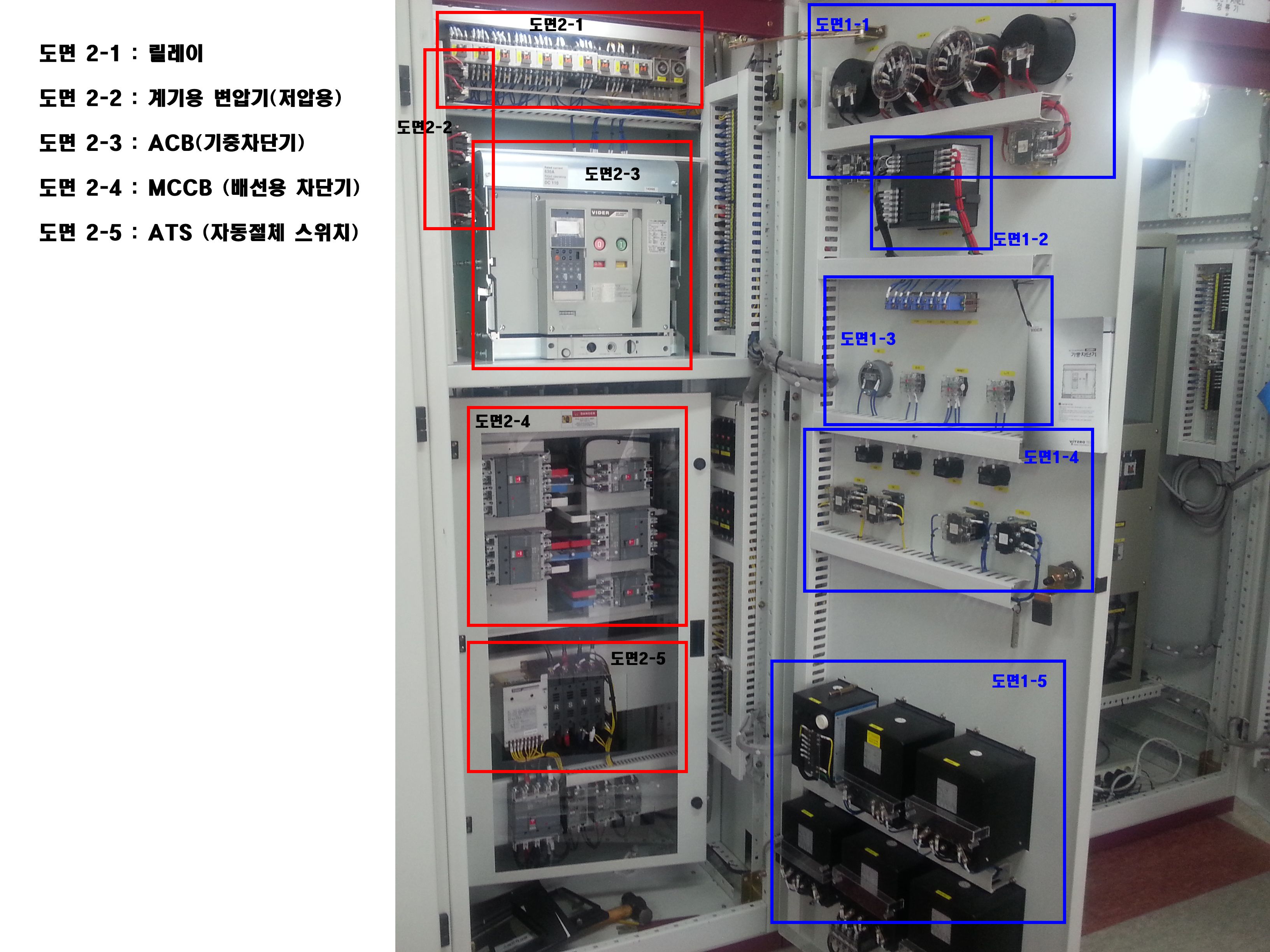

1. 도면의 이해할수 있다.

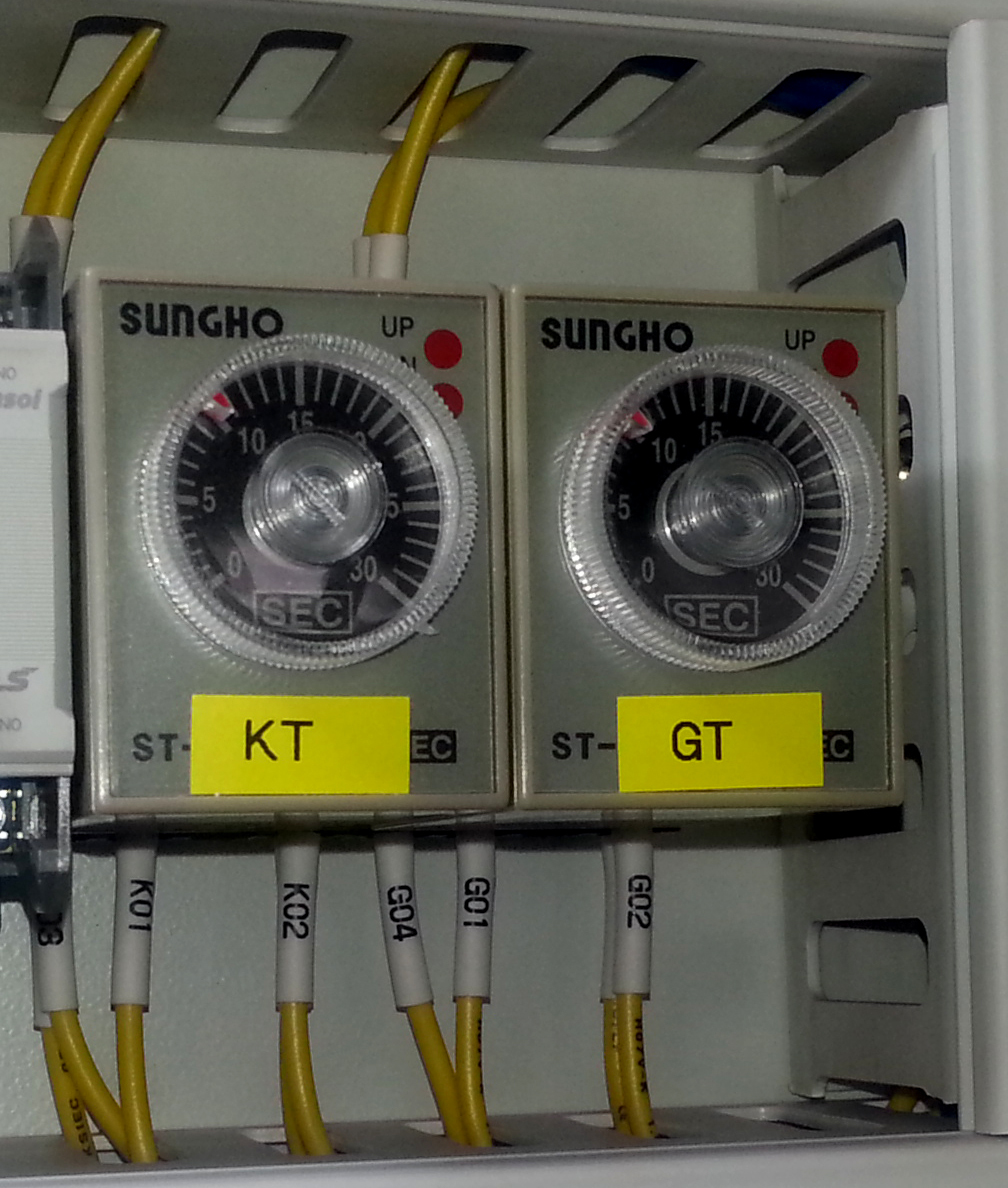

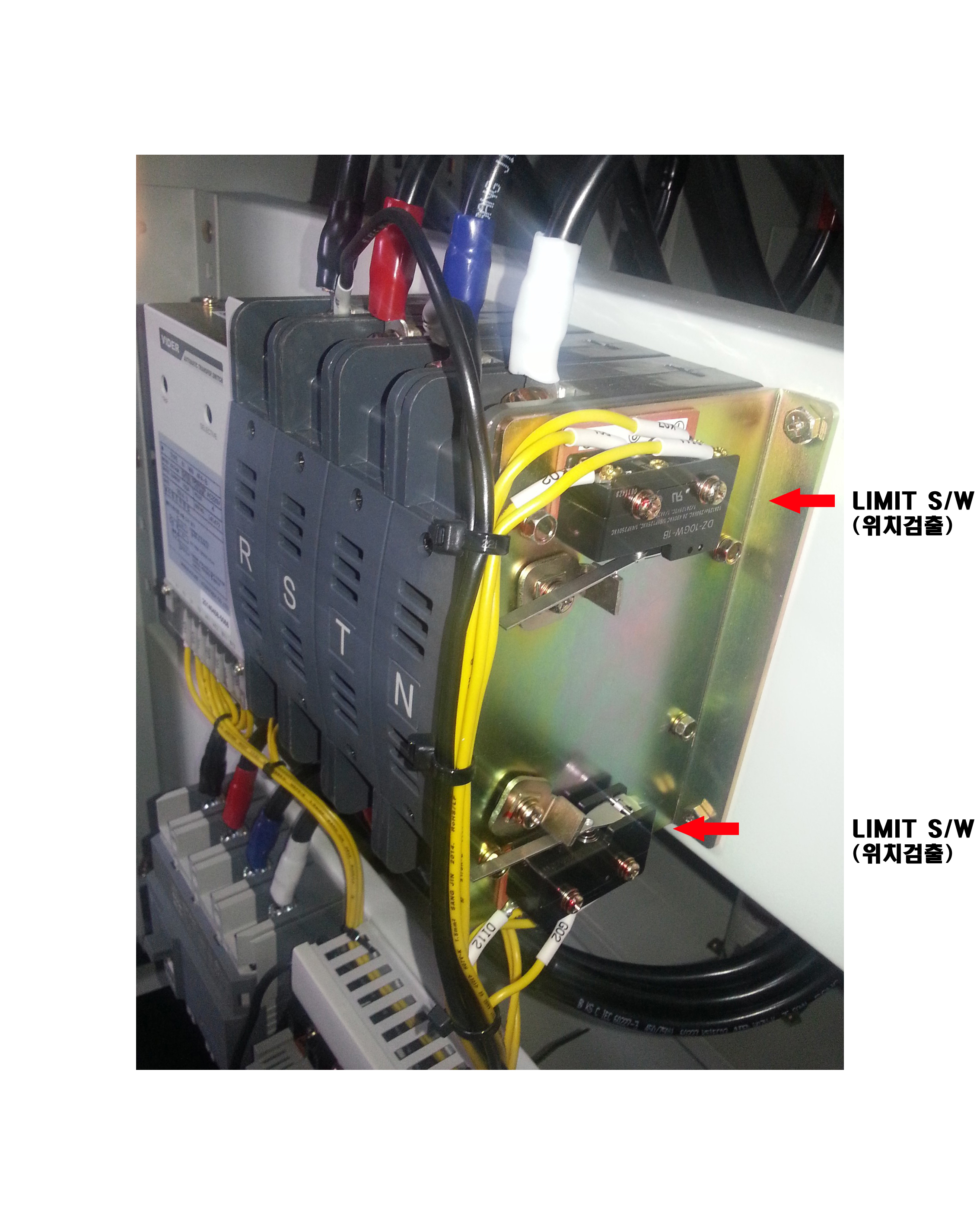

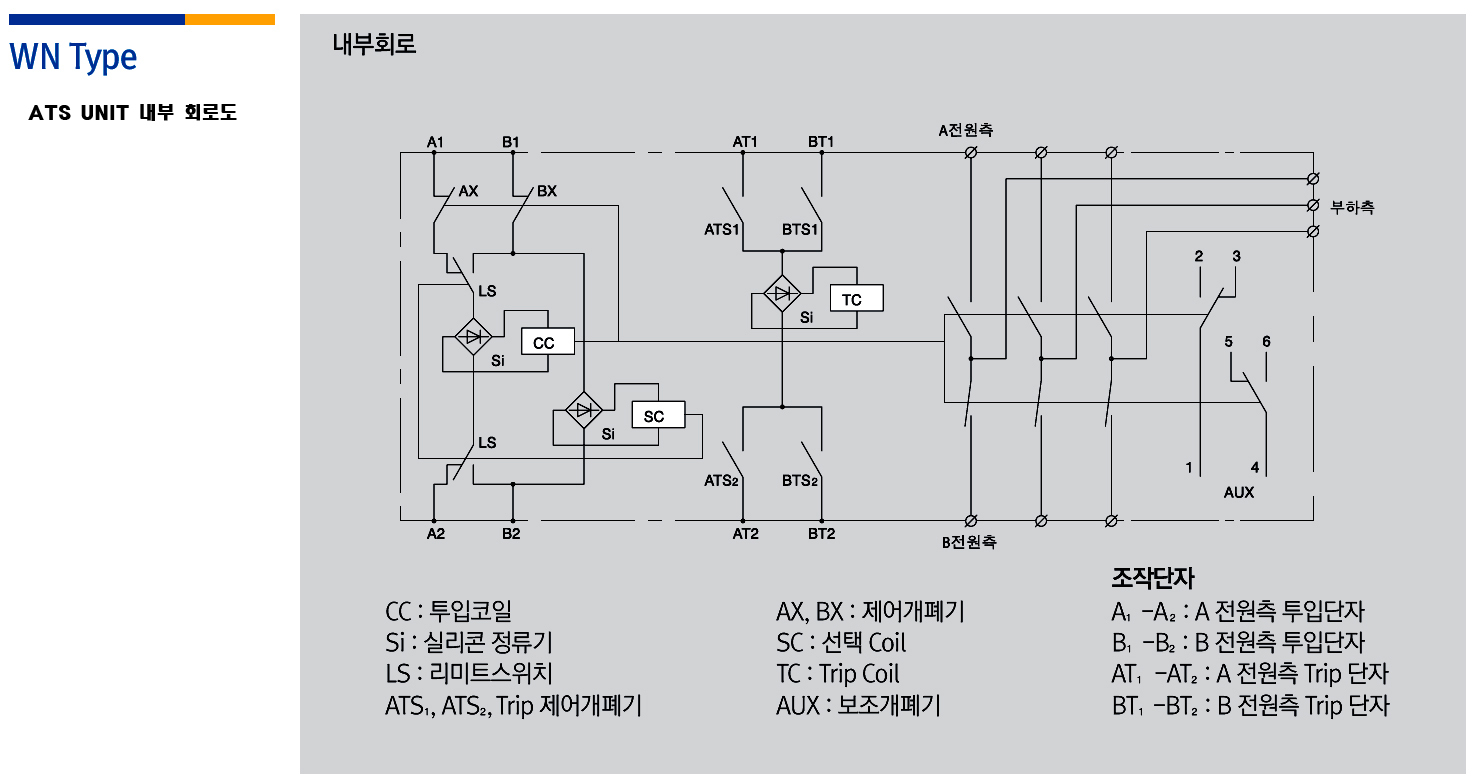

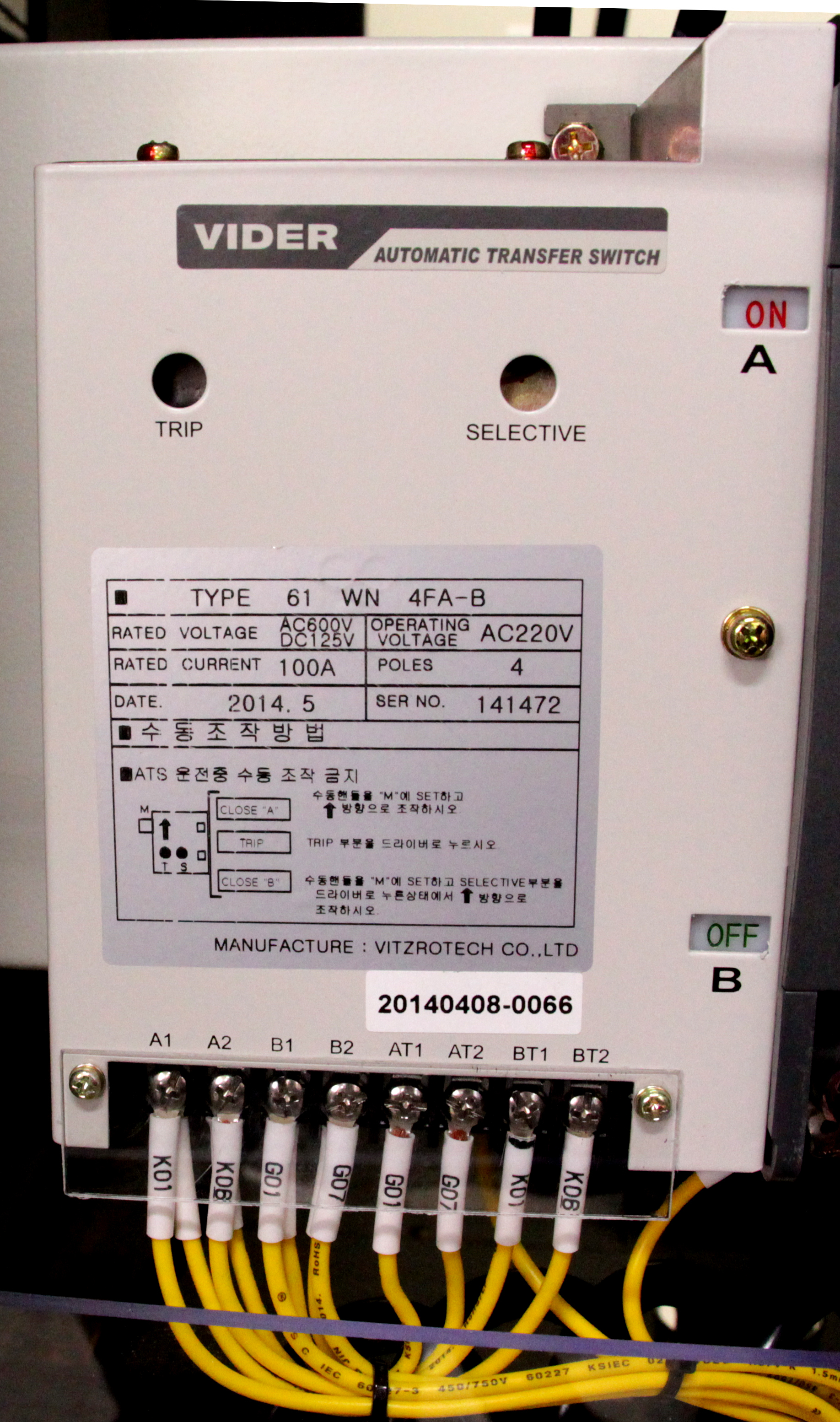

1) 도면에서 흑색 심벌의 의미를 말해보고, 심벌 상하에 기재된 기호나 번호의 의미를 말해보자
(실제 제품을 의미하며 기재된 기호나 번호는 그 제품에 표시된 기호나 번호를 의미한다.)
2) 청색의 의미를 말해보고, 청색선에 기재된 기호나 번호의 의미를 말해보자

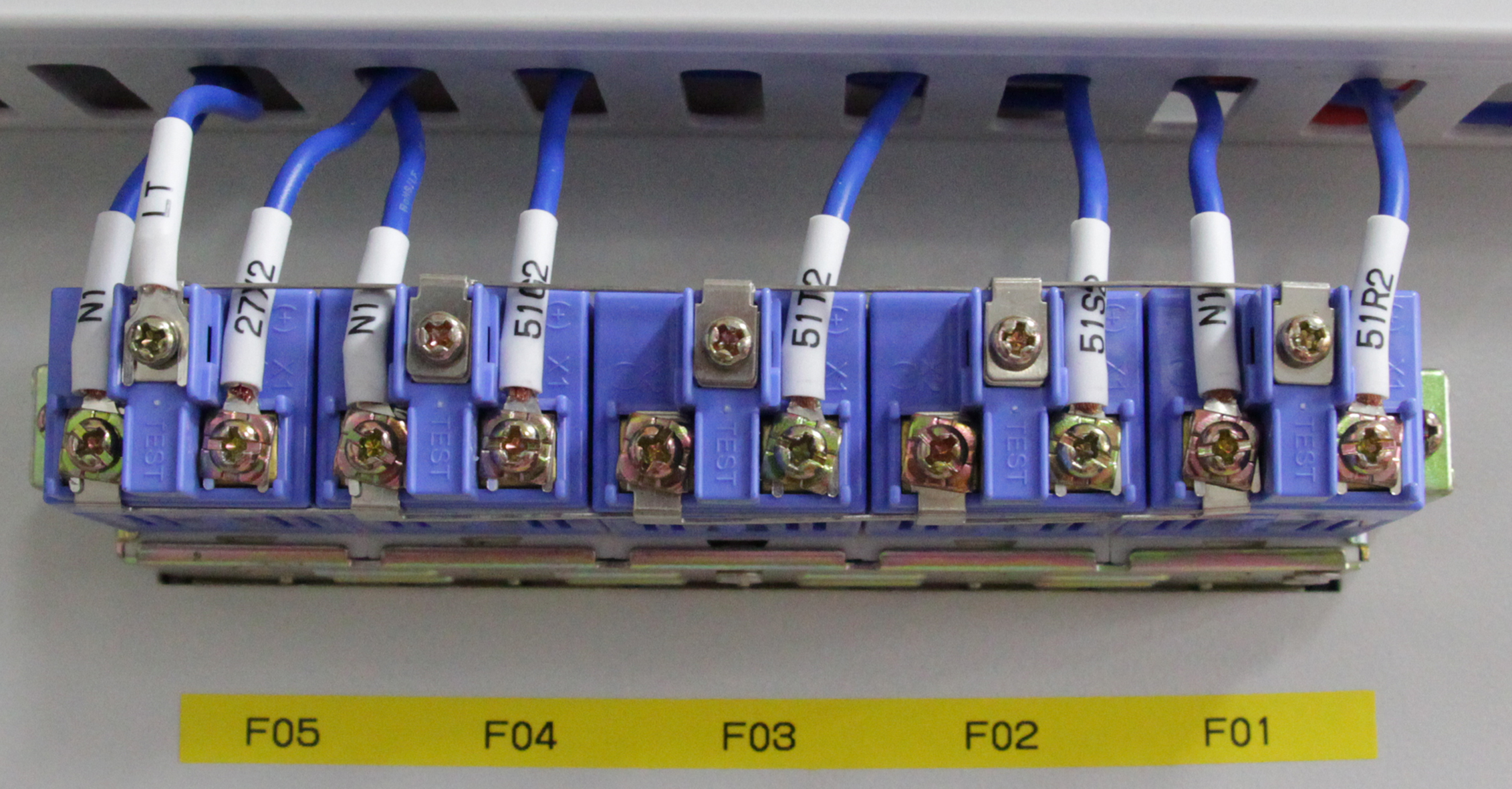

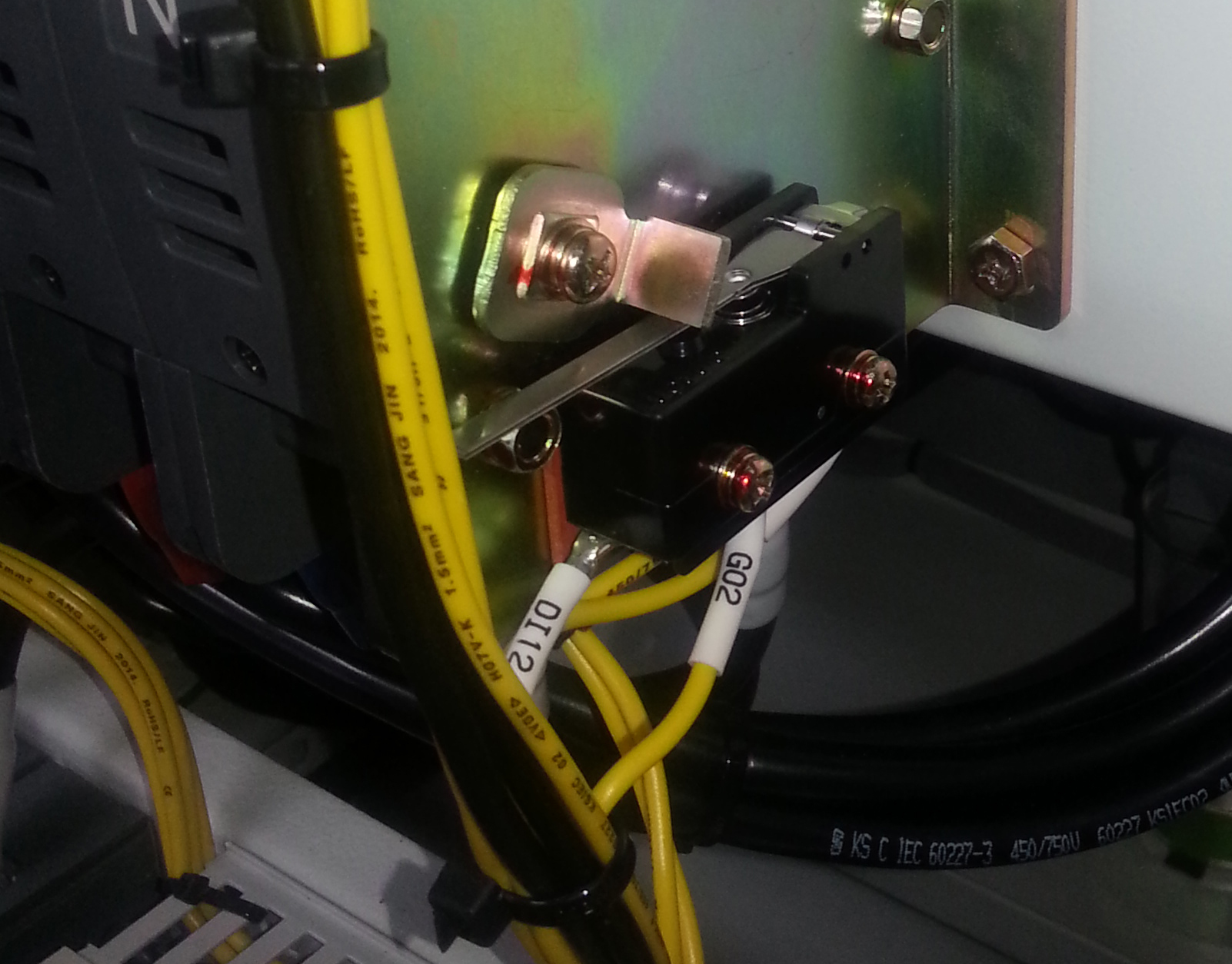

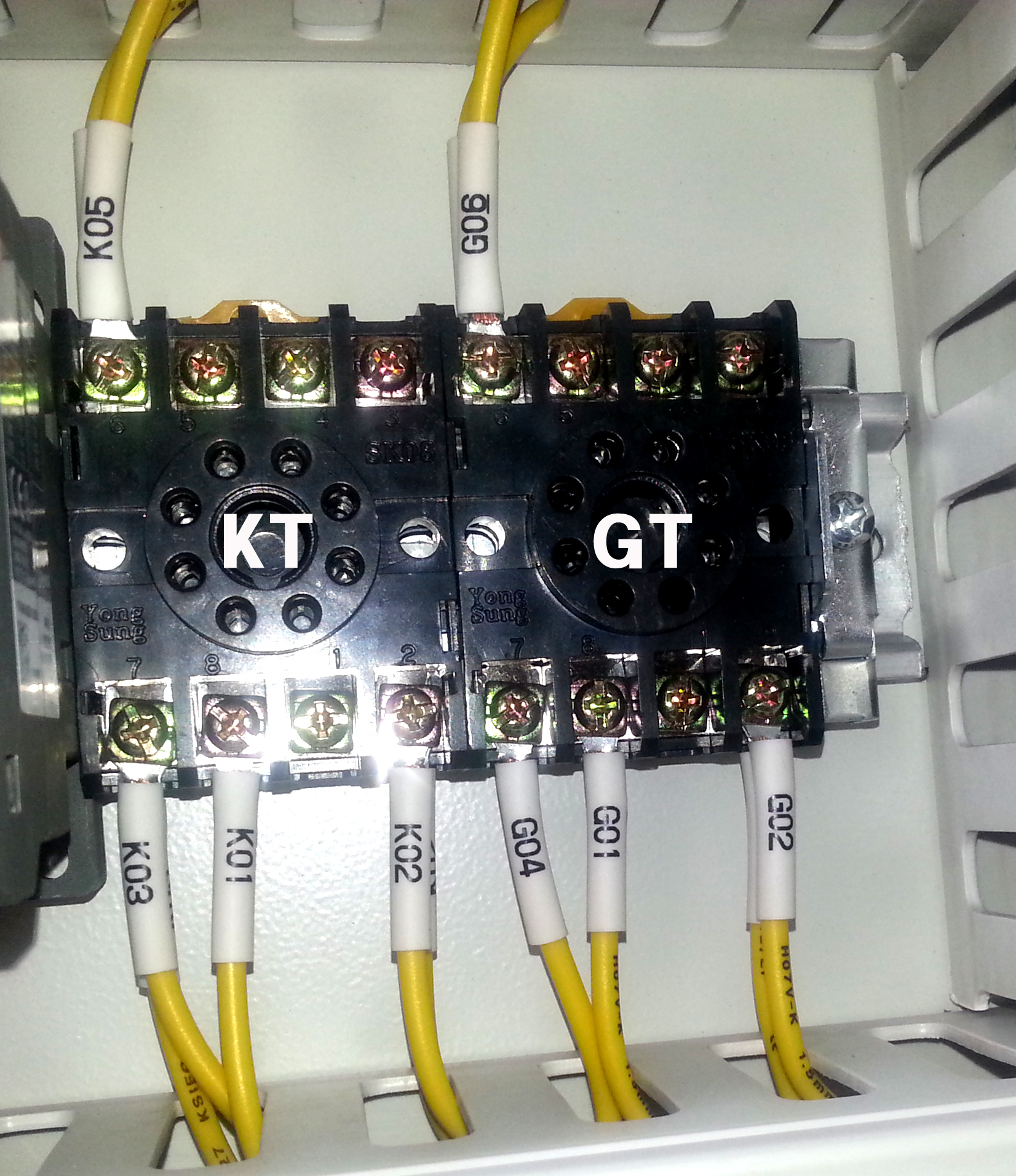

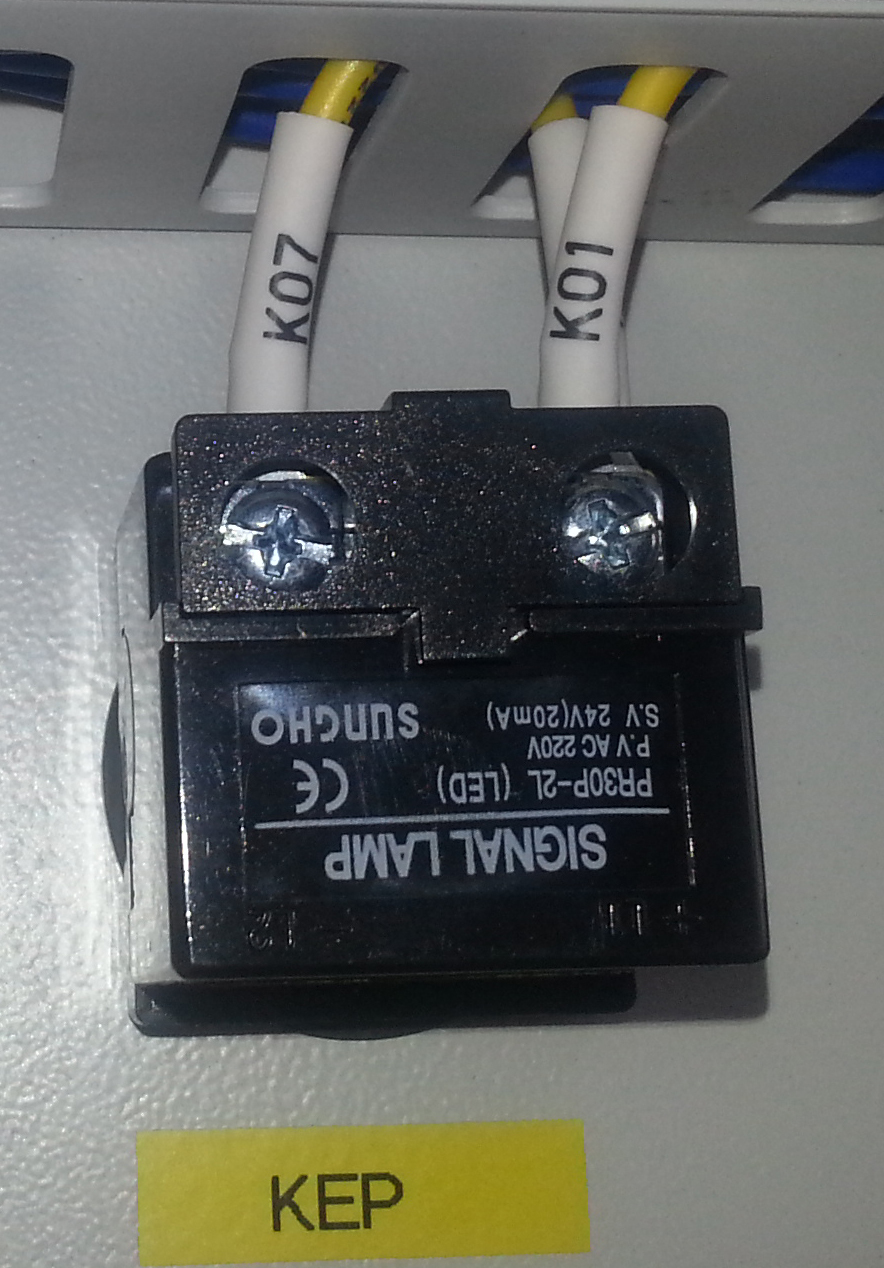

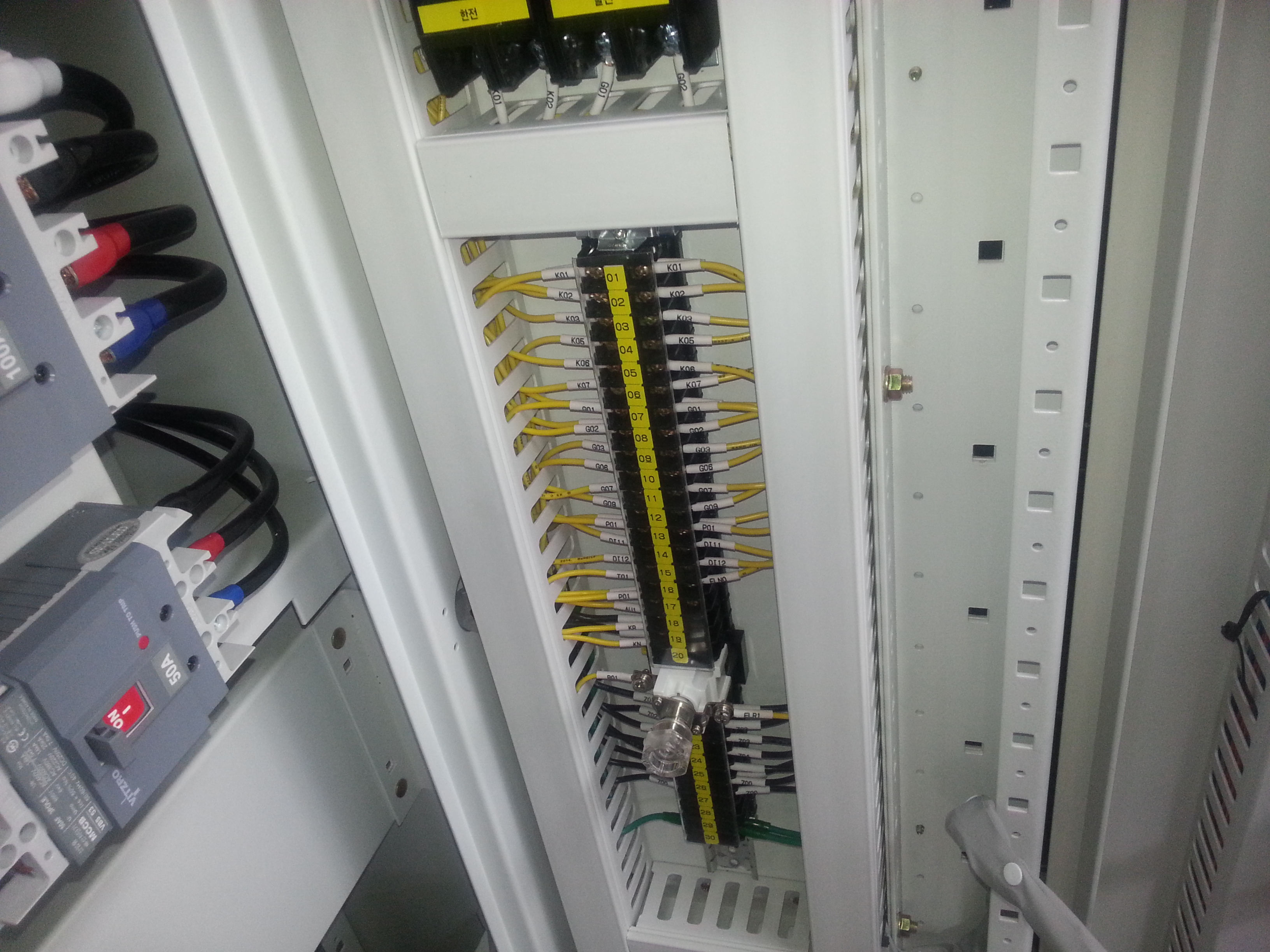

(실제 제품을 연결하는 작업선을 의미하며, 기재된 기호나 번호는 작업선에 표시된 작업번호 또는 선 번호를 의미)
2. 동작상태를 이해 할 수 있다.

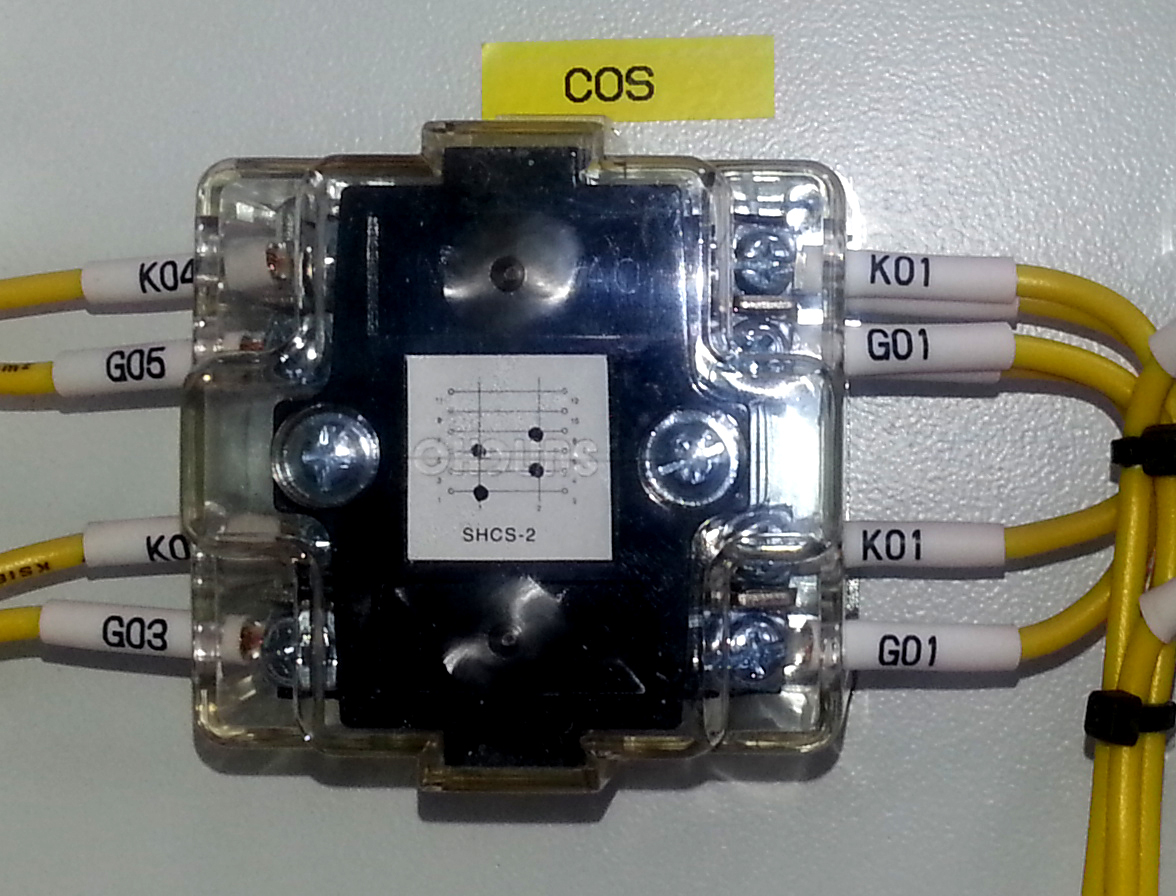

1) 수동, 자동동작이해

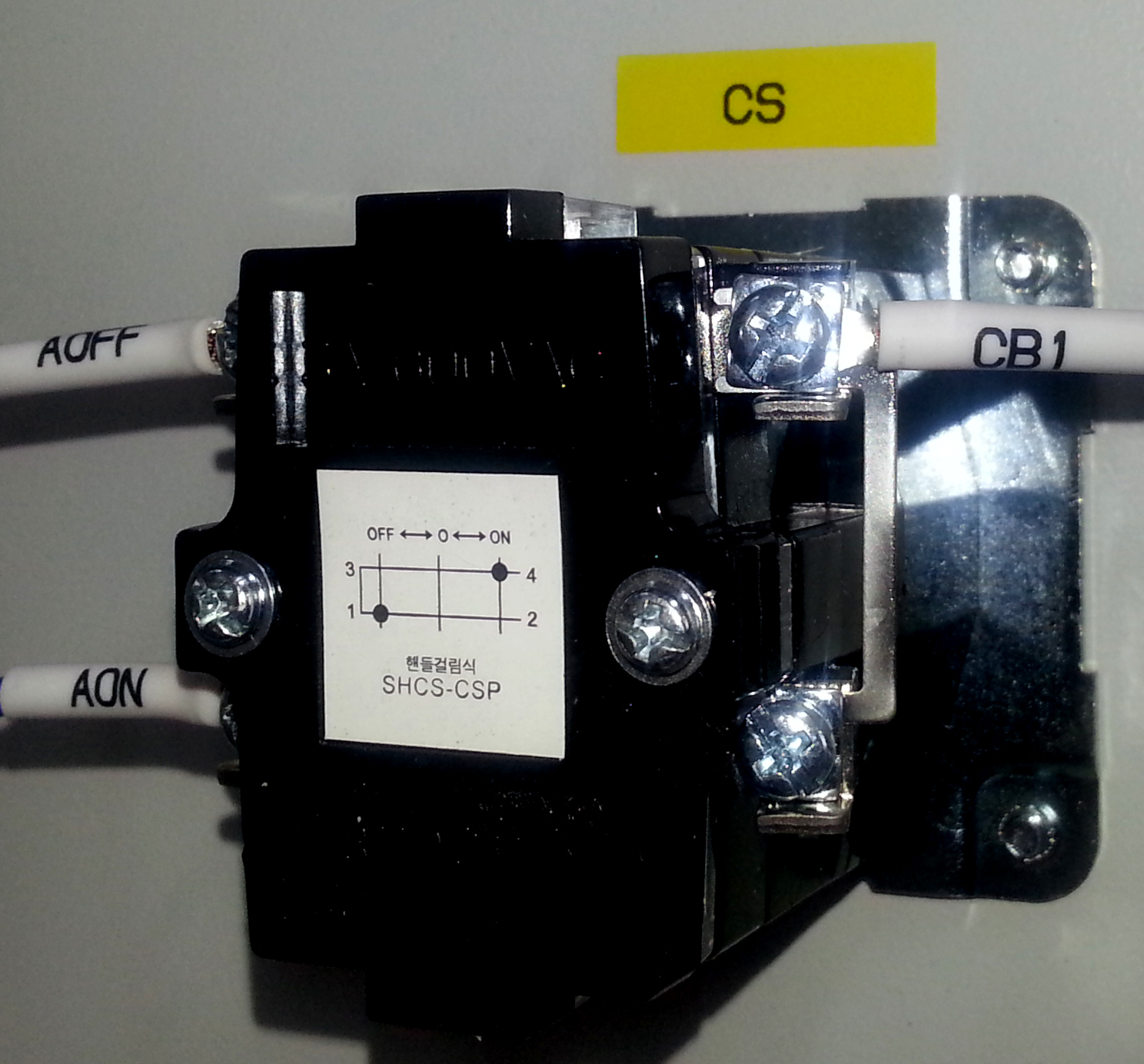

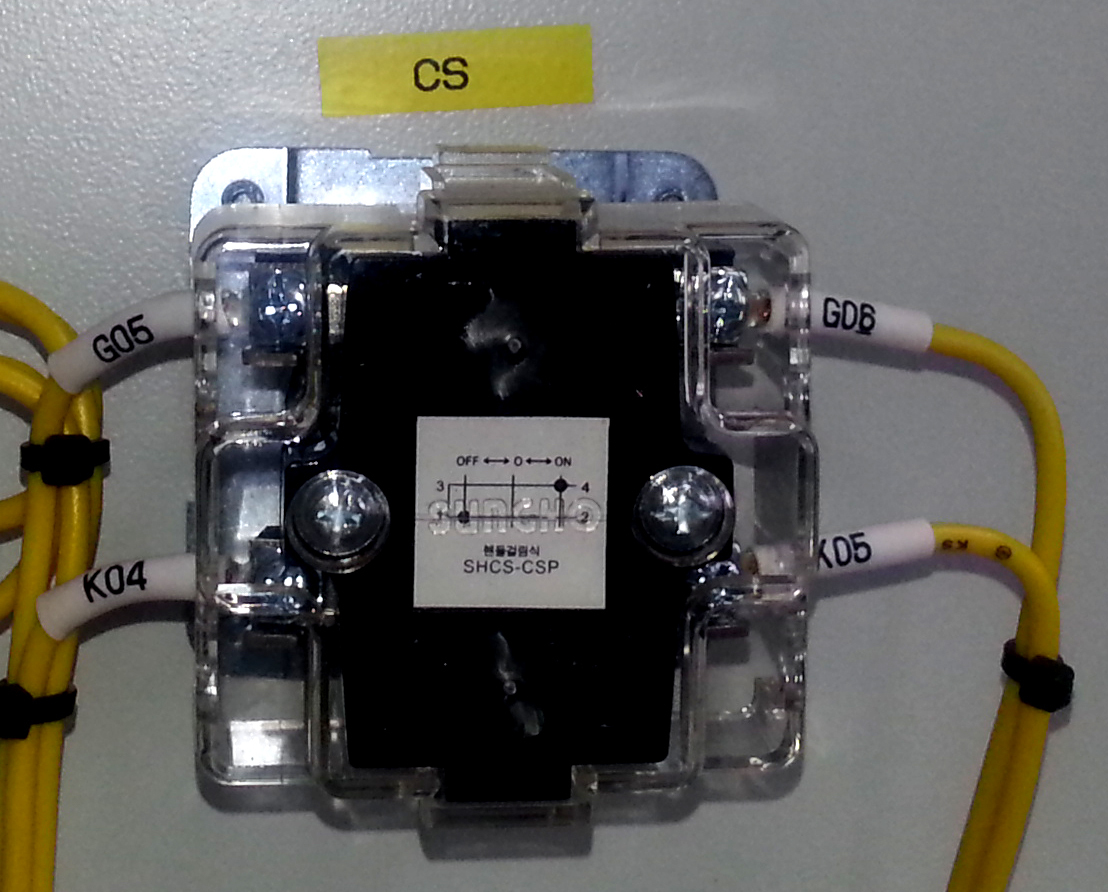

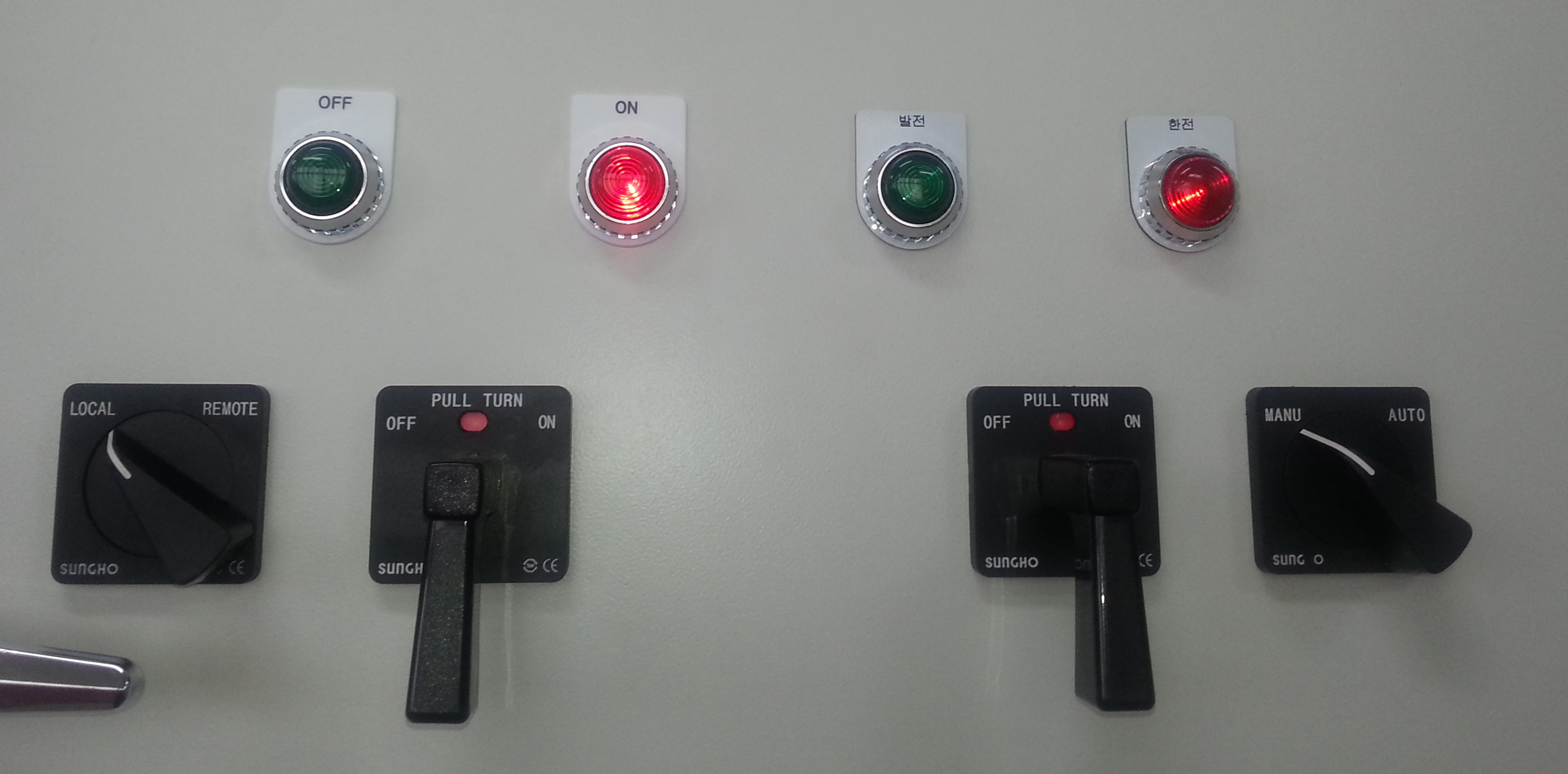

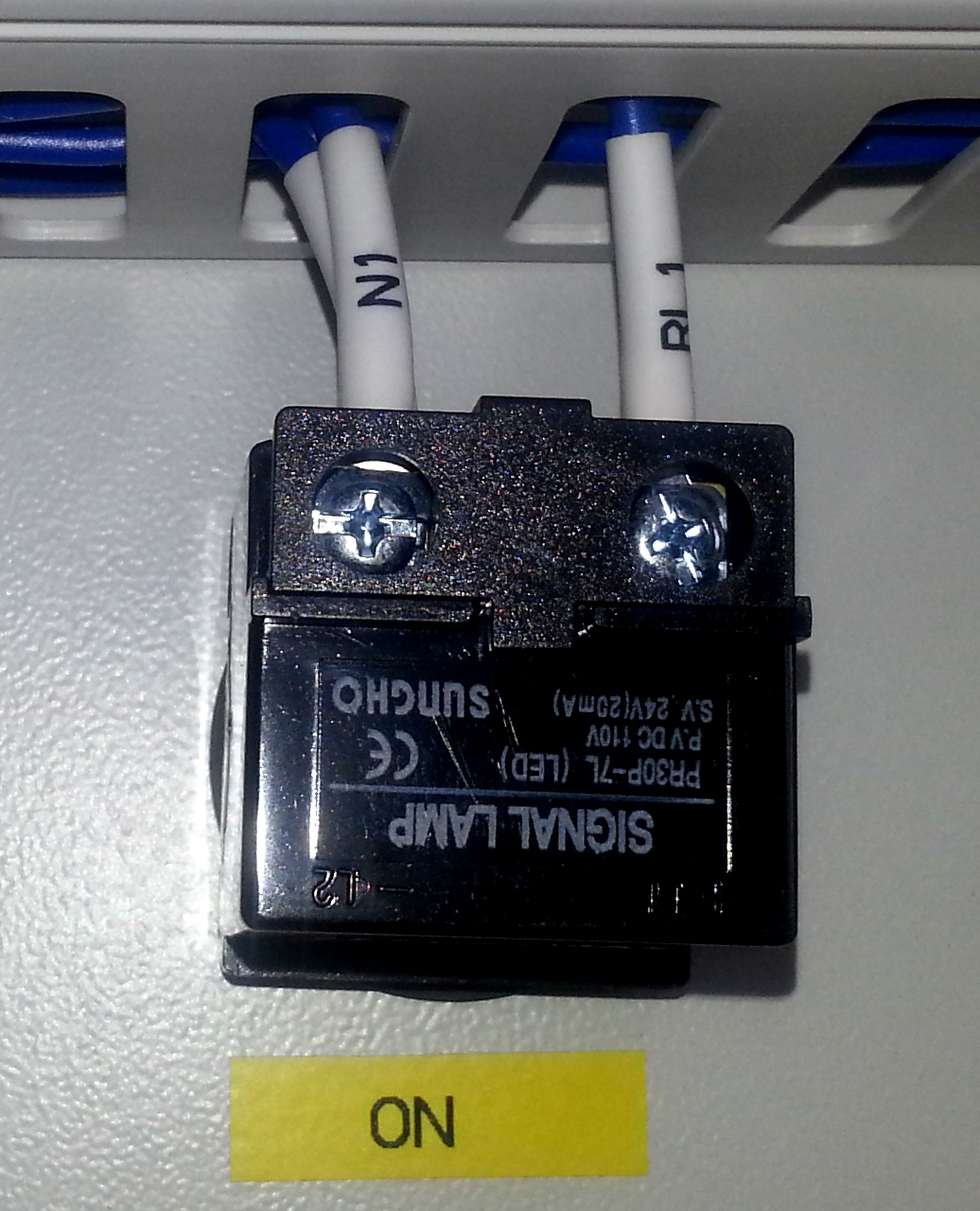

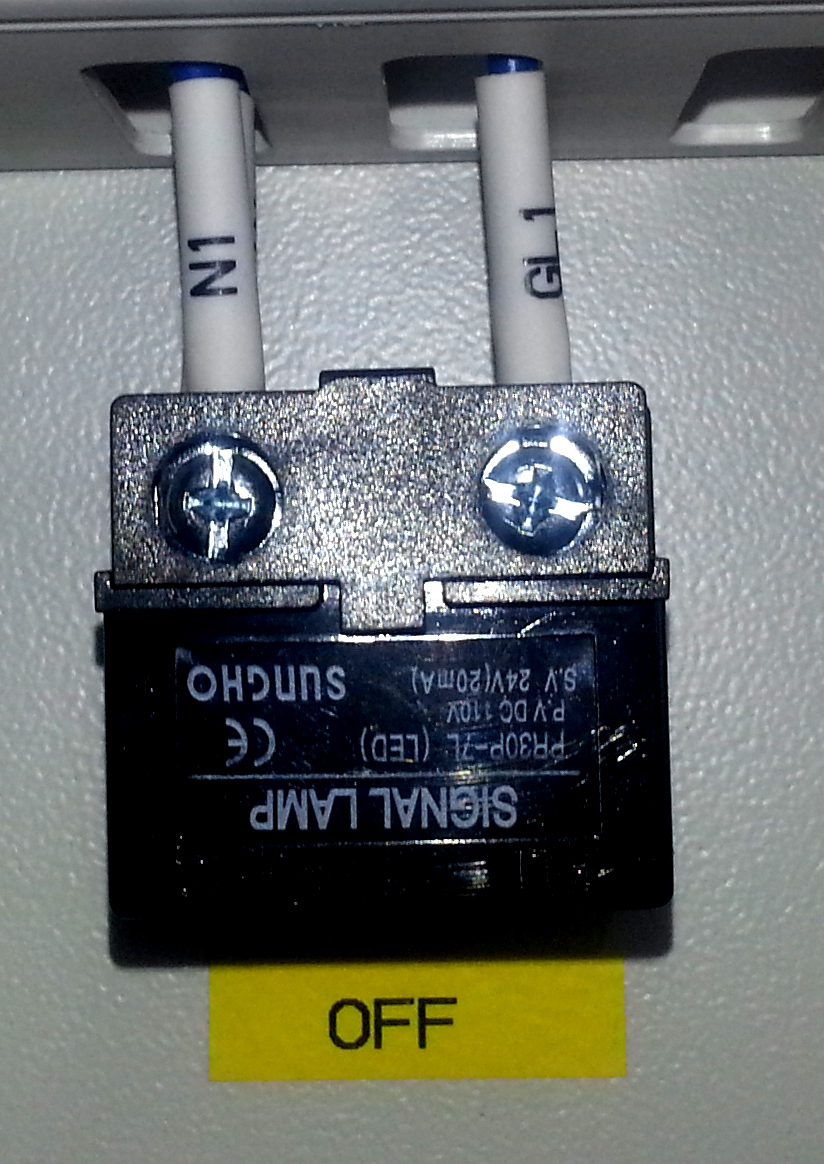

LOC 상태에서 는 ( , ) 에 의하여 ACB가 폐로, 개로되고
REM 상태에서는 ( , )에 의하여 ACB가 폐로, 개로되며
( ) 릴레이가 동작이 되면 폐로신호는 차단되고, 개로신호가 인가되어 ACB 가 개로된다.

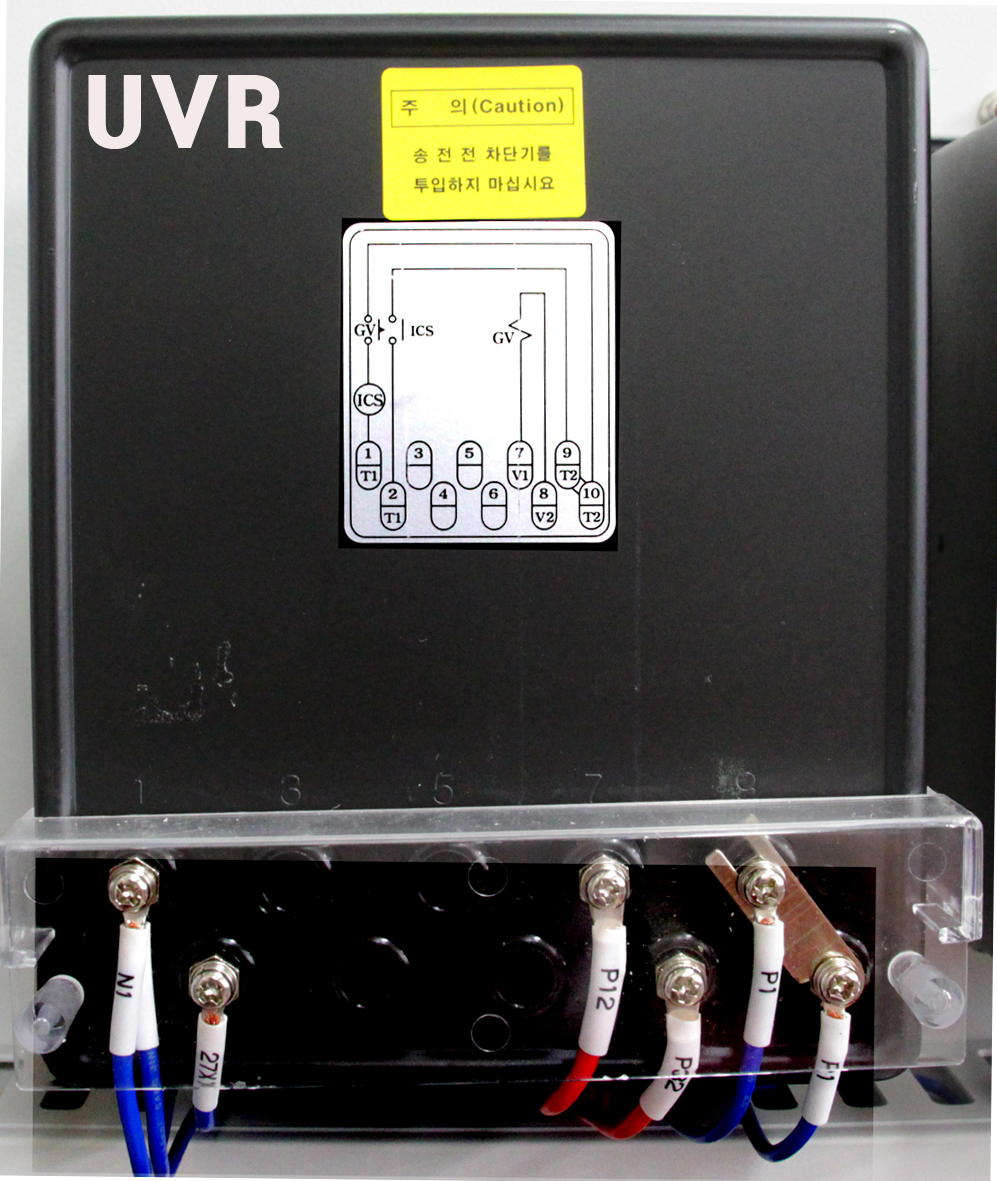

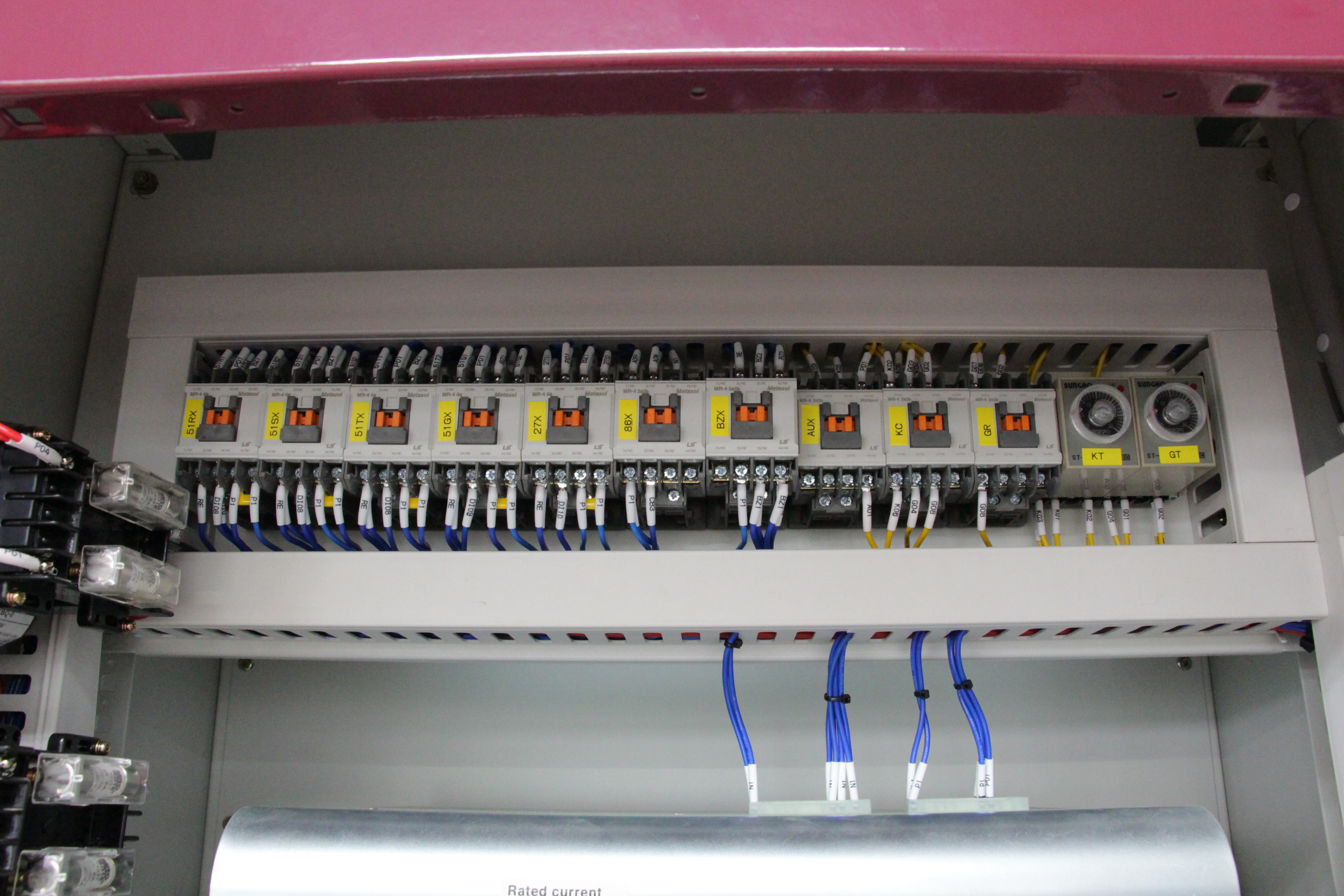

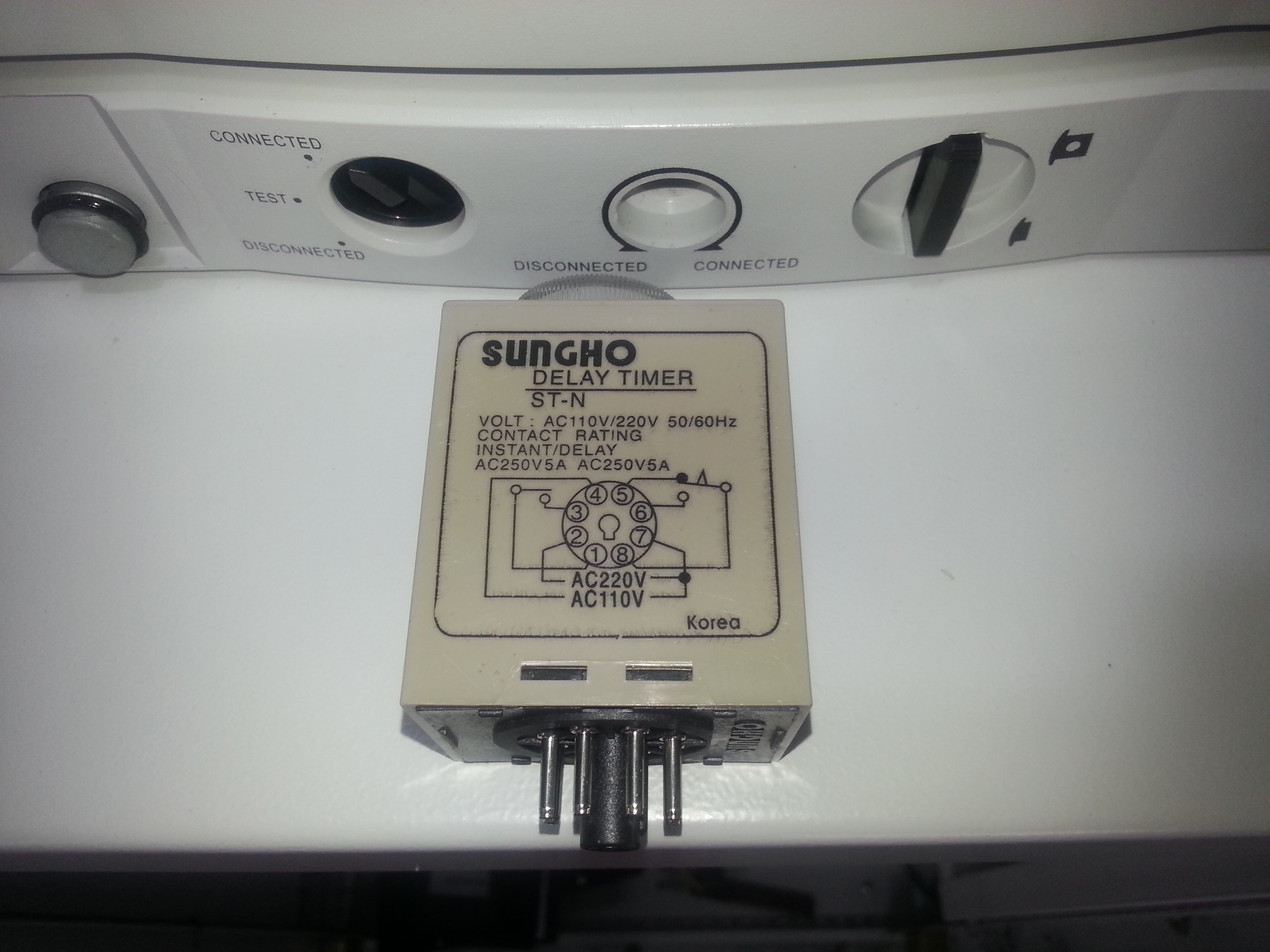

2) 86X 릴레이는 두번째 도면에 의하여 51RX, 51SX,51TX, 51GX,27X의 입력신호에 의하여 여자되어 동작되는데

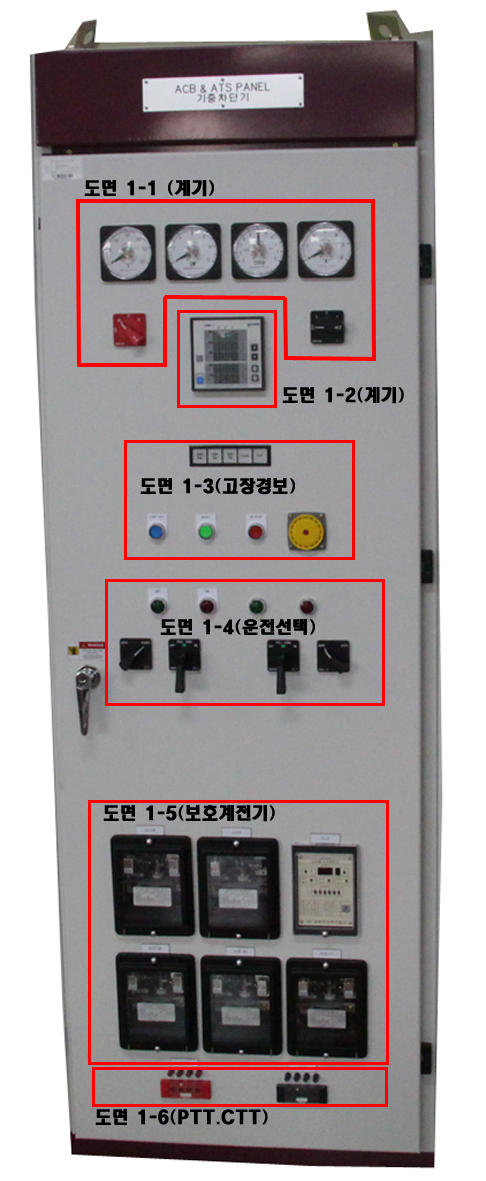

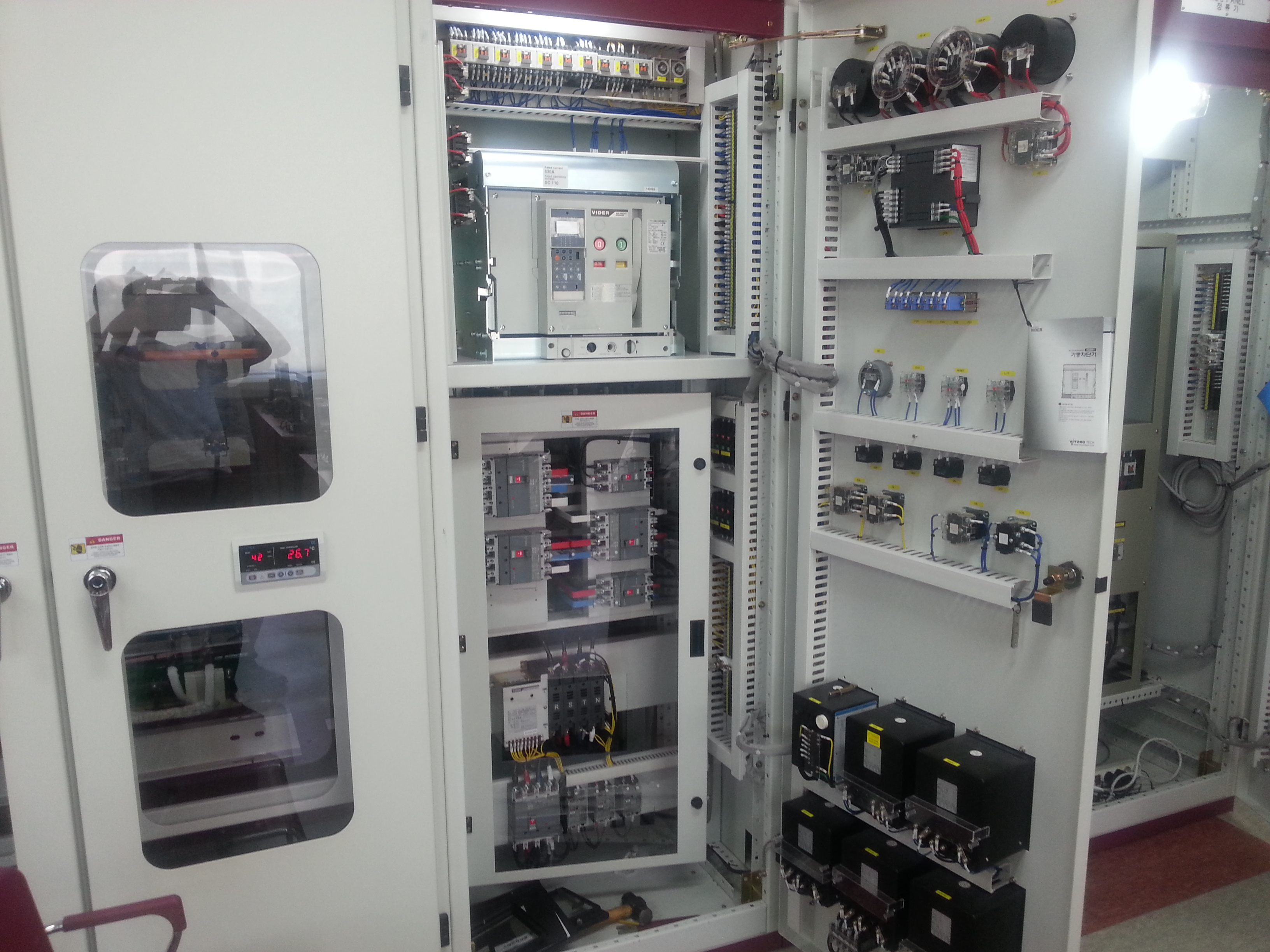

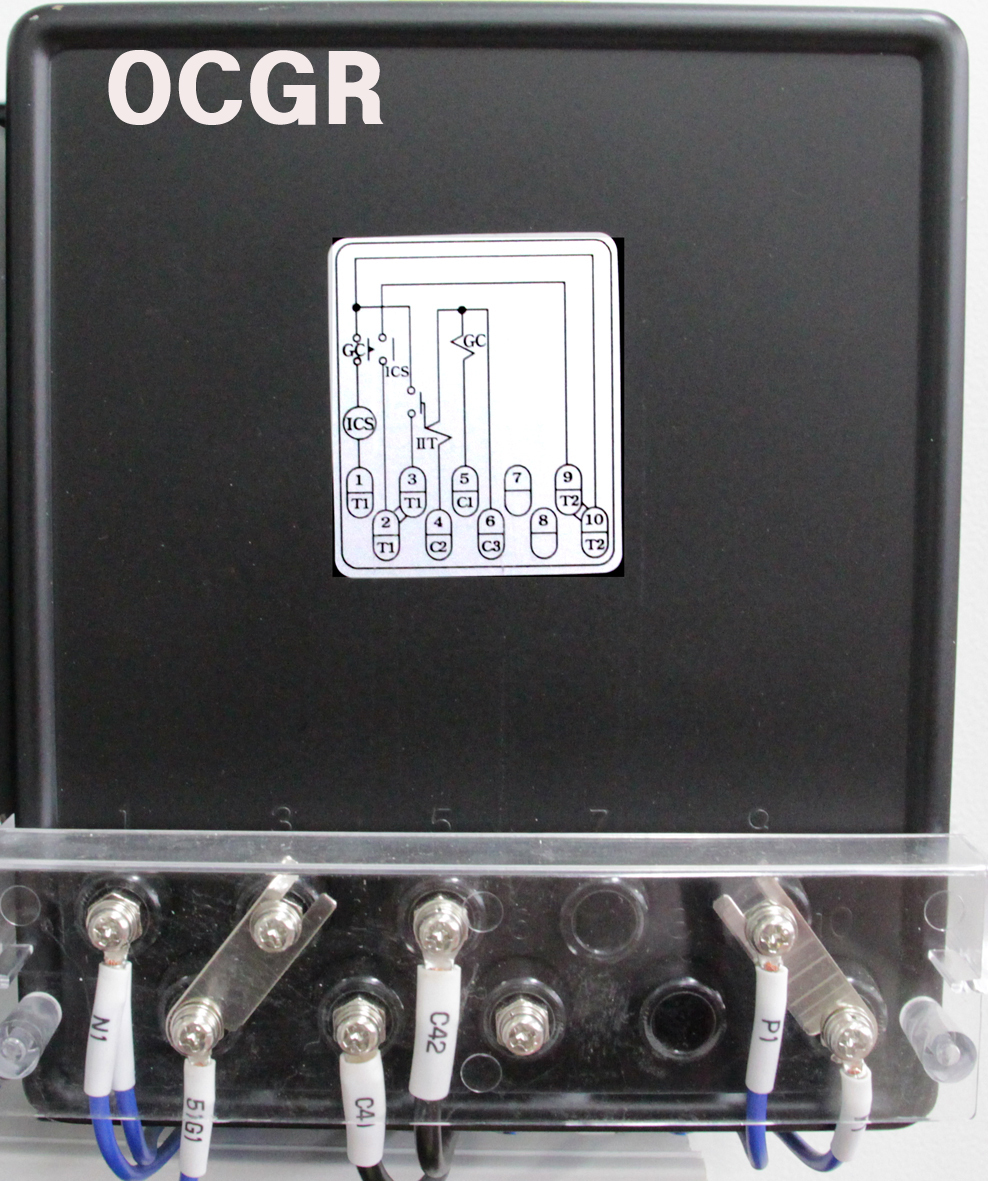

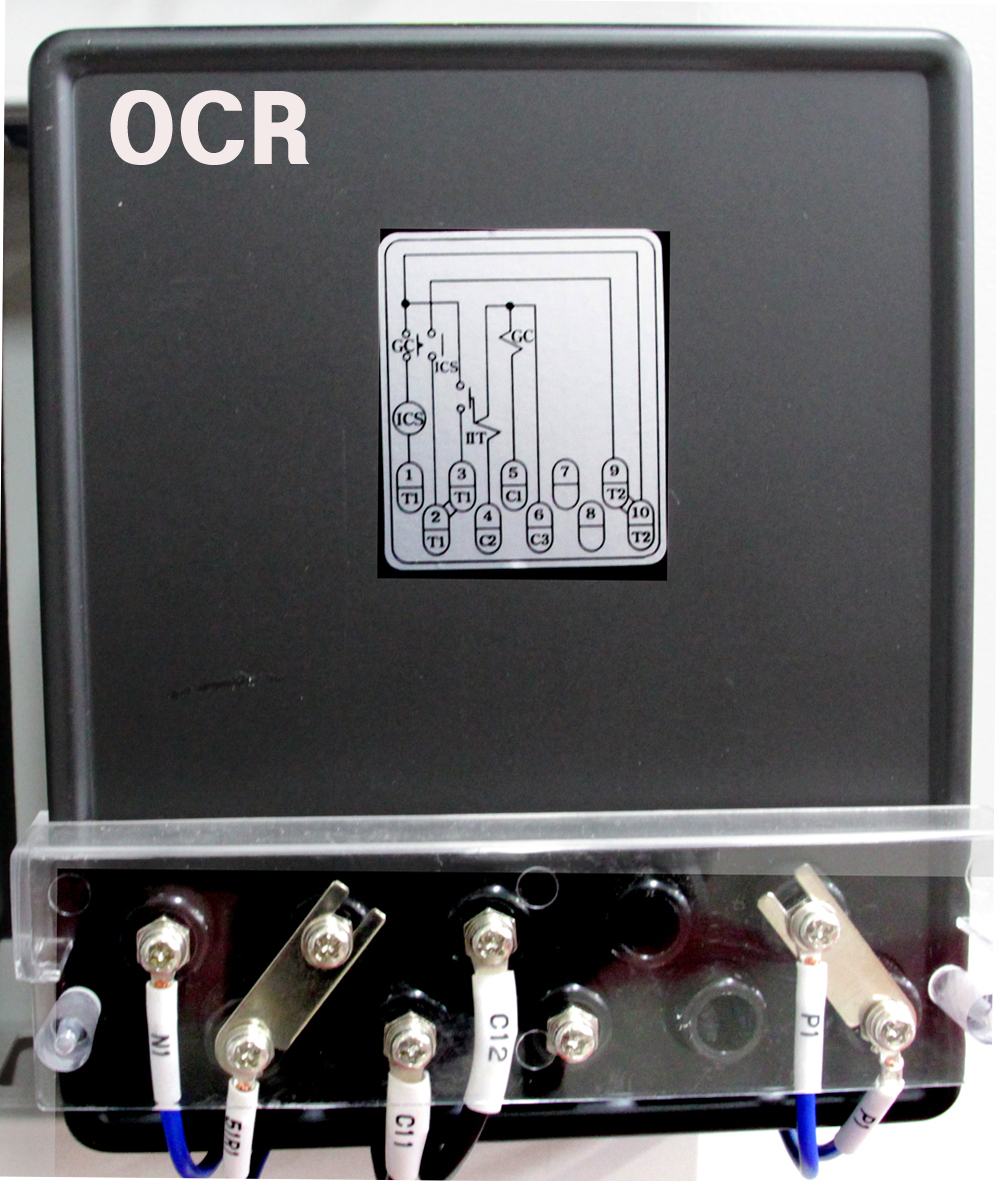

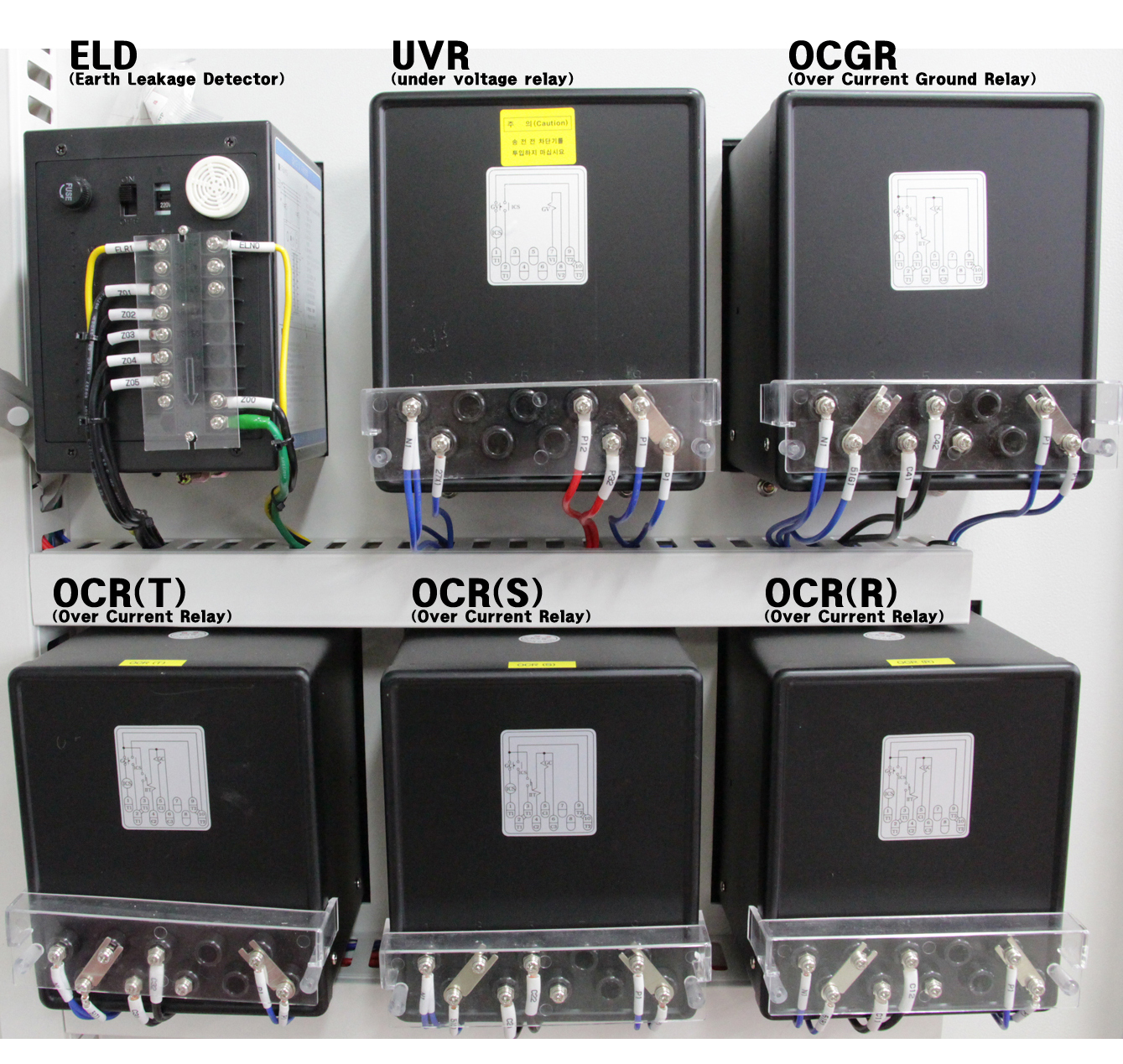

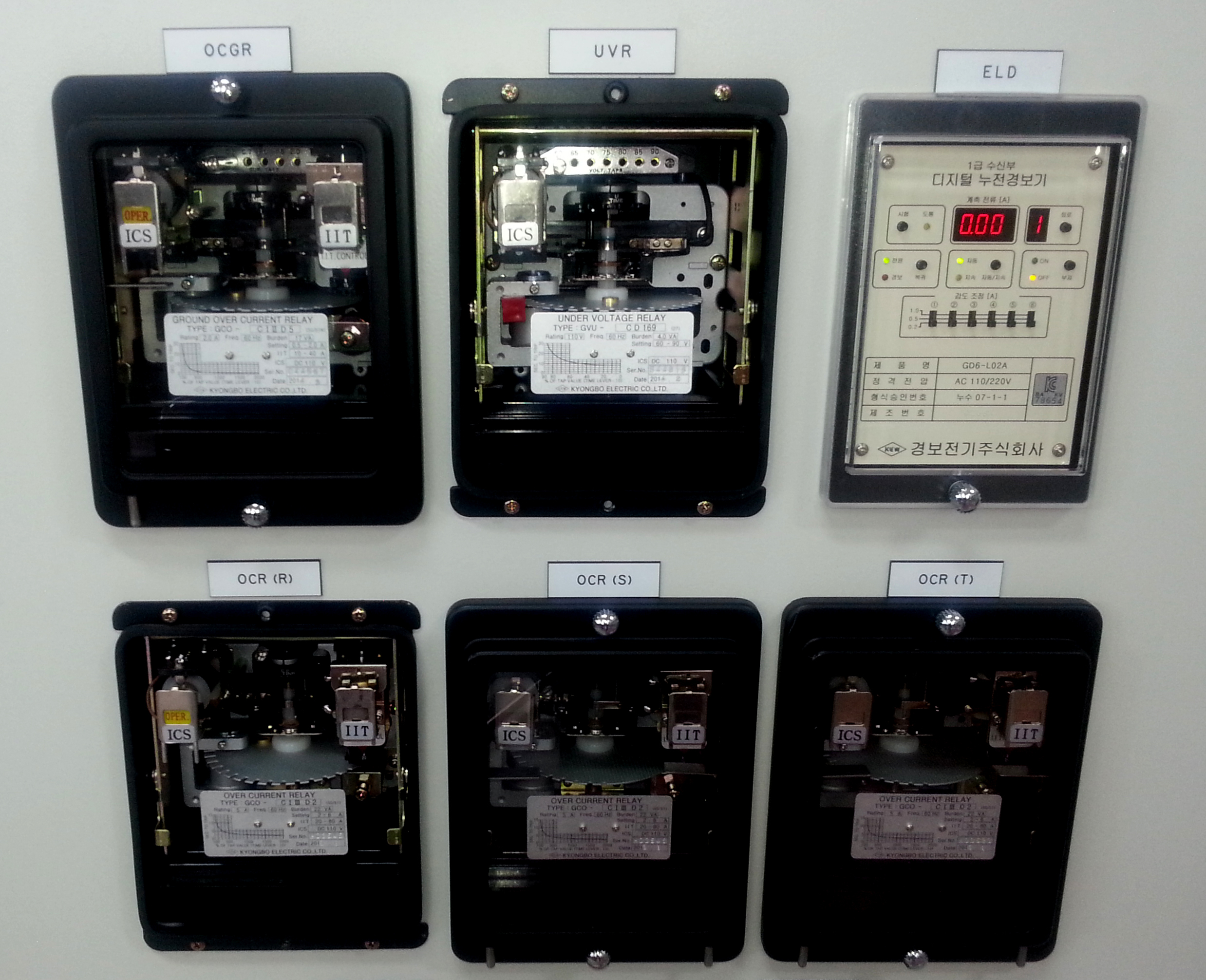

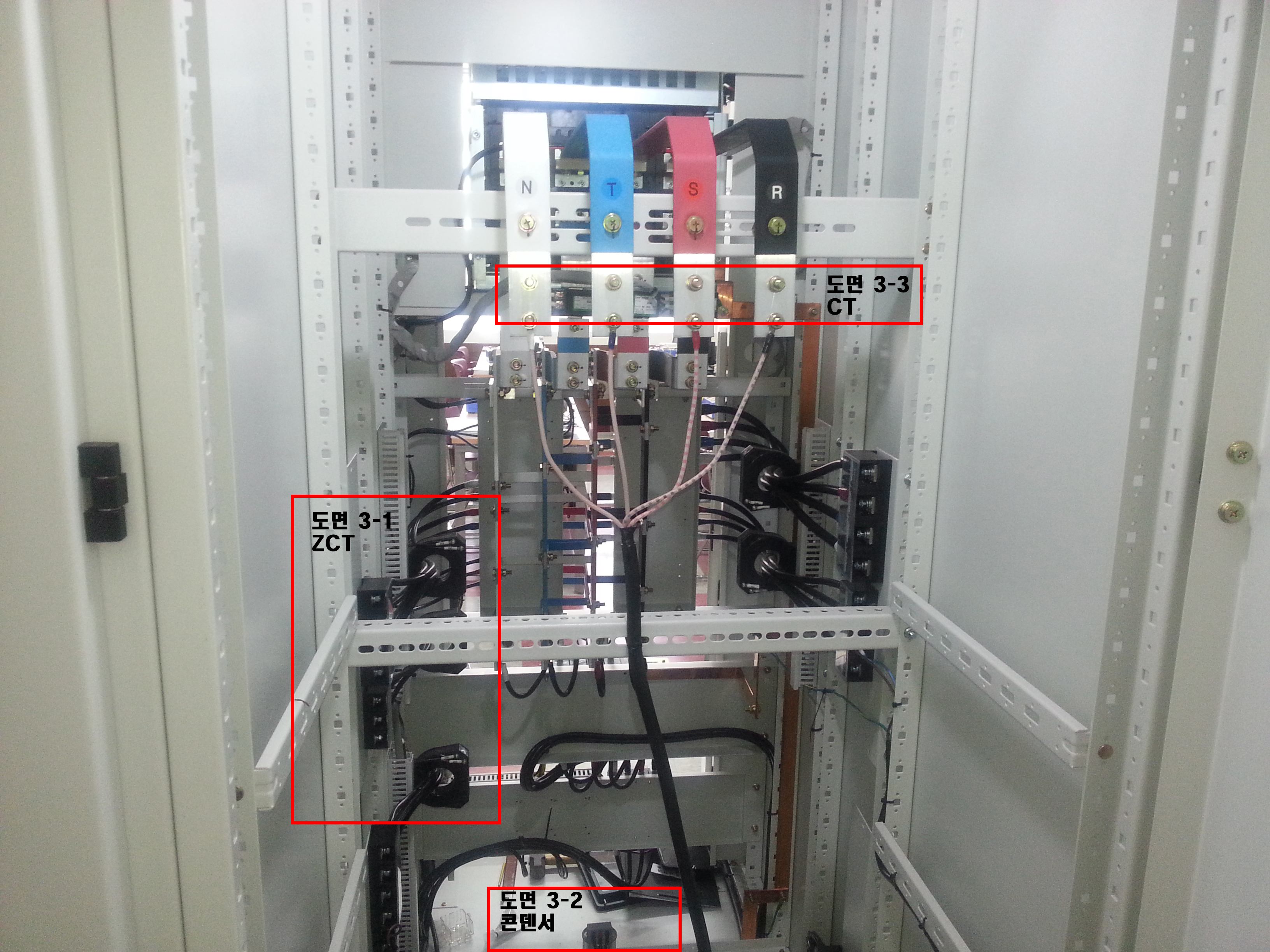

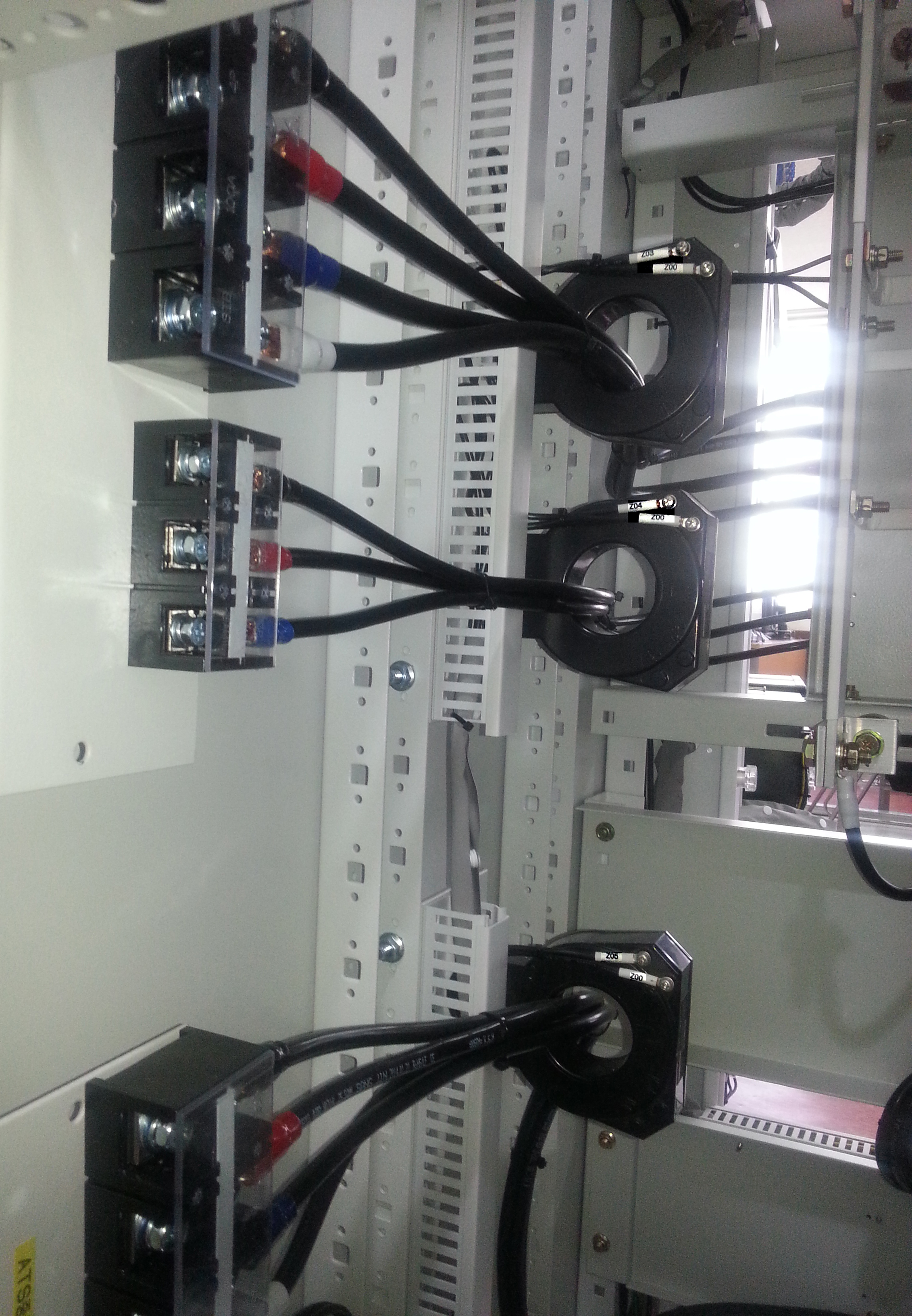

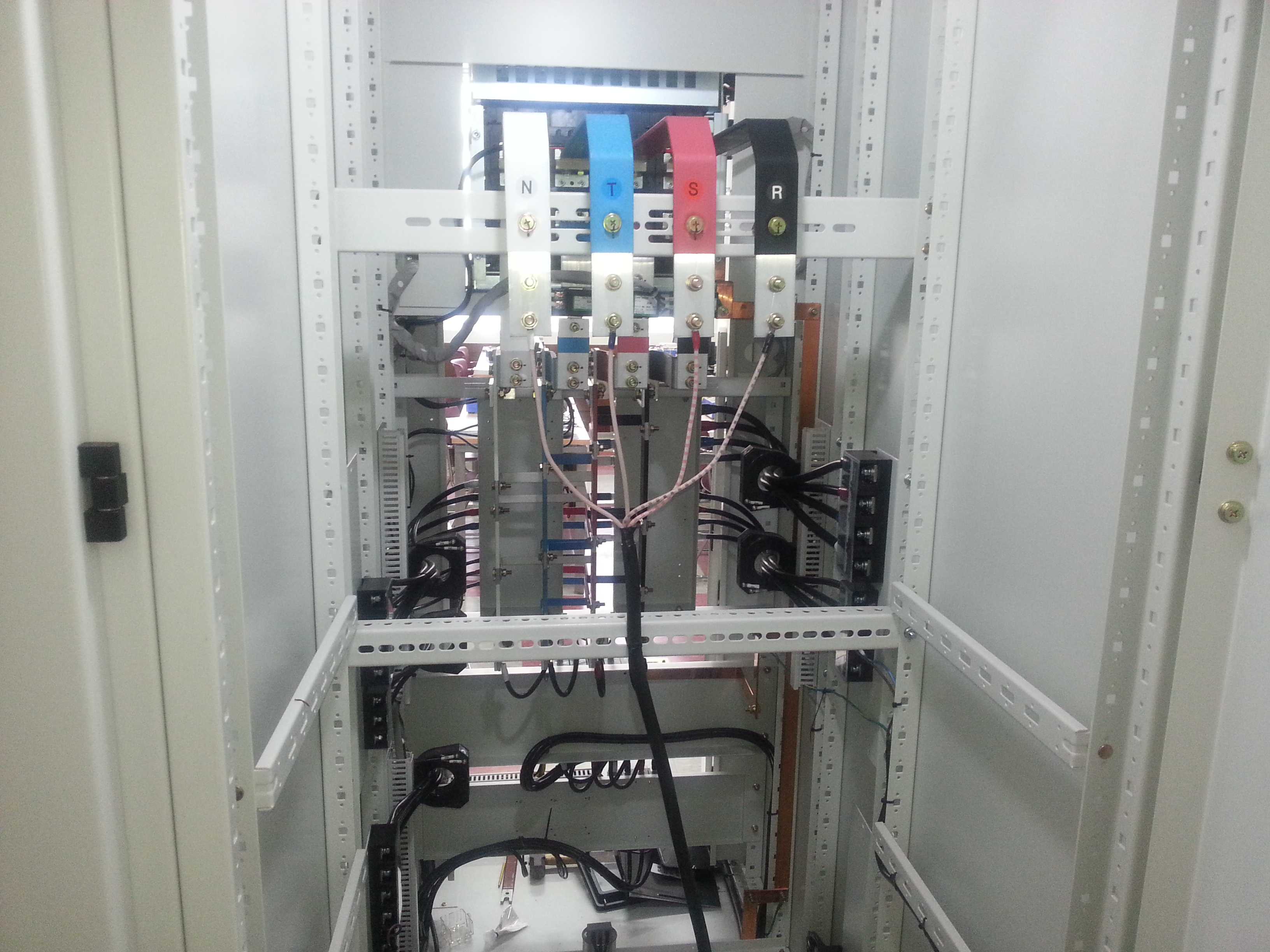

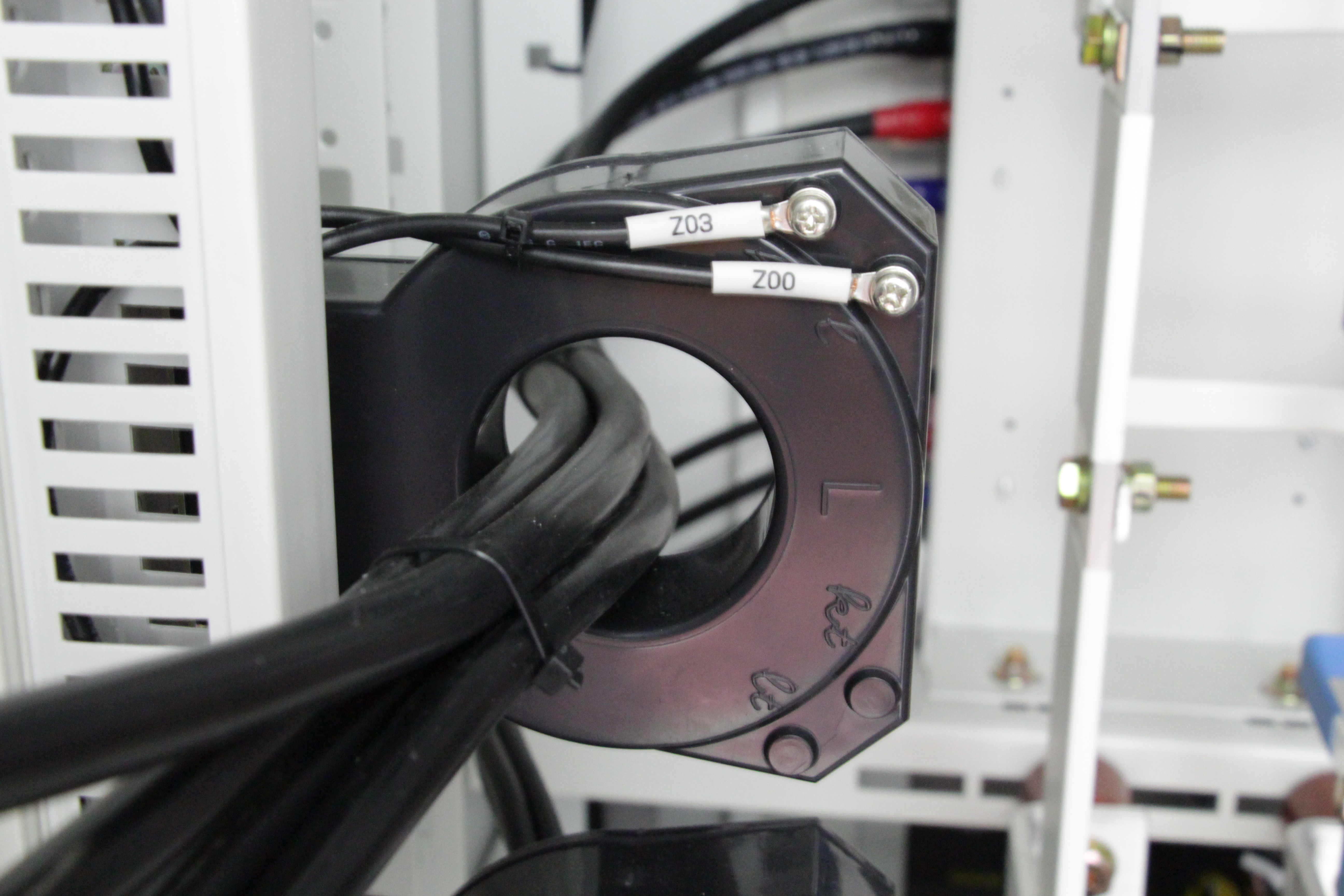

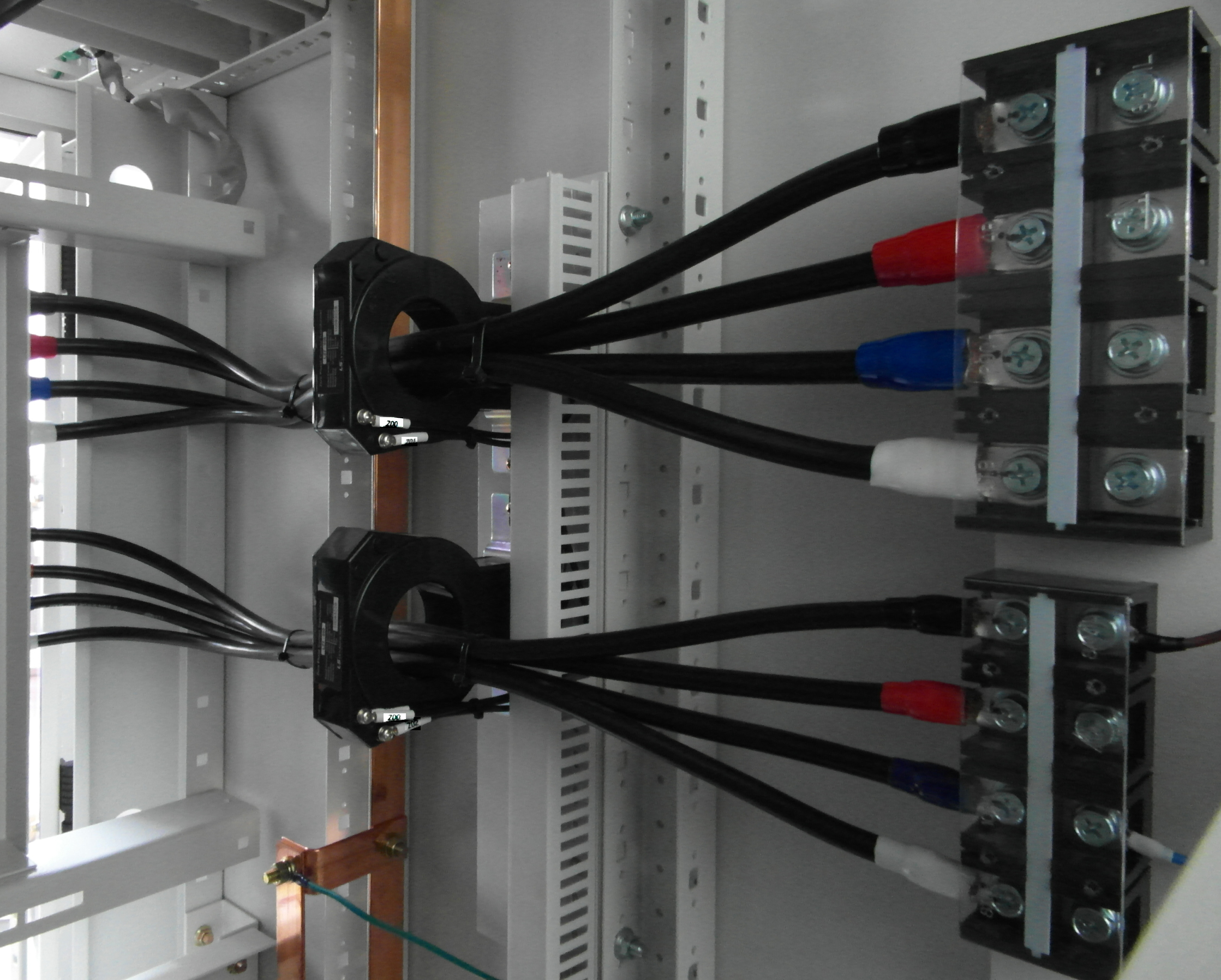

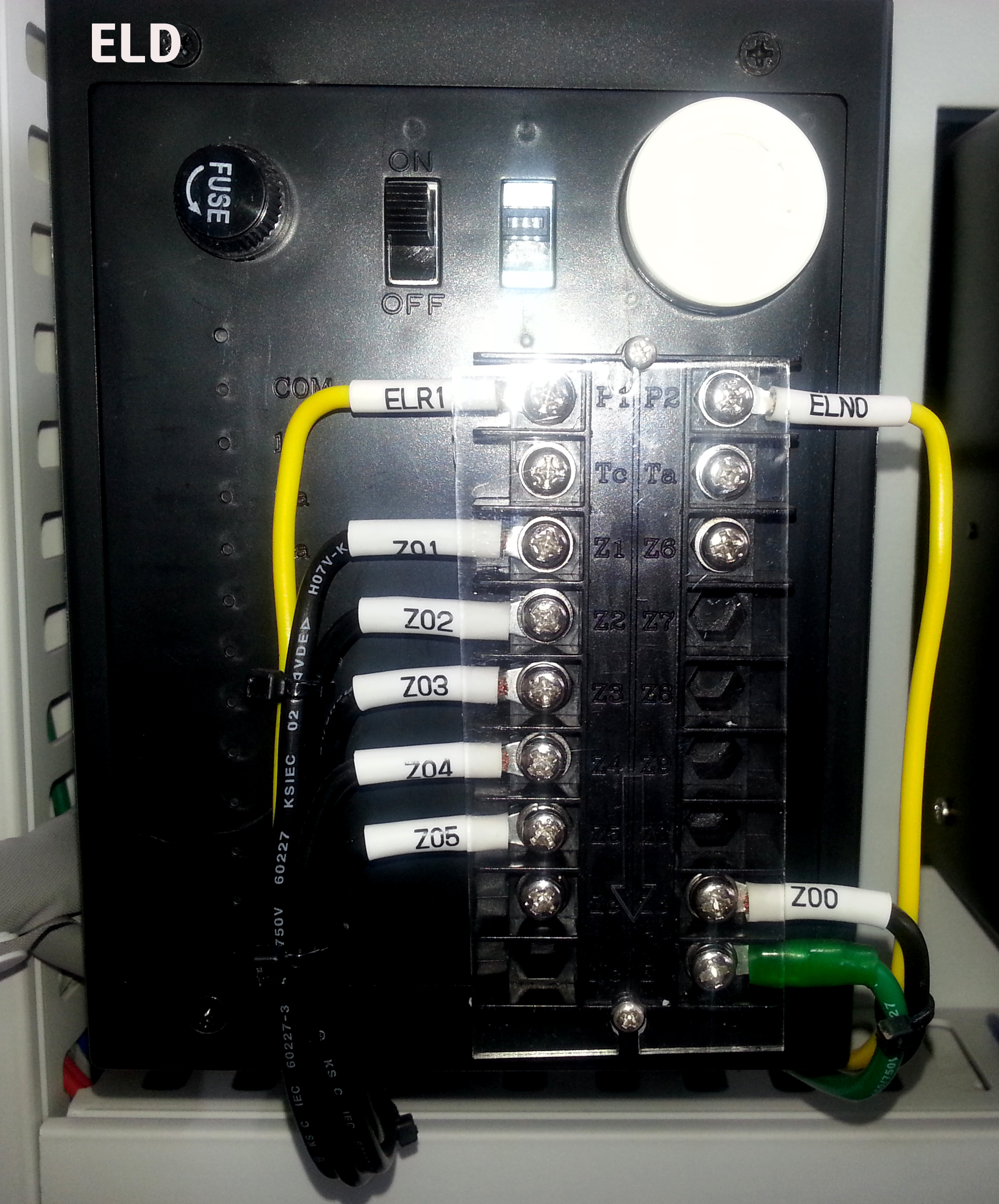

이 51RX, 51SX,51TX, 27X의 입력신호는 판넬 하단의 ( , , )계전기에 의하여 인가되며 동작회로는
앞 시간에 배운 회로에서 조건에 맞는 전류나 전압이 인가되면 동작된다.

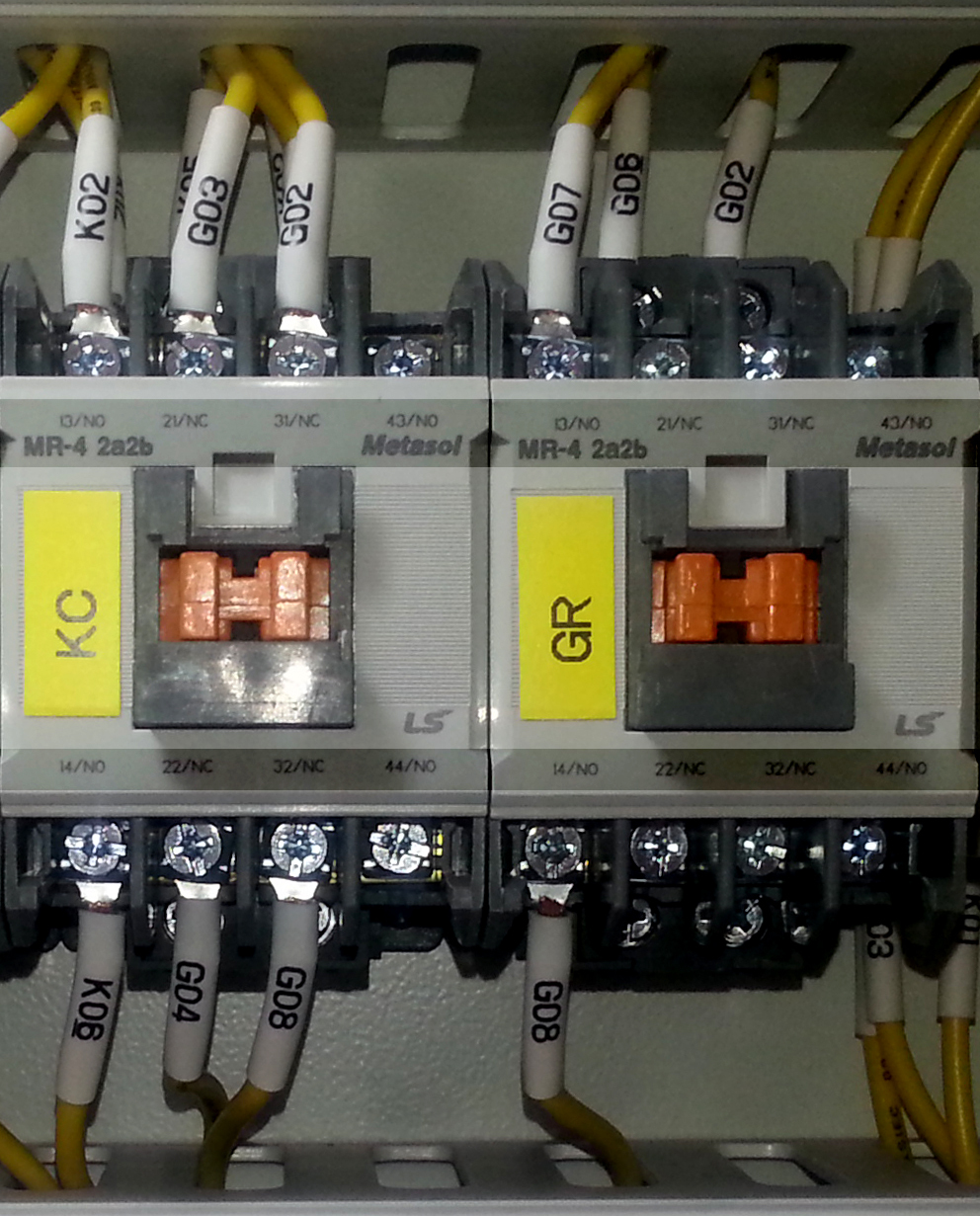

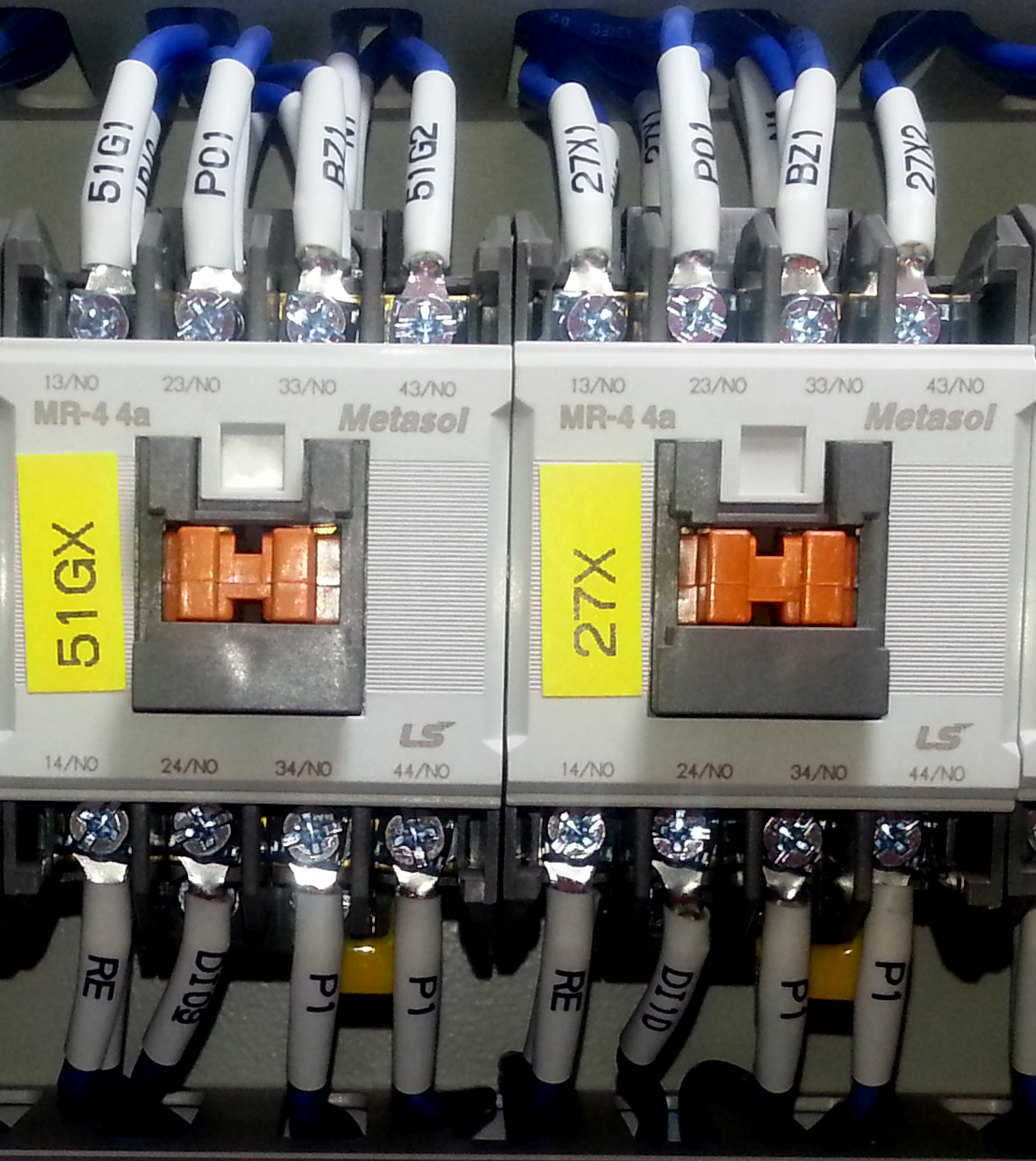

3) 51RX, 51SX,51TX, 51GX,27X 전원부의 여자는 그 접점에 의하여 동작이 되며 각 릴레이의 23,24번 NO접점을 통하여

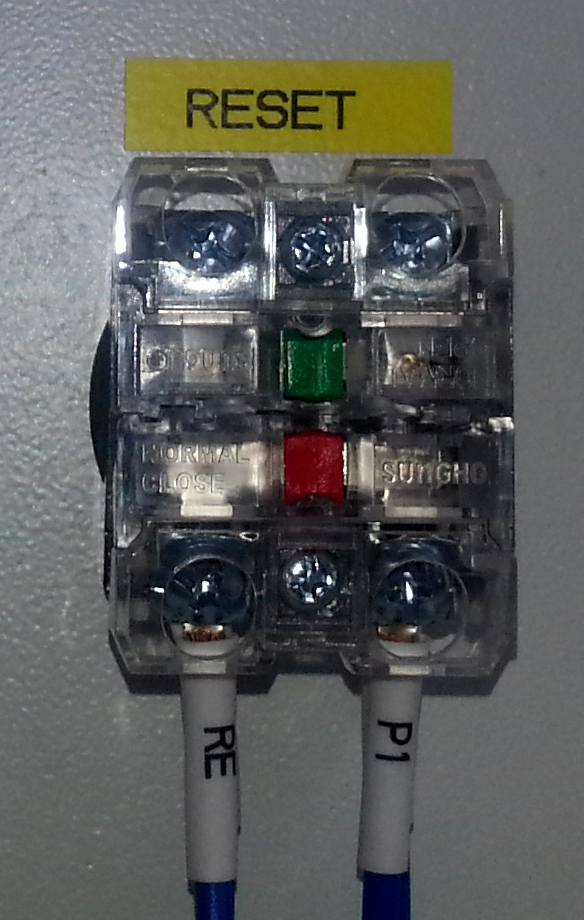

( )가 이루어지고, RESET 스위치에 의하여 ( ) 가 해제된다.

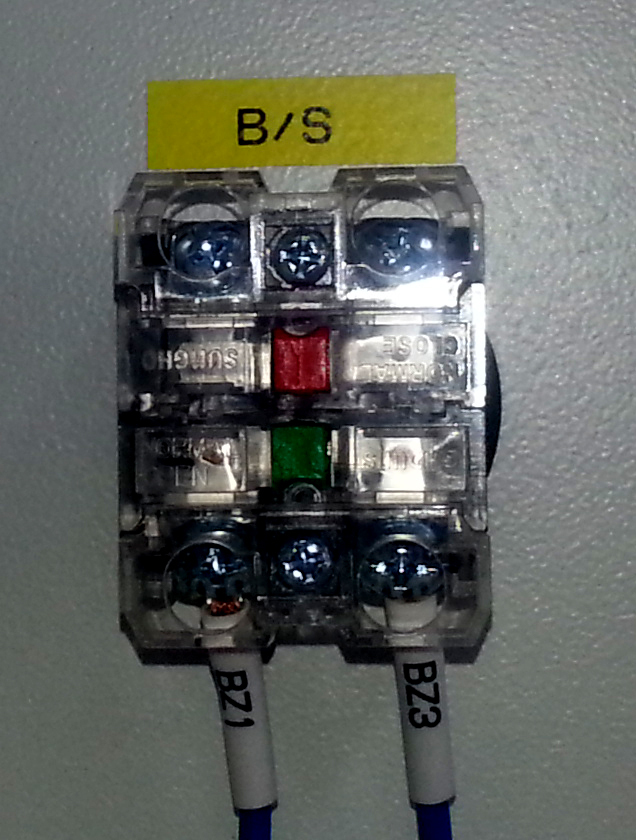

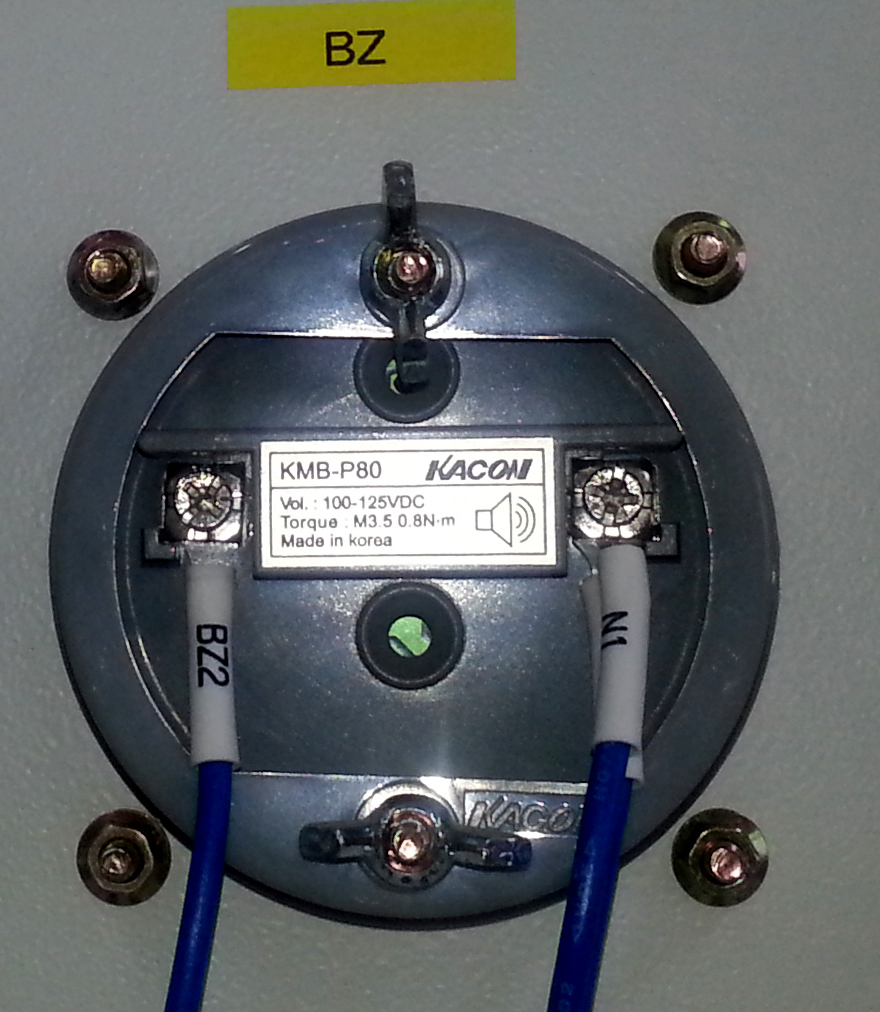

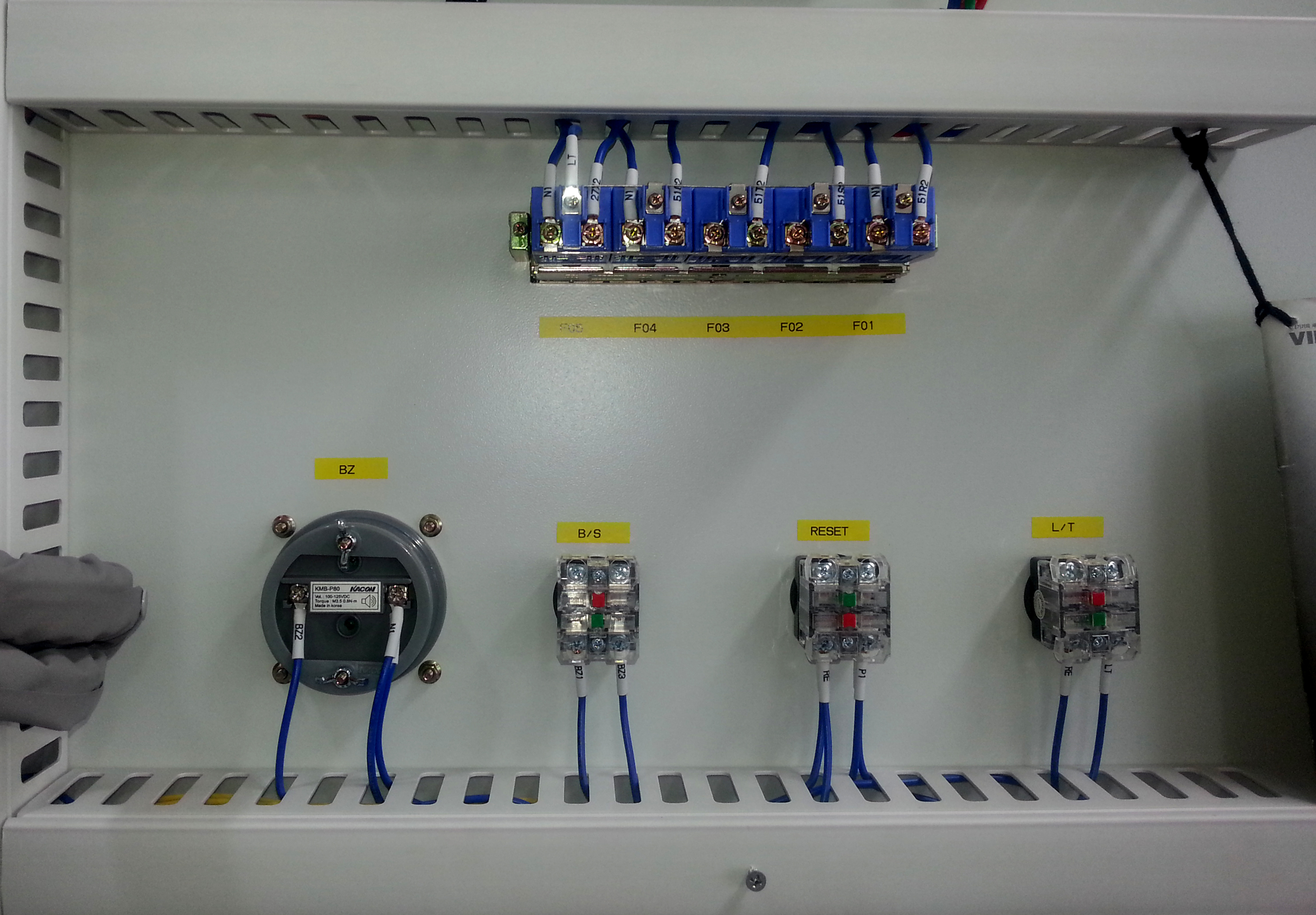

4) BS 스위치를 누르면 BZX 릴레이가 여자되어 BZ가 소자된다.
3. 회로의 연결상태를 이해할 수 있다.
과제1) P1의 결선을 확인하자.

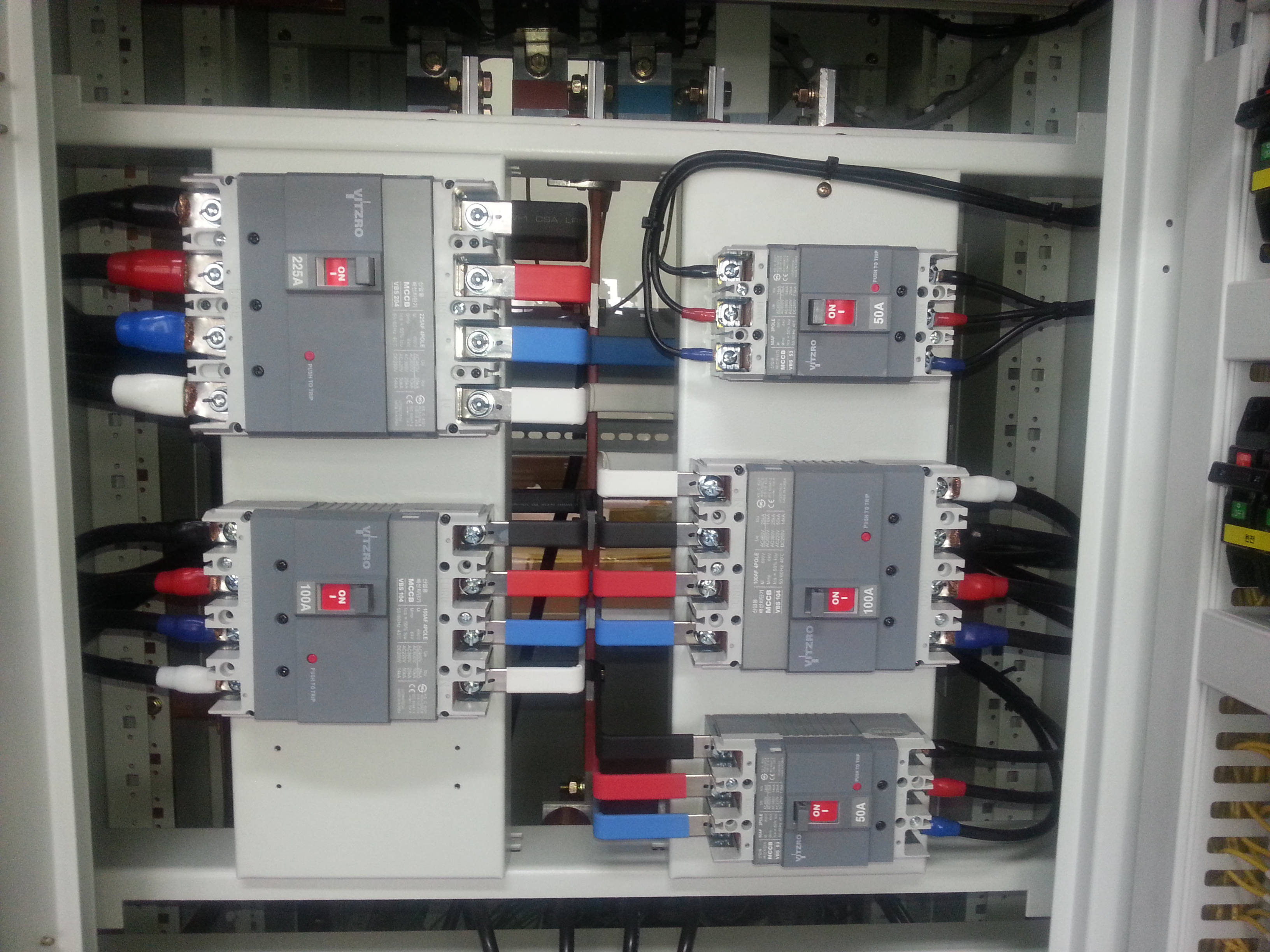

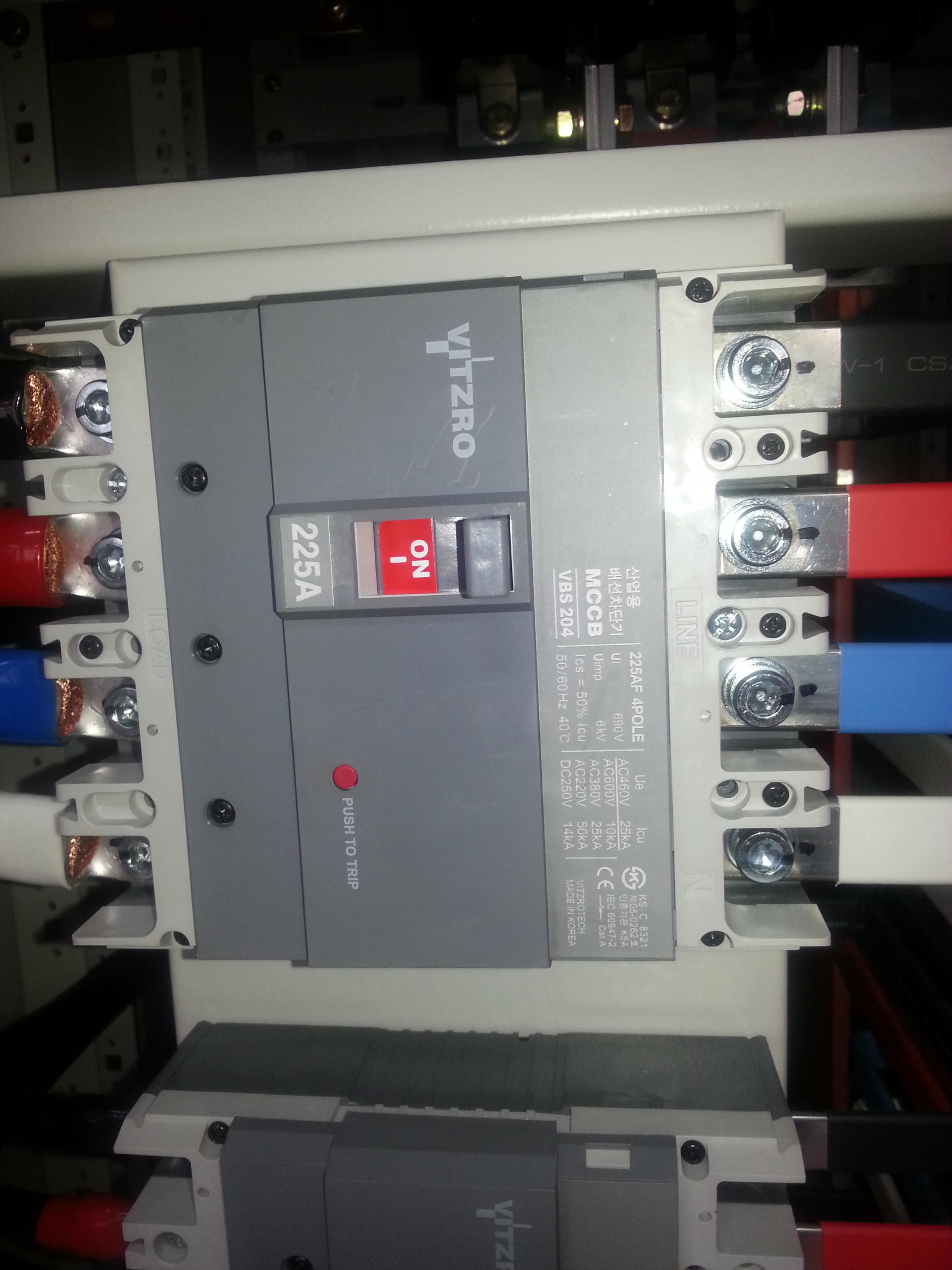

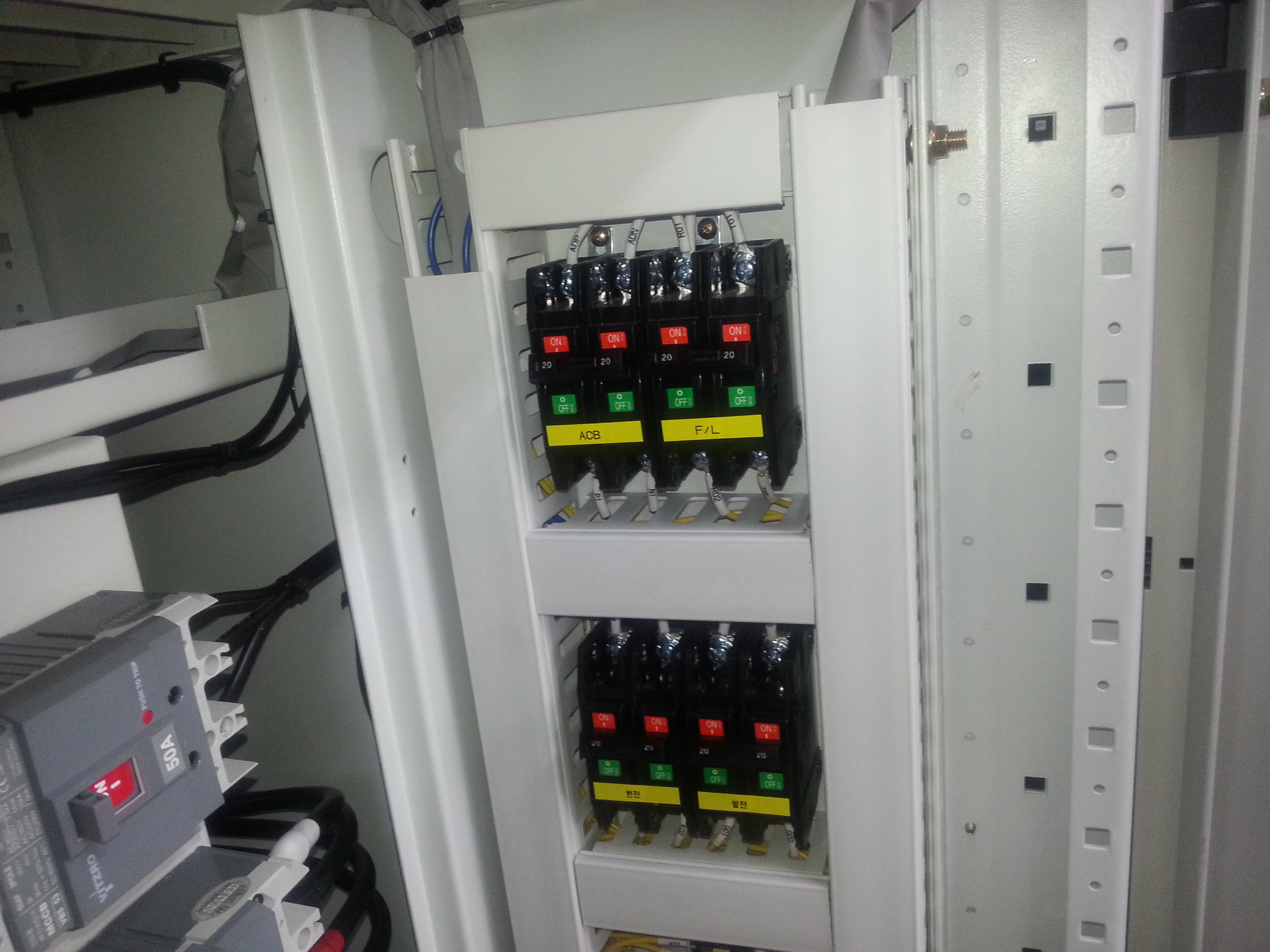

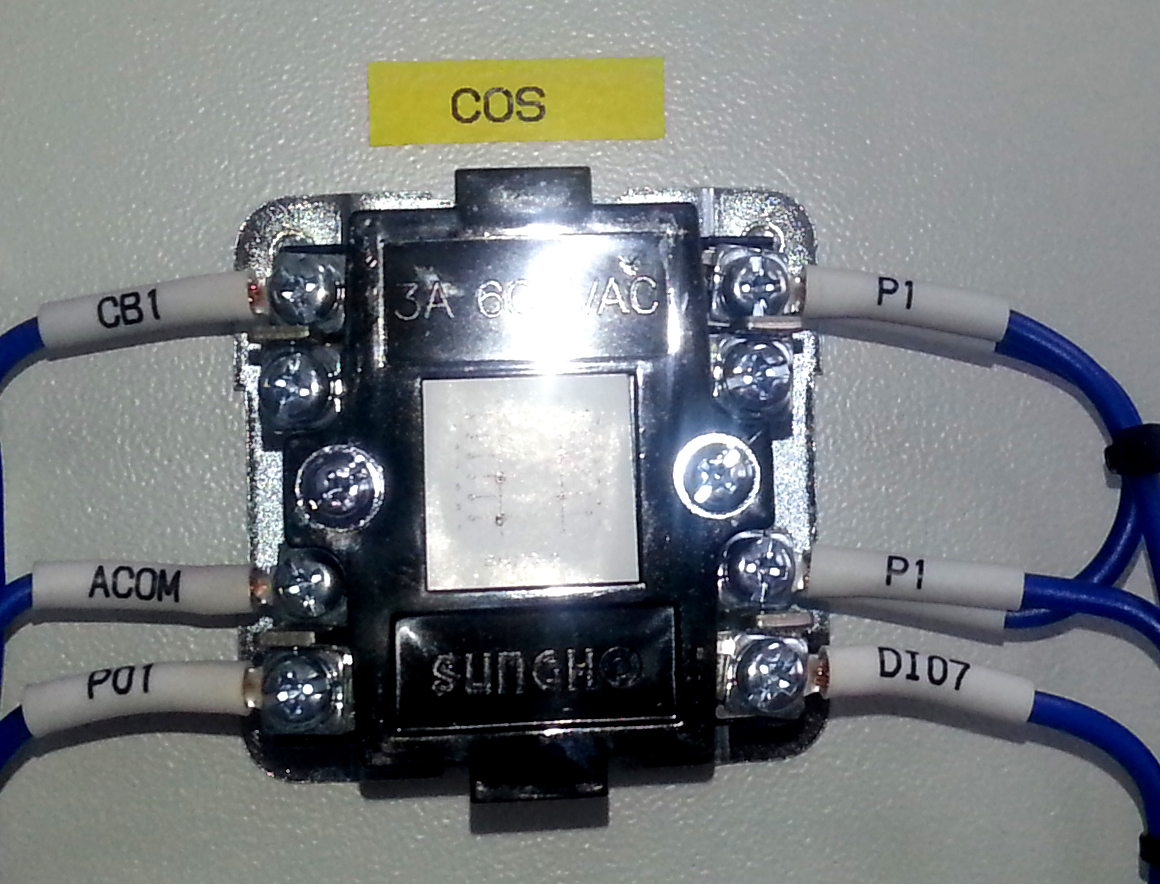

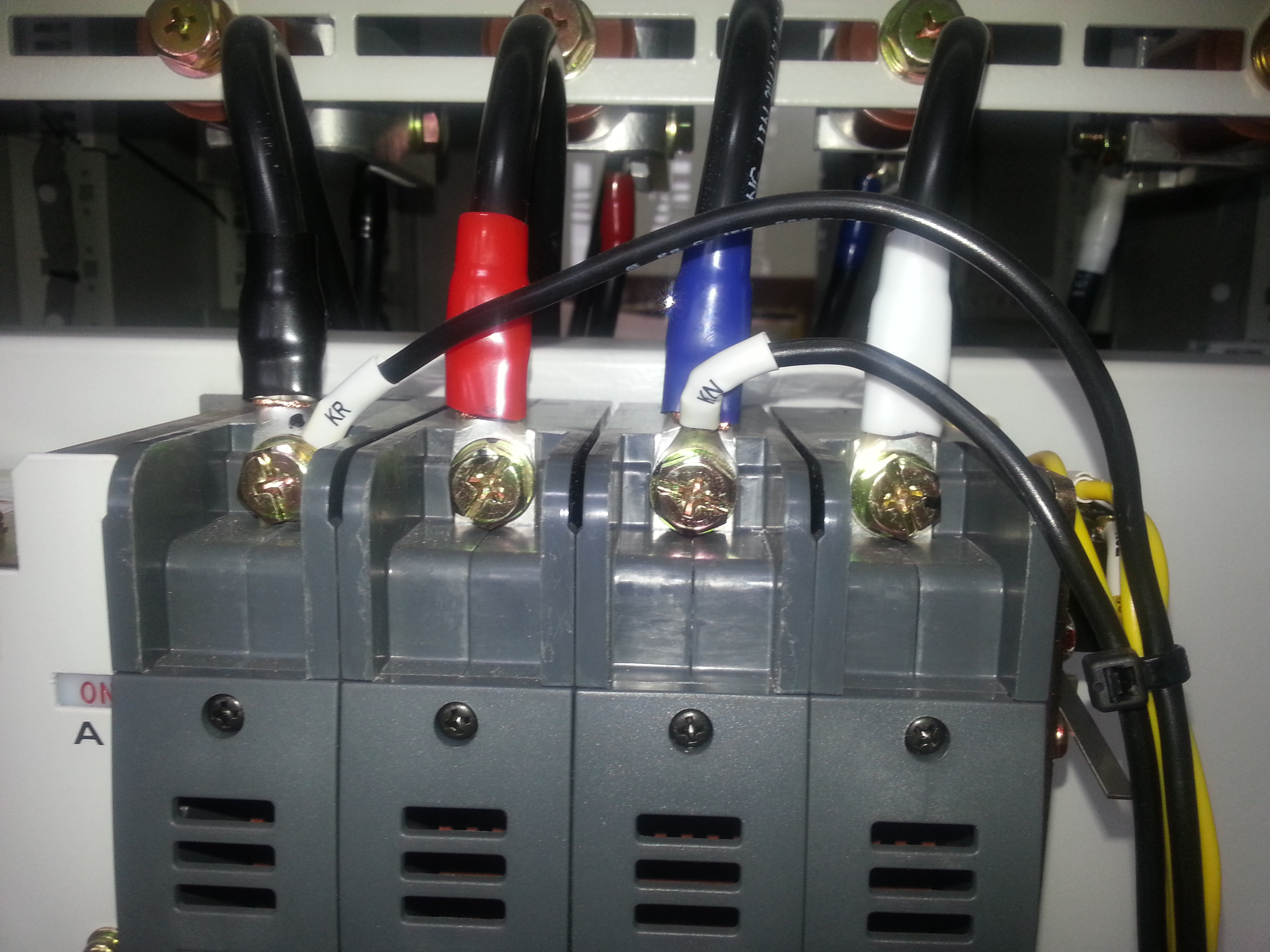

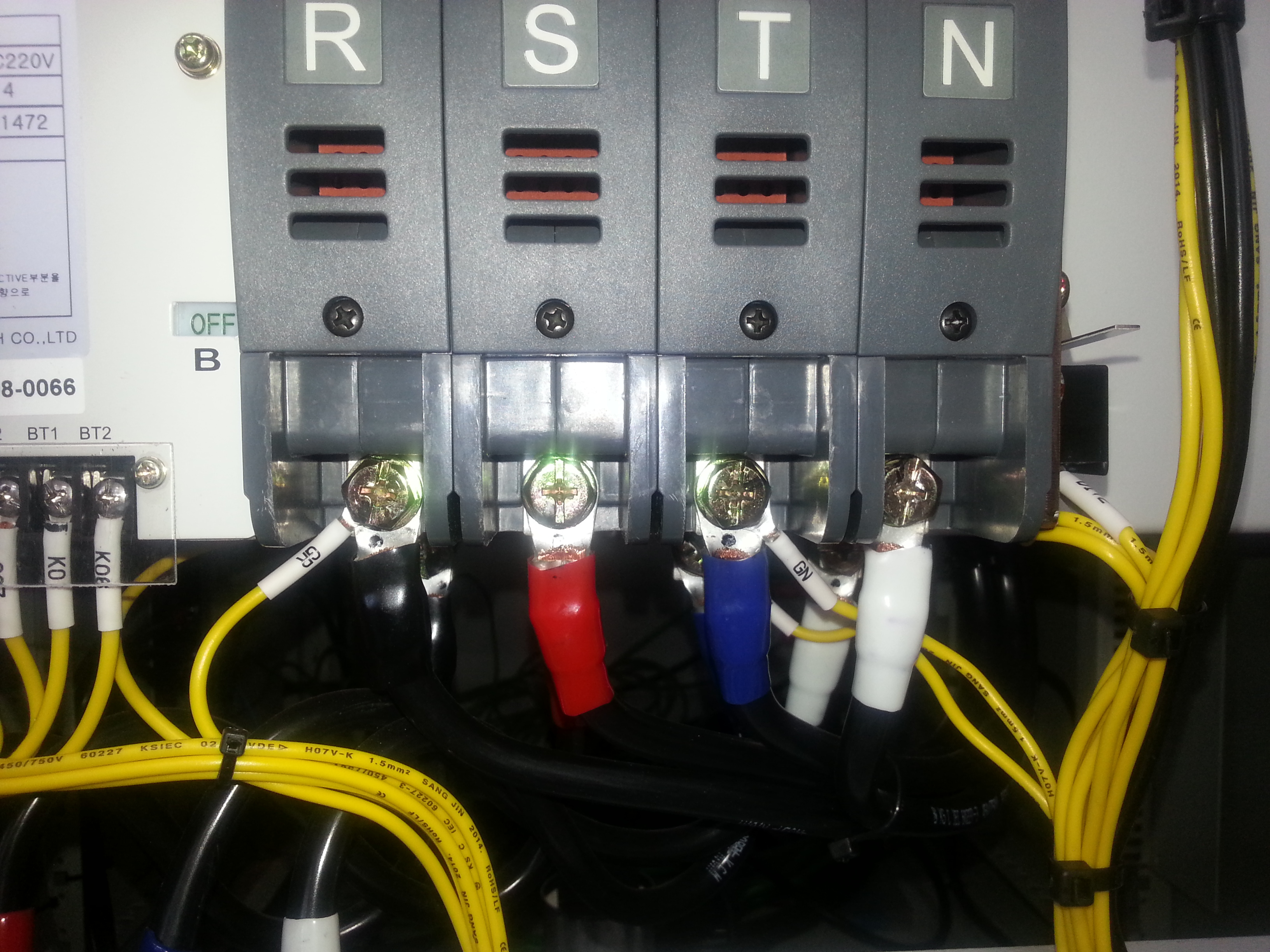

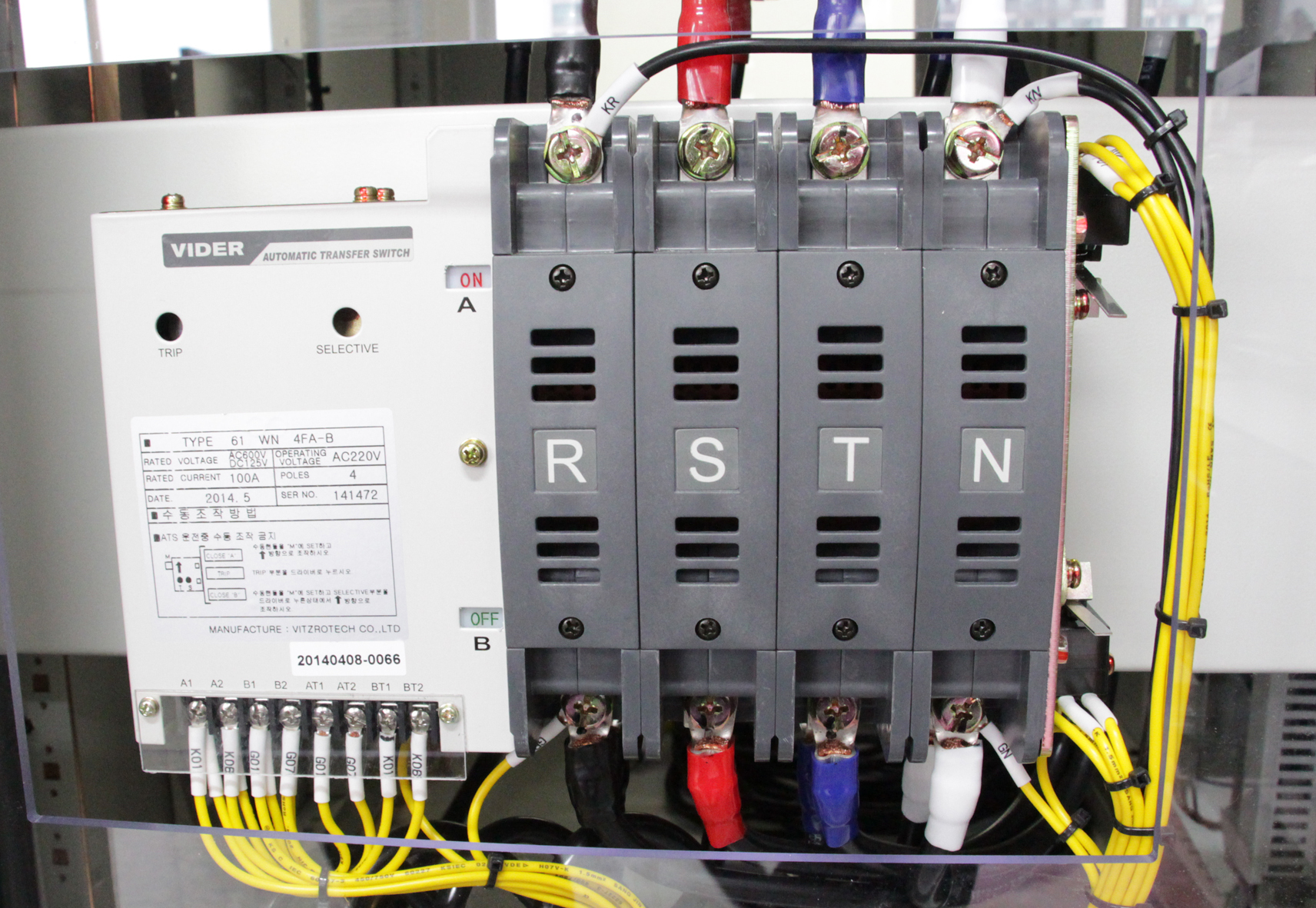

배선용차단기-> ACB UNIT-> LOC/REM 스위치-> 86릴레이->계전기(51R, 51S,51T,51G,27)로 연결됨

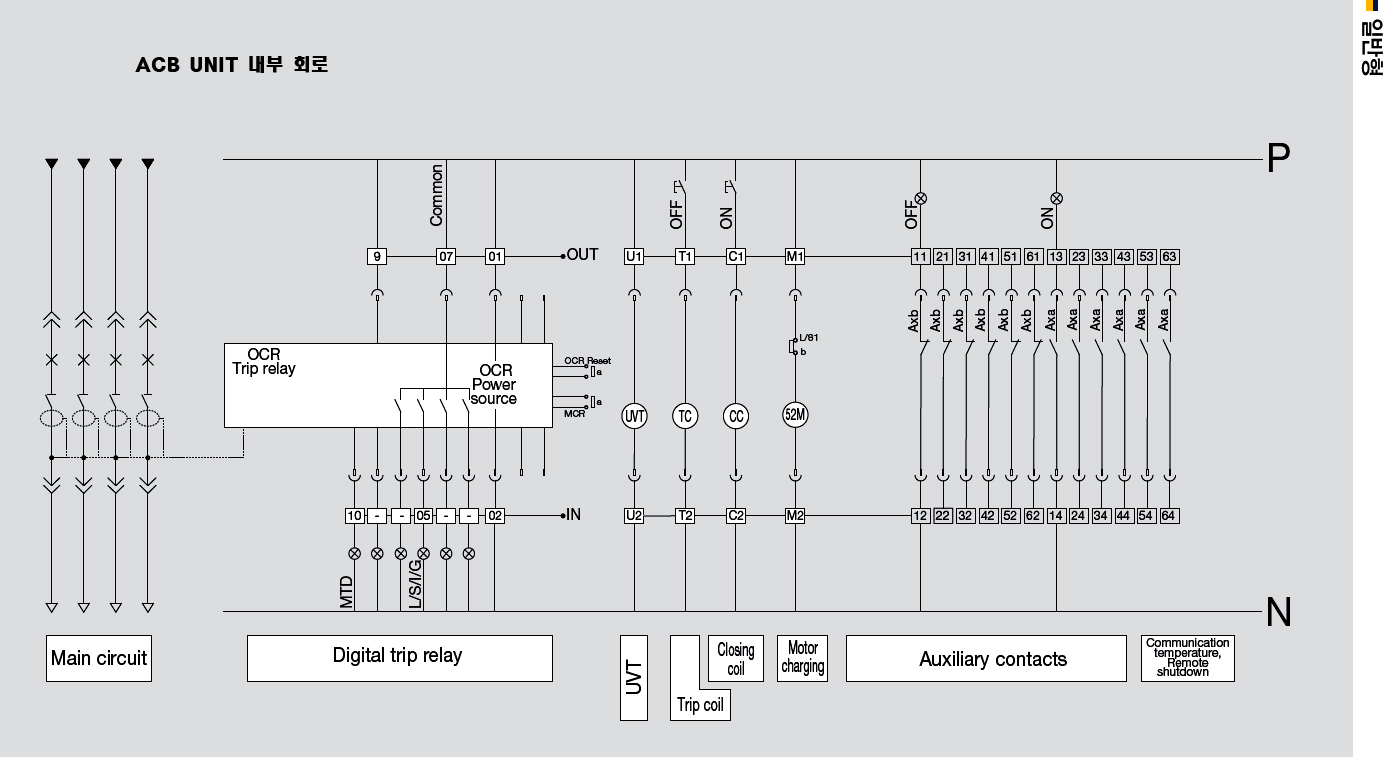

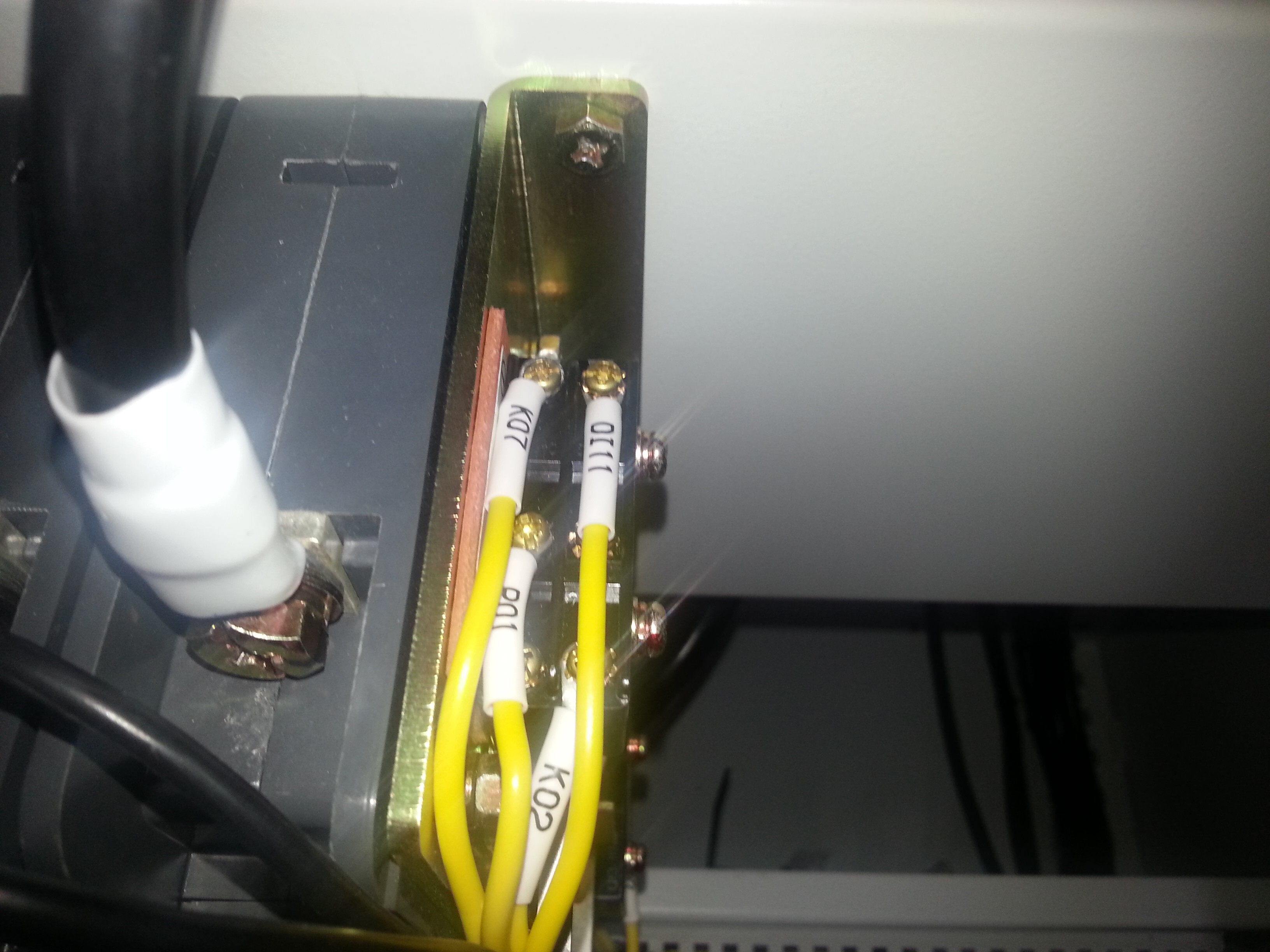

설명) 다음도면의 ACB UNIT-> 계전기 릴레이(51RX, 51SX,51TX,51GX,27X)의 13번 단자, 43번단자

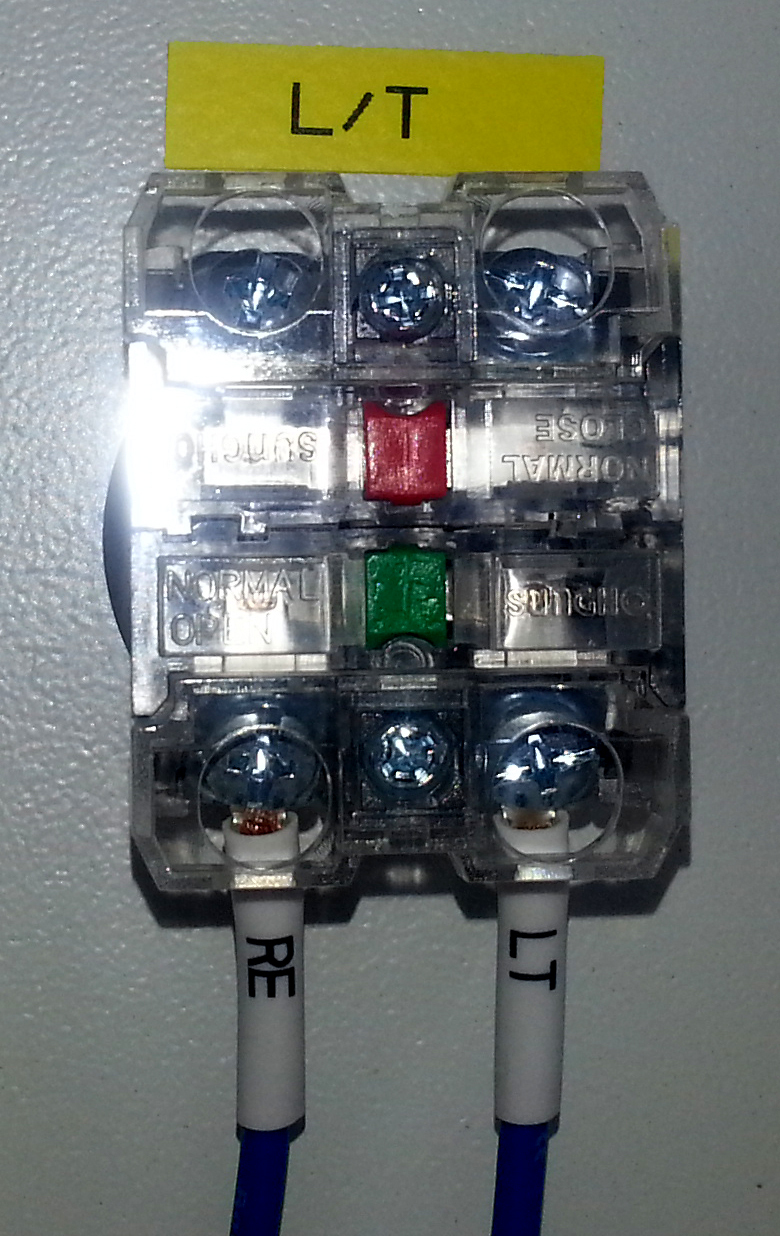

-> 부저용 릴레이(BZX)-> RESET 스위치 -> LT 스위치로 연결됨
과제2) P01의 결선을 확인하자

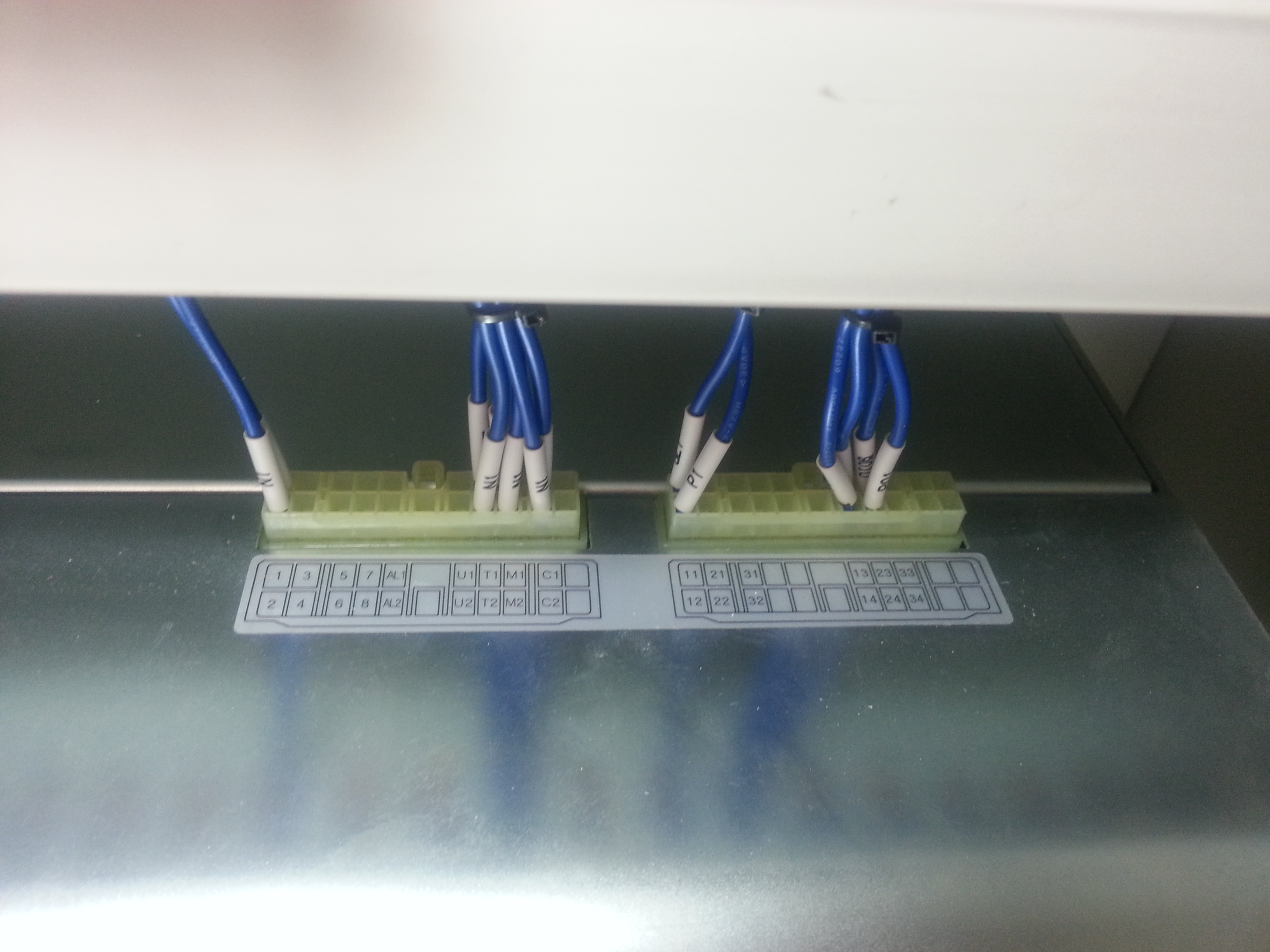

VIPAM의 P01단자에서 -> ACB UNIT(13번단자)-> 계전기 릴레이(51RX, 51SX,51TX,51GX,27X)의 33번 단자
->REMOTE 스위치(33번은 잘못된 표기임) 로 연결됨
