[학습내용] 변압기 PANEL 이해하기.

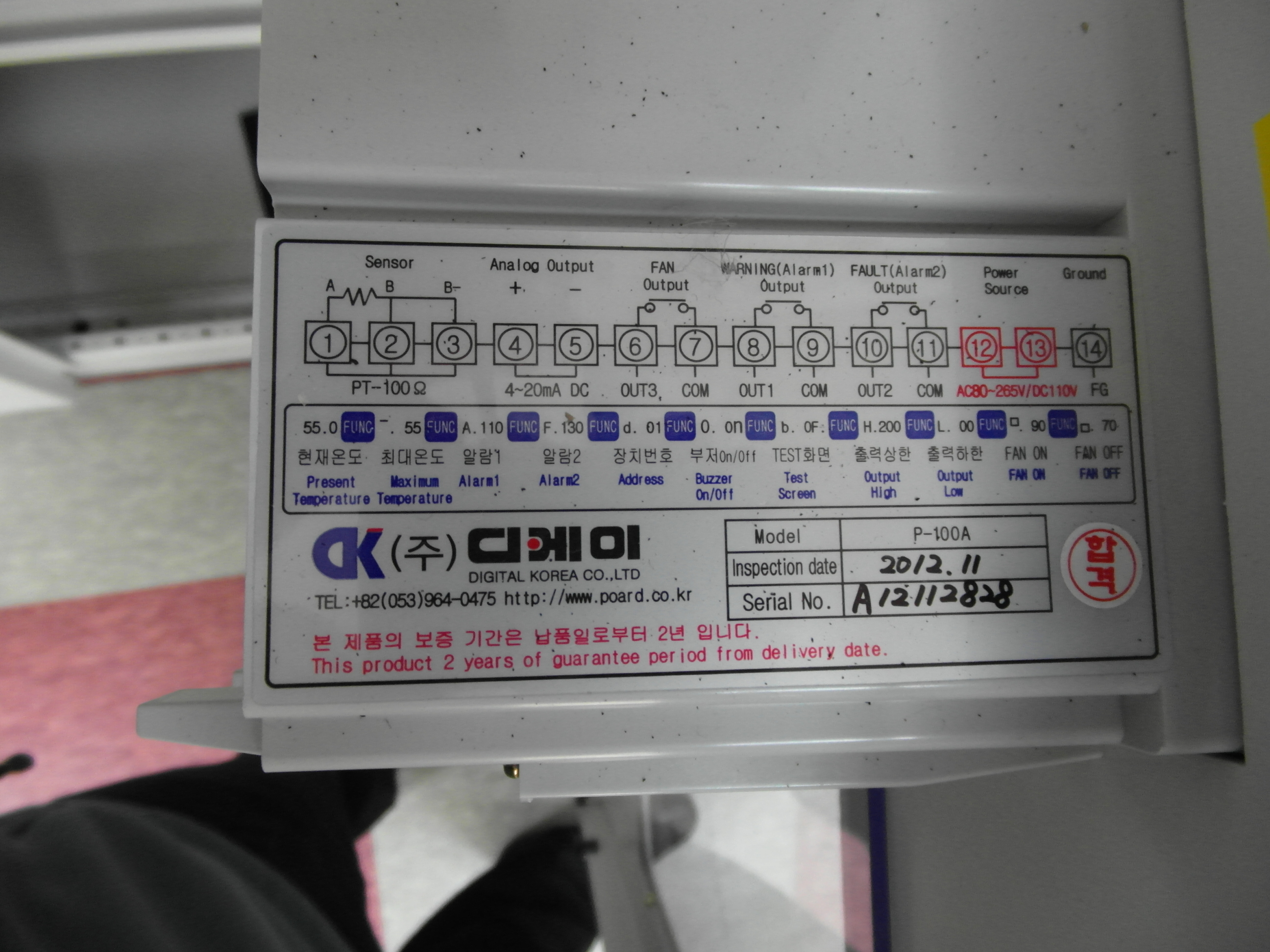

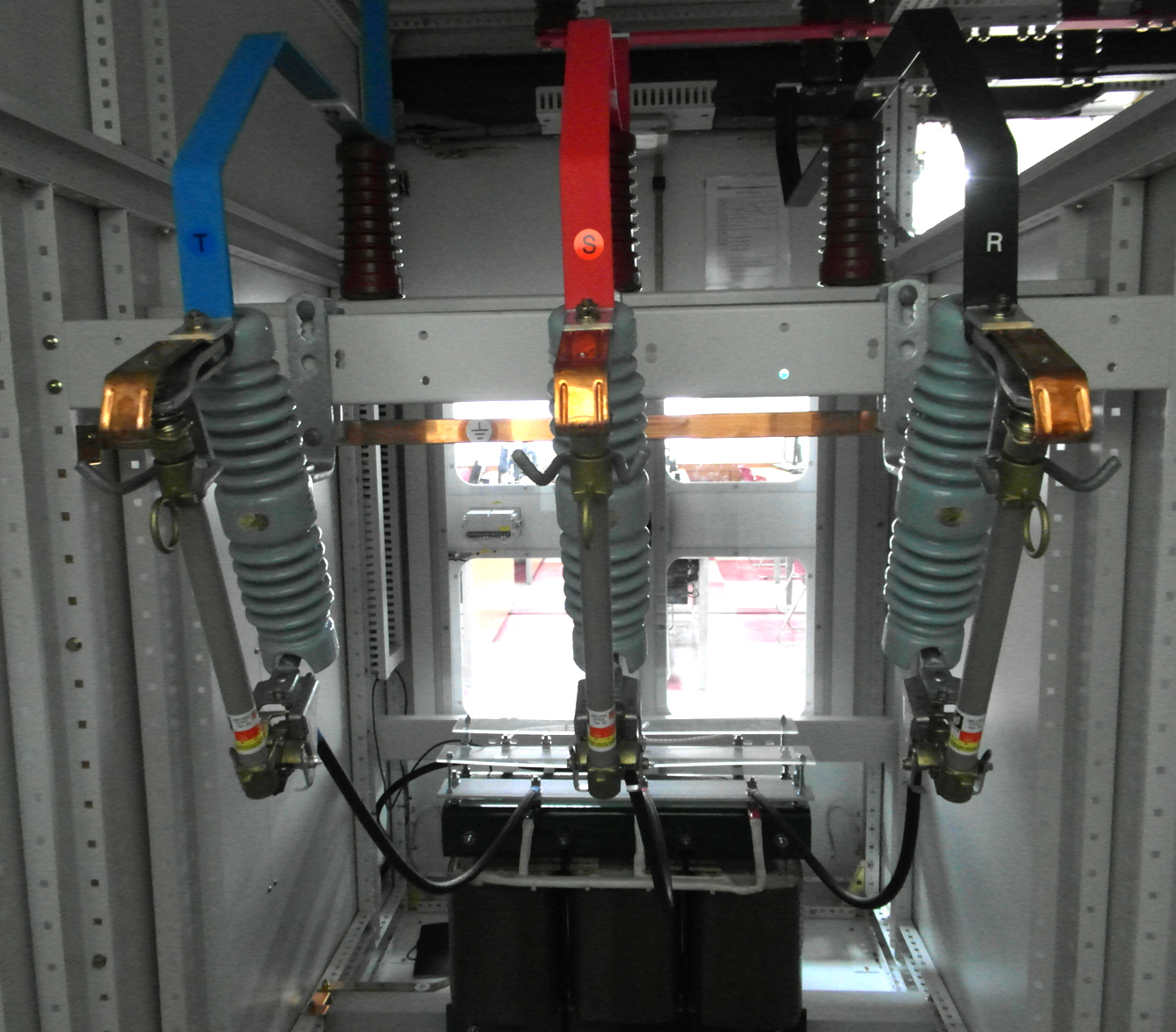

1. 도면상에 표기된 심벌(COS TR) 과 실제 제품을 메칭시키고 그 역활을 이해한다.
2. 변압기의 1차 측과 2차측을 이해할수 있다.
3. 변압기의 결선관계를 이해할 수 있다.
4. 변압기의 TAP을 설정할 수 있다.
5. 변압기의 정격전류를 계산할수 있다.
[실습]
1. 변압기의 결선관계를 확인한다.
2. COS의 퓨즈 상태를 확인하고 퓨즈 교체후(교체는 생략) 재투입할 수 있다.
[과제]
1. 변압기의 역할과 COS의 역할을 기재하세요
2. 다음과제를 하세요
- 변압기의 결선을 이해한다.
- 수전전압강하에 대한 공급전압 조정(변압기의 TAP 값을 선정할 수 있다.)
- 변압기의 1차 2차 정격전류를 산정할 수 있다.
- 유입변압기의 열화에 대한 검사방법및 구성을 이해할 수 있다.

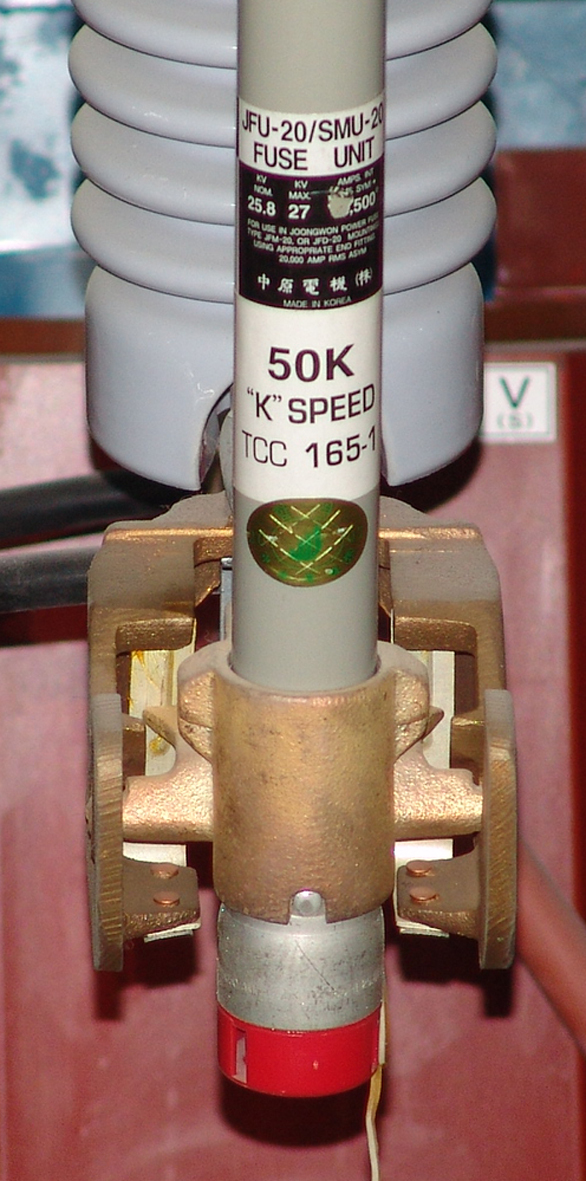

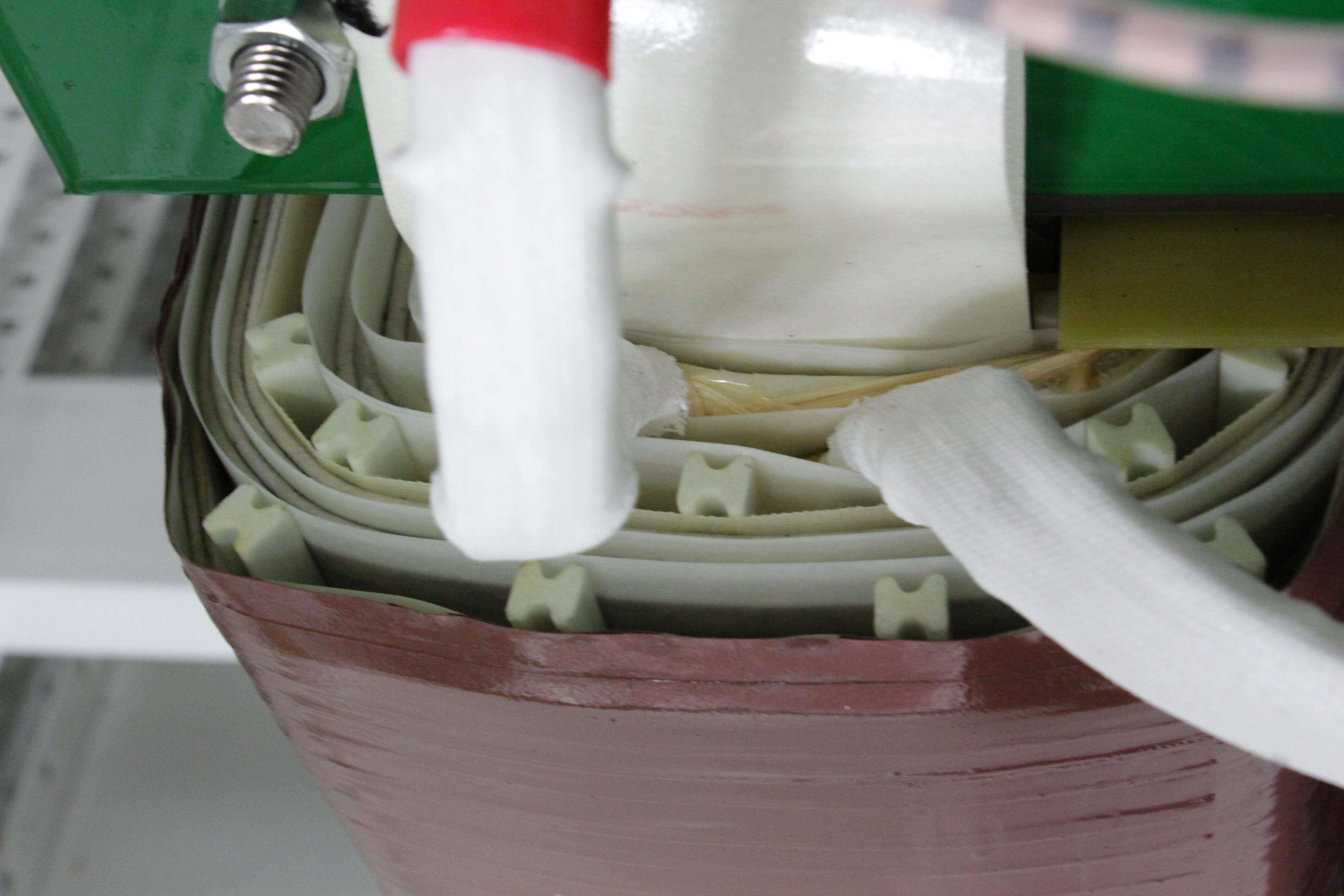

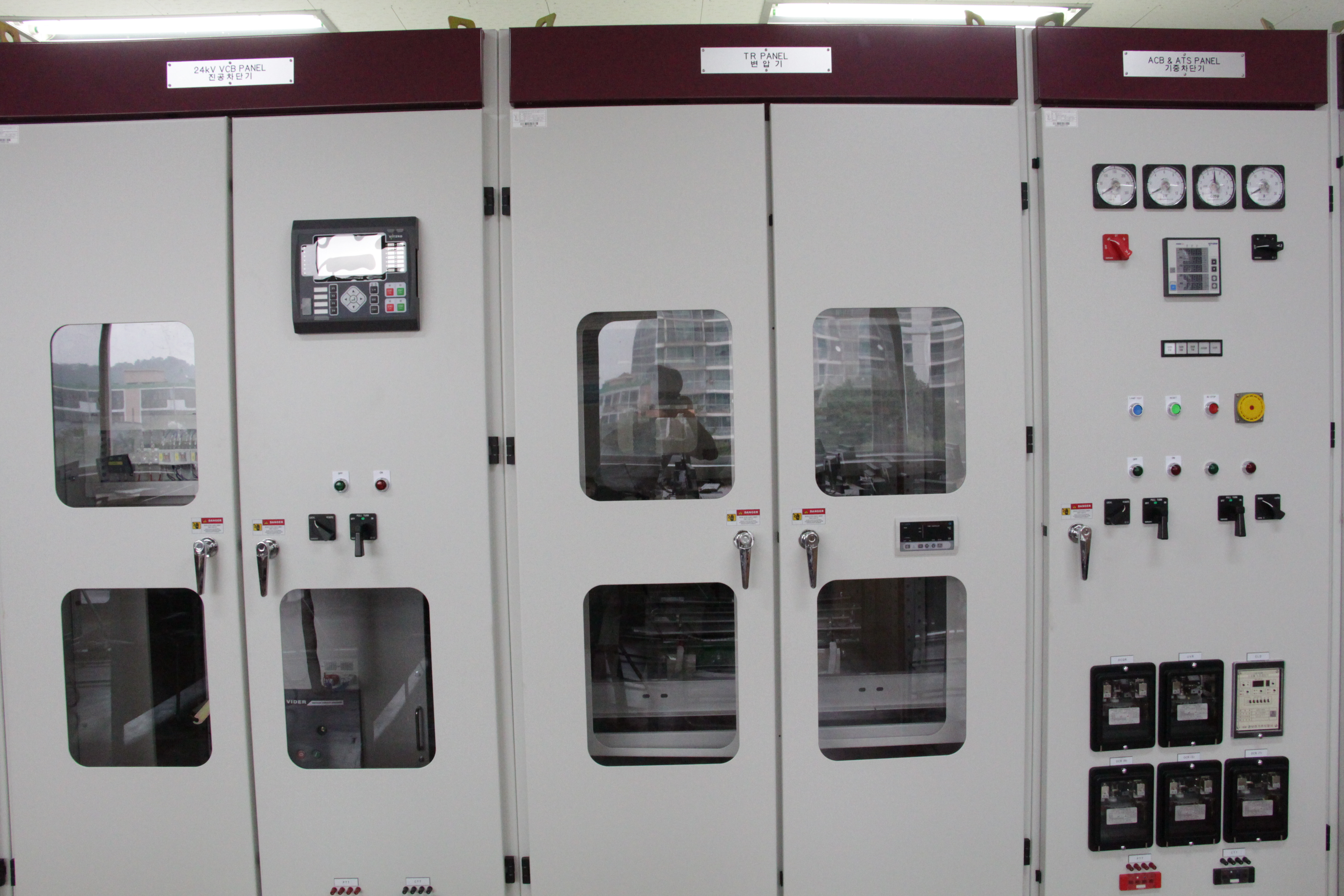

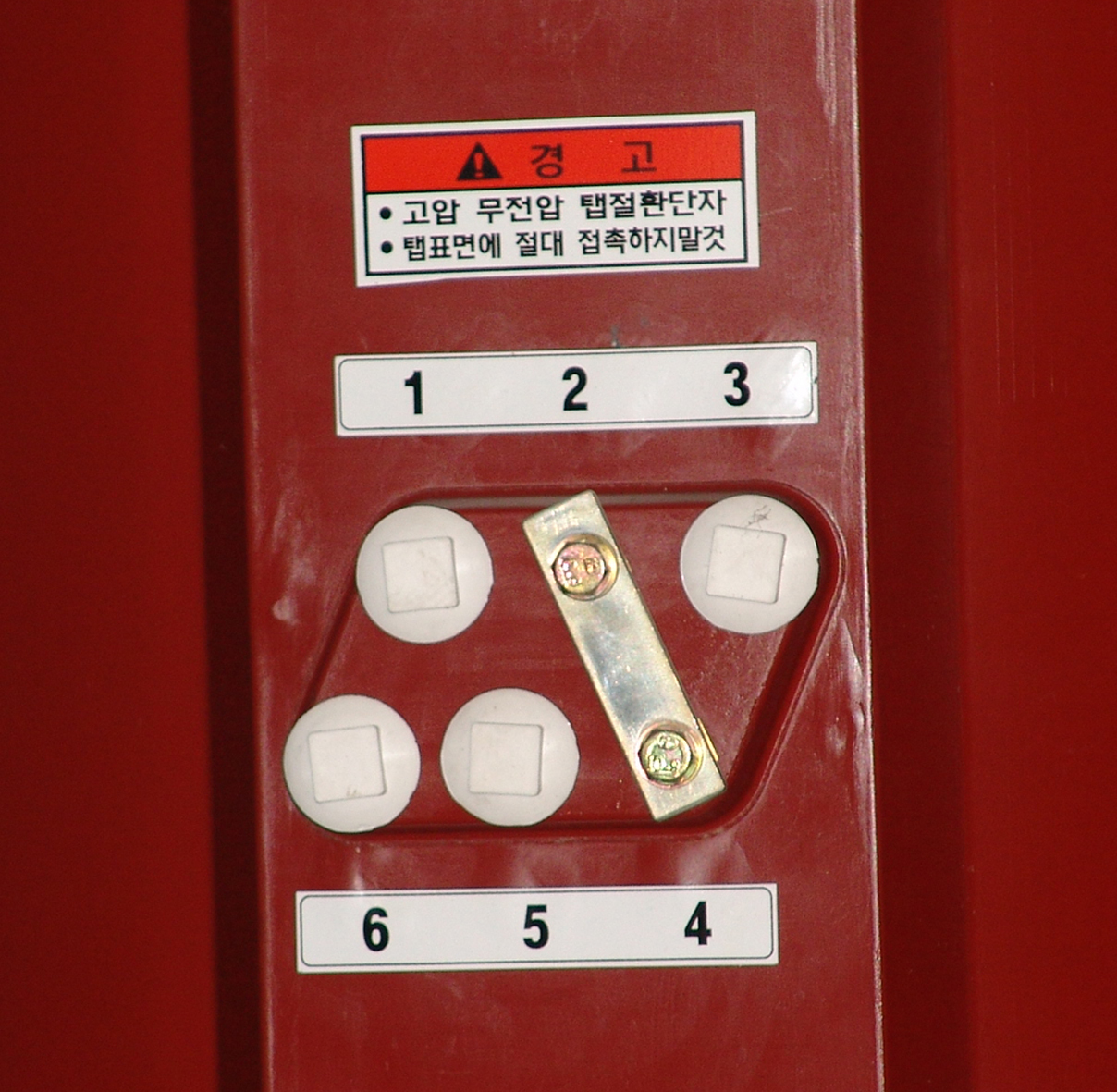

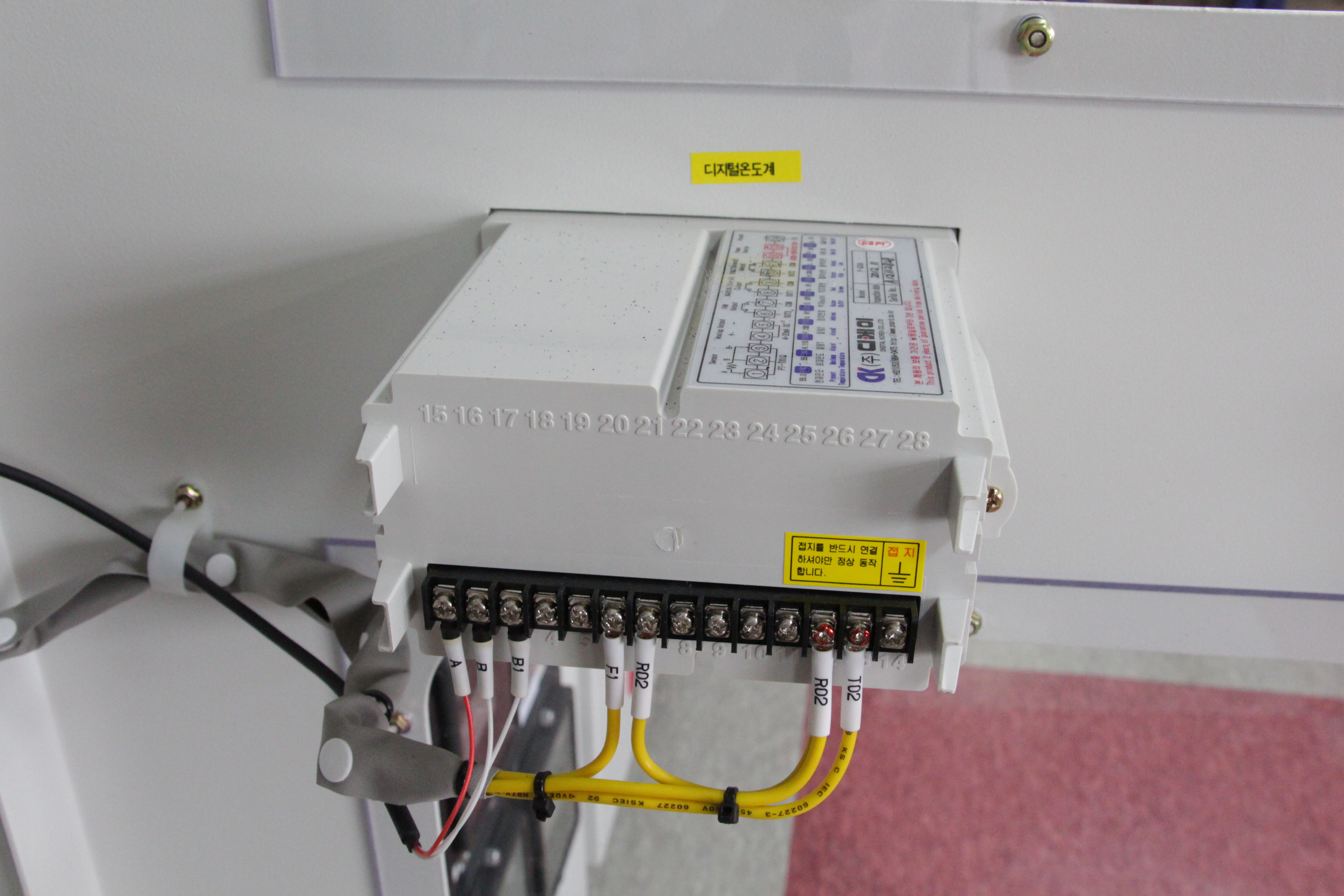

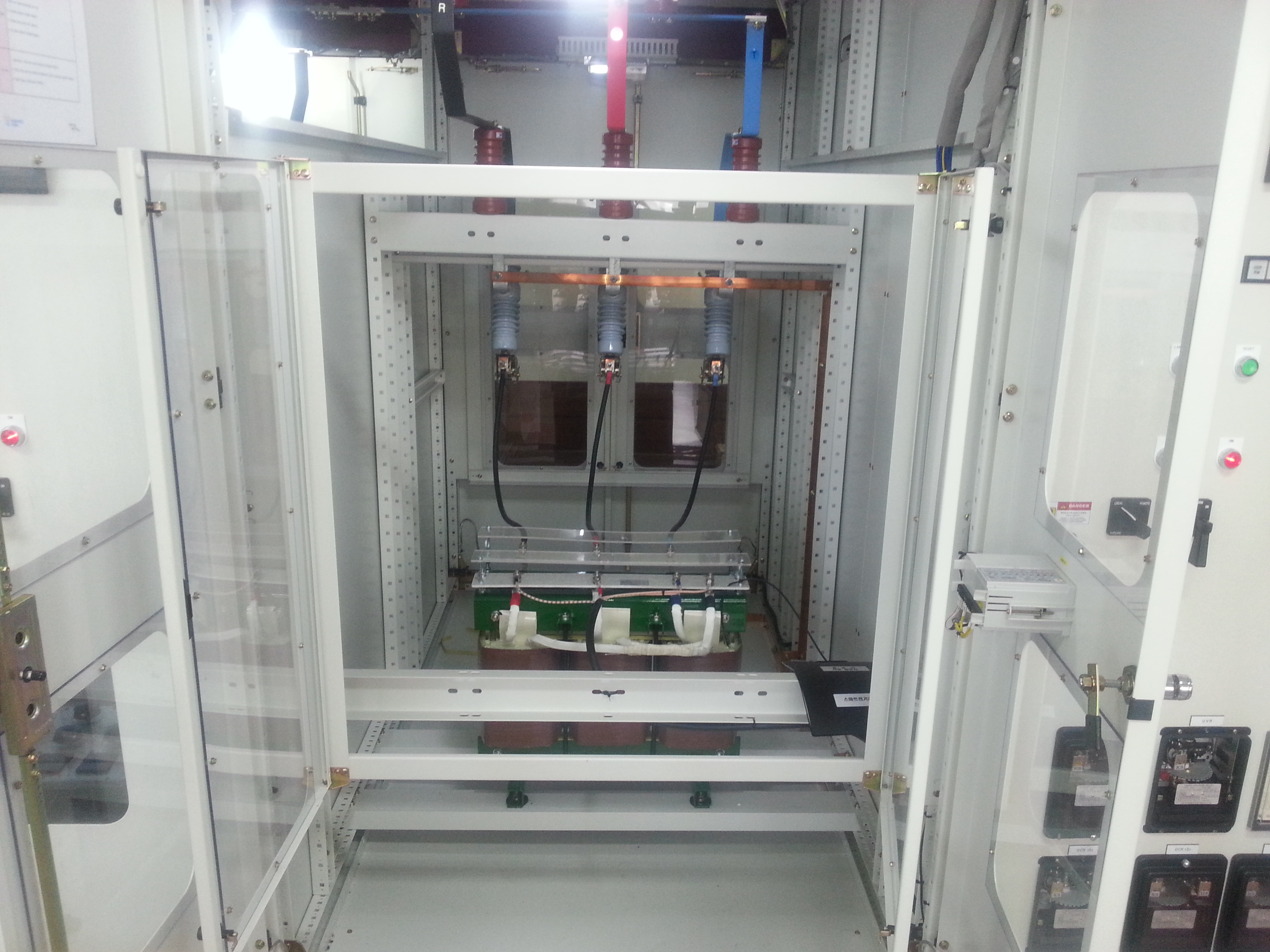

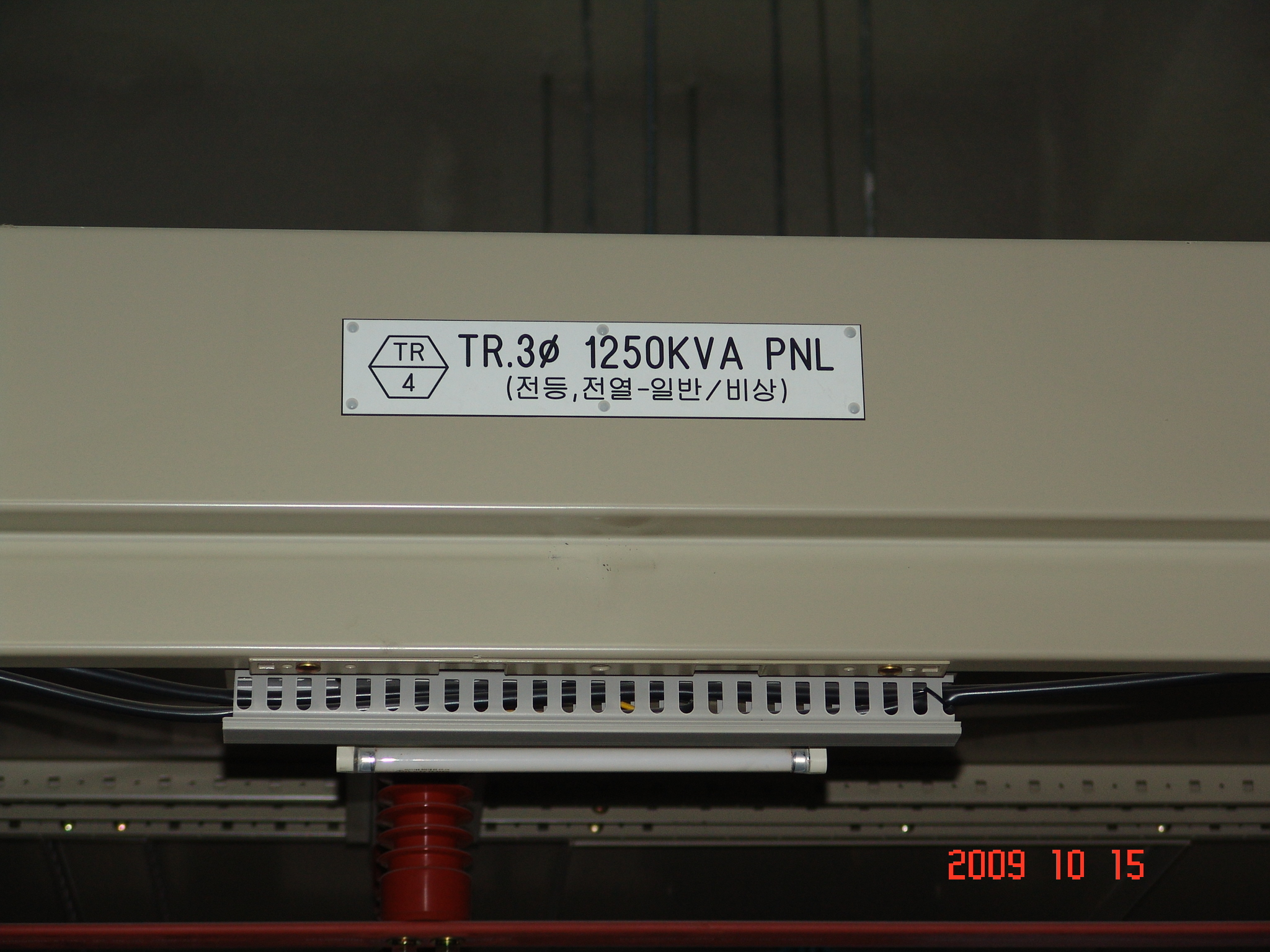

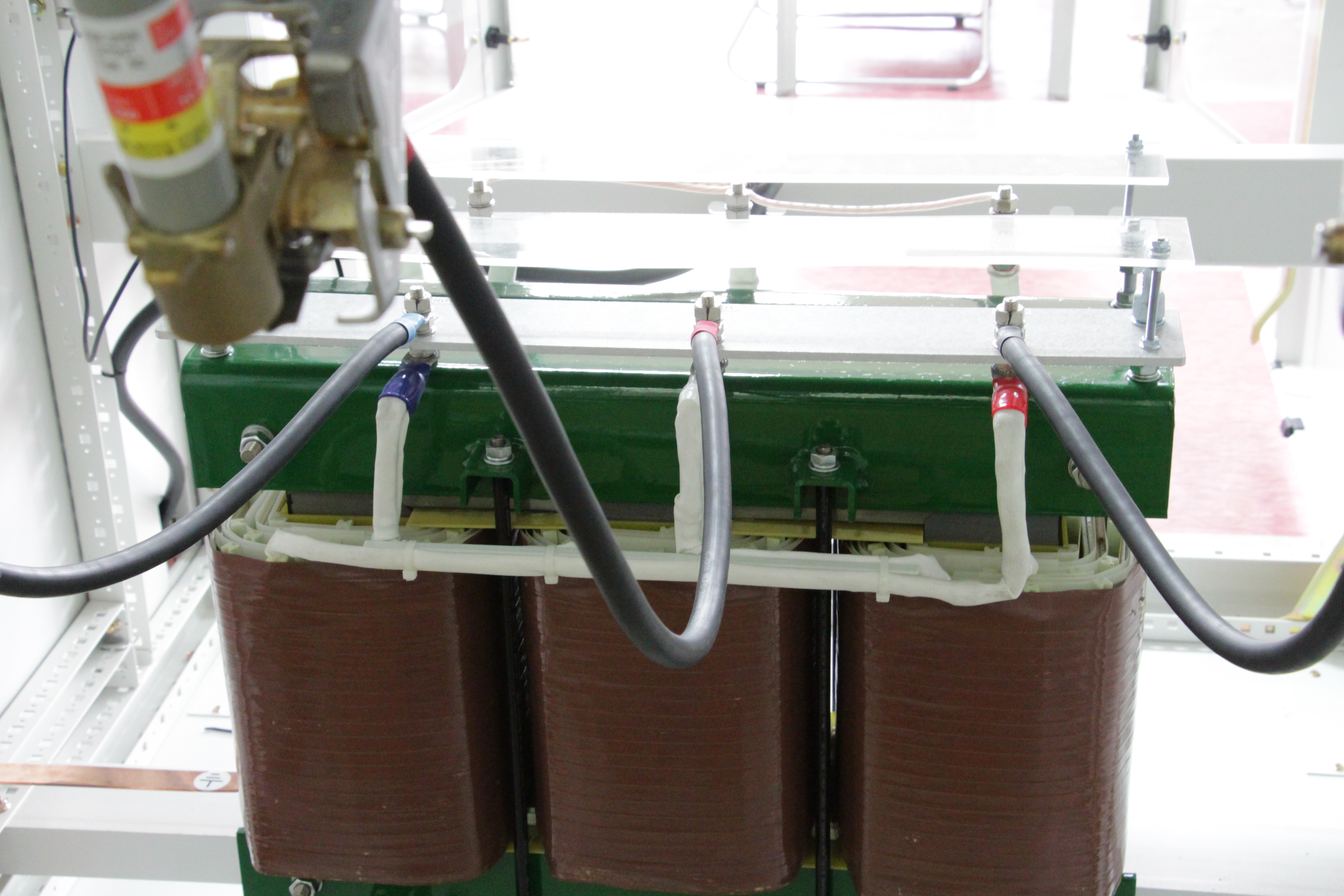

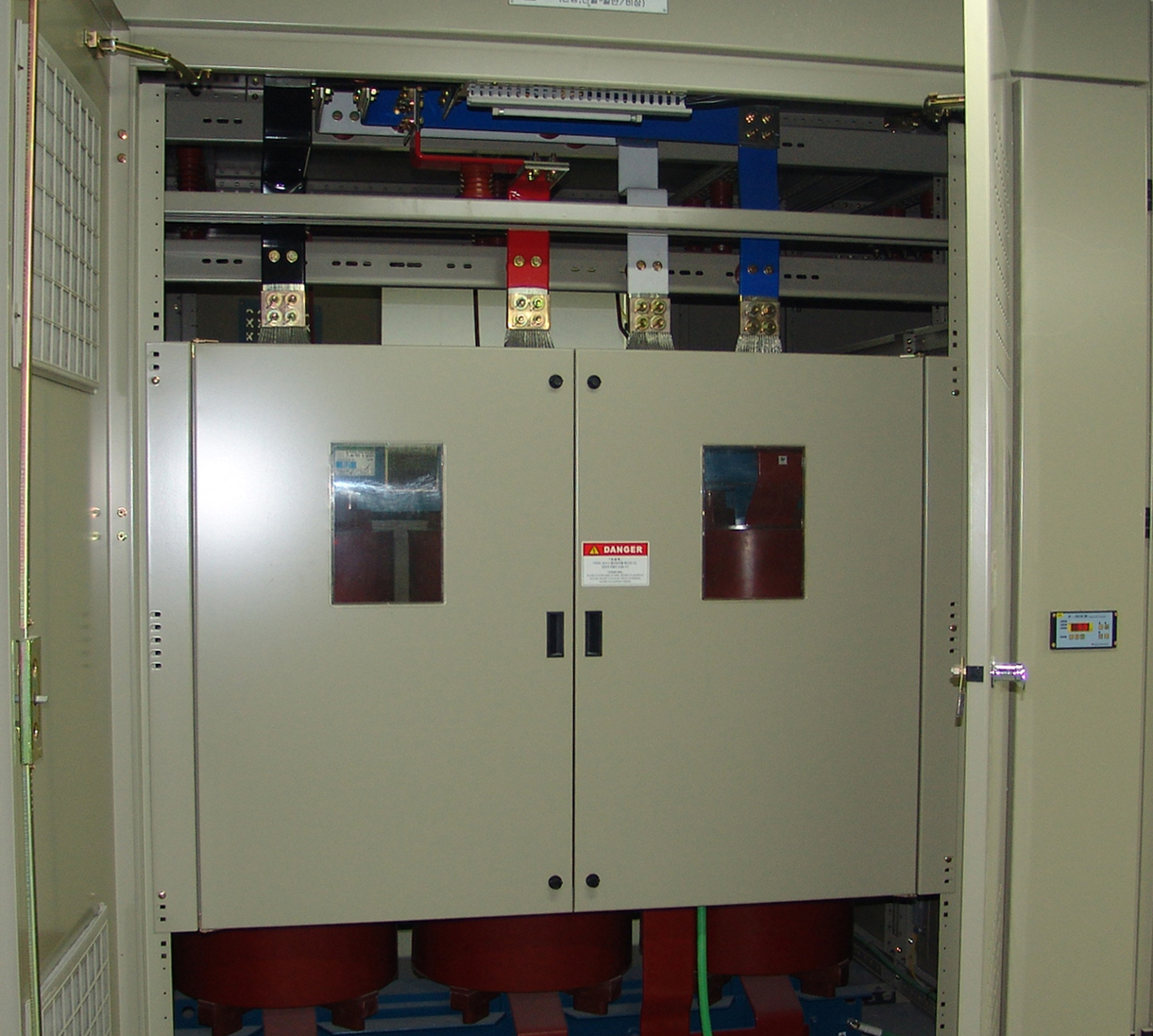

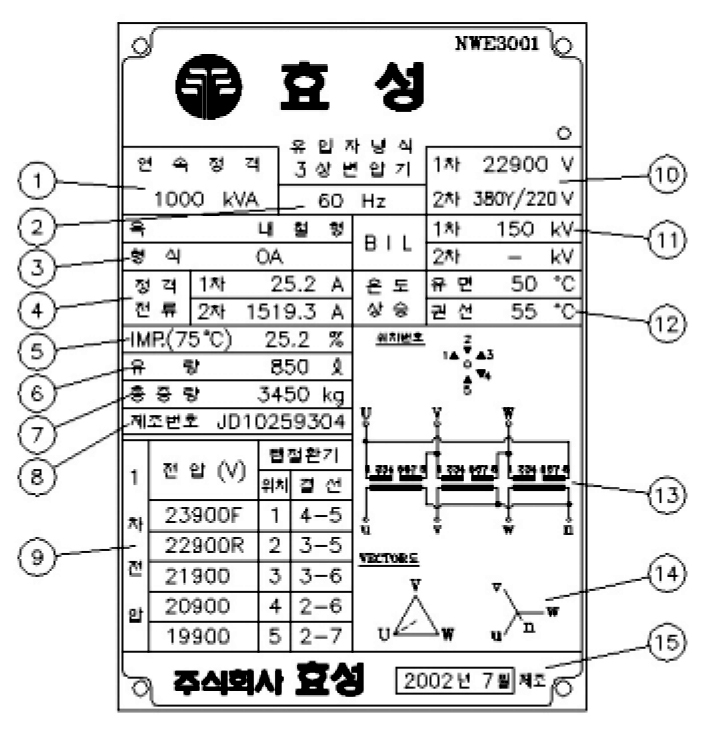

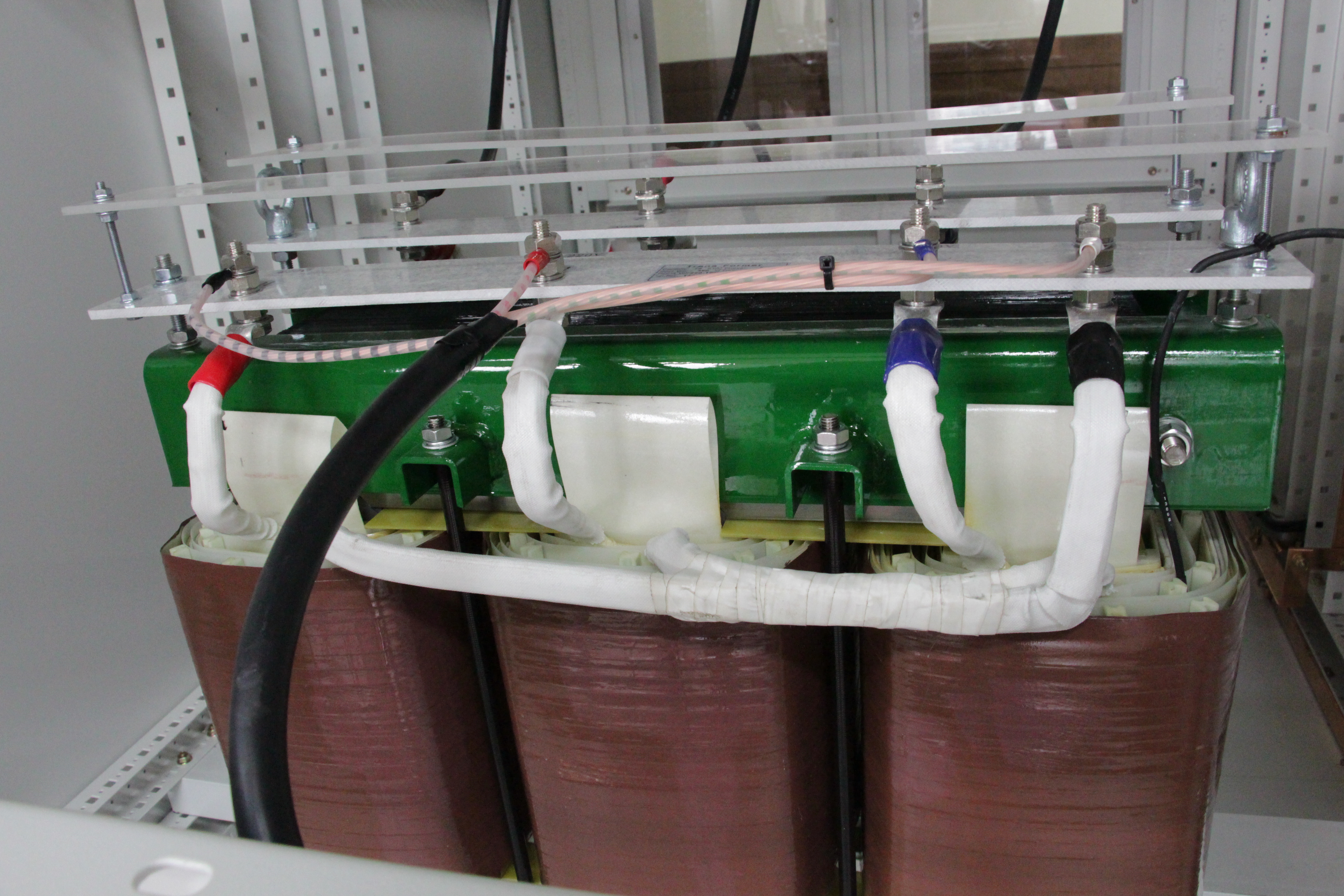

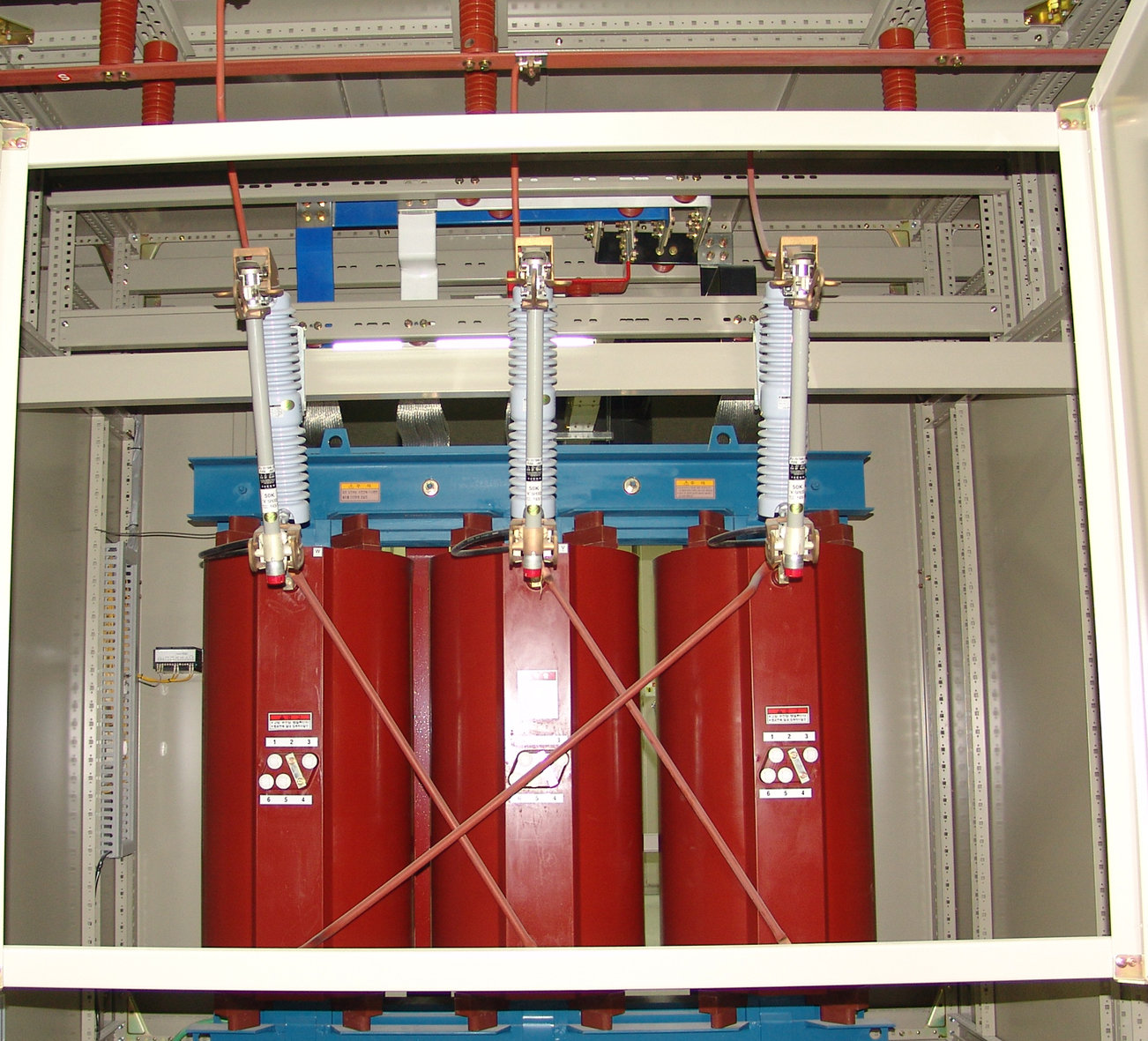

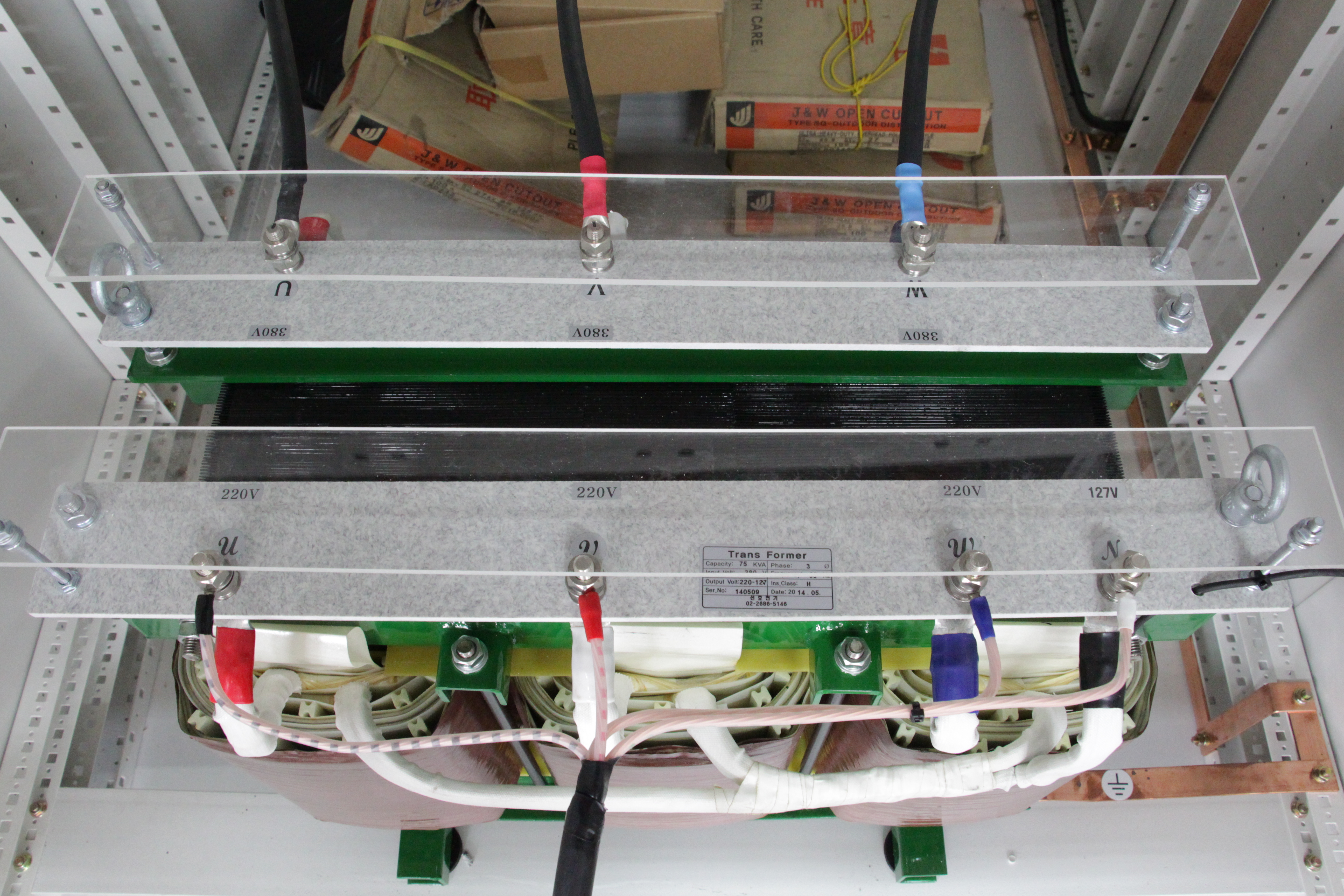

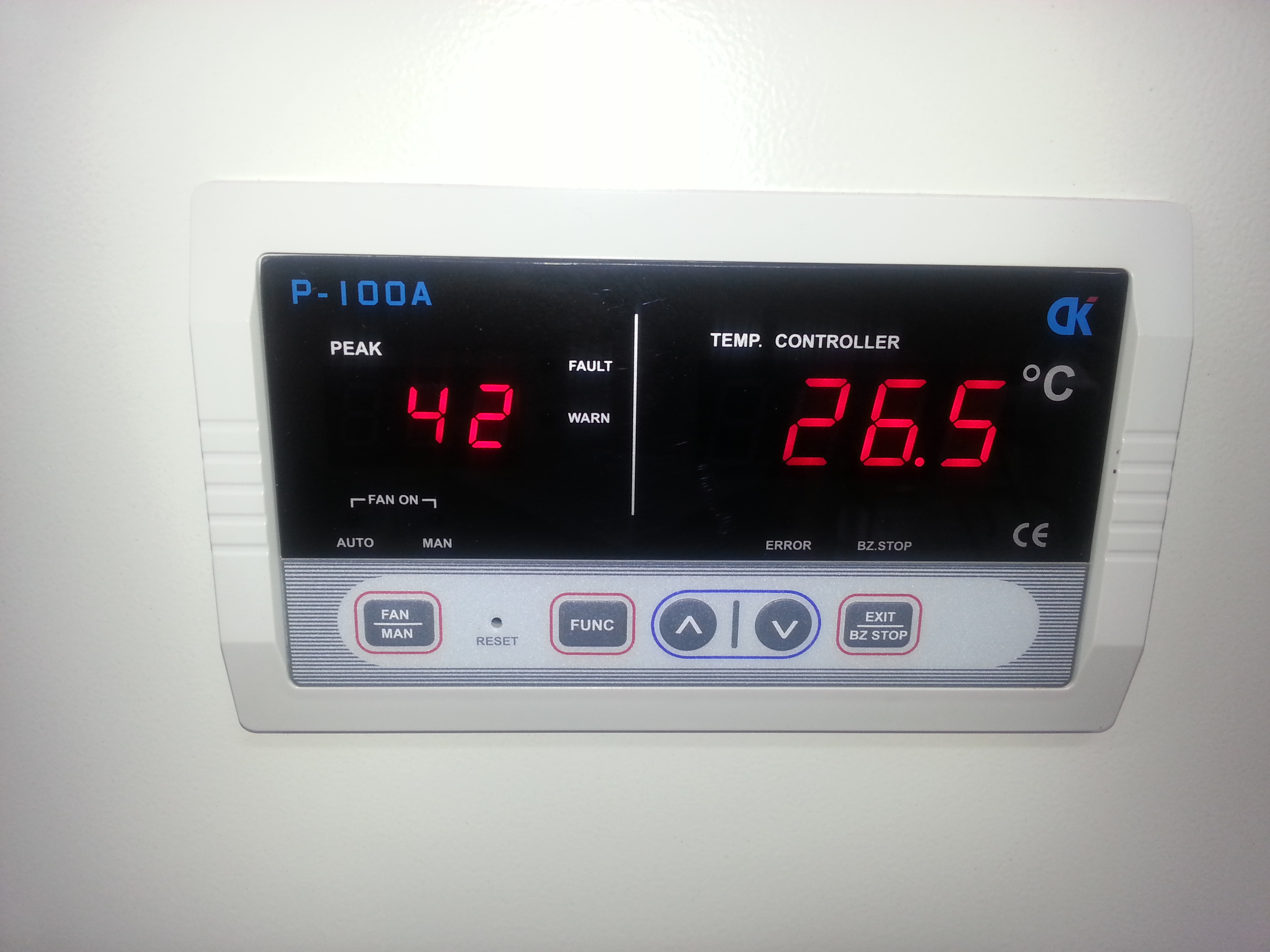

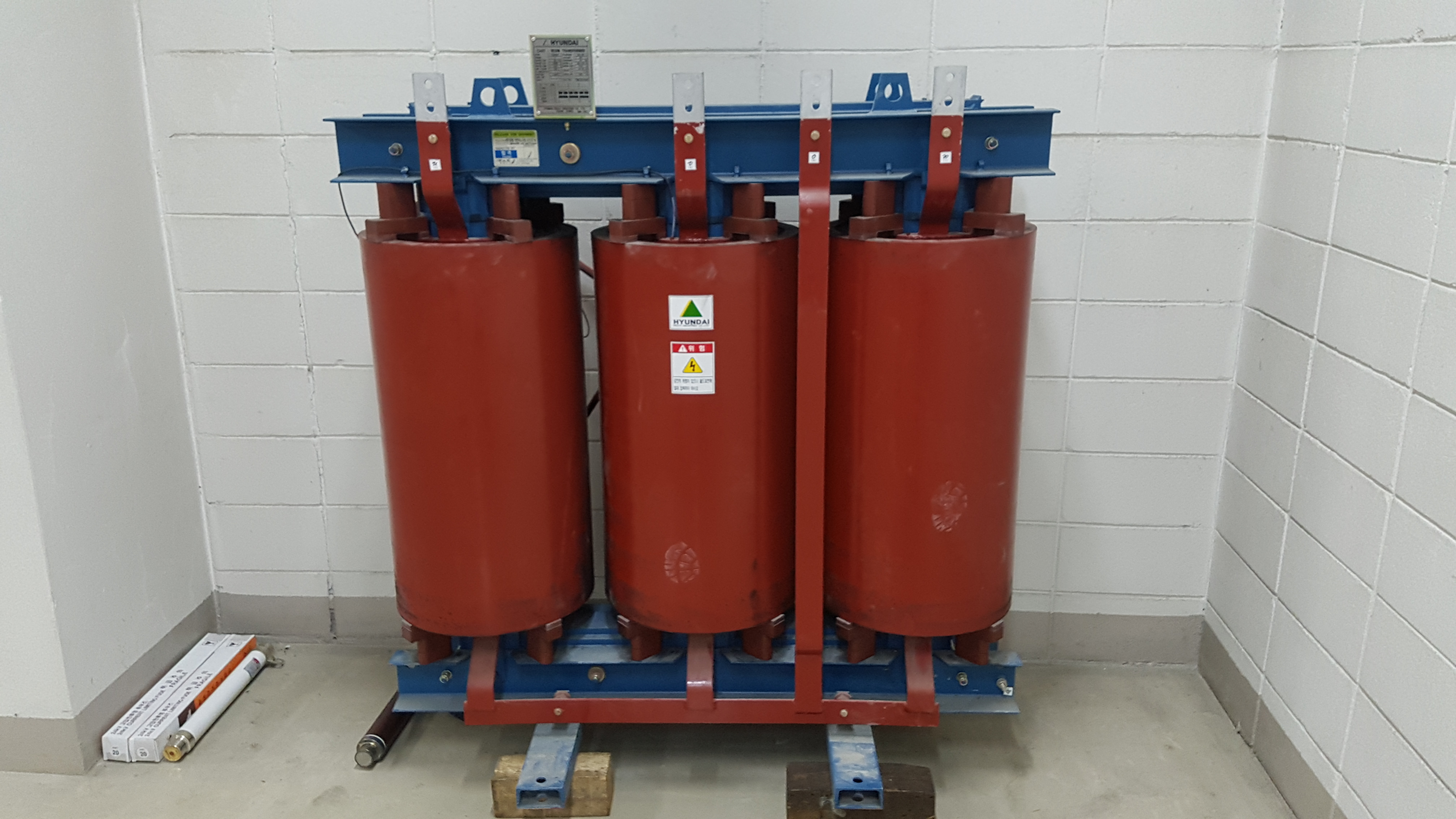

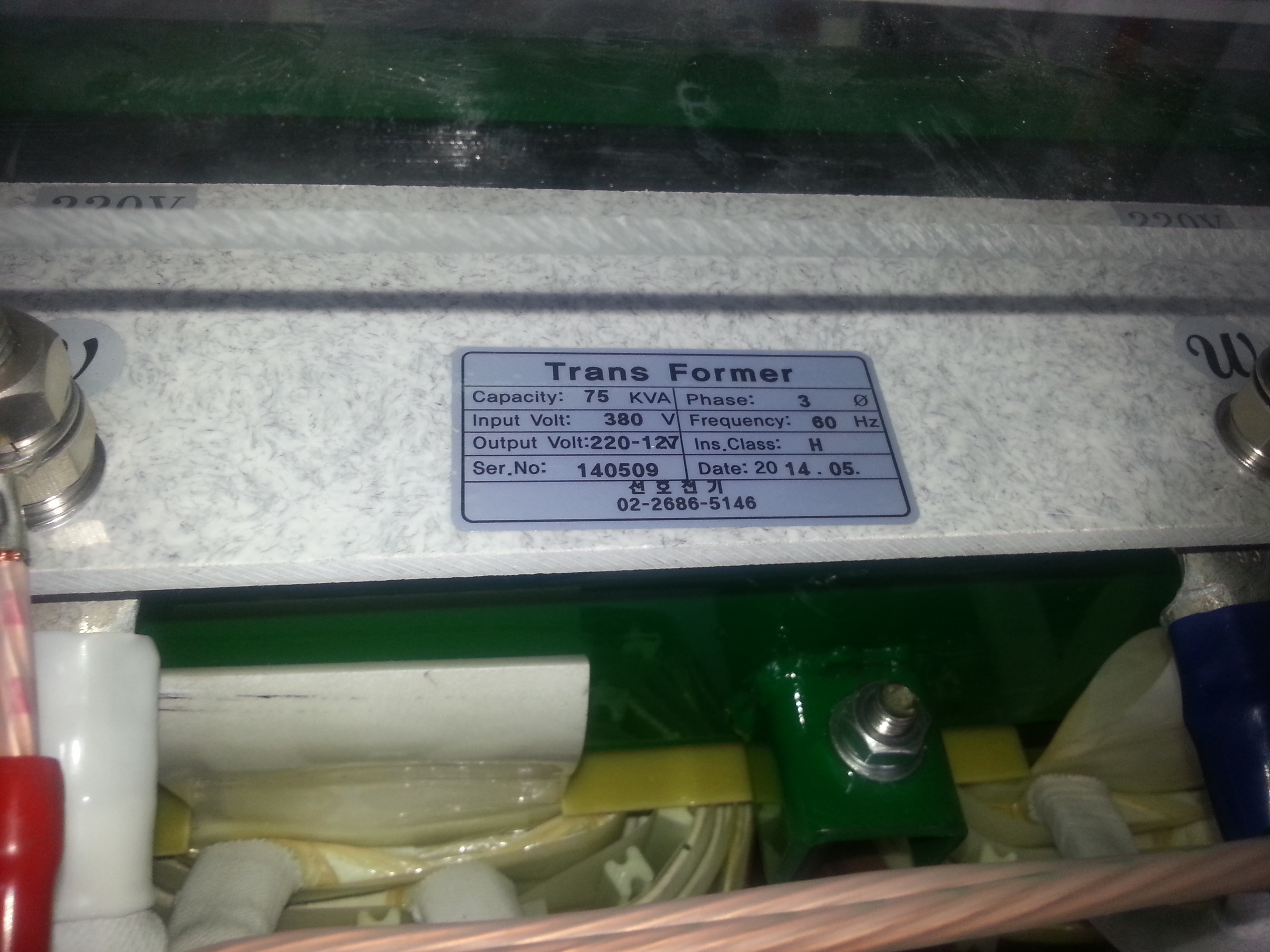

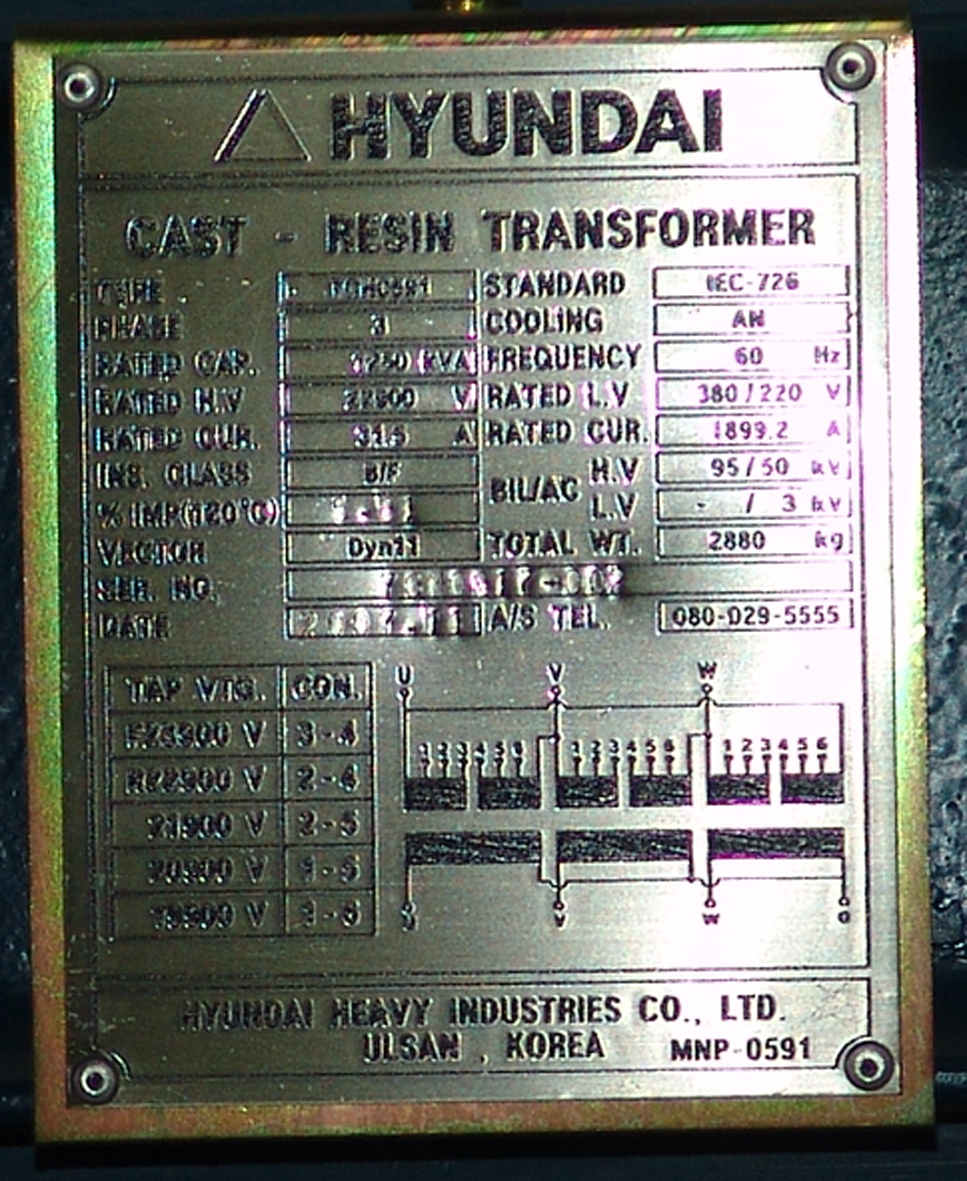

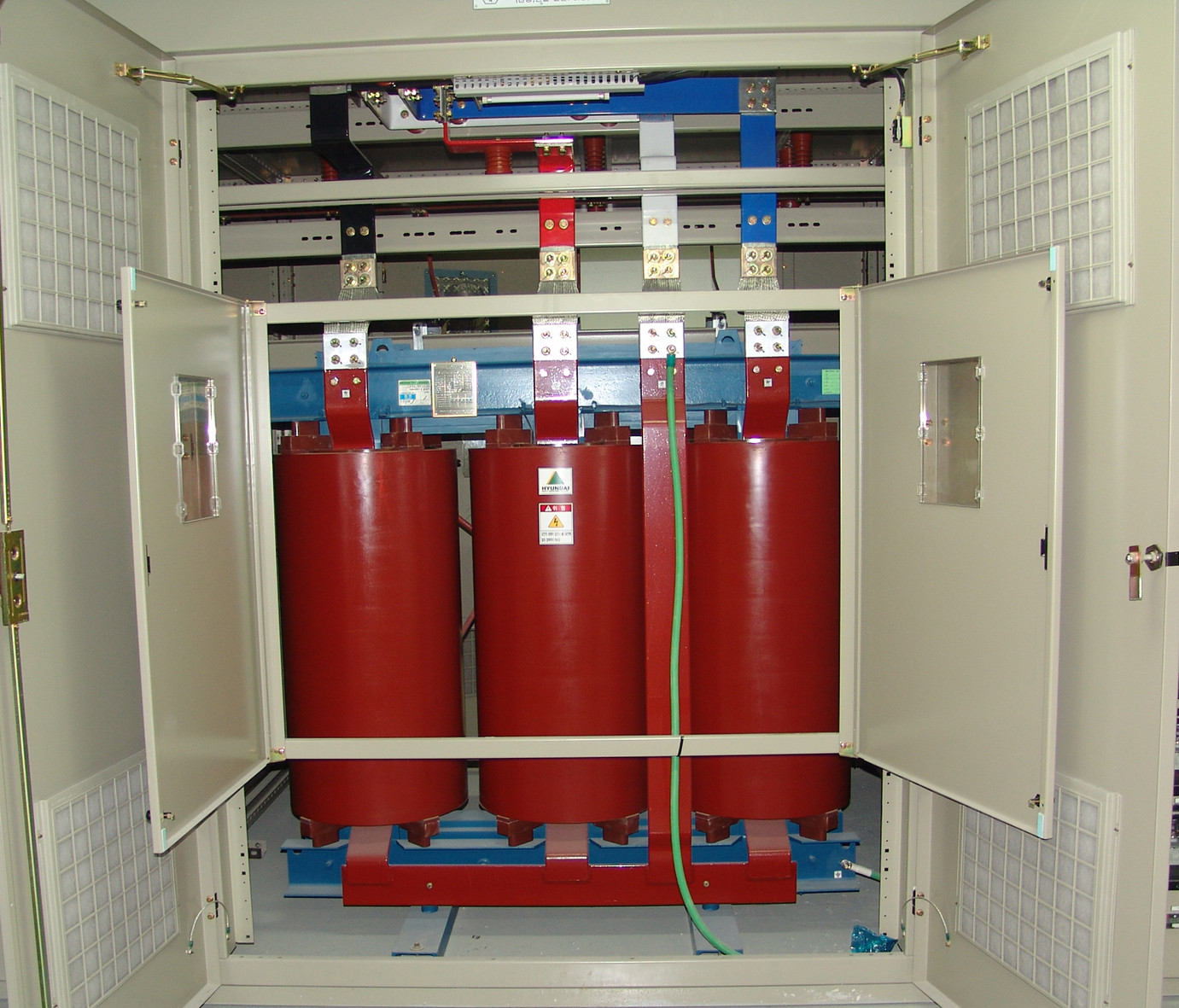

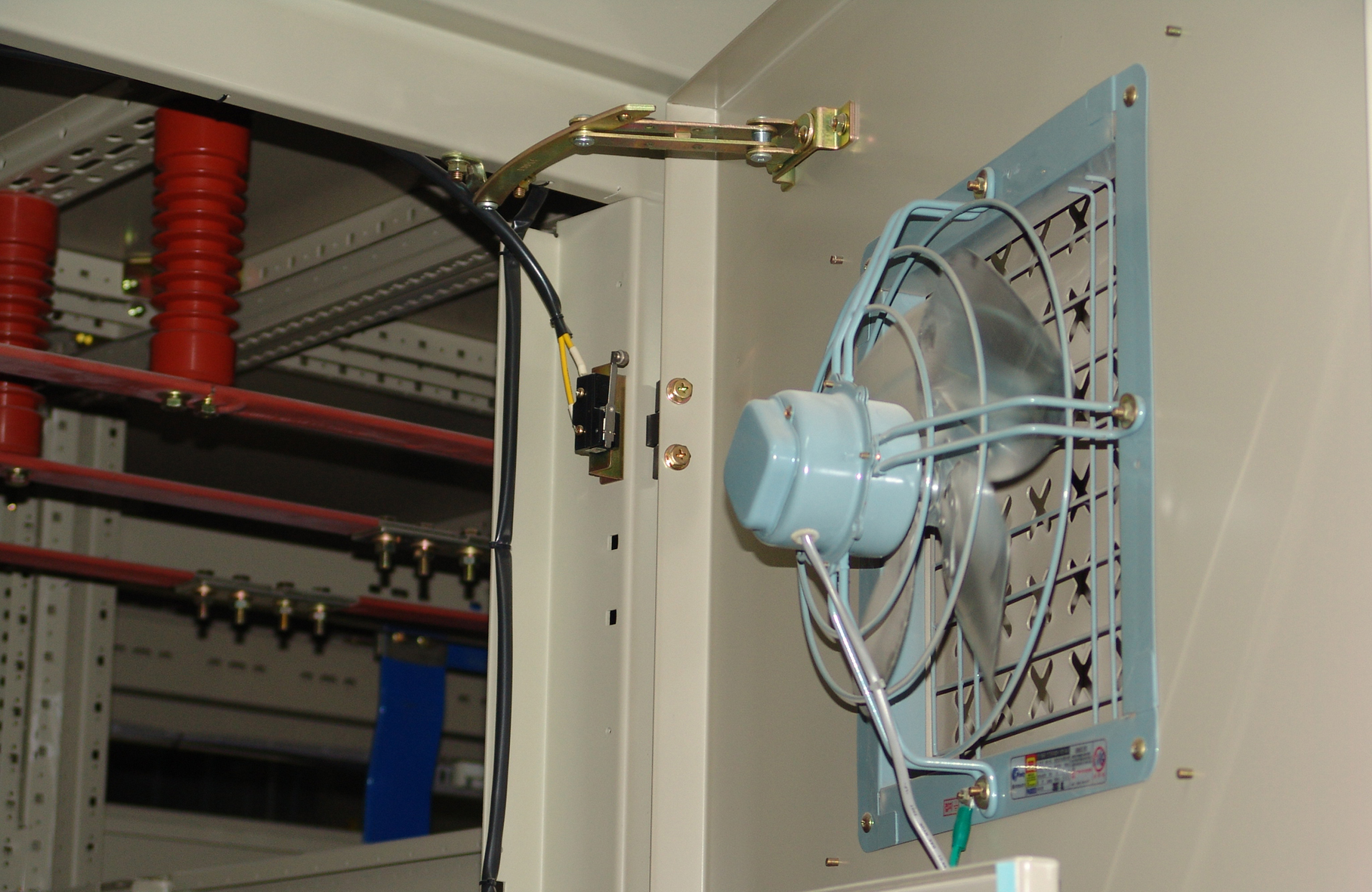

[실제현장에 설치된 변압기]
