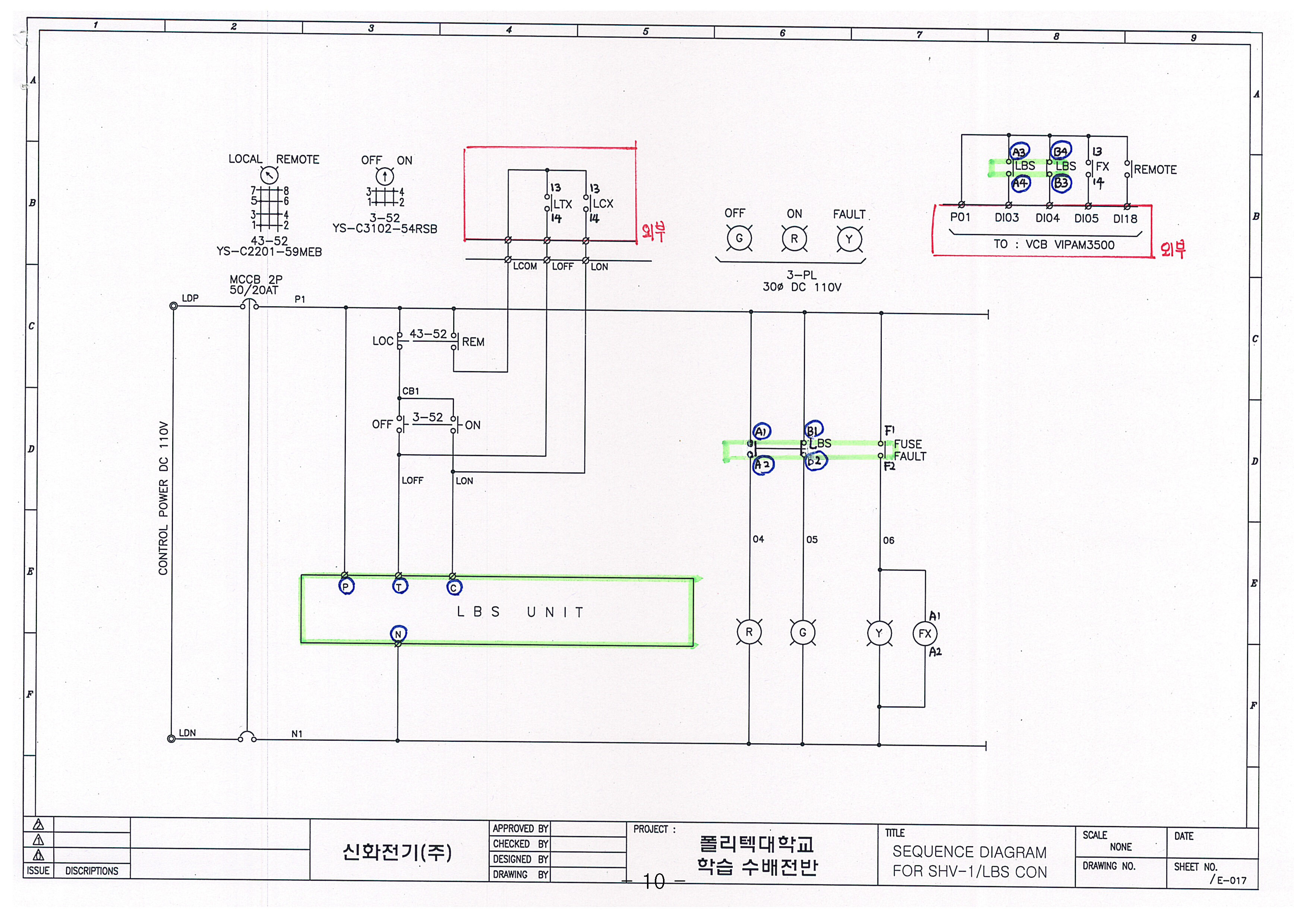

[학습내용] LBS PANEL 시퀀스 이해하기.

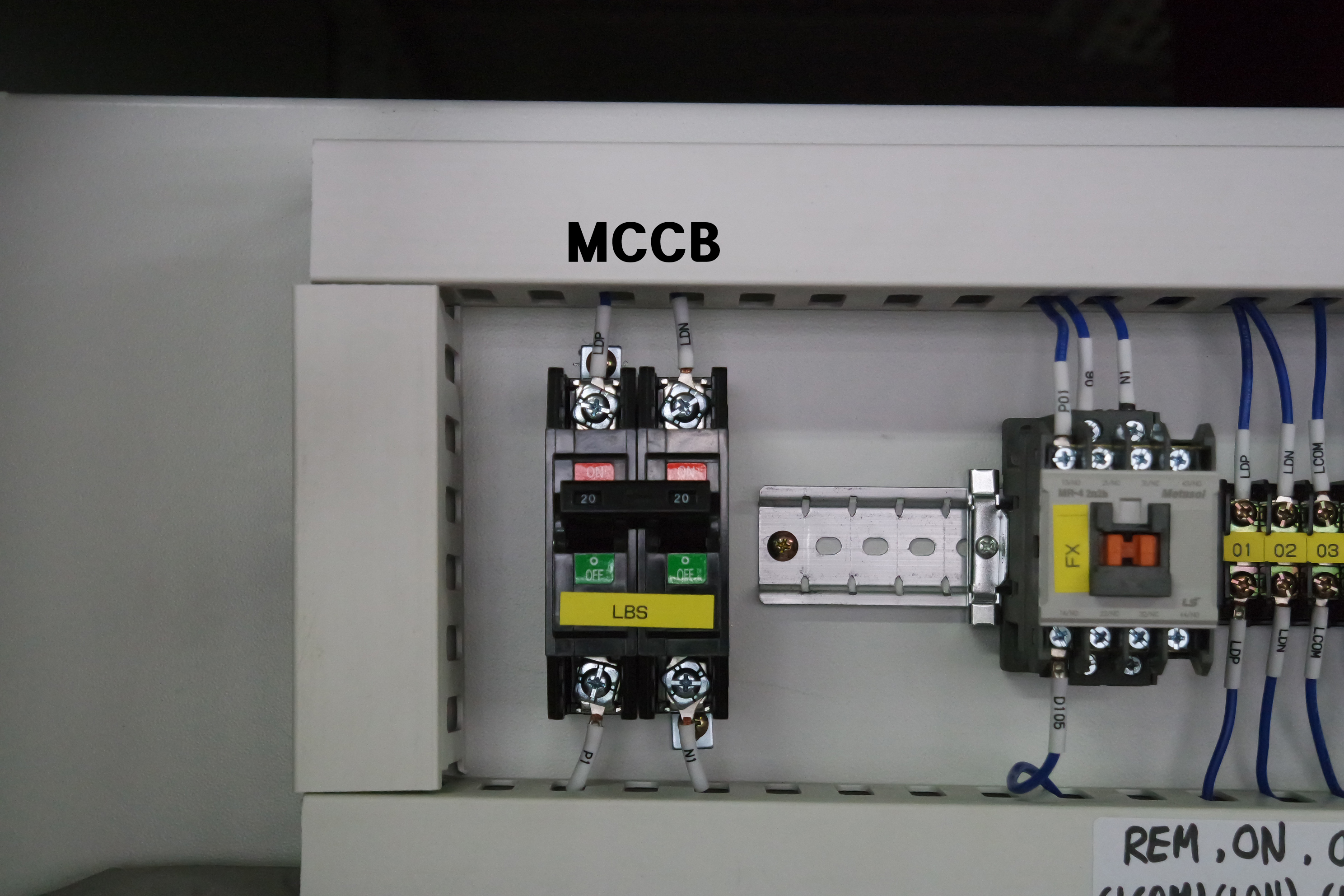

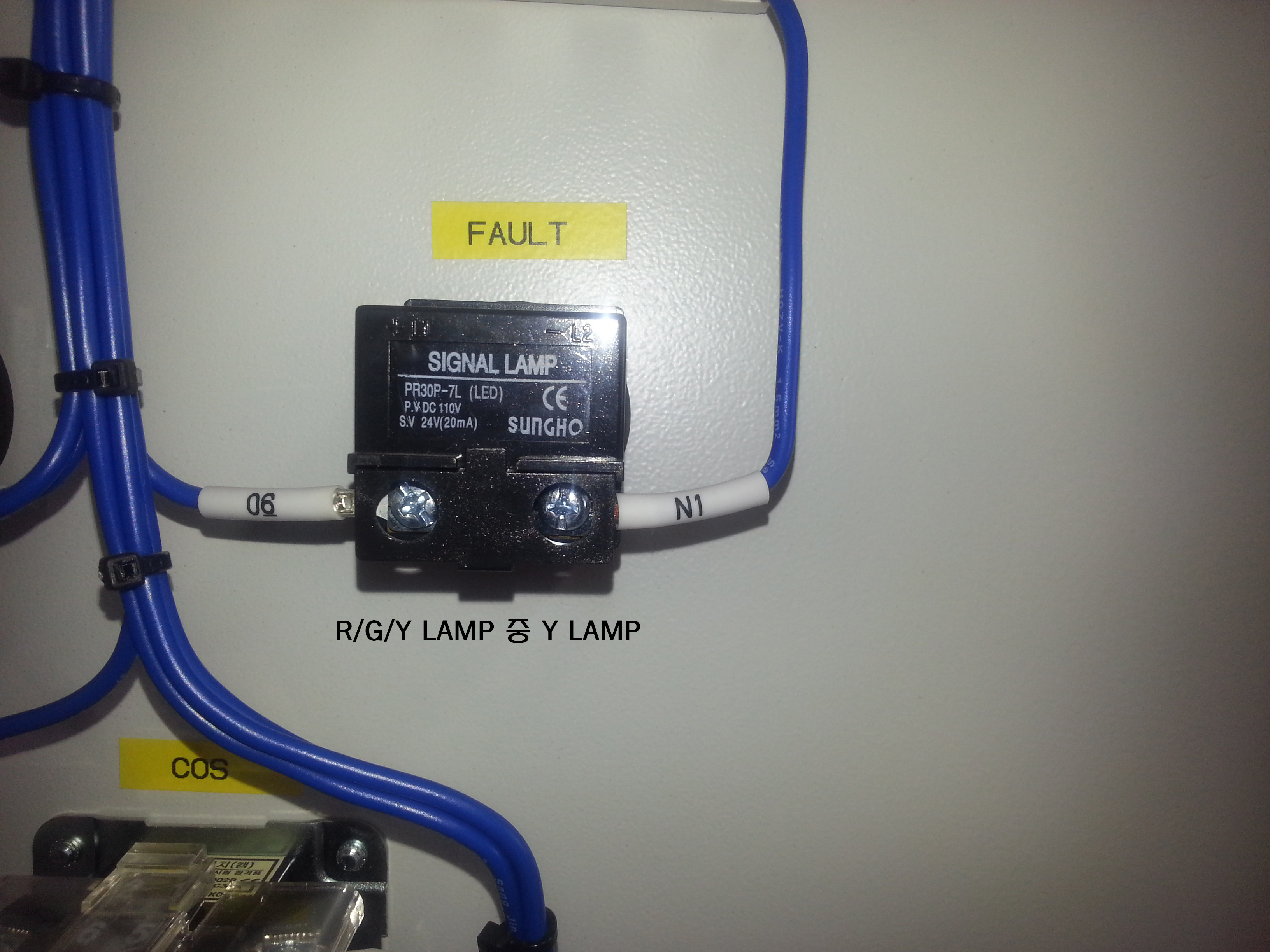

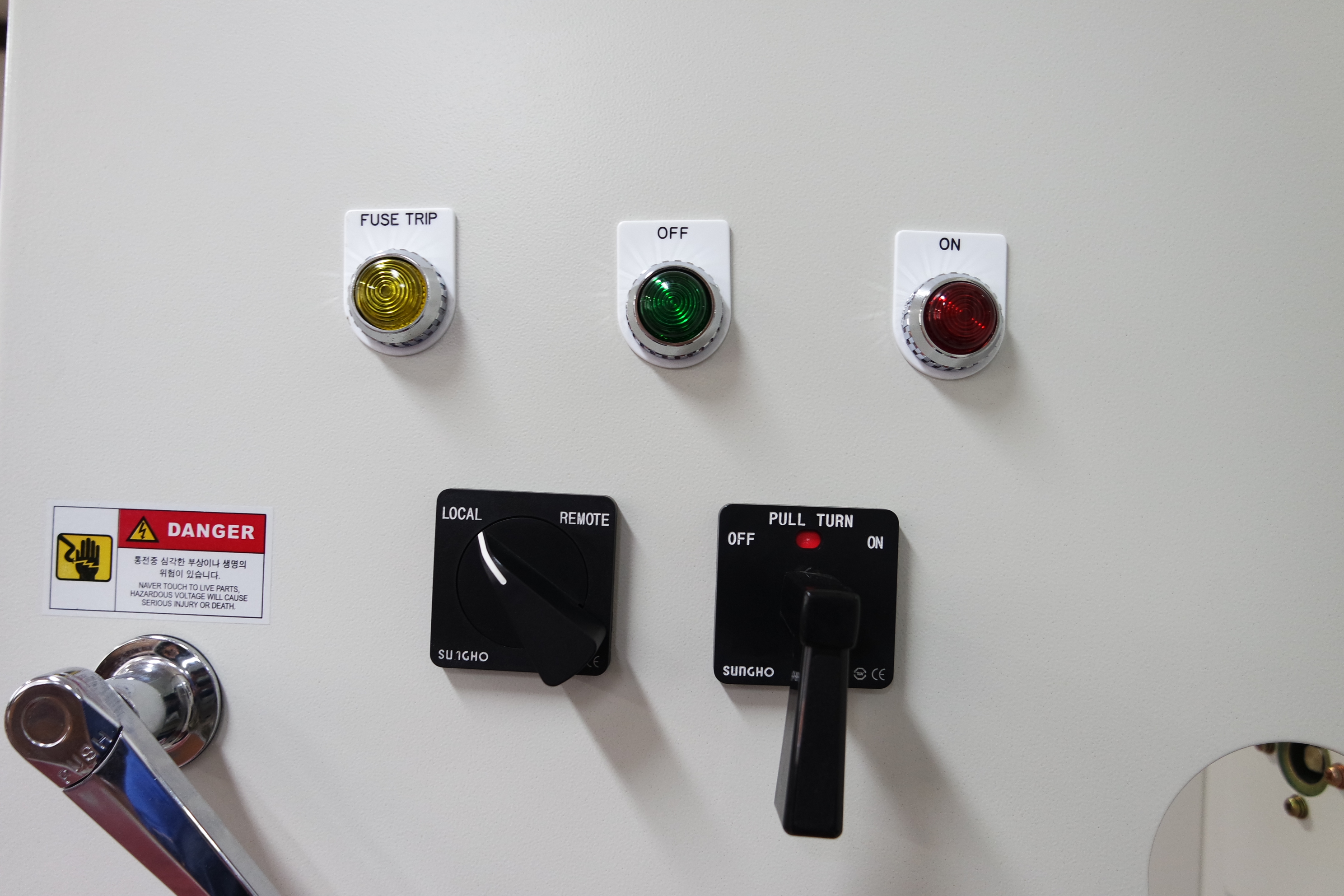

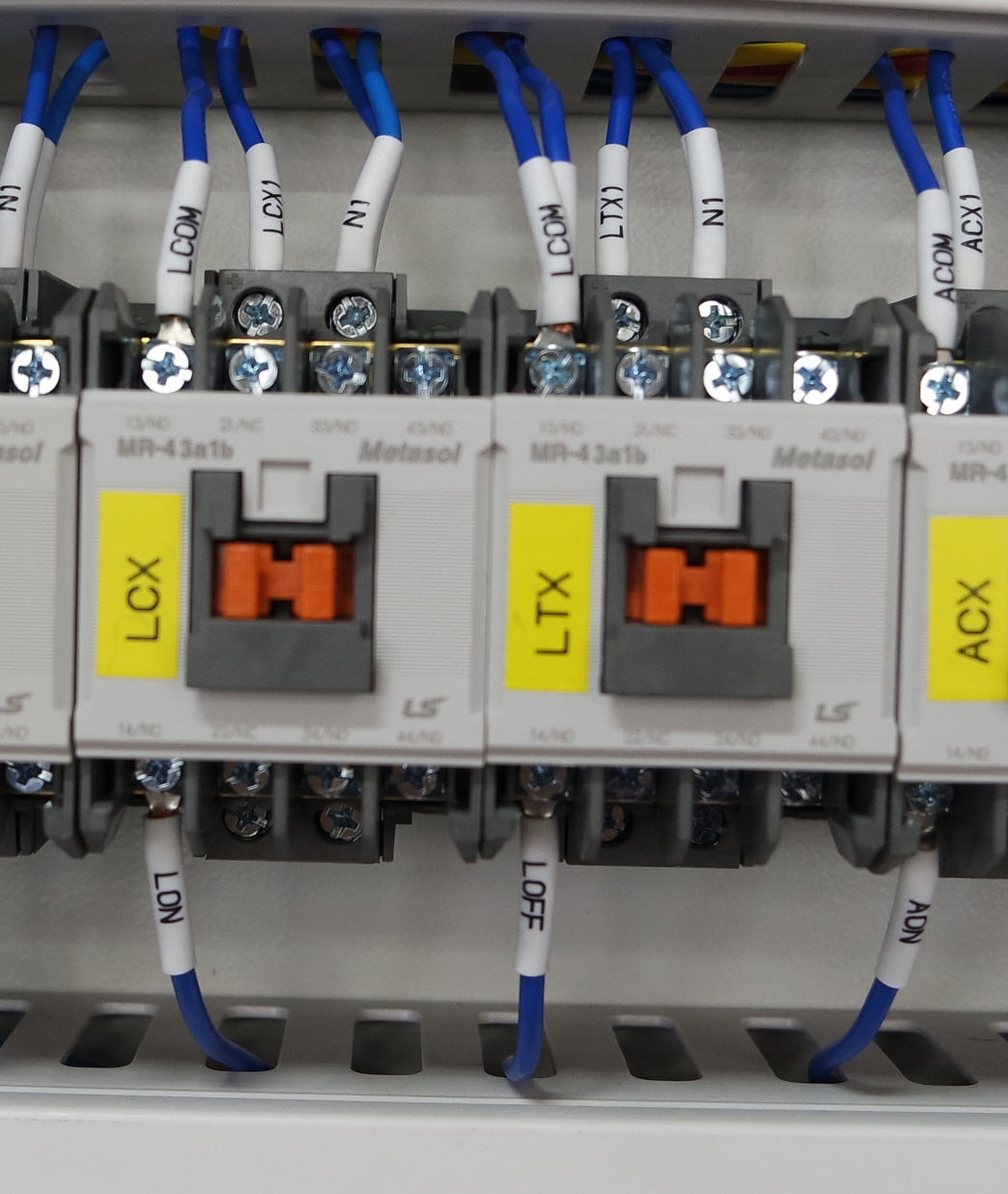

1. 도면상에 표기된 심벌과 실제 제품을 메칭시키고 그 역활을 이해한다.
2. 도면에 의하여 실제 제품의 연결상태를 이해한다.(동영상 참조)
3. 동작상태를 이해한다.
[실습]

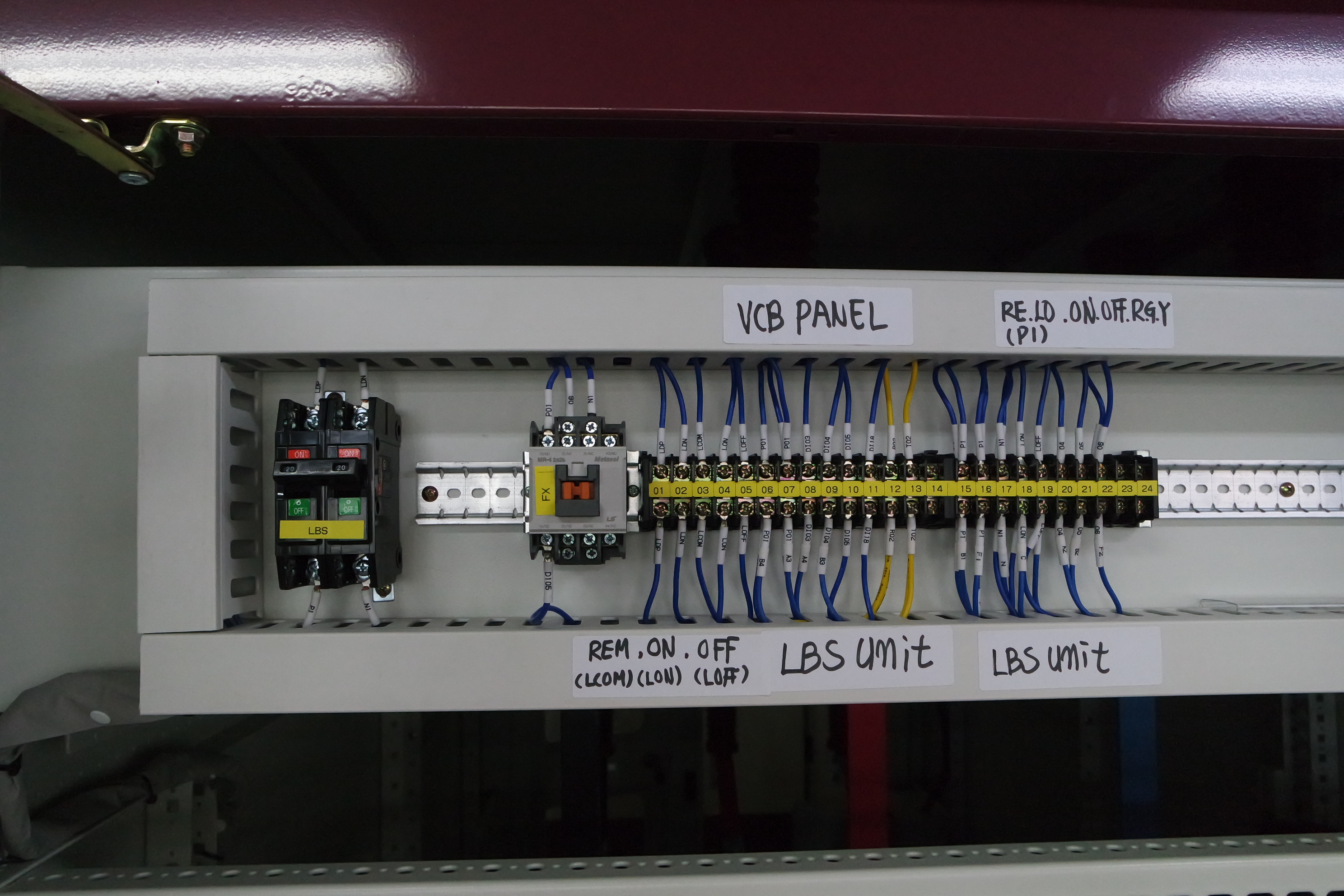

1. 도면에 의하여 연결상태를 확인한다. 조별확인
[과제]
1. 시퀸스 회로를 그려본다.

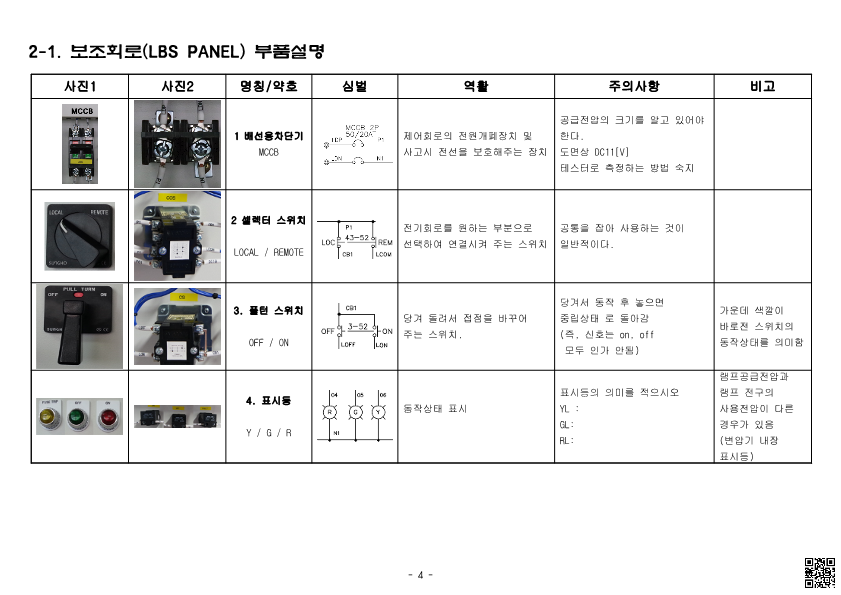

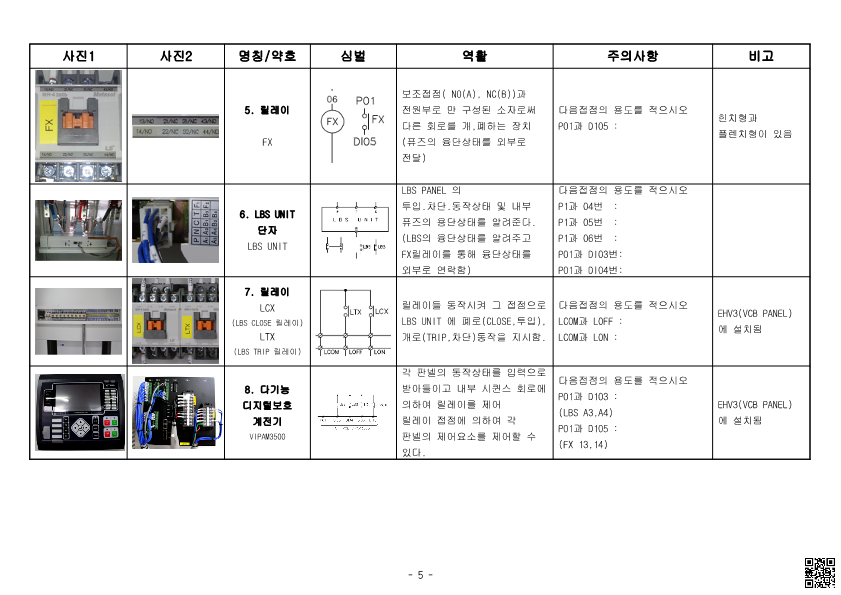

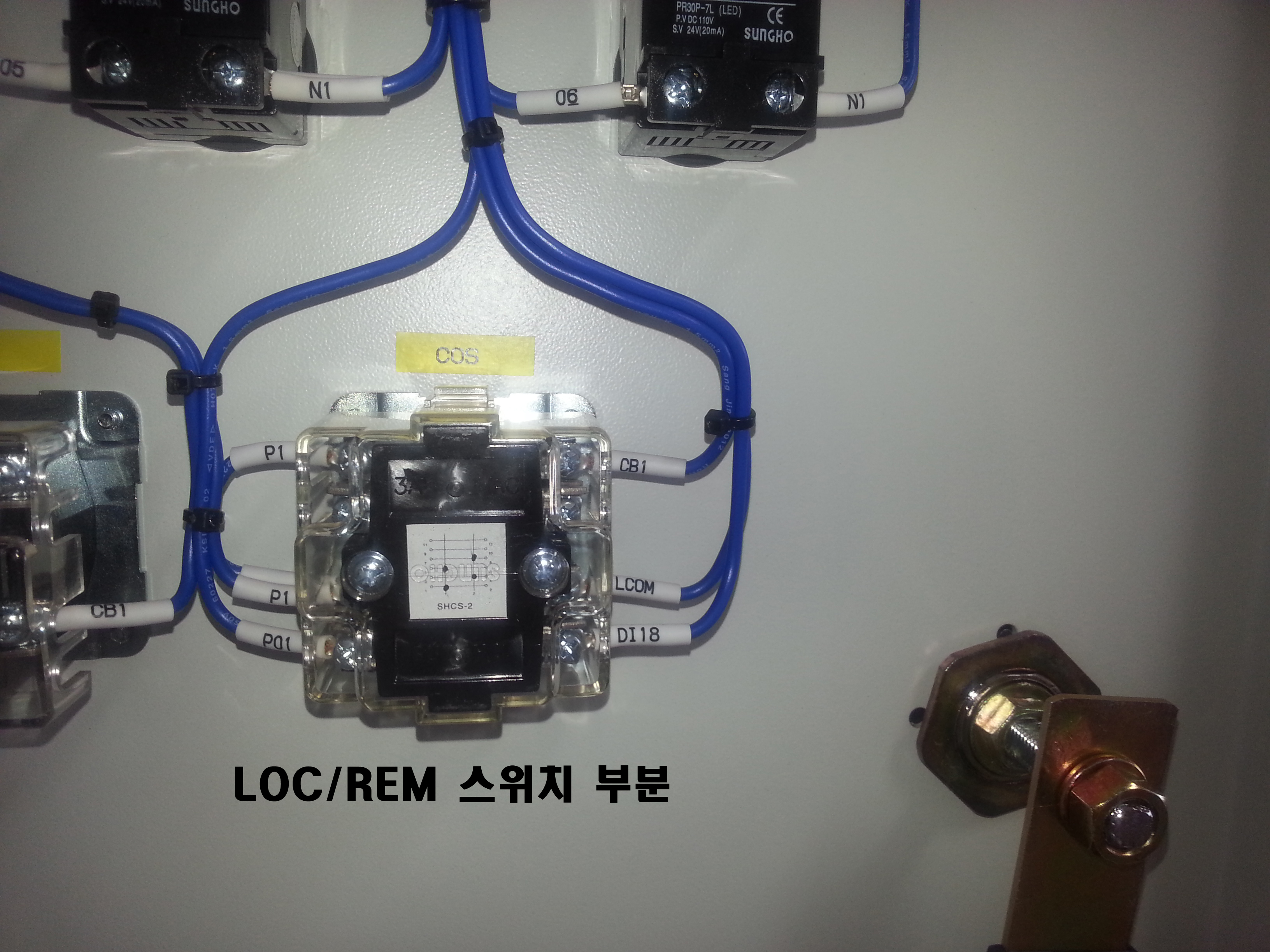

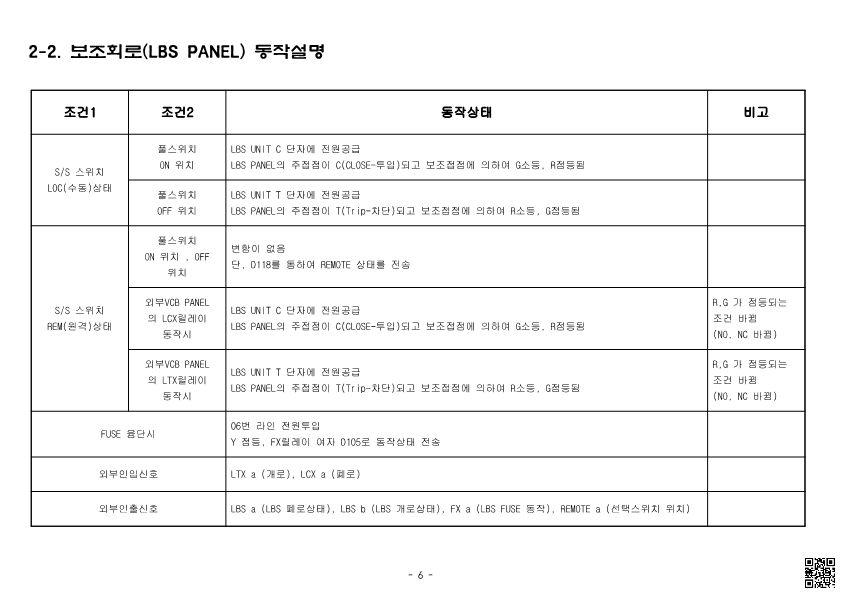

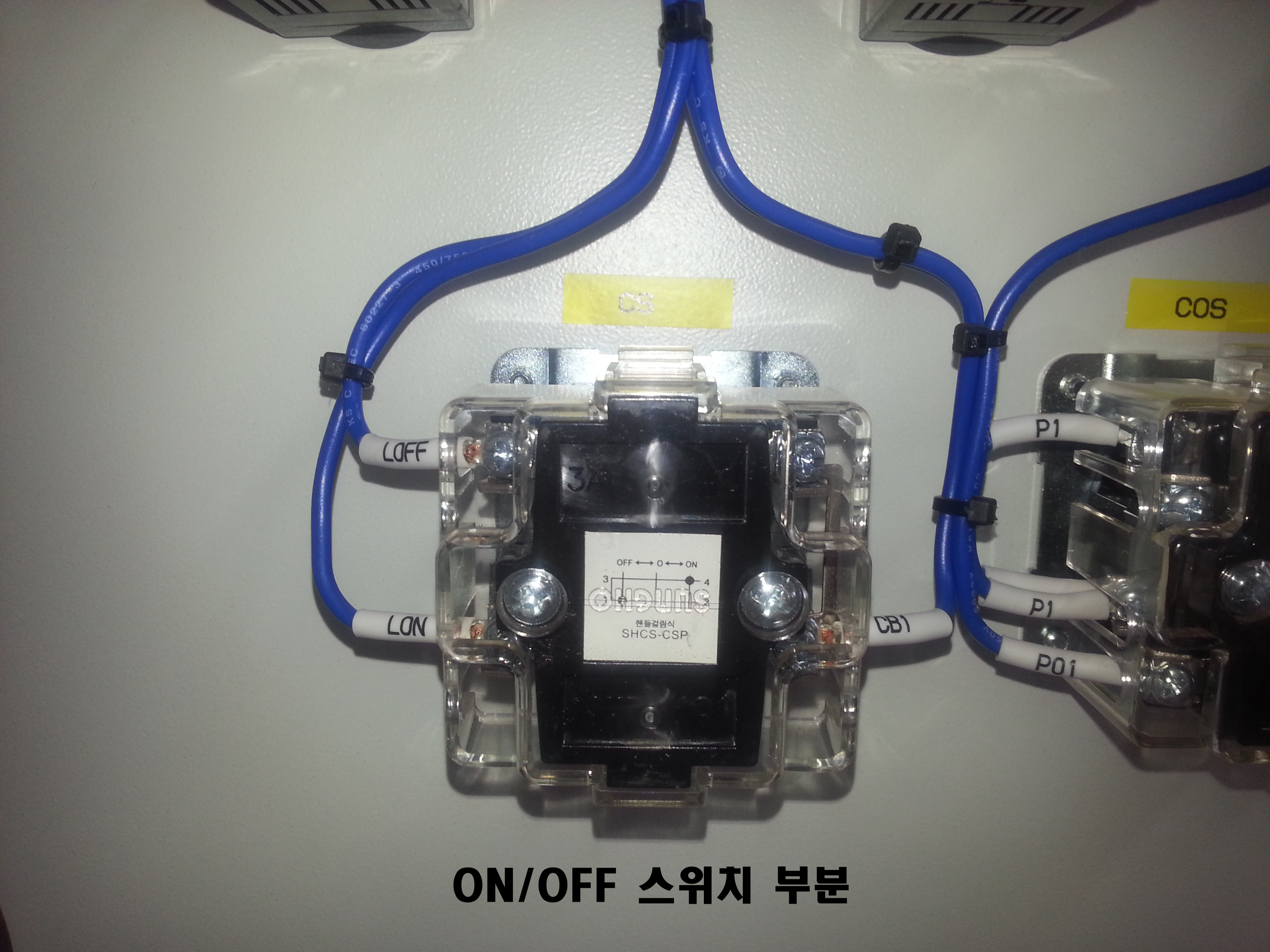

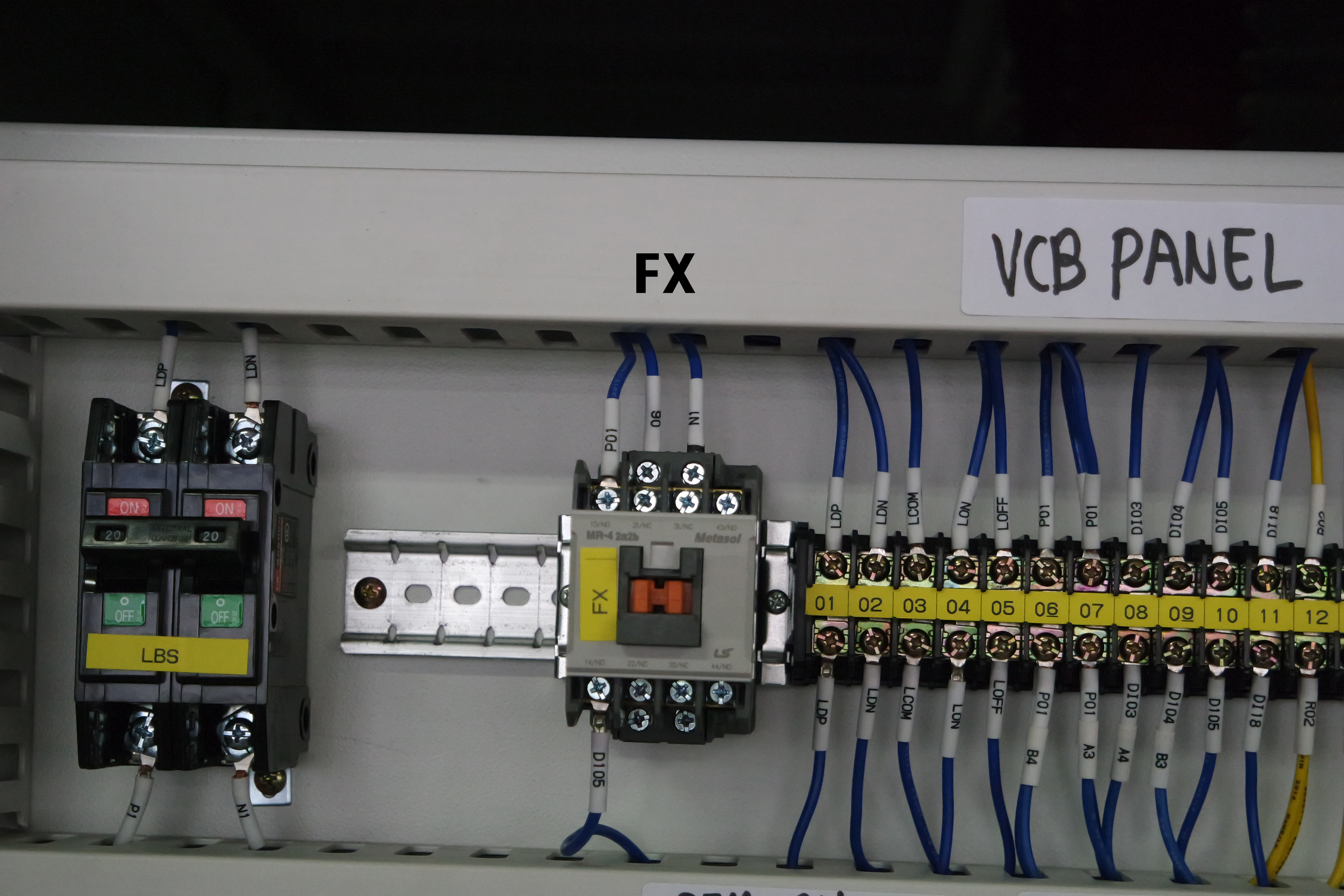

2. (2-1)보조회로 부품설명 사진의 주의사항난의 질문에 답한다.

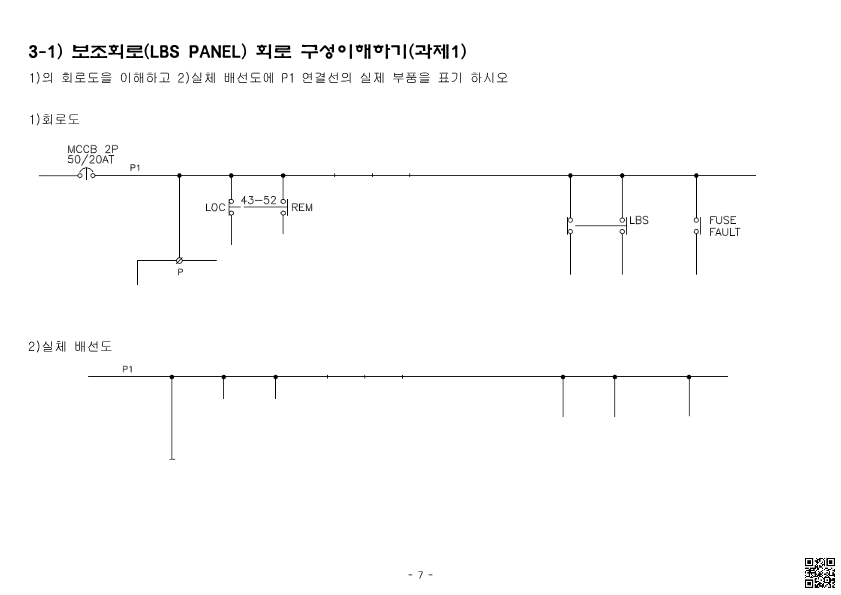

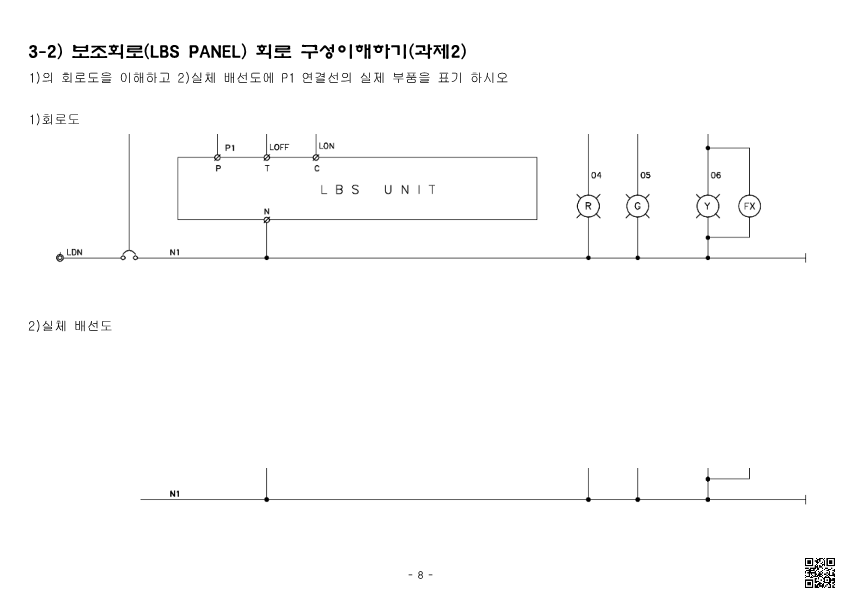

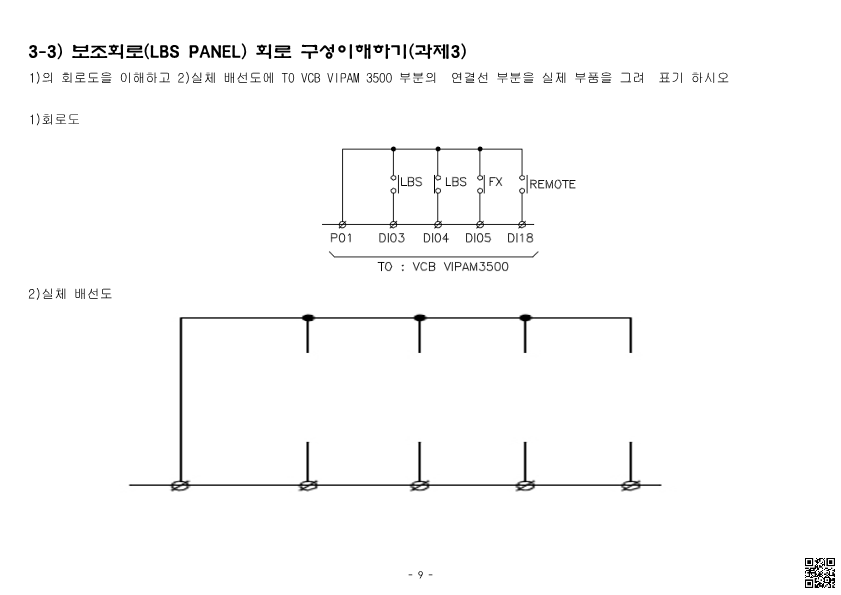

3. (3-1,2,3) 도면에 의하여 작업하려고 한다. 실제 어느 부위와 결선을 하여야 하는지 개략적으로
그림으로 표현하세요(참조도면 참조)
사진및 과제수행시 참고사항은 목록번호 23.수배전설비 시퀀스회로 이해(LBS PANEL)을 참고하세요
