강의 항온 열처리
(1) 항온 열처리의 개요

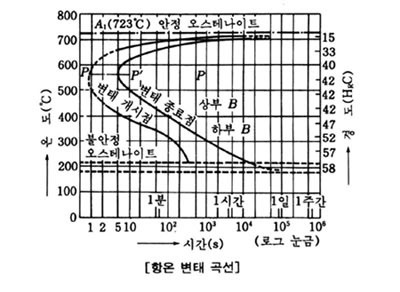

강을 오스테나이트 상태에서 냉각하거나 정지시키고 그 온도에서 변태시켜 변태 개시 온도와 변태 완료 온도를 온도-시간 곡선으로 나타낸 것을 항온 변태 곡선(isothomal transformation cuve) 또는 TTT곡선(S곡선)이라 하며, 그림 [항온 변태 곡선]에서 PP'부(nose부라 함)보다 상부는 펄라이트이며 온도가 있는 곳에서는 거친 펄라이트 조직, 낮은 곳에서는 미세한 펄라이트 조직으로 된다. 또 PP'보다 낮은 온도의 항온 변테에서 나타나는 조직을 상부 베이나이트(bainite)와 하부 베이나이트로 구분한다. 베이나이트 조직은 열처리에 의한 변형이 적고, 경도가 높으며, 인성이 커서 기계적 성질이 우수하다. 항온 옆처리는 크랙(crack) 방지와 변형을 감소시키기 위해 실시하는 열처리로 널리 쓰이며 오스템퍼, 마템퍼, 마퀘칭 등이 있다.
(2)오스템퍼(austemper)
담금질 온도에서 일정한 염욕(salt bath, 염기성 수용액조)에 넣어 항온 변태를 끝낸 후 상온 까지 냉가하는 담금질 방버으로 베이나이트 조직이 얻어진다.

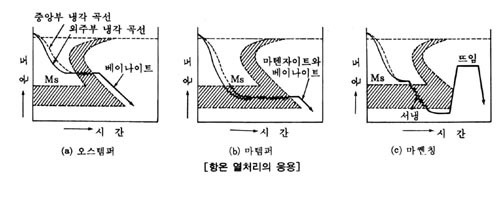

이것은 다시 뜨임할 필요가 없고 오스템퍼한 강은 로크웰경도 Hrc 35~40으로 인성이 크로 담금질 균열과 변형이 생기지 않는다 (그림[항온 열처리의 응용]의 (a)참조).
(3) 마템퍼(martemper)
Ms점 이하의 항온 엄욕조에 담금질하여 항온 변태 완료 후 상온까지 냉각하면 마텐자이트와 베이나이트 혼합 조직이 얻어지면 경도가 크고 인성이 있다 (그림[항온 열처리의 응용]의 (b)참조).
(4)마퀘칭(marquenching)
Ms점보다 다소 높은 온도의 염욕에 담금질한 후 내부와 외부 온도가 균일하게 된 것을 마텐자이트 변태(Ar")를 시켜 담금질 균열과 변형을 방지하는 열처리로 복잡한 물건의 담금질에 쓰인다 (그림[항온 열처리의 응용]의 (c)참조).
