생활원예 자동화를 활용한 관수 시스템 # 연재 1

[다알리아(광주)]

1. 단순한 수도꼭지에 연결해서 자동 관수하는 시스템

식물에게 물은 곧 생명이고 그 물 관리 때문에 대부분 죽이는 경우가 많다.

특히나 바쁜 사람 일 수록 빠짐없이 물 관리를 하지 않으면 한 순간에 죽어 버리는 게 식물이기도 하고

새싹과 삽목시에는 무수히 많은 관심을 가져야 한다.

몇 년 동안 그 물 관리가 되지 않아서(제때 주지 않아서) 많은 식물을 죽였다.

전에 이런 정보들을 알고 설치해 놓았다면 말라 보내지 않을 식물이 많았을 건데 하는 아쉬움에 그나마 손이 덜 가는 방법으로

워터 타이머를 통한 자동 물주기를 설명해 봅니다.

(이미 전 글에 말한 대로 나중엔 워터타이머를 개조를 통해 라즈베리 파이(Raspberry Pi)와 연동하고 자동제어하는 방법도 연재할 겁니다.)

우선 두 가지 경우 자기가 어디에 속하는지 선택을 해야 합니다.

1. 천정을 통한 분무시스템 방식 - 시설, 하우스 이런 곳에 적합합니다.

2. 화분들 하나하나에 주는 방식 - 가정집, 정원에 적합합니다.

이번엔 천정을 통한 분무시스템 방식(조그만 실험실 하우스 정도에 적합 15m이내 사이즈) 먼저 소개합니다.

(생활원예만 적용하고 농사용으로는 수압이 강해야 하기 때문에 관수 자체가 펌프를 사용해야 하고 워터 타이머는

사용이 어렵습니다.)

화분들 하나하나에 주는 방식은 차후 연재에 소개합니다.

준비물

워터 타이머 국내 6만 원대 이상하고 있습니다.

해외 직구를 하게 되면 $9~$14 무료 배송으로 구매가 가능합니다.

(직구인 대신 A/S는 포기하는 게 편합니다. 배송기간도 길어서 구입하고 생각 잊고 있으면 오는 것 같네요)

삐삐 건전지 AAA형 두 개가 들어가고 한번 넣으면 6개월 간다고 하니 잊어먹고 있으면 될 것 같습니다.

조절 스위치 방식 (특정 시간 동안 몇 분 동안 반복 기능만)과

디지털 방식 (요일, 시간, 분까지 조절 가능)이 있는데 조절 스위치 방식보다 디지털 방식이 훨씬 디테일하게 설정이 가능하기 때문에

디지털 방식을 적극 추천합니다.

밸브 소켓, 신주 부싱, 신주 이경 서비스 니플, 워터 타이머

배송해온 워터타이머는 수도꼭지에 바로 연결할 수가 없습니다.

입수쪽은 20mm, 출수쪽은 16mm라 규격이 다릅니다.

입수 쪽의 경우 세탁기 수독 꼭지가 달린 나사식을 풀고 직접 연결 할 수 있으나 보기도 좋치 않아서 수도꼭지에서 워터타이머까지 엑셀 16m(15A와 같습니다.)관으로 연장해서 워터타이머 관리가 편한곳으로 옮기는게 좋습니다.

입수 쪽 - 밸브 소켓(15A), 신주 부싱(속 15 겉 20)

출수 쪽 - 신주 이경 써비스 니플, 속 밸브 소켓(15A)

인터넷으로 검색하시면 만원이하 구입이 가능합니다.

이제 조립을 해보겠습니다.

신주 이경 써비스 니플, 워터 타이머 출수 부속

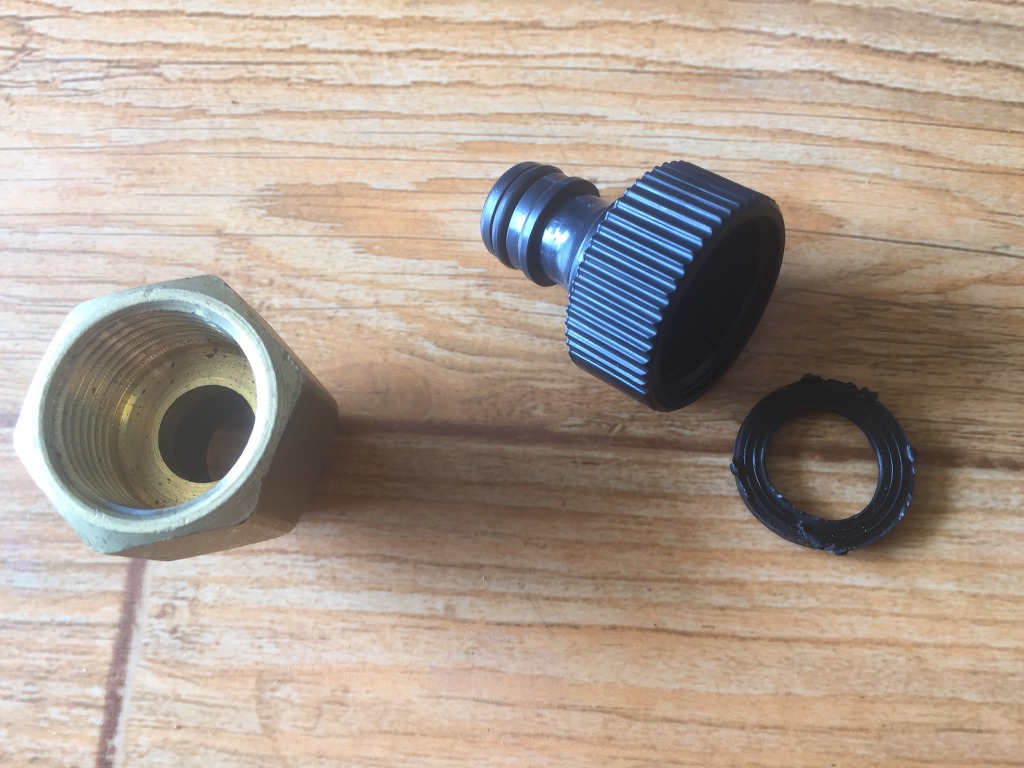

출수 부속은 나사식으로 되어 있어서 돌리면 빠집니다. 그 안에서 고무 바이킹을 빼내서

신주 이경 써비스 니플에 집어 넣습니다.

신주 이경 써비스 니플

물샘 방지를 위하여 넣습니다.

그리고 아래쪽에 속 밸브 소켓을 물 샘 방지를 위해 흰색 실링 테이핑 처리 후 쪼이면 출수(하단)은 끝났습니다.

다음 상단 입수 쪽입니다.

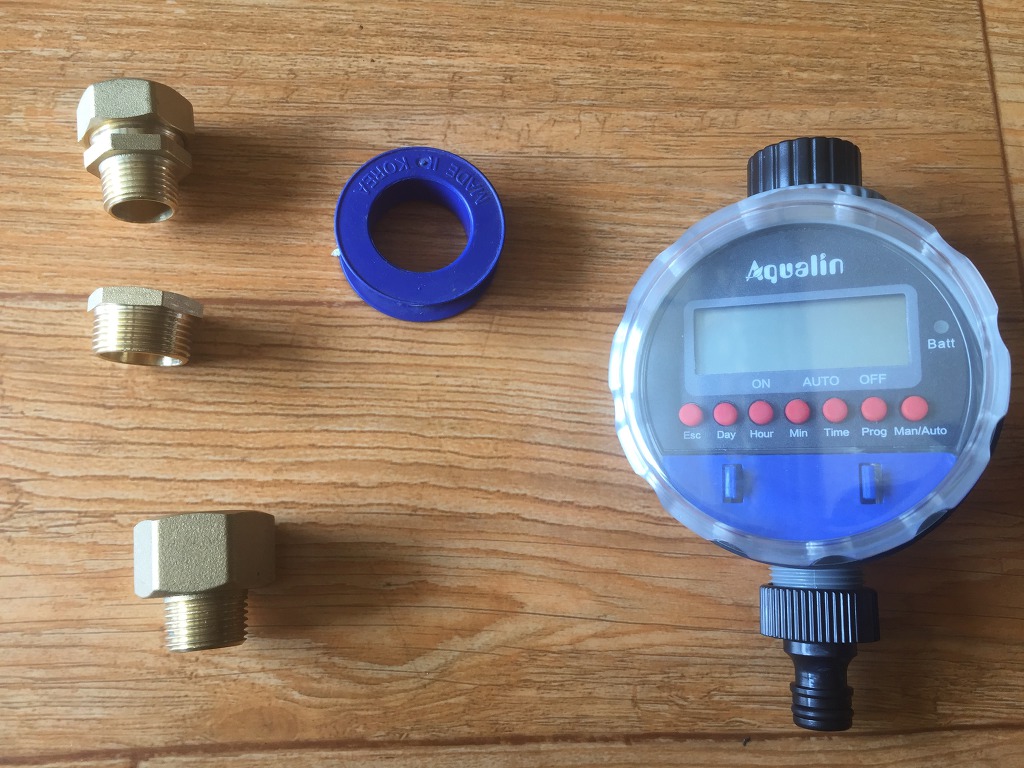

워터 타이머 상단(입수 쪽), 신주 부싱, 밸브 소켓

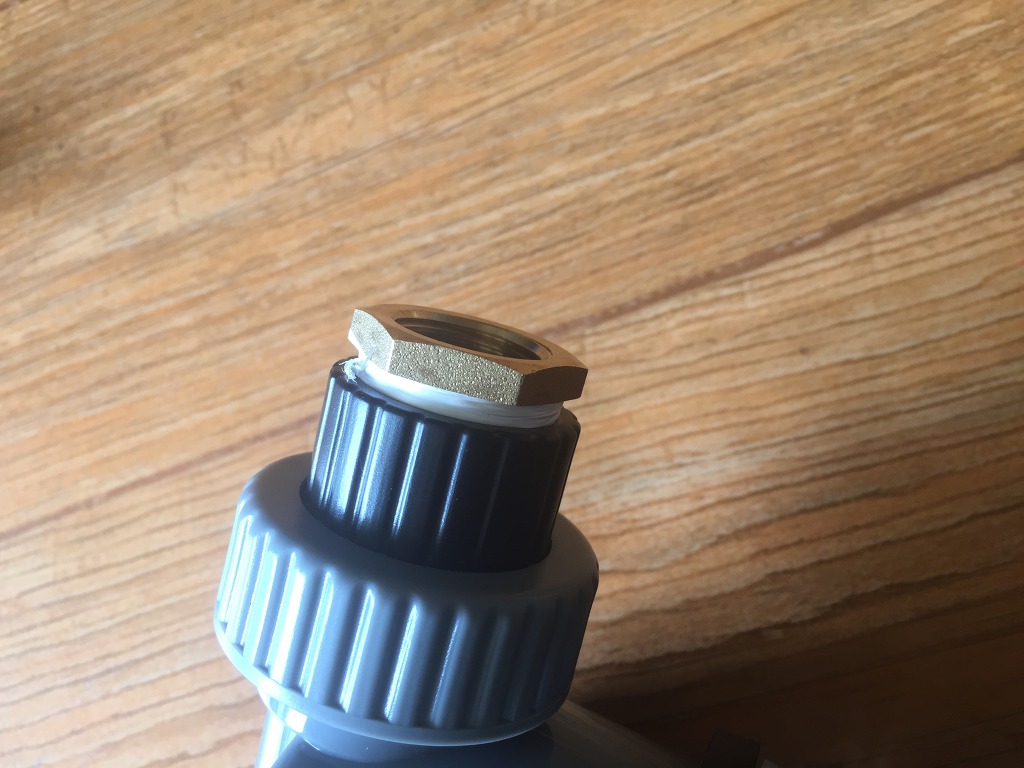

워터 타이머 상단에 신주 부싱을 실링 처리해서 조여 넣습니다.

신주 부싱을 실링 해 조인 상태

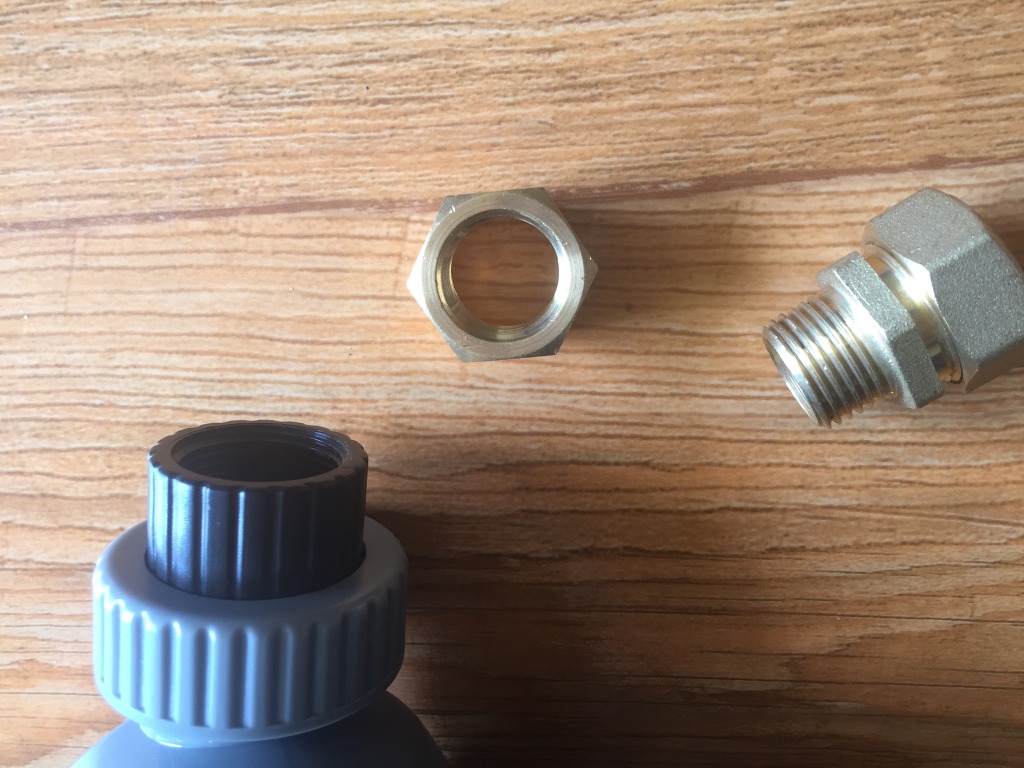

신주 부싱에 실링 처리한 밸브 소켓을 조여서 넣습니다.

그 후 발부 소켓을 실링 처리해 신주 부싱에 조여 넣습니다.

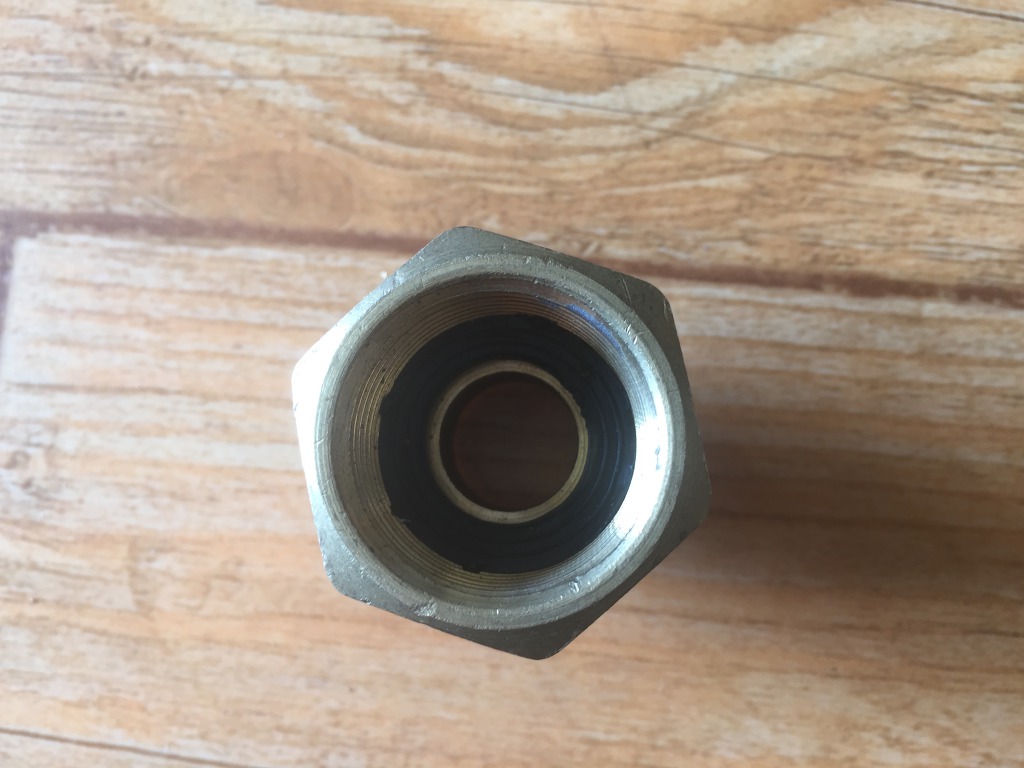

하단에 속 밸브 소켓이 빠진 사진 상태입니다.

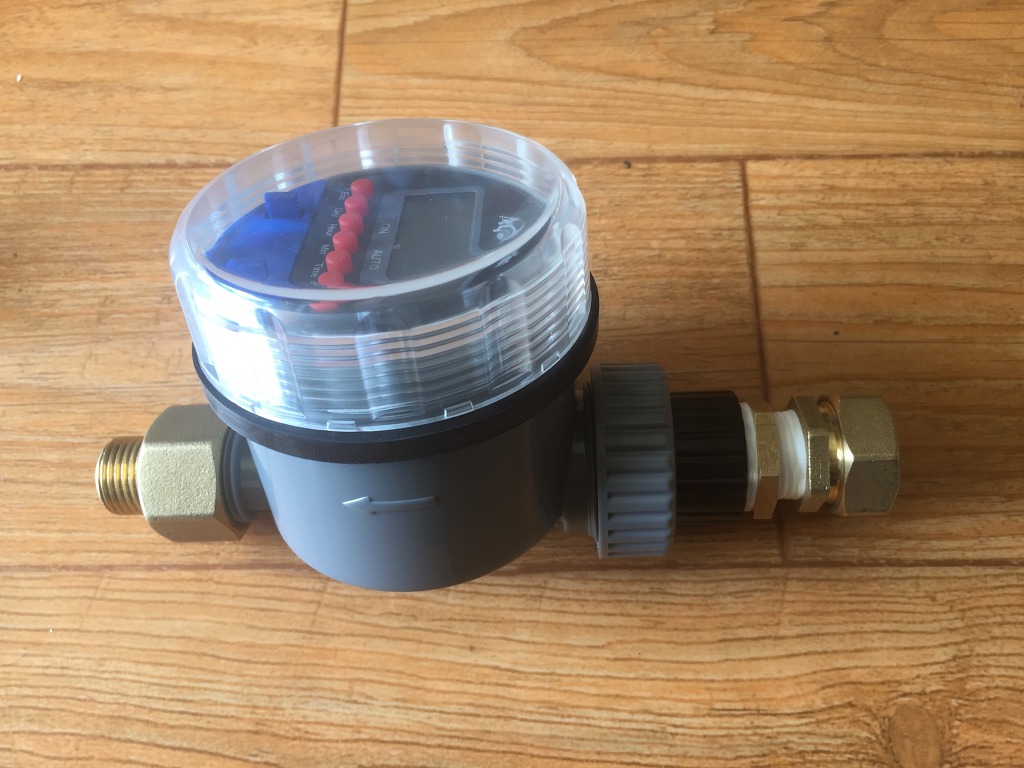

조립된 상태입니다. 워터 타이머는 준비가 다 끝났습니다.

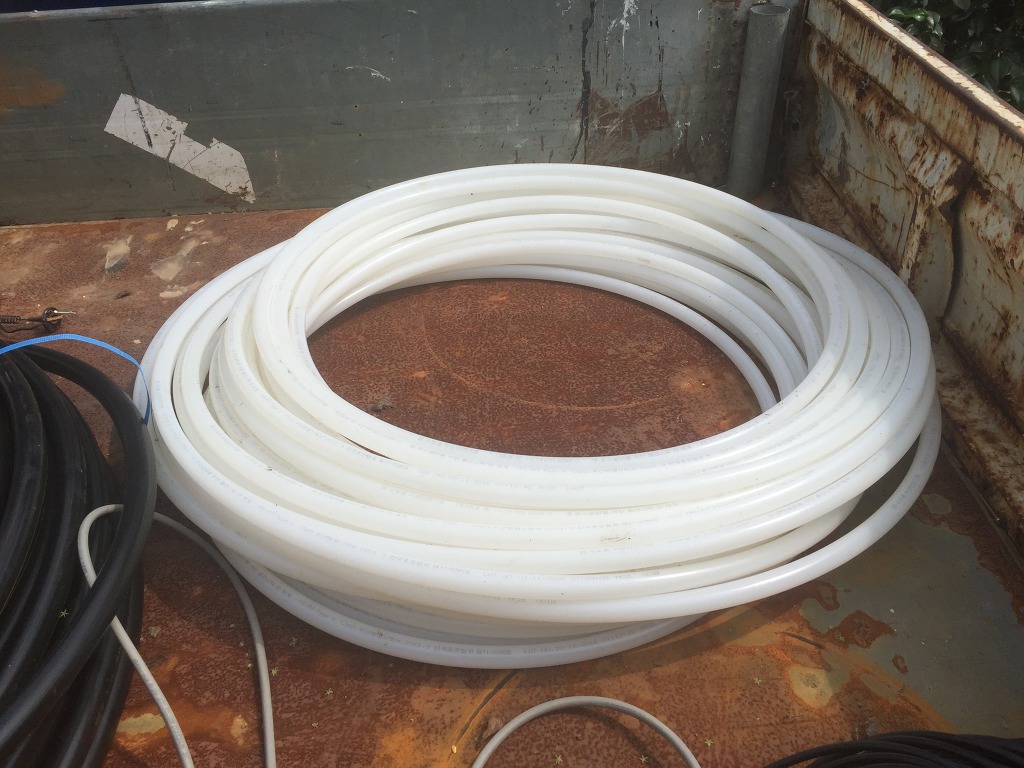

15m 엑셀 파이프

상시 물이 들어와 있어야 하기 때문에 일반 수도 호스는 나중엔 물이 새어 나오기 때문에 물 새는게 없는

엑셀 파이프를 사용합니다. 이 엑셀 파이프는 온수 보일러 설치에 사용하는 수도배관입니다.

80m에 33,000~35,000원이면 구입이 가능합니다.

사실 상황에 따라 20-30미터 정도 밖에 사용되지 않아 많이 남습니다.

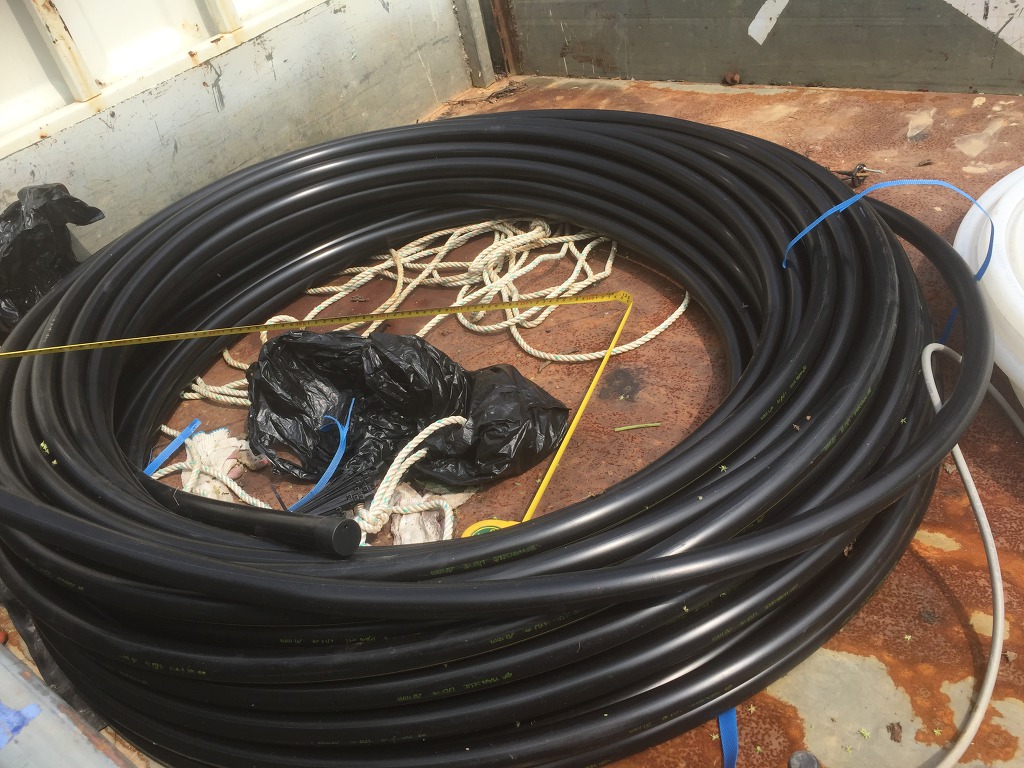

16m 또는 20m 지온 호스(연질 호스)

지온 호스(연질 호스)는 스프링클러가 설치되는 곳입니다.

실제 사용량은 얼마 되지 않는데 한롤 규격이 200m에 55,000~60,000선이기 때문에

절단에서 판매하는 곳에서 필요한 만큼만 사는 게 좋습니다.

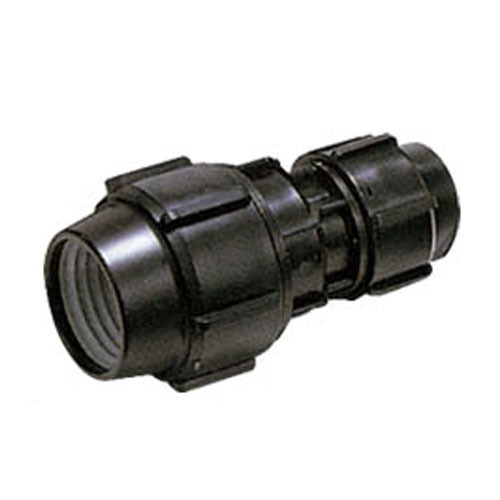

이경 소켓 이 음관 20mmX16mm / 엔드 포인트 20mm(엔드 소켓)

지온 호스(20m)와 엑셀(16m) 연결이 필요한데 그 부품이 이경 소켓 이 음관 20mmX16mm입니다.

3,500원 정도 합니다.

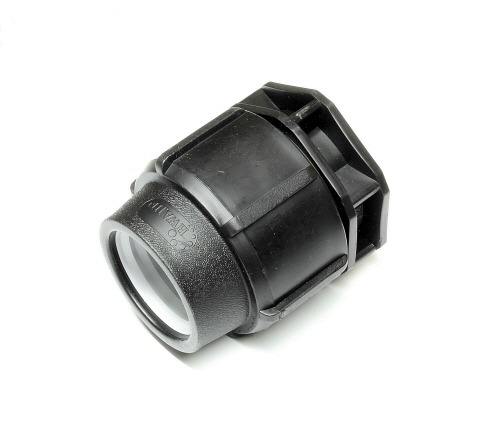

지온 호스 제일 끝부분에 물이 새지 않도록 막는 부품이 엔드 소켓입니다.  (1,500~2,000원 사이입니다.)

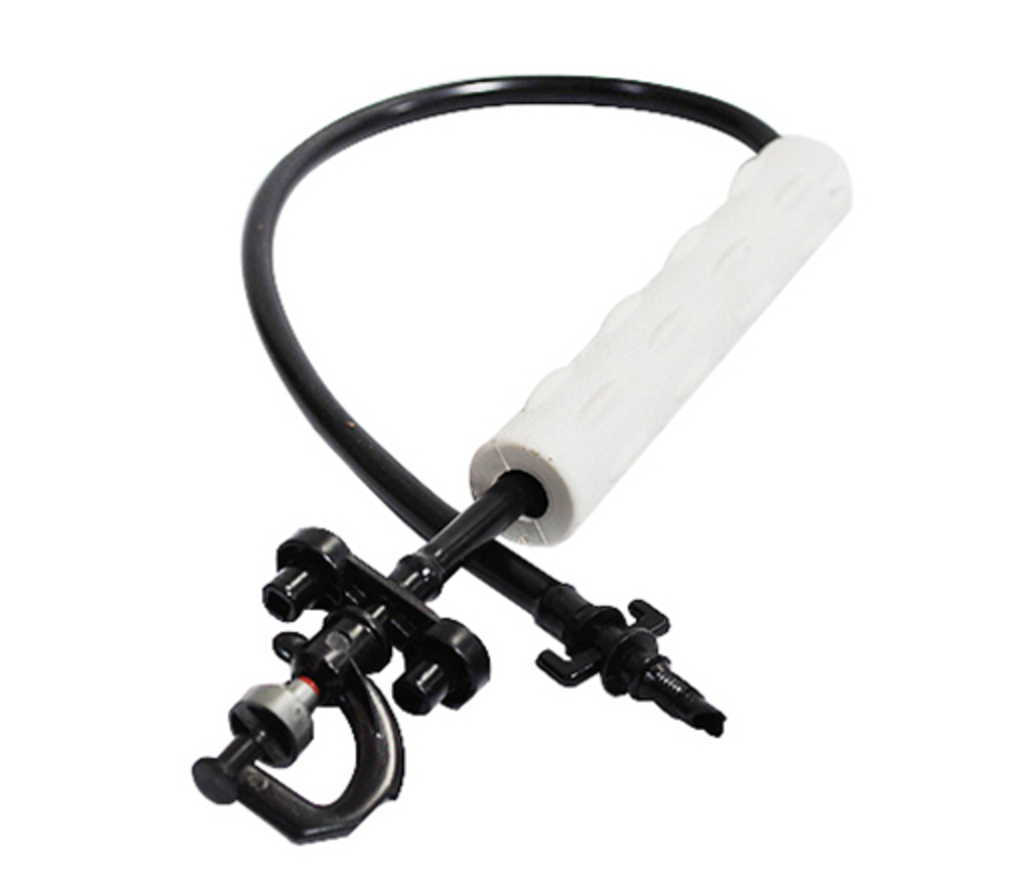

미니스프링쿨러(니뿔4*7, 추, 연질 튜브 4*7, 미니쿨러헤드,버더플라이)

마지막 스프링클러 역할을 하는 미니 스프링클러입니다.

내경 4mm* 외경 7mm 연질 호스로 이어서 사용하는 제품인데

부품별 판매하는 걸 조립도 하지만 생활원예에서는 몇 개 필요하지 않기 때문에 그냥

조립되 있는 걸 개당(600원~1,000원) 3-4개 구입하면 됩니다.

이제 남은 건 수도꼭지에서 워터 타이머까지 그리고 워터 타이머에서 지온 호스까지 연결에 필요한 엑셀 부속입니다. 해당 엑셀 부품들은 개당 2,400~3,400원 사이합니다.

양엘보, (L 자 모양입니다.)   2~6개 필요 ( 상황에 따라 더 필요할 수도 있습니다.)

삼방티 (T자 모양입니다.)    2-3개 필요 (앞단에서 별도로 관을 뺄 경우 3개가 필요합니다.)

유니언 밸브 (스위치입니다.)  1-2개 필요 (우측 수동 스위치와 별도  관을 뺄 경우 필요합니다.)

속 밸브 소켓          2개 필요(워터 타이머에 사용, 수도꼭지 연결시 사용)

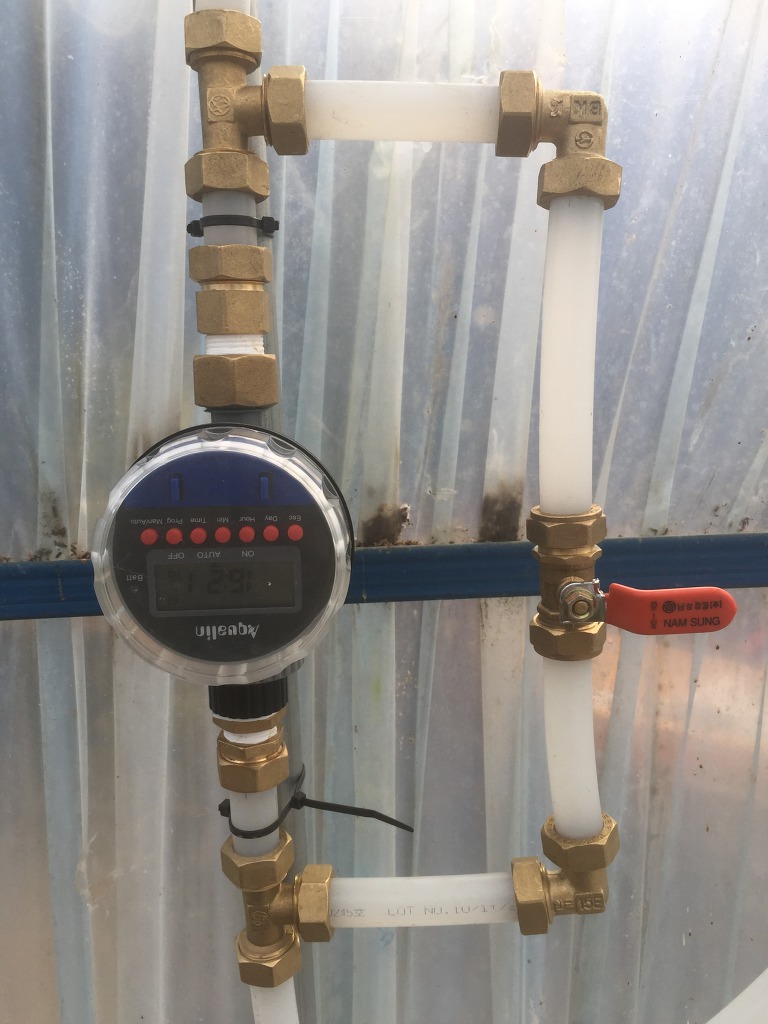

워터 타이머를 연결한 모습

워터 타이머만 달아 놓으면 임의로 물을 주려고 할 때 번거로움이 있기 때문에 우측은 수작업을 통해 직접 관수할 수 있도록 처리하였습니다.

미리 조립해놓은 워터 타이머를 우측 모양대로 조립을 합니다.

여기서 참고할 사항은 워터 타이머는 거꾸로 되어 있습니다.

이유는 천정으로 지온 호스가 가기 때문에  제대로 설치할 수 있지만

수도 관선이 훨씬 복잡해지고 엑셀부품들이 더 많이 들어가야 하기 때문에 관을 단순하게 하기 위해서 거꾸로 달아놓았습니다.

당연히 아래쪽 엑셀 관음 수도꼭지에 연결합니다.

이때 수도꼭지는 단일 꼭지가 아닌 두 갈래 수도꼭지로 교체하는 게 좋습니다.

이유는 하단 쪽 나사씩으로 되어 있는 수도꼭지를 상시 워터 타이머로 연결되어야 하기 때문에

이 수도꼭지 하나 짜리로 해버리면 수도꼭지를 사용할 수 없게 되기 때문에 두 갈래 수도꼭지로 바꾸시는 게 좋습니다. 가격은 (11,000원~15,000원) 합니다.

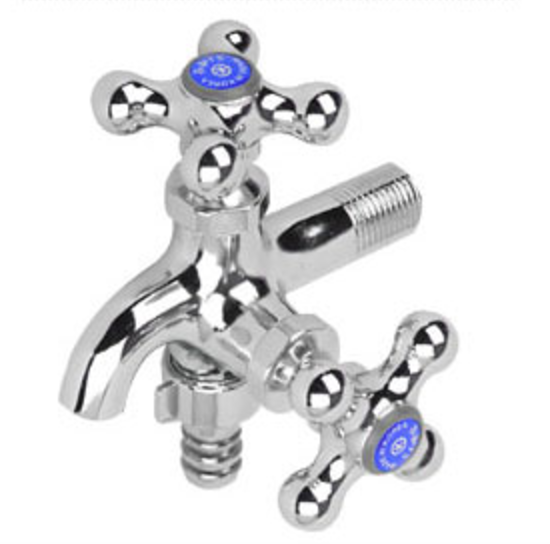

두 갈래 수도꼭지

나사씩으로 되어 있는 걸 풀고 나서 속 밸브 소켓을 실링 후 조인 후 엑셀 파이프로 워터 타이머까지 연결하면 됩니다.

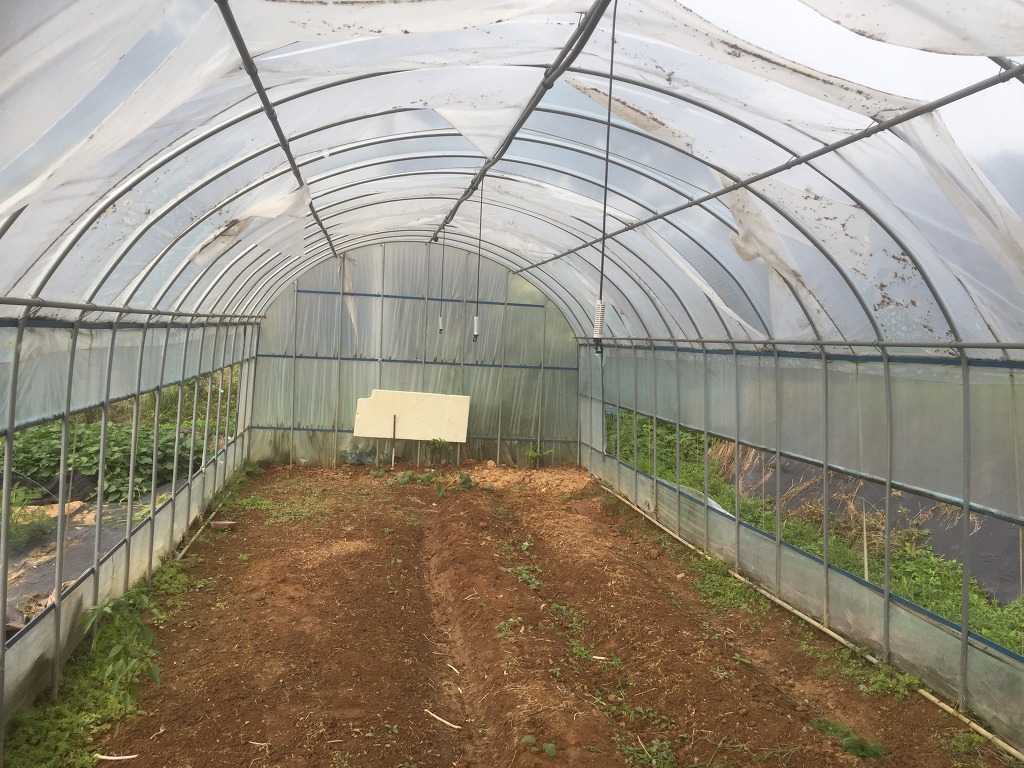

지온 호스에 미니 스프링클러를 설치한 상태

지온 호스에 미니 스프링클러 연결 순서입니다.

지온 호스를 위에 케이블 타이나, 철사 등으로 고정하고 2-3m 거리로 미니 스프링클러 설치 위치를 잡고

지온 호스를 송곳이나 6mm 드릴로 구멍을 냅니다.

그런 후 미니 스프링클러가 나사씩으로 되어 있어서 돌리다 보면 걸리는 부분까지 돌려 넣으면 끝입니다.

이제 작업은 다 끝났습니다. 테스트와, 워터 타이머 설정만 남았습니다.

p.s : 이 문서는 1차 작업 문서로 이후에 다시 수정됩니다. (최종수정 2017년 9월 11일)
