Ⅲ. 목구조
1. 벽체
① 벽체의 구조
: 한식 구조는 심벽식(기둥이 외부에 노출), 양식구조는 평벽식을 사용한다. 평벽식은 내진, 내풍성을 증대시킨다.
※ 한식구조의 벽체
㉡ 심벽식을 주로 사용한다.(기둥이 외부에 노출) ☞ 그림
㉢ 평벽식은 내진, 내풍성을 증대시킨다. (외부에 노출되지 않음)
㉣ 간사이가 작을 때에는 절충식 지붕틀이 쓰인다.
② 토대 : 기둥의 하중을 분산하여 기초에 전달하는 부재로 앵커볼트로 기초에 긴결한다.
③ 토대의 굵기 : 기둥과 같거나 약간 크다.
2. 지붕

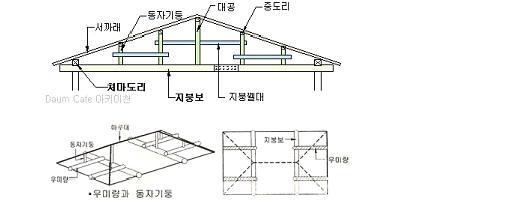

가. 절충식지붕틀
② 대공(동자기둥의 간격)-90㎝정도
③ 우미량-절충식 모임 지붕틀의 짧은 보
④ 지붕보의 배치간격 - 1.8~2m
⑤ 우미량이 받치고 있는 부재 : 동자기둥
⑥ 기둥과 처마도리의 접합- 주걱볼트

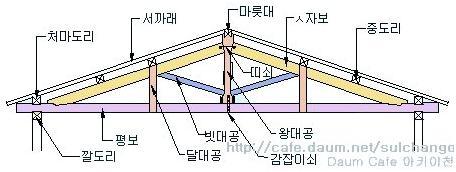

나. 왕대공 지붕틀 : 평보, ㅅ자보, 빗대공, 달대공, 왕대공
① 양식지붕틀은 삼각형 트러스 형태를 가지므로 절충식 지붕틀보다 역학적으로 튼튼하다.
② 왕대공 지붕틀의 구성 : 평보, ㅅ자보, 빗대공, 달대공, 왕대공(지붕보는 절충식 구조)
③ 왕대공 지붕틀 부재중 단면이 큰 순서
: ㅅ자보> 평보> 빗대공> 달대공 (ㅅ자보가 가장 크고 달대공이 가장 작다)
④ 부재치수 : ㉠서까래(45x60) ㉡깔도리(90X100) ㉢평보(150X180) ㉣반자틀(45X45)
⑤ 압축재 - ㅅ자보, 빗대공(경사부재)
인장재 - 평보, 왕대공, 달대공(수평or수직재)
압축재는 좌굴때문에 굵고 인장재는 가늘다.
⑥ 중도리 : 서까래를 받아 지붕의 하중을 지붕틀에 전하는 수평재로 중도리를 받쳐주는 것은 ㅅ자보이다.
⑦ 평보와 ㅅ자보의 맞춤 : 안장맞춤
3. 기둥 및 보
가. 기둥의 종류
① 통재 기둥 : 목조기둥에서 밑층에서 위층까지 한 개의 부재로 된 기둥.
② 평기둥 : 가로재(층도리)에 의하여 아래와 위가 층별로 별개로 된 기둥.
③ 샛기둥 : 기둥과 기둥 사이에 50㎝정도의 간격으로 배치한다(기둥 사이를 4등분하여 샛기둥 설치)
기둥의 1/2∼1/3정도 크기
나. 지붕보와 기둥의 배치간격 - 1.8~2m
다. 깔도리 -기둥의 맨 위 처마부분에 수평으로 거는 것으로 기둥머리를 고정하고 지붕틀의 하중을 기둥에 전달한다.
라. 목조 뼈대의 보강재 : 가새,버팀대,귀잡이
① 가새 : 기둥 사이의 대각선의 빗재로 수평력에 대한 보강 부재로 가장 강력하다.
② 버팀대 : 기둥과 보 에 경사지게 대는 빗재로 수평력의 저항에 가새보다 약하다.
③ 귀잡이 : 바닥 및 지붕틀의 수평보에 설치하는 빗재로 찌그러짐을 막는다.
※ 가새의 좋은 배치
㉡ 대칭이 되게 배치한다. ☞ 그림
㉢ 45도에 가까울수록 유리
① 기둥과 처마도리의 접합 – 주걱볼트
② 왕대공과 평보 - 감잡이쇠
④ 평기둥과 층도리 - 띠쇠
⑤ 작은 보와 큰 보 - 안장쇠
⑥ ㅅ자보와 중도리 - 꺽쇠
※ ㄱ자쇠 : 모서리기둥과 층도리의 맞춤
사. 목재의 이음 철물 - 듀벨, 꺽쇠, 띠쇠
※ 인서트는 슬라브에 묻어 천장 달대를 고정시키는 철물이다)
※ 듀벨(=다웰) : 목재 이음 시 목재와 목재 사이에 끼워 전단에 대한 저항을 목적으로 한다.
┎볼트와 병행 - 듀벨 : 전단력, 볼트 : 인장력
┖배치 : 동일 섬유방향에 엇갈리게 한다.
4. 마루
가. 1층 마루 : 납작마루,동바리마루
① 납작마루 : 간단한 창고, 공장 기타 임시건물에서 마루를 낮게 설치할 때 땅바닥 또는 호박돌 위에 직접 장선을
걸쳐대고 마루널을 깔기한 마루
② 동바리마루 : 1층 마루로 호박돌,동바리,멍에,장선,마루널로 구성된다. (동바리 마루의 높이 : 지면에서 45㎝이상)
나. 2층 마루 : 홑마루, 보마루,짠마루
① 홑마루 : 복도 또는 간사이가 작을 때 보를 쓰지 않고 장선을 걸고 마루널을 깐 마루
② 보마루 : 보를 걸어 장선을 받게 하고 마루널을 깐마루
③ 짠마루 : 큰 보 위에 작은 보를 걸고 그 위에 장선을 대고 마루널을 깐 마루.
5. 지붕, 반자, 난간, 창호
가. 목재창호의 구조
① 문선 : 문틀의 외관을 보기 좋게 하고, 벽과 문의 마무리를 잘하기 위해 사용)
(문선은 문을 견실하게 고정시키기 위해 사용하는 것은 아니다.)
4짝 미서기문, 여닫이 문에서 주로 사용한다.
③ 미서기문 윗홈대의 깊이 : 15mm이상
④ 창의 밑 틀에는 반드시 물 끊기를 둔다.
나. 문의 종류 중 일부
① 양판문 : 문의 올거미를 짜고 그 중간에 판자를 끼워 넣은 문
㉠ 밑막이와 선대는 두쌍장부로 맞춤 한다.
㉡ 중간막이와 선대는 쌍장부로 한다.
㉢ 중간막이와 선대는 반다지 장부맞춤으로 한다.(내다지 장부는 틀림)
㉣ 양판은 문 울거미(뼈대)에 홈을 파서 끼운다.
※ 양판문의 울거미 부재 윗막이, 중막이대, 밑막이, 선대, 중간선대 중 가장 커야 할 부재는 밑막이대
② 플러시문 : 울거미안에 중간살을 30㎝ 이내로 배치하여 양면에 합판을 붙인 문
다. 계단의 각 부분 명칭
① 엄지기둥 : 목조 계단에서 양끝에 세우는 굵은 난간 동자
② 난간두겁 : 난간의 손스침이 되는 빗재(난간두겁의 높이 : 90㎝)
③ 난간동자 : 난간의 기둥
④ 계단참 : 디딤판이 계속 될 때 중간에 단이 없이 넓게 되어 다리 쉼과 돌림 등에 쓰이는 부분
⑤ 디딤판
⑥ 챌판
라. 계단의 종류(형상에 의한 분류)
① 곧은 계단
② 꺾인 계단
③ 돌음 계단
마. 계단의 구조
① 틀계단
- 주택에 많이 쓰이는 계단으로 계단 너비는 1m
- 옆판과 디딤판으로 구성(수직부재인 챌판은 없다. 뒤쪽에 널판을 대어줌)
- 디딤판은 옆판에 통장부맞춤 쐐기 치기.
- 디딤판은 두께 2.5~3.0(3.5)cm 정도
② 옆판계단
- 난간두겁의 이음 방법 : 은장 이음
- 계단멍에 : 계단 나비가 1.2m 이상일 때 디딤판의 처짐.보행의 진동 등을 막기 위하여 계단의 중간에 댄 보강재.
<참고> 은장이음 : 두 목재를 맞대고 같은 목재 또는 참나무로 나비형의 은장은 만들어 끼워 잇는 것.
③ 따낸 옆판 계단
바. 시멘트기와 잇기 지붕 물매의 최소한도 : 4/10

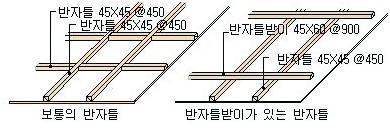

사. 반자

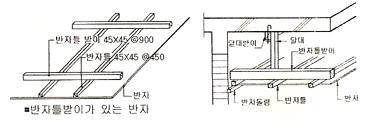

① 구조 : 달대받이-달대-반자틀받이-반자틀-반자
② 반자틀 받이의 설치간격 : 90㎝
(# 반자틀 받이가 있는 반자틀은 제도시간에 그리는 반자틀과는 구조가 다른 반자다.)
아. 반자종류
① 구성반자 : 응접실 등의 천장 장식을 겸하고 음향효과가 있게 층단으로 간접 조명하는 반자
③ 제물반자 : 바닥판 밑을 마감재료(재물)로 직접 바르는 반자
* 징두리 판벽 : 실내 벽면의 하부를 보호하고 장식을 겸하는 1~1.2m정도의 판벽으로
띠장, 두겁대, 걸레받이로 구성된다.
* 턱솔비늘 판벽 : 널판을 반턱으로 하여 기둥 및 샛기둥에 붙인 판벽
<참고> 판벽 : 목조의 벽체에서 기둥의 바깥쪽에 널을 댄 벽. 가고 판벽과 세로 판벽이 있다. 주로 평벽 구조에 사용한다.
자. 플로어링 널 깔기
① 널은 두께 15mm∼24mm정도, 너비 100mm정도가 적당하다.
③ 쪽매의 이음 부분에는 숨은 못치기로 경사지게 박는다.
④ 널의 너비가 180mm보다 넓을 때는 마구리 중앙에 주걱 꺾쇠를 박고 장선에 못치기를
한다.(널의 너비가 넓을 때는 널 밑면 중앙에 못을 박지 않는다.)
6. 기타
① 누주 : 다락 기둥
② 활주 : 추녀의 뿌리를 받치는 기둥
③ 상량 : 한식공사에서 마룻대에 해당하는 종도리를 올리는 것.

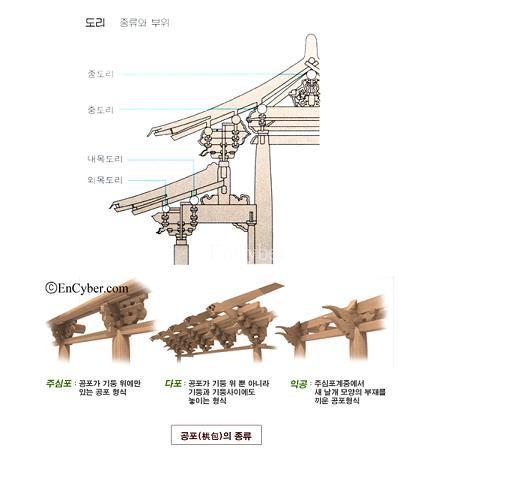

④ 공포 : 전통 목조건축에서 처마 끝의 하중을 받치기 위해 기둥머리 같은 데 짜맞추어 댄 나무 부재로,
건물의 가장 중요한 의장적(意匠的) 표현으로서 장식의 기능도 겸하는데, 그 형식에 따라
주심포식(柱心包式), 다포식(多包式), 익공식(翼工式) 으로 나뉘어진다.
