비교기 질문입니다

[송진원]

알듯 말듯 아리송해서 질문 올립니다

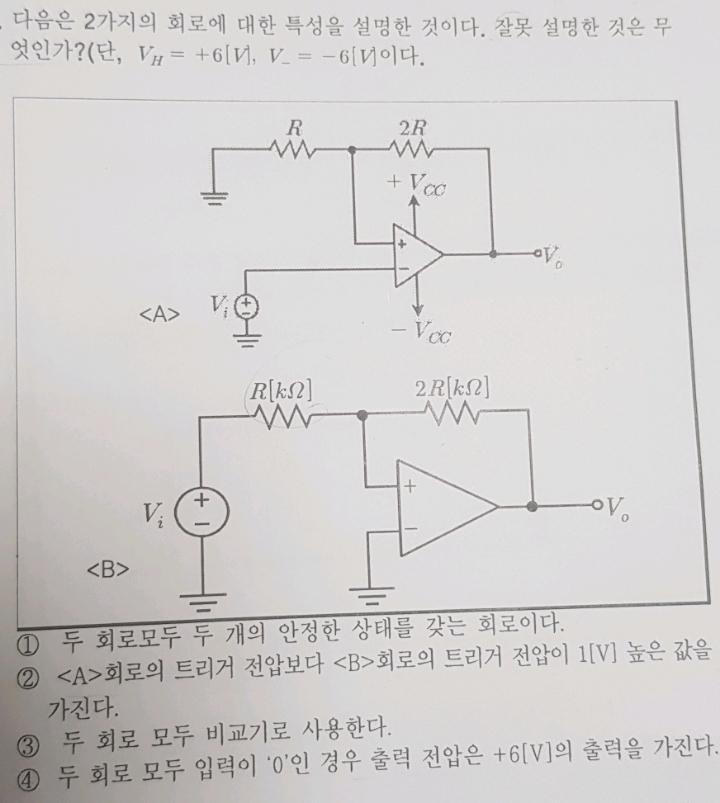

1 2 3 4 지문 파악을 해야하는데 어려워서
풀이 해주시면 감사하겠습니다

[박시연]

답 4번 아닌가여?

[군무원통신_정재훈]

저도 4번 같기는 한데 슈미트 트리거 특성그래프 그려보면 그렇게 나오지가 않을 것 같은지라...

[노정빈]

4번보기 +6v,-6v 둘다 가질수 있는데
+만이라 표현해서 틀린거 아닌가요?

[군무원통신_정재훈]

1. 슈미트 트리거는 쌍안정 M/V를 사용하므로 당연하다고 봅니다

2. 상술한 값이 기준이 되어 맞는 보기입니다

3. 비교기가 맞습니다. 기준전압보다 높은입력이냐 낮은입력이냐에 따라 트리거 됩니다.

4. 출력을 그래프로 그리면 첫번째 그림은 +2V ~ -2V 범위에서 출력이 +6V -6V가 나올수있고 음의 입력에서는 6V 양의 입력에서는 -6V가 나옵니다.
두번째 그림은 +3V ~ -3V 범위에서 출력이 +6V -6V가 나올수있고 양의 입력에서는 6V 음의 입력에서는 -6V가 나옵니다.

굳이 따지면 4번 같아 보이기는 합니다.

[송진원]

감사합니다 0이나 -6이어서 틀린게 아닐까 싶었는데..말씀하신게 맞는거 같네요
