공급전압 질문

[박영재]

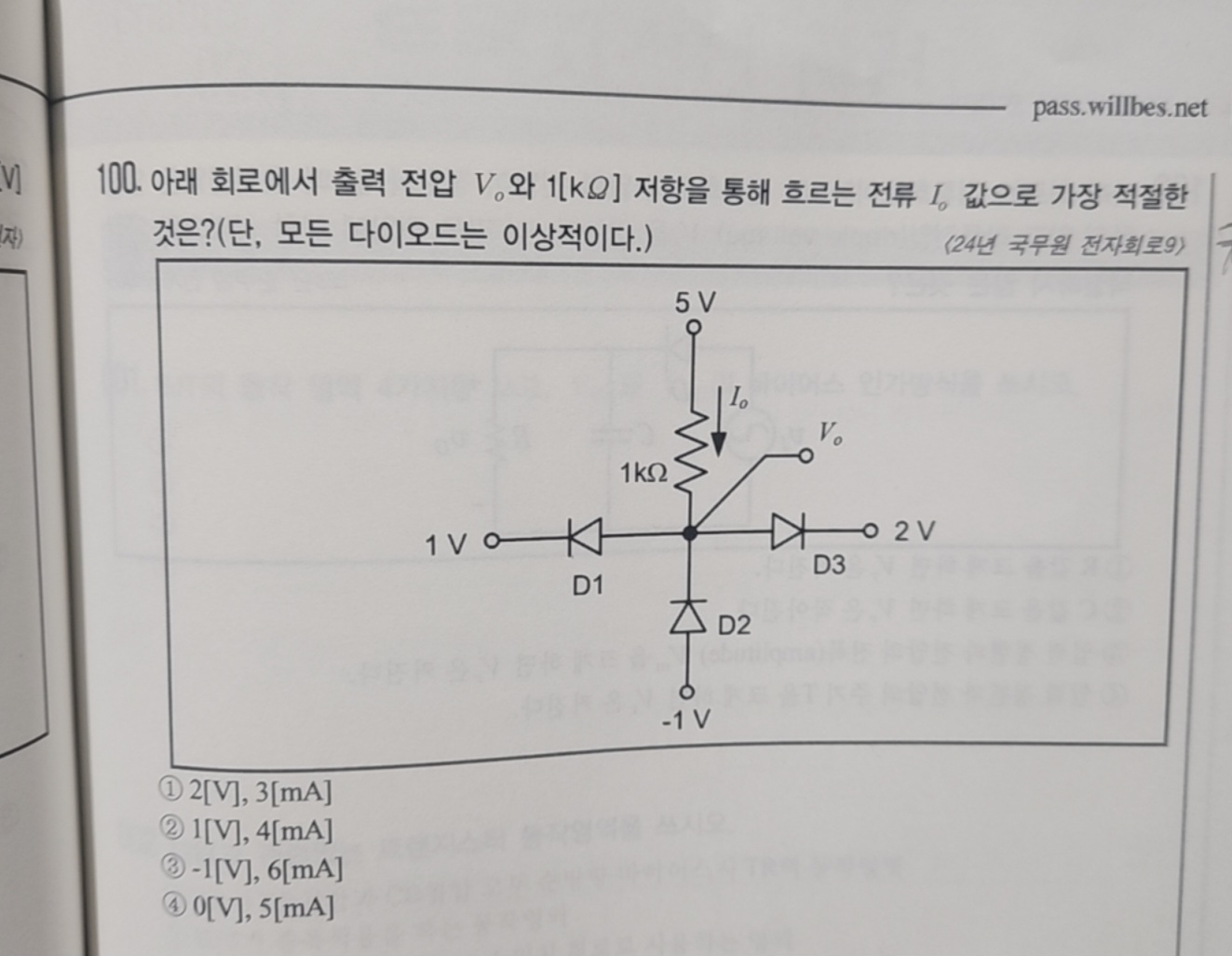

전자공학 단원별 기출문제인데요.

2볼트는 공급전압이 안되고

1볼트는 공급전압이 되는 이유가 있나요??

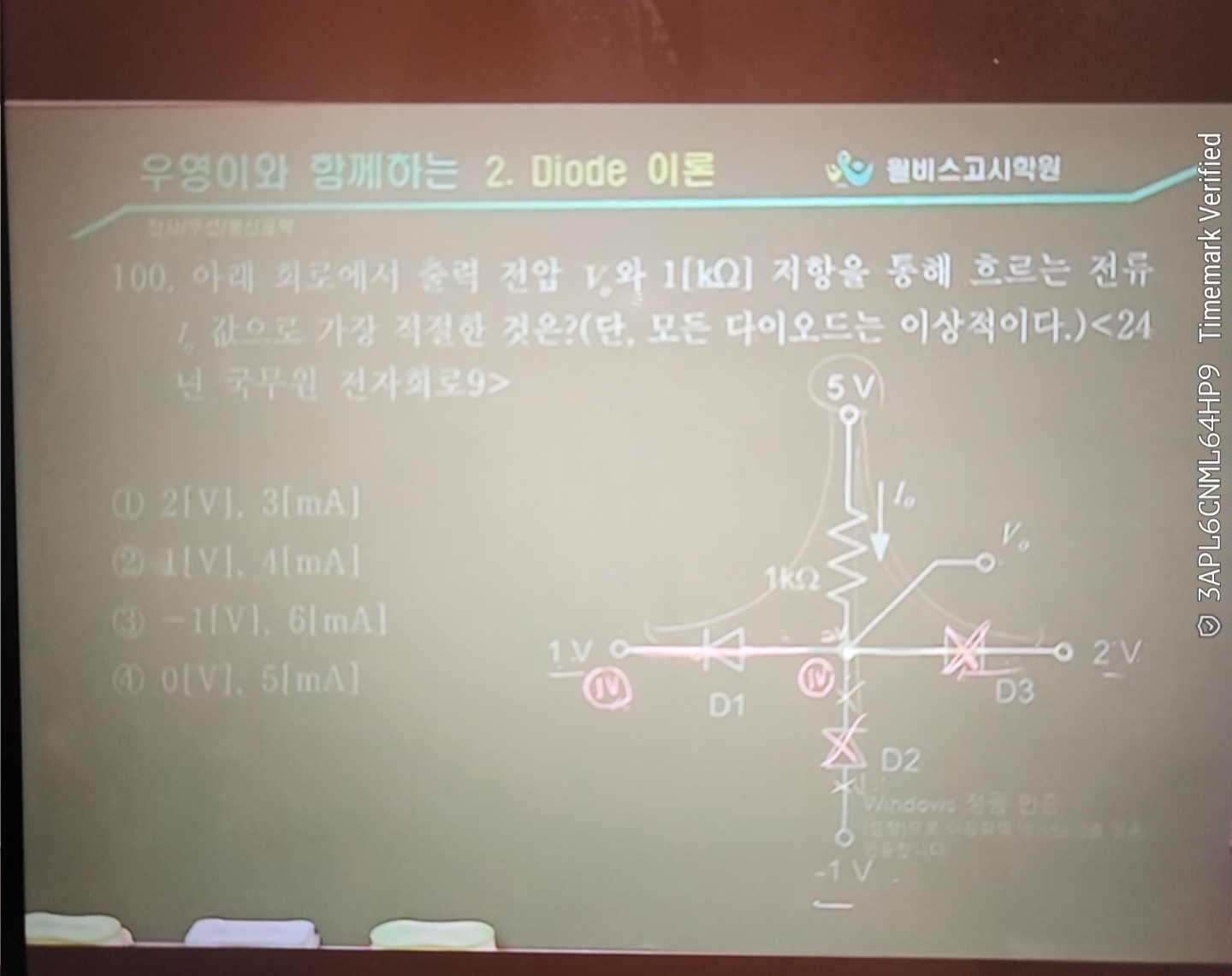

강의중에 전류가 2볼트단자로 흐른다고 가정해도

1볼트 쪽으로도 흘러서 좌우 다이오드가 전부 순방향이 되는데 1볼트가 공급전압이어서

정중앙에 노드전압이 2볼트가 아닌 1볼트가 되어서

D3이 끊어진거라고 설명하셔요

[최우영]

둘다 공급전압입니다.
회로에서 5[V]가 가장크니.. 전류는 5에서 흘러나가는 꼴이 될 것이고,,
1[V], 2[V] 모두 순방향이 가능하지만...
1V 쪽으로 전류가 흐르면, V0가 2[V]보다 작아지니. 2[V]쪽은 역방향 바이어스가 되는 것입니다.

열공하시나 봅니다. 파이팅입니다.
