절연등급에 따른 최고허용 온도.
절연등급 | 최고허용온도 |
Y종 | 90도 |
A종 | 105도 |
E종 | 120도 |
B종 | 130도 |
F종 | 155도 |
H종 | 180도 |

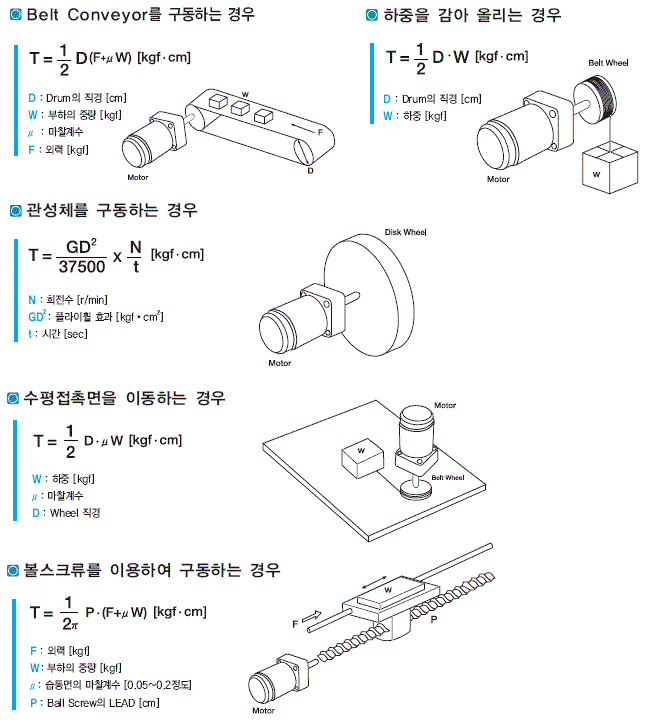

부하 Torque 를 산정하는 방법은 다음의 공식을 참고 하여 주십시오. 이에 따라 모터의 용량도 결정됩니다. 다음의 공식들은 일반적인 상태에서의 기본식이므로, 실제로는 시동할 때의 가속, 부하에 요구되는 동력, 설계 제작상의 안전도, 전압 변동에 따른 영향을 고려하여 모터를 선택하여야 합니다.
*감속기를 거치면 변하는 토크
Motor의 속도는 보통 MAX 1200~1800 RPM정도가 됩니다.
이를 감속하여 사용하는것이 감속기가 되겠지요
감속기를 사용하여 1/10 의 속도로 감속시 Torque는 10배가 됩니다.
이의 공식은 T= 9550 x KW(Motor 출력) / RPM 이고요 단위는 N.m입니다.
그러니까 ... Torque의 Max은 출력 회전수 (감속기를 거친 출력회전수)가 얼마냐에 따라
달라지게 되고요
만약 감속기를 극한으로 하여 1/1800 이라고 하면 Motor의 출력을 1Kw , 1800RPM으로 놨을떄
9550x1/1 = 9550 N.m 가 되겠지요..
참고가 되셨으면 좋겠습니다.
다만 Motor를 선정시 부하 Torque는 최고 Torque의 70~80% 이하에서 선정하여야 Motor를 오래 쓰실수 있습니다.
