접지와 누전차단기 동작관련 초보자 질문

[터프한 별]

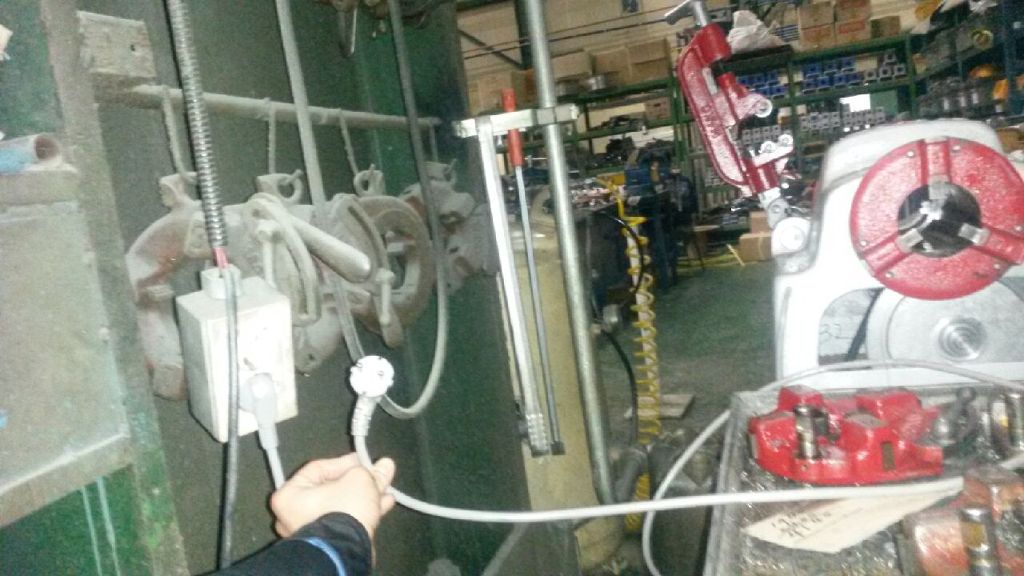

상기 사진은 분전함으로 부터 누전차단기 콘세트까지 접지선 없이 단상 두가닥으로 콘센트에 연결이 되어 있습니다.

이럴경우 전동기계의 누전시에도 누잔차단기는 트립을 안하고 사람이 감전시에만 트립하는거 맞죠?

근데 제가 너무 궁굼한것은 과연 감전시 누전전류가 사람손을 통해  대지로 흘러갈수가 있느냐 하는 겁니다.

사람손과 대지 사이에 절연체인 콘크리트와 신발을 어떻게 통과하는 건지요??

또한 이 감전전류가 대지로 누설되면서 차단기내에 영상변류기는 누설전류만큼의 전류차를 감지하여 차단기를 트립시키는 건지요 ?

고수님들 답변 기다리겠습니다.

[터프한 별]

능력짜 그럼 추가 질문 드릴께요. 제가 질문을 이해가 안가도록 한 것 같은데 ㅠㅠ그럼 다시 한번 설명 할께요 제가 4층 옥상에서 감전이 되었습니다. 물론 비접지식으로 누전차단기를 설치해놓은 환경이고요. 그럼 감전전류가 제 손을 통해서 심장->다리->발바닥>신발->콘크리트바닥->4층에서 1층까지 내려감->흙(대지) 이런식으로 흘렀다는 얘기인데 ...제가 이해가 안가는 부분은 신발과 콘크리트 바닥은 부도체인데 어떻게 감전전류가 4층에서 지하인 땅까지 흘러가느냐 하는 부분입니다.

[터프한 별]

터프한 별 혹은 땅으로 안흐르더라도 접지극과 병렬 회로 구성에 의해 감전시 인체에 0v의 가까운 전압이 걸려서 0A의 가까운 전류가 흐른다는 것인지. 그럼 이런경우라면 그런 낮은 누설전류을 통해 차동 개념의 누전차단기가 작동을 하고 인체는 부하로서 0.03초 이내에 충격을 받고 소모하는건지....좀 처럼 전기개념이 잡히질 않네요

[능력짜]

터프한 별 답변드립니다..

이부분은 제가 직접 글을 게시하여 답변을 드리겠습니다..

[터프한 별]

능력짜 네 새벽인데 잠도 안주무시고 감사합니다

[능력짜]

터프한 별 안녕하세요.. 터프한별님..

해당 질의에 대한 답변을 프로그램을 통해 상세히 준비하려 했으나..

컴퓨터의 해당 프로그램이 갑자기 오류가 난 듯 합니다..

늦어지게 된 점 죄송합니다.. 조금만더 기다려 주십시오,..
