열동계전기 개로 폐로????

[world of war]

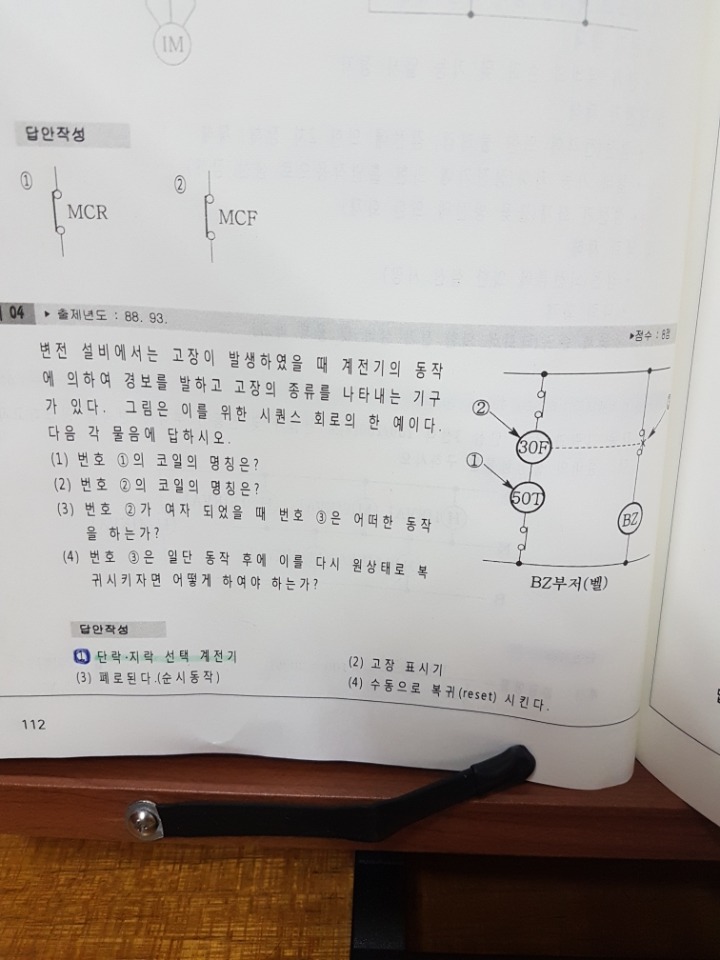

저는 과전류가 감지되면 Thr이 개로(open)되어서 동작을 중지한다로 알고있는데요 , 93년도 문제04번을 보시면은 사진과 같이 폐로한다라고 되있네요 . 폐로는 말로 풀어봐도 닫을 폐자를 써서 붙어있다(단락) 즉 계속 동작한다 인것같은데 이거 Thr 개로 패로 머가 맞나요? 다른문제에서는 개로라고 되있구요
명확한 답변좀 부탁드립니다!

[바위섬]

열동계전기(THR)와 수전설비에서 사용하는 계전기와 혼동 하시는 것 같습니다.

열동계전기는 주로 전자접촉기 2차측에 붙어 있으며 과전류가 흐르면 바이메탈이 휘어져 접점이 열리는 구조 입니다.

일반적으로 b접점을 사용하여 전자접촉기 여자코일(현장에서는 홀딩코일 이라 함)을 소자 시키며 a 접점은 경보 등에

사용 됩니다. 지금은 열동계전기는 거의 사용하지 않고 EOCR을 주로 사용 합니다.

제가 알기로는 우리나라 삼화전기에서 전자식과전류계전기(EOCR)를 개발하여 선풍적인
인기를 끌었으며 현재도 대부분 사용 합니다.

그 전에는 일본에서 개발한 열동계전기(바이메탈식)를 전부 사용했었습니다.

시험도 열ㄷ

[바위섬]

시험도 열동계전기에서 EOCR로 출제 경향이 변경 되는 것 같습니다.

열동계전기를 일본에서 처음 개발 했다는 것은 정확한 정보는 아니지만
우리나라 삼화전기에서 EOCR을 개발한 것은 확실합니다.

1980년대 영업사원들이 현장에 까지 홍보 영업하는 직원들 여러번 만났었습니다.

열동계전기는 차단 되기 전까지는 조짐을 모르는데 EOCR은 정정치에 전류가 근접하면 램프가 깜빡 입니다.

열동계전기는 기계식이라 열이 식은 다음에 복귀 시켜야 하는 단점, 정밀도가 떨어지는 단점이 있습니다

[바위섬]

검색하니 원조는 삼화이고 LG에서는 EMPR 이라는 상품명으로 판매 되네요~~

끝으로 한가지만 더 알려드리겠습니다.

열동계전기는 동작하는데 전원이 필요 없지만(기계식 접점) EOCR은 작동용 전원이 들어가야 하니

계장하시는 분들 입장 에서는 일량이 많고 번거로워 기피하는 경향도 있습니다.

발주자가 EOCR로 지정해야 합니다. 열동계전기는 기계식이라 오동작이 있습니다

[world of war]

와 정성스러운답변 감사합니다. 도움이 많이됬습니다^^

[여민락]

위의 그림은 열동계전기가 아니고 고장표시기입니다. 고장표시기도 수동복귀 접점이 있습니다. 만약 고장표시가 순시복귀되면 어떤 고장이 났었는지 확인할 길이 없겠지요. 그래서 근무자가 확인하고 수동으로 복귀시키는 것입니다. 고장표시기가 계전기에 붙어있는 것도 있습니다.
