이거 쉽게 푸는 방법 없나요?

[지평선 끝자락]

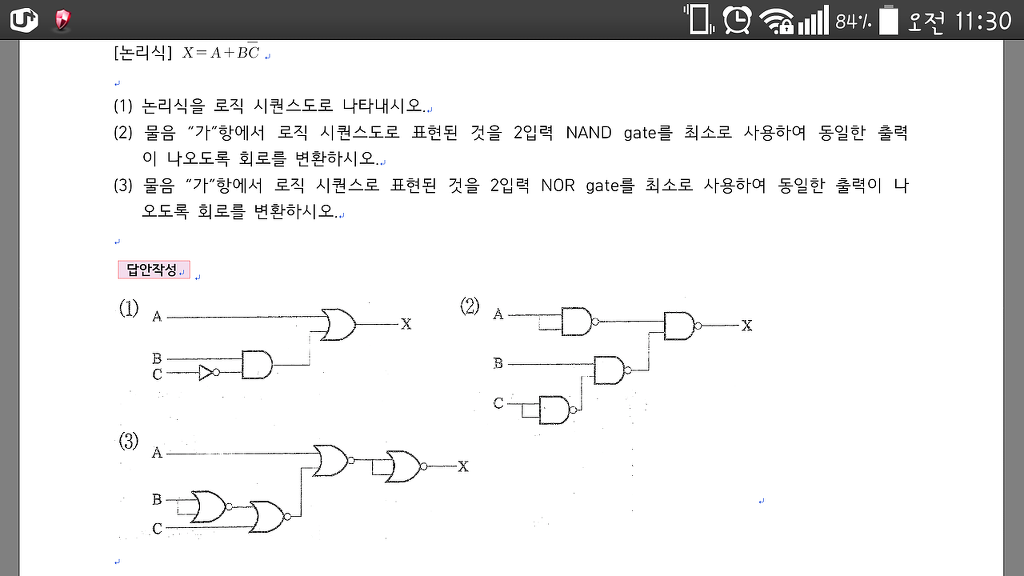

NAND. NOR
이걸로 변환할때 쉽게 하는방법 없나요?
도통 봐도 모르겠네요 ㅡ 왜 저렇게 변환해서 그린건지ㅡㅡ

[푸하하a]

이거 쉬운데.. 동영상 몇번 보시면..

[배영국]

원리만 이해하면 매우 쉽습니다.
엔드게이트 앞에 낫게이트가 있으면 합쳐서 낸드게이트가 됩니다.
반대로 엔드게이트 뒤에 낫게이트가 두개가 있으면 노어게이트가 됩니다.

반대의 경우도 마찬가지입니다.

2번같은 경우 낸드만으로 회로를 구성해야하니 오어게이트를 없애기 위해 오어게이트 뒤에 낫게이트를 부착하였고 회로의 평형을 유지하기 위해 낫게이트를 하나씩 더 부착합니다.
그런다음 게이트변환을 하면 쉽습니다.

정 모르겠으면 오픈카톡 https://open.kakao.com/o/smMiUSt
으로 오시면 설명해드리겠습니다.
