시퀀스 열동계전기에 대해

[천원]

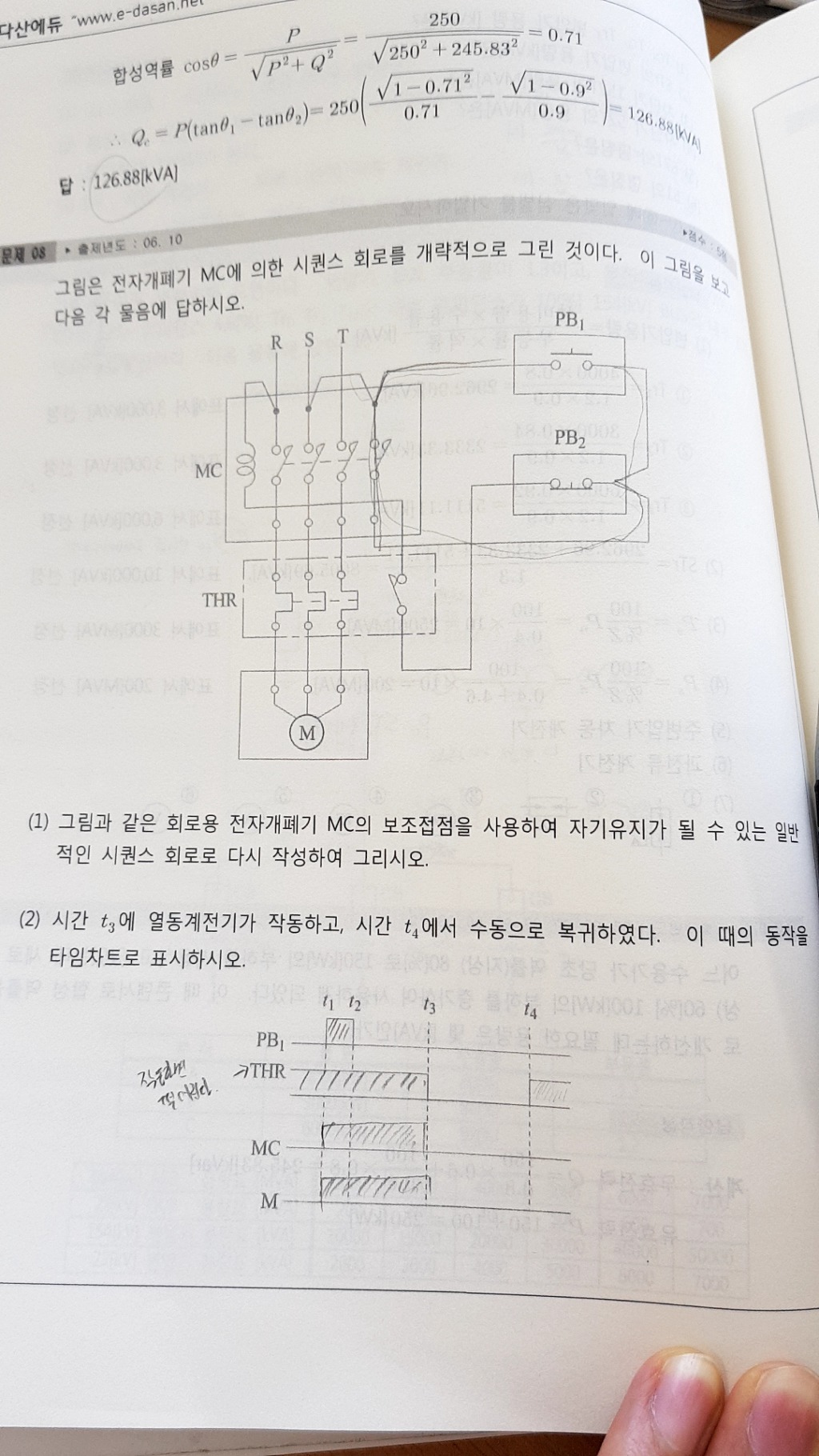

2번 타임차트에서 열동계전기는 빗금처럼 색칠되어있을때가 작동하지 않는건가요? 빗금된 부분이 작동하는건가요 안하는건가요? t3에서 mc가 동작하지않는다는 말은 thr이 떨어졌다는 말인데 ...정확한 이해를.시켜주시면 감사하겠습니다

[똑바로살자]

열동계전기가 빗금으로 색칠되었을때가 작동하지 않은겁니다.

[똑바로살자]

열동계전기는 b접점으로 처음부터 전원이 켜져있다가 과전류가 들어오면 회로를 차단시키는 기능을 합니다.
전기기능사 시퀀스를 보시면 이해하기가 편할텐데요..

[천원]

개념설명 감사합니다
