과전류 계전기 지락계전기 역할

[symmetry]

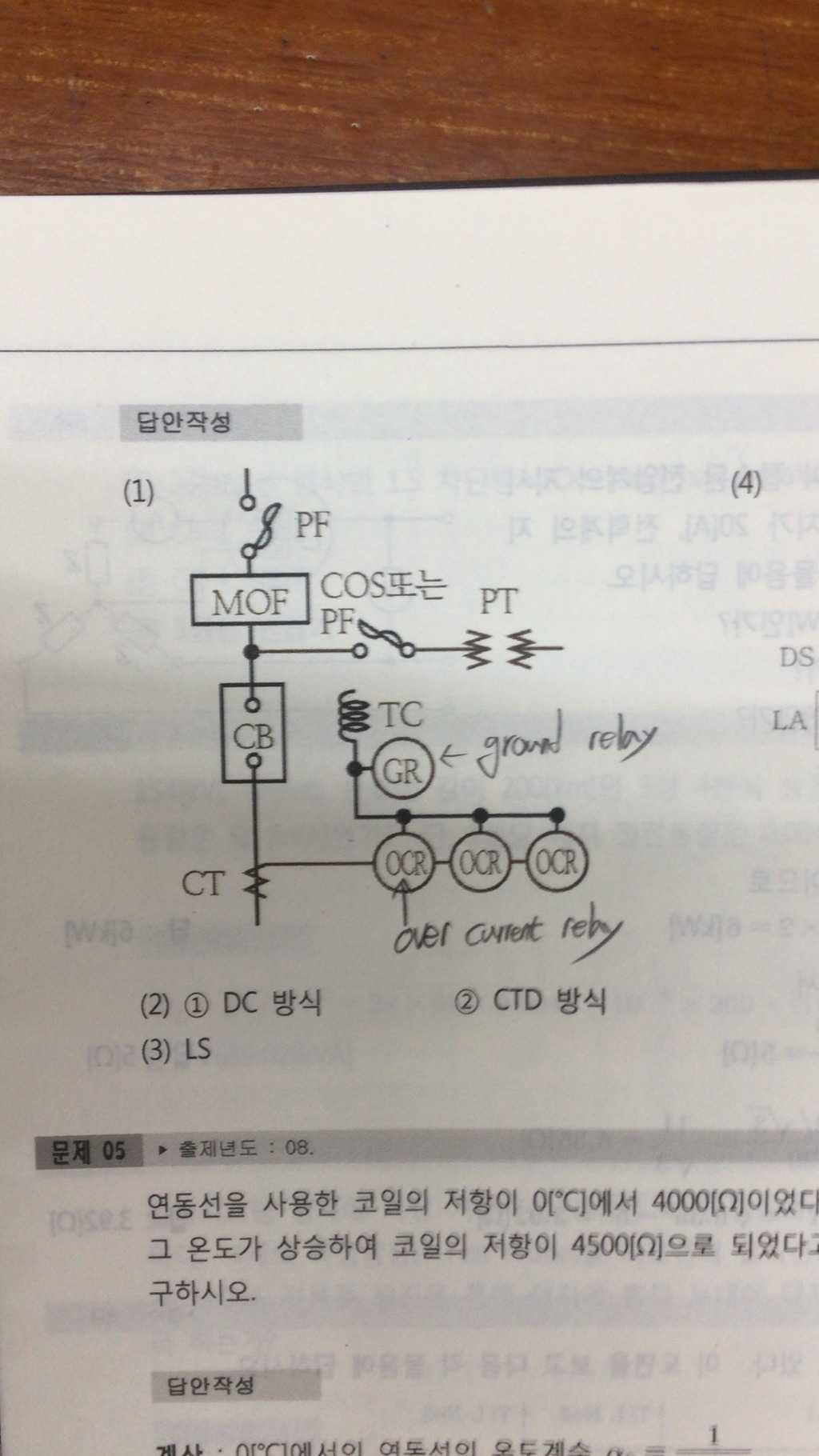

아래의 사진을 볼때
1) 과전류 계전기는 과전류가 흐를때 트립코일로 가는 전류를 차단하는건가요!? 왜 설치를 하는건가요!? 과전류가 흐를때 계전기가 열려버리면
트립코일로 전류가 흐르지 않아 cb가 오히려 계속 닫힌상태 아닌가요!?

2) 지락 계전기는 지락사고시 계전기가 열릴거 같은데 그러면 cb는 계속 닫혀있는 상태가 되는건가요!? 그러면 ct부근은 작동을 안해서 cb가 계속 on 과전류 흐르면 송상 되는거 아닌가요!?

[전기기사초보]

과전류 계전기는 변류기2차측에 설치를 하는데 1차측 전류가 흐를때 2차측에도 같이 전류가 흐릅니다 이때 2차측 전류는 ct비에 따라서 전류값이 결정이 되는데 보통 5A이상 흐르면 트립코일에 신호를 주어서 차단기를 동작시키고 지락계전기는 지락전류가 흐르면 중성점에 전류가 흘러 트립코일에 신호를 전달시켜 차단기를 동작시킵니다. 떠한 지락 전류도 Ct2차측 전류로 동작합니다
