동사기사 실기 접지선 굵기 계산 문제

[얀돈]

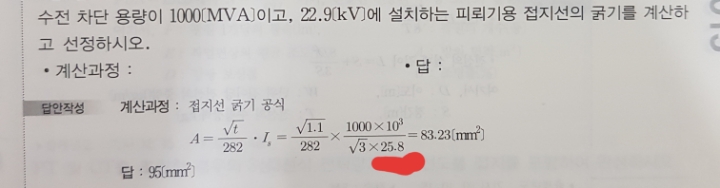

빨간색 표시한 25.8부분이
왜 문제에서의 22.9kv가 아니고
25.8을 넣었는지 이해가 안됩니다..

[시나브로^^]

차단용량 : 루트3*정격전압*단락전류
단락용량 : 루트3*공칭전압*단락전류

문제에서 차단용량이 주어졌으므로 단락전류를 구할시 정격전압이 들어갑니다.

[rlaclrb2]

잘못된 해설입니다. 위 해설의 전류는 3상 고장전류 계산을 나타내는 것입니다. 22.9kV이므로 전류값은 피뢰기 방전전류를 고려한다면 2.5kA를 넣음이 바람직하지만 1선지락 시 고장전류의 값은 22스퀘어 이상으로 적용(CNCV 중성선 굵기는 22스퀘어입니다.)이므로 일반적으로 25스퀘어 혹은 35스퀘어를 적용합니다. 위 문제집과 같은 풀이로 오해가 없으시기 바랍니다.
