18년도 1회 전기공사기사 실기 견적문제 질문있습니다 ㅠㅠ

[sadgee]

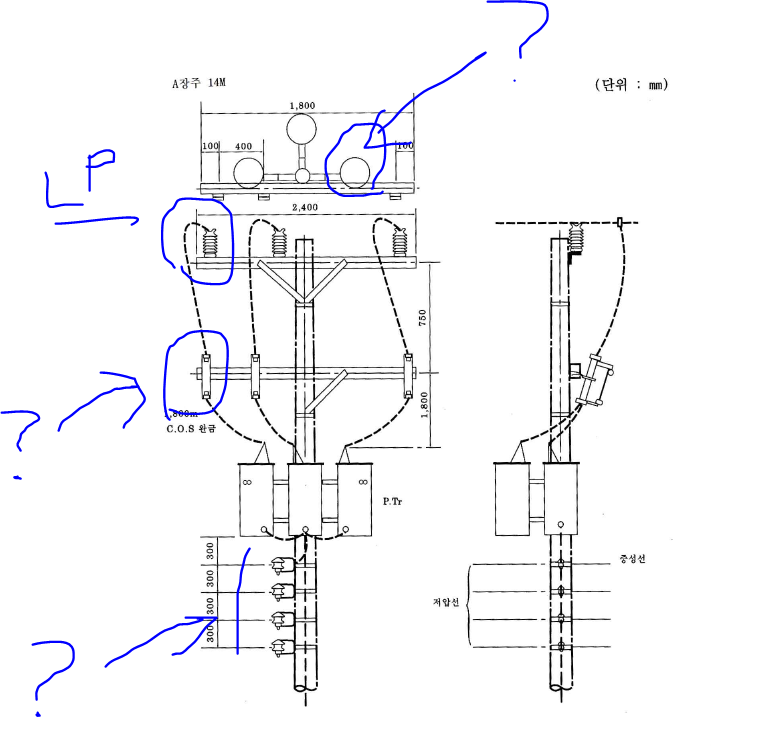

여기서 내오손 결합애자가 3개 있다는데 어느부분인가요?

가운데 ? 부분이 내오손결합애자인가요?

그리고 맨 밑 ?는 '랙'인가요?

각각의 ?가 무엇인지 알려주시면 감사하겠습니다ㅠㅠ 그리고 내오손 결합애자가 무엇인지..

[WARSHIP]

문제를 못봐서 확실하진 않지만, COS용 부품 아닐까요?

1. 맨위 물음표는 아마 변압기를 위에서 본것 같구요
2. 중간 물음표는 : COS (COS, COS커버, 브라켓, 퓨즈링크, 내오손결합애자)
3. 마지막 물음표는 : 래크밴드-래크-저압인류애자

[sadgee]

그럼 중간에 있는 COS가 완금에 총 3개가 있어서 COS에 포함되어있는 내오손 결합애자도 총 3개가 되는것인가요?
마지막?에는 (래크밴드-래크-저압인류애자)구성이 총 4개 있는 것인가요??
답변해주셔서 감사합니다!!

[WARSHIP]

sadgee 네 단상 변압기 한대당 cos 한개씩 3개요

[sadgee]

WARSHIP 아 라인포스트애자-COS-변압기 구성이군요.. 감사합니다!

[합격전기]

sadgee 18년도 견적부분 문제 어디서 구할 수 있나요 ??? 김대호전기스쿨에도 참고용으로 되어있어서 ...
