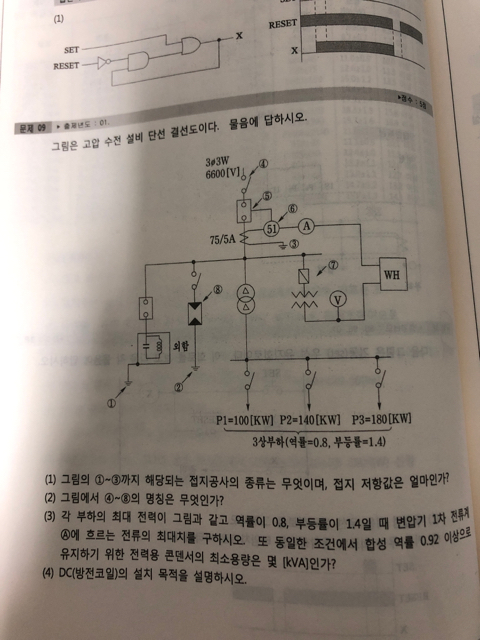

전류계 구할때 어쩔때 1/ct비 이고 어쩔때 ct비 인지 시원하게 긁어주실분 계실까요..? 제가 공부하기로는 가동 차동 접속 변류기 1차 전류는 i2 X ct비 (1/루트3) 이런식으로 알고 있는데 헷갈리네요..
다음검색
댓글
댓글 리스트-
답댓글 작성자노광쟁이 작성시간 19.05.27 산업기사준비주 전류계는 CT의 2차측에 있으니 1/CT입니다
2차측이 전류가 더 작아지니깐요
변압기의 1차측이라는 말에 공식을 정하시면 안됩니다.
단지 문제는
"변압기 1차측에 CT가 있는데
그 CT의 2차측에 있는 전류계에 걸리는 전류를 물어보는 문제입니다 " -
답댓글 작성자산업기사준비주 작성자 본인 여부 작성자 작성시간 19.05.27 노광쟁이 와 이제 이해가 되는것 같습니다. 문제에서 변압기라는 말을 적어 제가 함정에 빠지게 된것 같습니다.
-
답댓글 작성자산업기사준비주 작성자 본인 여부 작성자 작성시간 19.05.27 노광쟁이 문제에 대해 풀이를 해주시니 이해가 바로 됬습니다
-
답댓글 작성자태태아빠 작성시간 19.05.28 이차측전류구할때루트3 곱해주는거 있지않아요? 많이헷갈려서...1차는 루트삼분의1을곱하고2차는 루트3곱하는걸로외웠는데요..
-
답댓글 작성자니콜라스 작성시간 20.02.13 태태아빠 * 가동접속(V결선):
ⓐ I(2차)= I(1차) x 1/CT비 ( 2차전류값이 낮게나올테니깐 1/CT비 )
ⓑ I(1차)= I(2차) x CT비 ( 1차전류값이 높게나올테니깐 CT비 )
* 차동접속(교차접속)
ⓒ I(2차)= I(1차) x 1/CT x 루트3 ( 전류벡터 성질에 의해 루트3, 외우실땐, 나누어줬으니깐 루트3 곱하자)
ⓓ I(1차)= I(2차) x CT x (1/루트3) ( 위의 성질과 반대로, 외우실땐, 위의 공식만 외우시고 역산하기 . )
덕분에 저도 정리가 됩니다.
