3상 4선식 전력량계 문의

[DonQuijote]

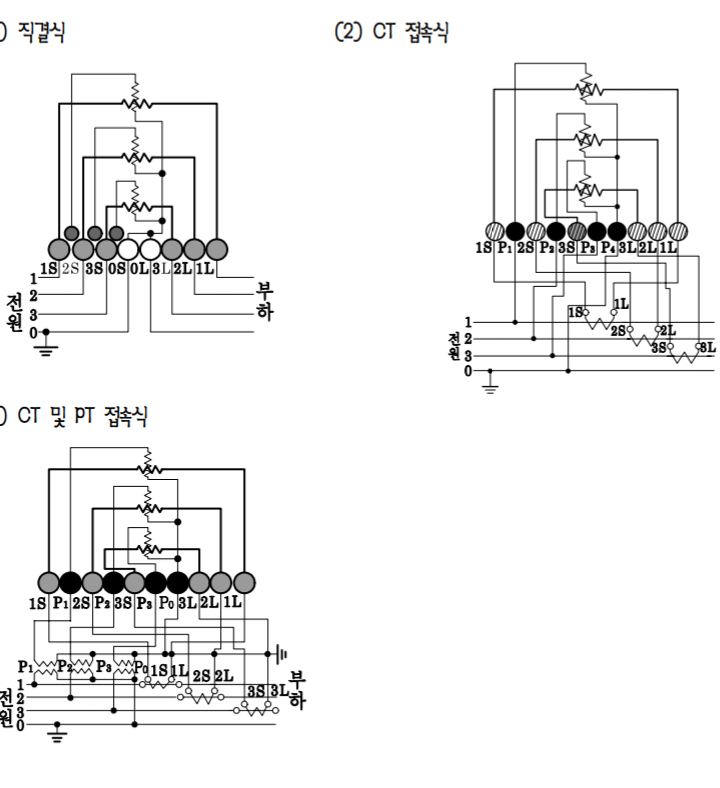

CT결선식과 PT/CT결선도의 변류기쪽을 보면
CT쪽 한쪽은 GND가 아닌데,
PT/CT결선식의 CT쪽 한쪽이 GND네요

이게 맞는지요?
맞으면 혹 이유를 알수있을까요?

많이 몰라서 그러는데, 위에 십자 저항이 뭘 의미하는지요?

[시나브로^^]

질문1.
계기용변성기 2차측에는 접지를 하여야 합니다.
따라서, 1L, 2L, 3L에 묶어서 접지하셔야 겠습니다.

질문2.
십자모양은 저항이 아니라 코일입니다.
하나는 전압, 하나는 전류가 측정되어 전력이 측정되는 것입니다.
세로는 전압, 가로는 전류

[DonQuijote]

답변 정말 감사합니다^^
