[최종인 원장님께] 이 논리회로를 NOR로 바꿀 때 두 가지로 나타낼 수 있는 거 맞죠?

[elitudent]

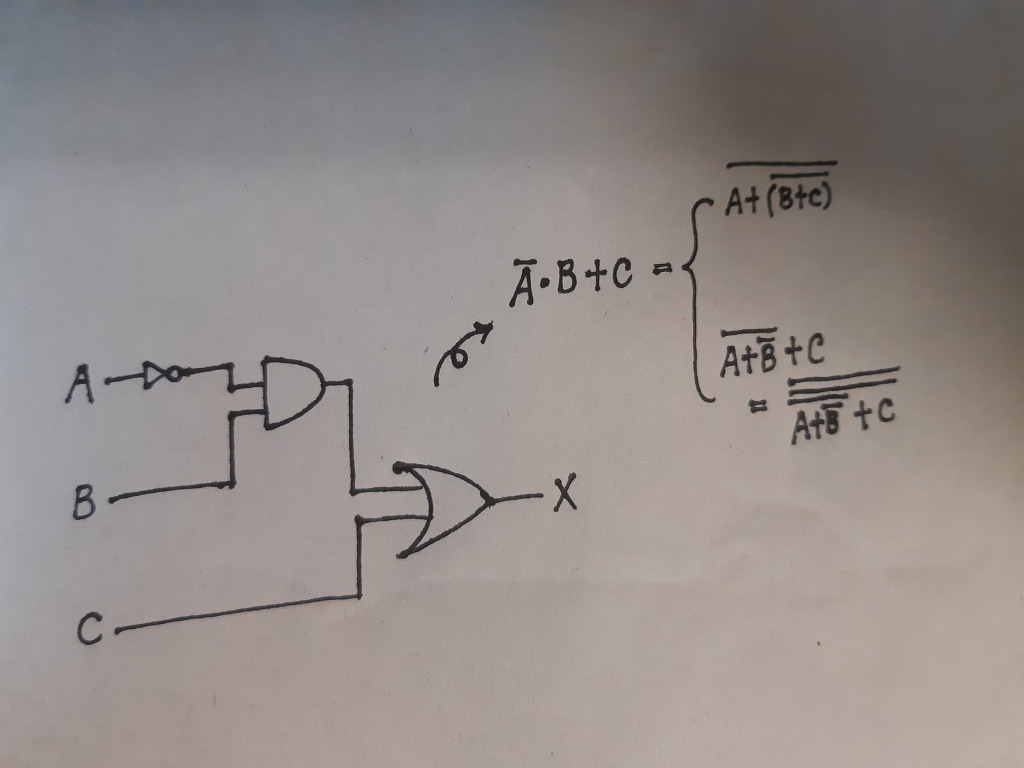

아래에 그려진 논리회로가 문제에서 주어진 회로입니다.

이 회로를 논리식으로 바꾸면 우측과 같이 적을 수 있겠고, 이를 NOR만의 회로로 바꾸기 위해서 식을 변형하면 2가지로 나타낼 수 있을 거 같거든요.

그러면 저 두 가지 중에 아무 식이나 골라서 회로를 그리면 답이 되나요?

[elitudent]

제가 여쭤본 이유가...제가 적은 두 식 중에 위의 식이 간소화 된 식이잖습니까? 그러니까, 최소한의 NOR을 사용한 식 말이죠.
그러나 문제의 경우 ""최소한의 NOR을 사용하여...""라는 문구가 있으면 위의 식이 정답이고, 그런 문구가 없이 ""NOR 만의 식으로 나타내어라""라고만 제시되어 있으면 아래 식이 정답입니다.
그래서 여쭤보는 것입니다.

[시나브로^^]

아래의 링크 영상을 참고하여 보시면 좀 더 쉽게 이해하실수 있습니다.

http://cafe.daum.net/skilldadan/q0W2/6

[elitudent]

NAND, NOR 변환에 대해서는 이미 이해를 했으나...제가 궁금한 것은, 논리식이 위에서 질문한대로 2가지 형태로 각각 변환될 수 있는지의 여부입니다.

[정공이산]

우측 위 식은 왼쪽과 같은 식이 아닌듯 합니다.
A바(B+C)로 변환이 되네요.

식만 정확하다면 님이 말씀하시는 것도 맞을듯합니다

[elitudent]

네 감사합니다
