PT및 CT 결선중에서

[쩡론쯩]

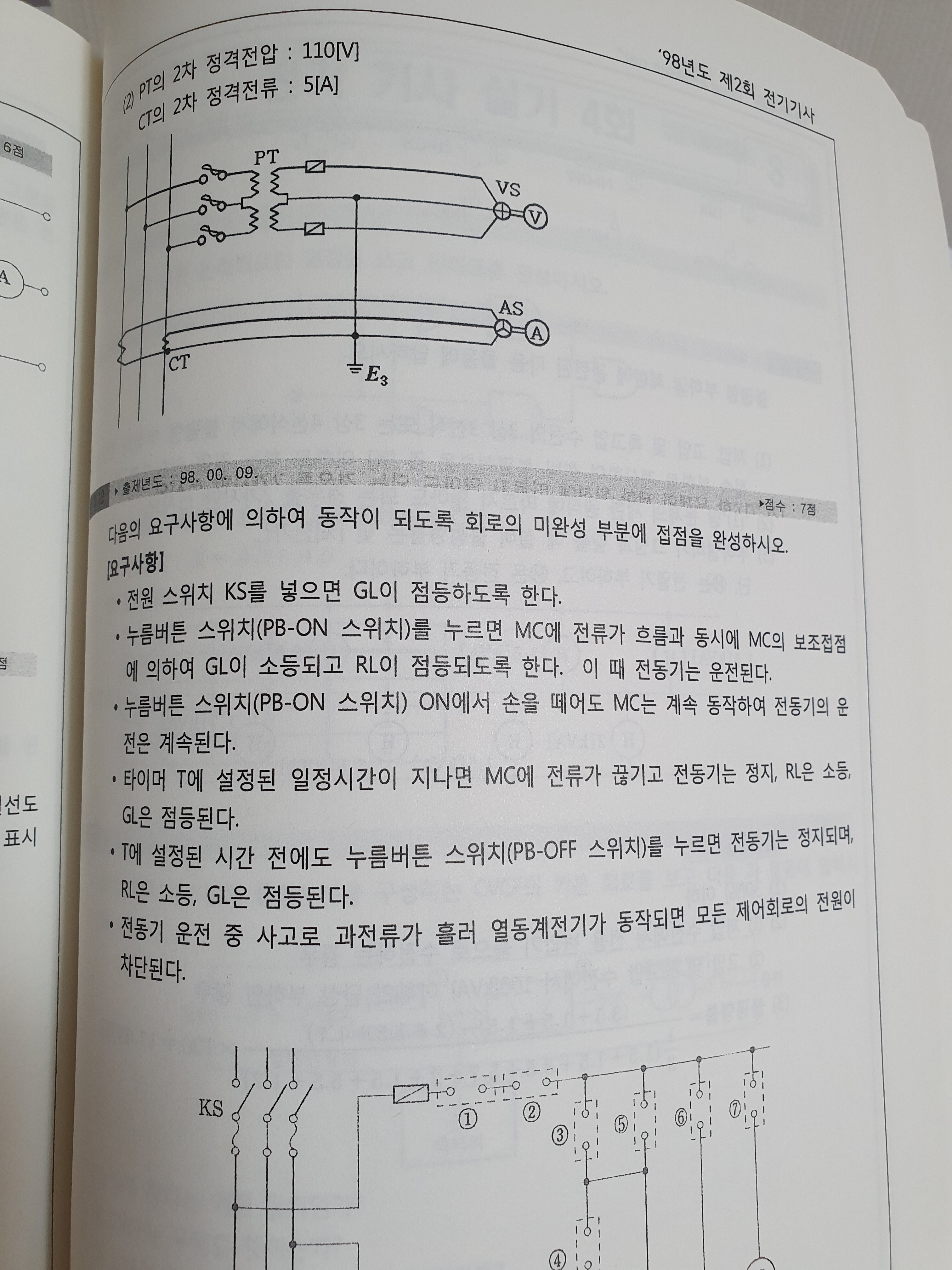

인강에서는 PT중성선은 퓨즈를 결선 하면안된다고 말씀 하셨는데 기출교재에는 되어있어서 문의드립니다.
그리고 전압계용 전환개폐기 결선 중에는 퓨즈를 작성안해서 안해도 되는지 궁금합니다
접지할때 제3종접지이니 E3를 작성해야하는지 그냥 접지만 그려도 되는지도 문의드립니다 아니면 E1이라고 해도 되는지도..

[사시랑이]

안녕하세요..답변드립니다

pt의 1차측 3선은 모두 전압선이므로 모두 표즈를 설치하며

2차측에서 두선은 퓨즈를 설치, 중간의 중성선은 퓨즈를 설치하지 않습니다.

접지의 경우 전압의 종별을 알수 있을 경우 접지 종별을 표시하시면 되며,

전압의 종별을 알수 없을 경우 표시하지 않으시면 됩니다.

[쩡론쯩]

원장님 감사합니다
