결선도에서 CB차단기 위치

[OKkk]

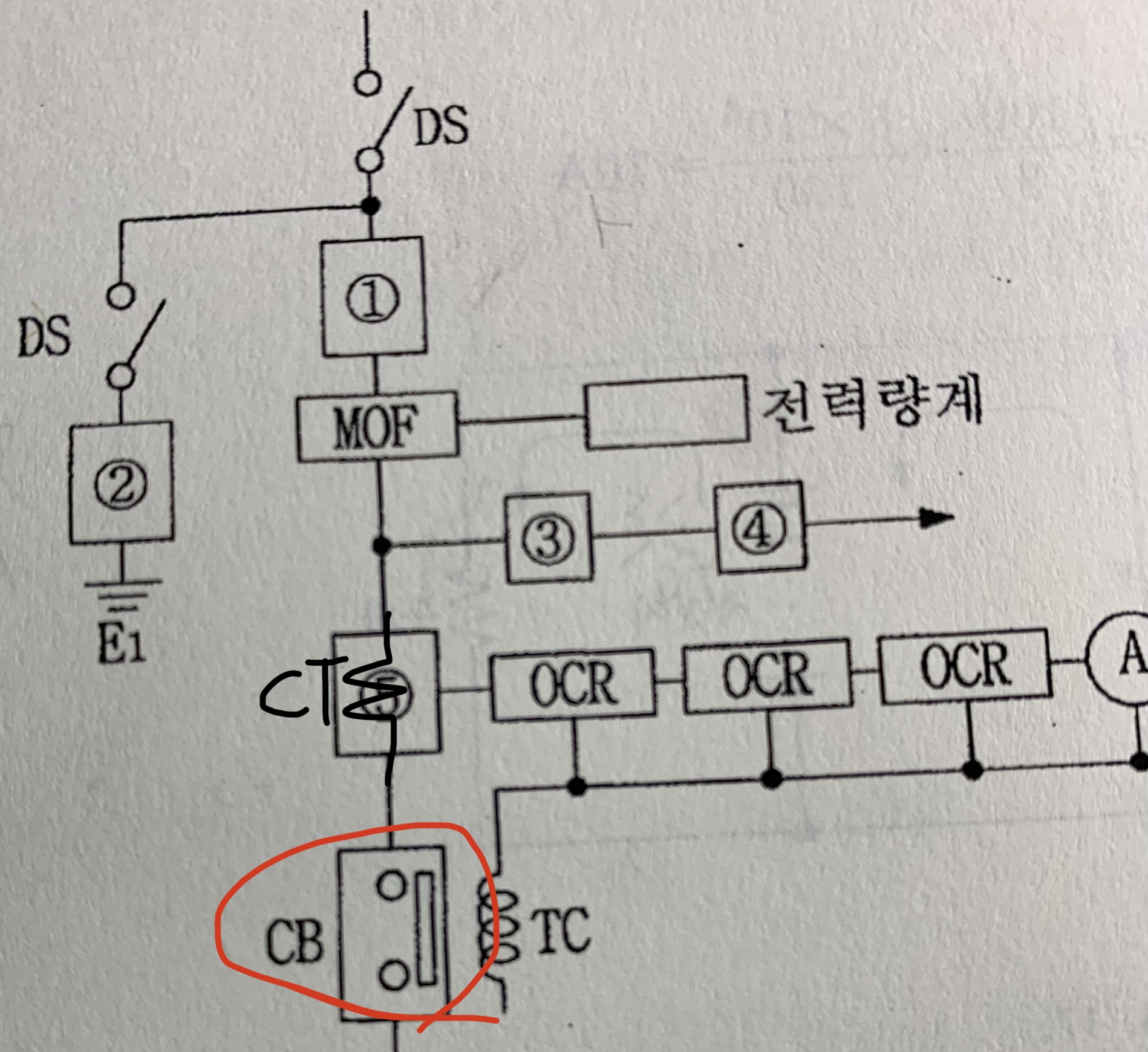

CB를 CT 아래 또는 위에 그리든 상관 없나요 ?

해당 게시판은 문제 질문 '이외'의 글을 작성하는 게시판입니다.만약 문제 관련 질의를 하시려면,하단의 게시판이 각각 별도로 존재하오니성격에 맞게 게시하여 주시길 바랍니다.[실기] 다산교재 정규반[실기] 다산교재 과년도[실기] 타교재 질문

[박민제의 첫번째 제자]

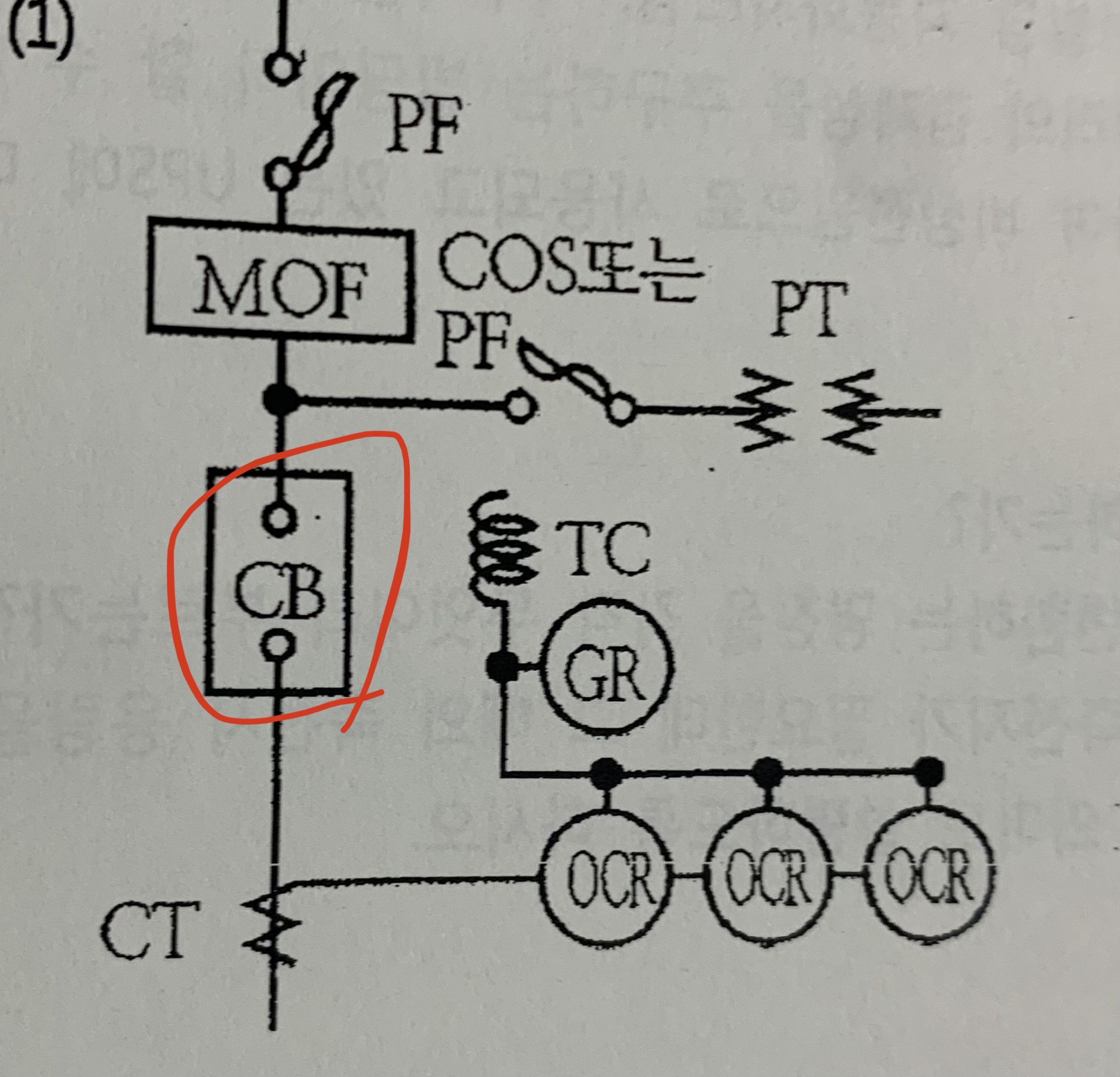

차단기 1차측에 그리는 결선도도 있고 2차측에 그리는 결선도도 있어서,
어느 하나로 답이 정해진게 아니라 상황에 따라서 맞춰서 문제 풀으시면 될꺼같아요

[OKkk]

어떤 상황에 따라 결정해야나요 ?? ㅠㅠ

[원디렉션]

오른쪽에 트립코일(TC) 있으면 그옆에가 차단기

[OKkk]

감사합니다. 그러면 그림이 아예 안주어지고
결선도 그려라! 하면 1번 ,2번 사진 둘중에 아무렇게 그리면 되는거죠 ?!
