과년도 전력퓨즈 기호

[sdgdsgsdg]

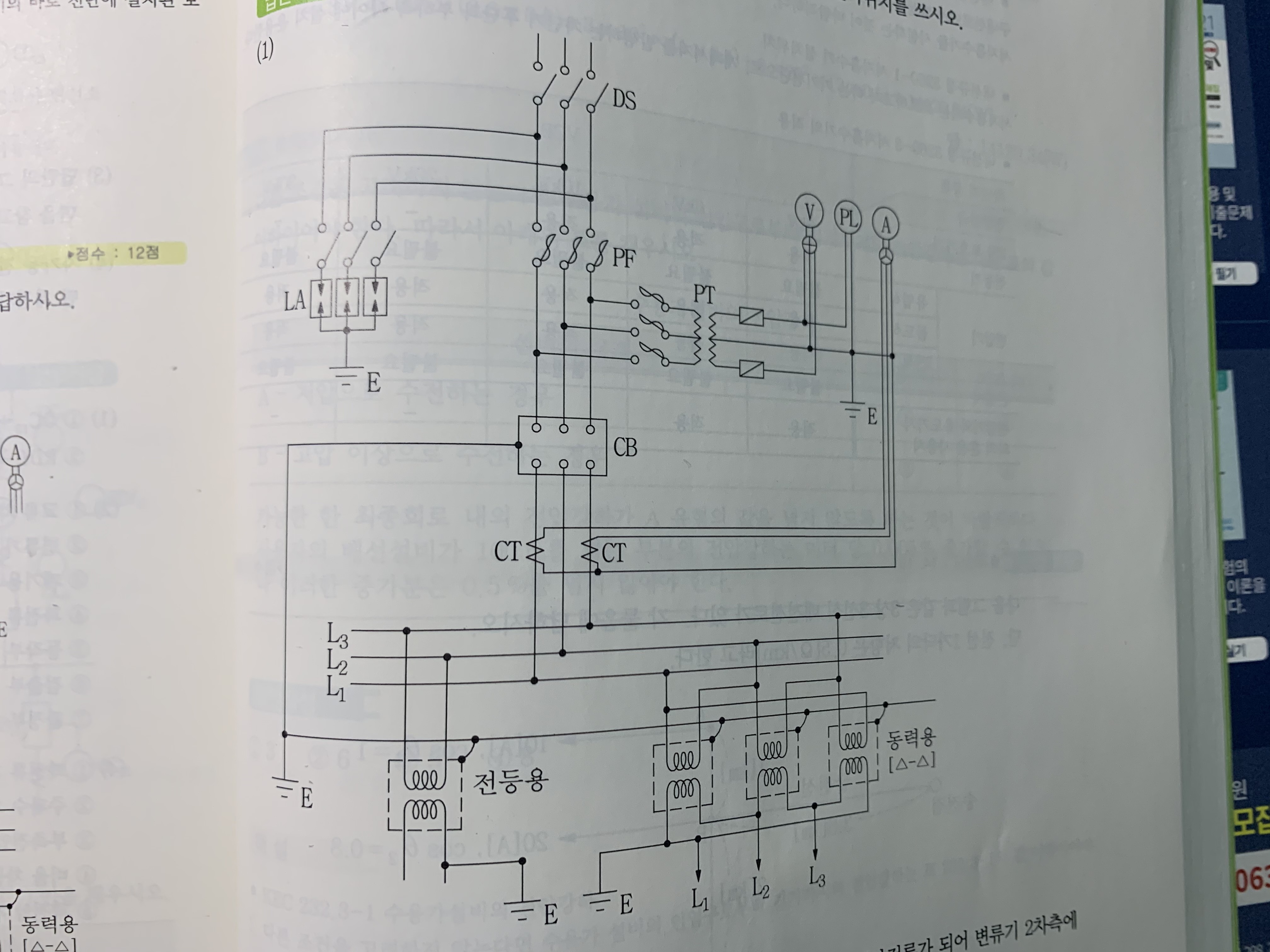

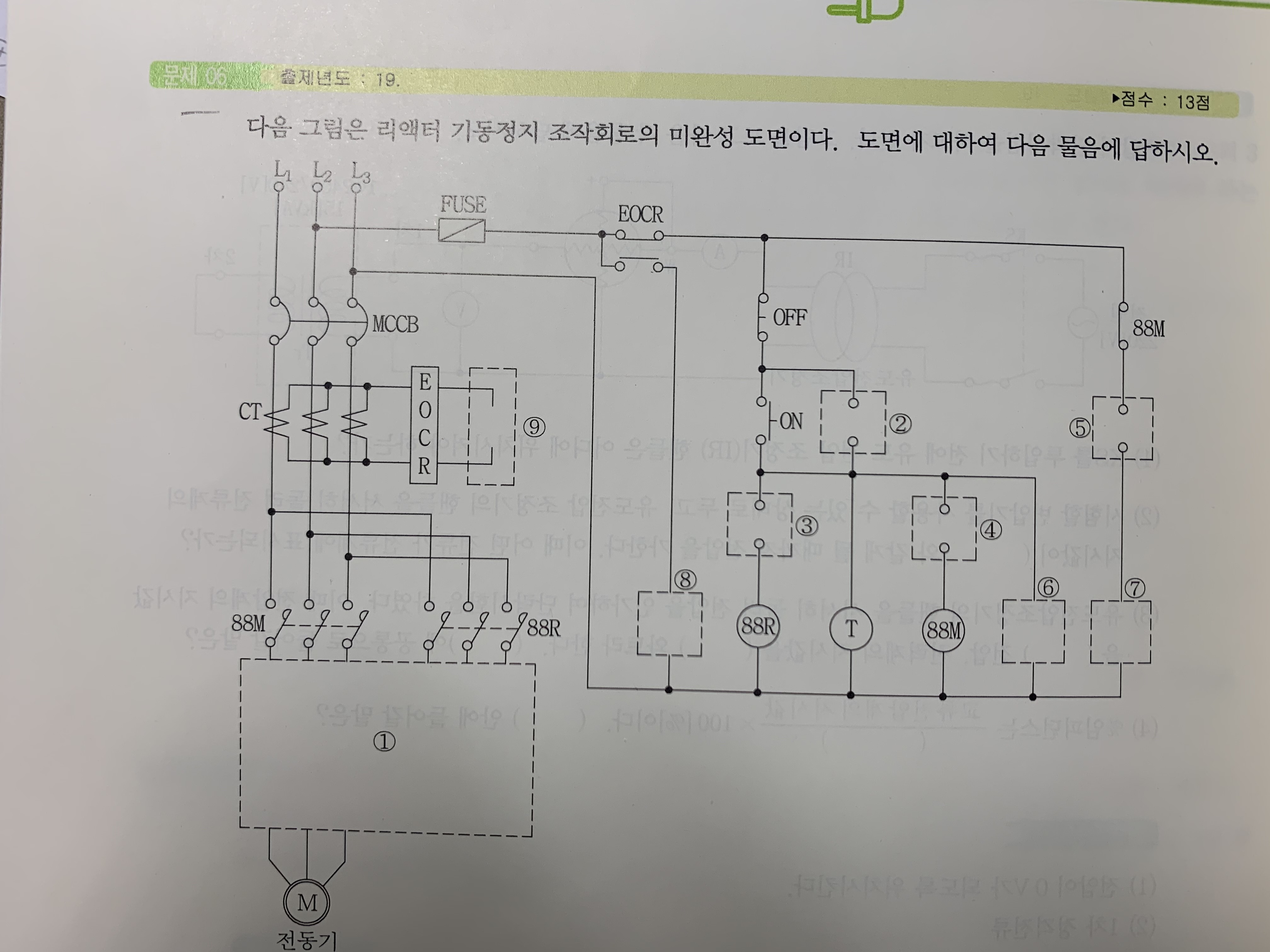

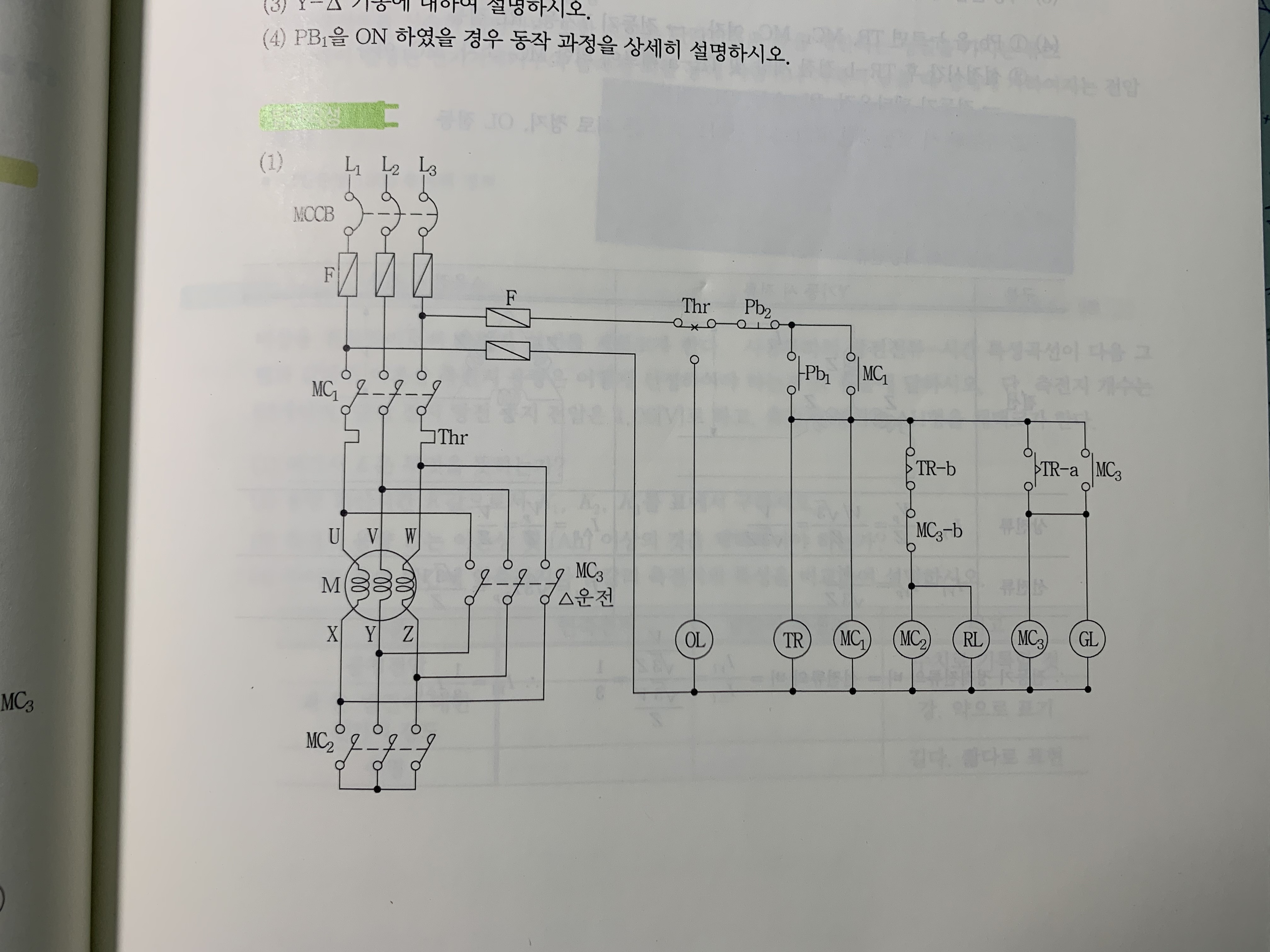

맨 윗 그림부터 01년도 2회차 3번문제, 19년도 01회차 14번문제 입니다. 위에 회로도에있는 전력퓨즈 기호가 조금씩 다 달라서 이유가 뭔지궁급합니다.

해당 게시판은 문제 질문 '이외'의 글을 작성하는 게시판입니다.만약 문제 관련 질의를 하시려면,하단의 게시판이 각각 별도로 존재하오니성격에 맞게 게시하여 주시길 바랍니다.[실기] 다산교재 정규반[실기] 다산교재 과년도[실기] 타교재 질문

[FoxBox]

s 모양에 / 있는건 고압용

네모에 / 는 저압용

[sdgdsgsdg]

그게 아니라 왜 저기 퓨즈 기호가 대각선 방향이 틀린지 모르겠어요..

[시나브로^^]

저압퓨즈의 대각선 방향은 일반적으로 우상좌하 방향이 됩니다.
일관성있게 도면작성이 되지 않은점 죄송합니다.
차후 수정하도록 하겠습니다.

[sdgdsgsdg]

감사합니다.
