a접점과 b접점을 나타낼때

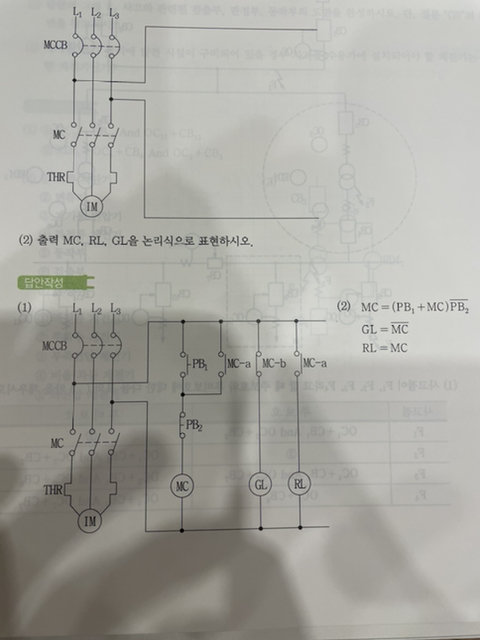

mc - a 이렇게 쓸때가있고 안쓸때가 있던대
어느경우에 쓰는건가요?

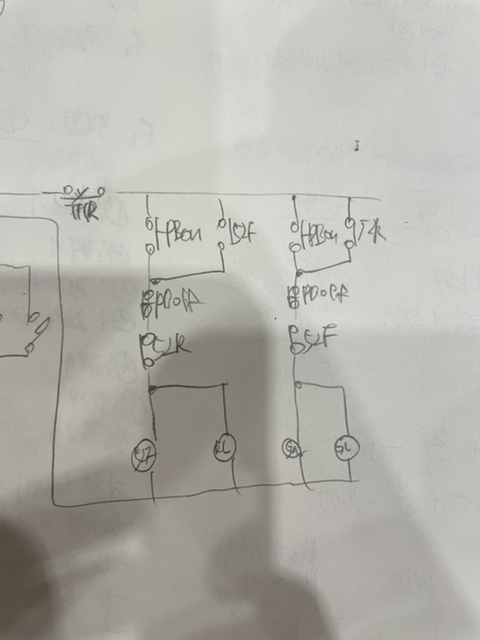

해당 문제에서 on off를 PB를 붙여도 되는지,

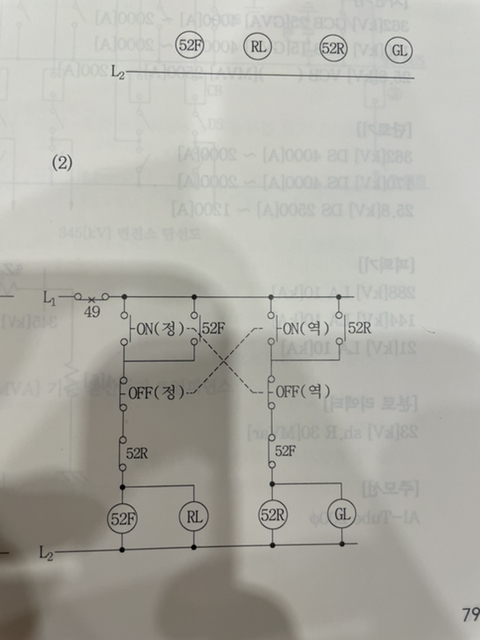

옆에 역,정을 써줘야하는지 궁금하네요
글씨 죄송합니다...

[보리누름]

(1) 접점 기호를 MC-a와 MC 둘 중 어느 것으로 적어도 괜찮습니다. 시퀀스 기호 자체에서 이미 a접점인지 b접점인지 표기를 할테니까요! (어떠한 오해의 소지가 발생하지 않게 하려면 MC-a라고 하시는 게 좋습니다)

(2) PB를 붙여주셔도 무방합니다. 시퀀스 회로의 기호 자체가 PB를 의미하는 기호이기 때문입니다.
